Có nhiều cách để bảo vệ hệ thống khỏi hiện tượng phóng tĩnh điện (ESD), đột biến điện áp, quá dòng, điện áp thấp, quá áp và các sự cố điện khác. Các tiêu chuẩn ngành, tiêu chuẩn của công ty hoặc quy định của các tổ chức như UL®, USB, IEEE®, CSA và IEC thường đưa ra các yêu cầu về bảo vệ mạch điện. Tài liệu ứng dụng này thảo luận về các IC hot-swap, mô tả những mạch hot-swap điển hình và trình bày ưu điểm của các thiết kế hot-swap khác nhau.

Các nguyên tắc cơ bản của mạch hot-swap

Mạch hot-swap giúp bảo vệ thiết bị, nhân viên hoặc cả hai. Ví dụ, một số bộ nguồn tích hợp bộ giới hạn dòng điện có thể điều chỉnh (một tính năng tiêu chuẩn trong các mạch hot-swap), giúp ngăn ngừa hư hỏng cho bộ nguồn và các mạch đang hoạt động trong quá trình cắm nóng. Các hệ thống RAID và viễn thông thông thường cũng hỗ trợ hot-swap, cho phép thay thế ngay các bo mạch hoặc ổ cứng.

Tối thiểu, hot-swap yêu cầu giới hạn dòng điện khởi động để ngăn ngừa hiện tượng sụt áp trên toàn hệ thống khi cấp nguồn cho các tải có công suất lớn. Việc giới hạn dòng điện cũng giúp giảm kích thước bộ nguồn và giảm thiểu hiện tượng phát sinh tia lửa điện tại các tiếp điểm. Các tính năng hot-swap khác bao gồm điện trở nối tiếp thấp, chức năng ngắt mạch, đèn báo trạng thái, phát hiện việc cắm đồng thời hai bo mạch và tín hiệu báo trạng thái hoạt động của thiết bị.

Các mạch bảo vệ, chẳng hạn như IC hot-swap, làm tăng số lượng linh kiện và chi phí, đồng thời kéo dài thời gian thiết kế và thử nghiệm hệ thống. Tuy nhiên, những nhược điểm này cần được cân nhắc so với các chi phí gián tiếp thường ít được các nhà thiết kế xem xét ngay từ đầu khi sử dụng hệ thống không được bảo vệ. Những chi phí đó bao gồm hư hỏng thiết bị, thời gian ngừng hoạt động của hệ thống, thương tích cá nhân và các vụ kiện tụng phát sinh, chi phí thay thế và sửa chữa, tiền lương kỹ thuật viên cùng nhiều chi phí khác.

Việc bổ sung khả năng hot-swap có thể giúp giảm ngay chi phí hệ thống nhờ sử dụng bộ nguồn nhỏ hơn. Khi giảm dòng điện khởi động cần thiết, có thể sử dụng tụ lọc nhỏ hơn và bộ nguồn có kích thước nhỏ hơn. Các lợi ích khác bao gồm dây dẫn và mạch điện nhỏ hơn, đầu nối mạch nhỏ hơn và rẻ hơn, cũng như các linh kiện nhỏ hơn dọc theo đường cấp nguồn.

Thiết bị giới hạn dòng điện đơn giản nhất là cầu chì, có thể được sử dụng riêng lẻ hoặc kết hợp với các thiết bị bảo vệ khác. Cầu chì có hiệu quả trong việc bảo vệ chống quá dòng và có thể là thành phần bắt buộc, chẳng hạn trong các mạch phải đáp ứng yêu cầu chứng nhận UL, hoặc được sử dụng làm thiết bị bảo vệ cuối cùng trong trường hợp xảy ra sự cố nghiêm trọng.

Đối với cầu chì tiêu chuẩn, nhược điểm chính là chỉ sử dụng được một lần. Một giải pháp thay thế là cầu chì tự phục hồi (polyfuse), một linh kiện có điện trở tăng khi nóng lên do dòng điện chạy qua và giảm khi nguội đi. Cầu chì tự phục hồi phụ thuộc vào nhiệt độ có dải điện áp hoạt động hạn chế nhưng có khả năng tự phục hồi, đây là ưu điểm so với cầu chì tiêu chuẩn.

Các mạch hot-swap điển hình

Mạch tụ điện – điốt Zener – FET

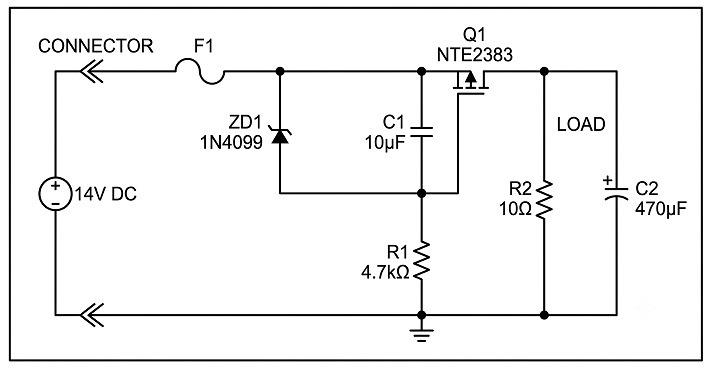

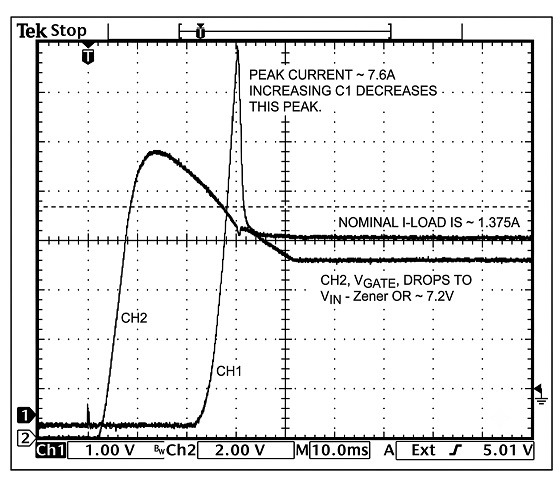

Một mạch điển hình cho ứng dụng hot-swap gồm một tụ điện, một điốt Zener và một FET (Hình 1a và 1b). Mạch này giới hạn dòng điện khởi động bằng cách sử dụng tụ C1 mắc giữa cổng và nguồn của Q1. Giả sử C1 đã xả hết điện khi cấp nguồn, điện áp cổng–nguồn ban đầu giữ Q1 ở trạng thái tắt. Khi C1 được nạp điện, điện áp VGS tăng lên, khiến Q1 dẫn điện dần dần. Giá trị của C1 và đặc tính VGS của Q1 quyết định tốc độ bật Q1 cũng như tốc độ nạp điện cho tụ tải C2.

Trong Hình 1a, điốt Zener ZD1 ngăn điện áp cổng–nguồn VGS của Q1 vượt quá giá trị tối đa cho phép. Lưu ý rằng điện áp VGS tối đa của Q1 trong Hình 1a (±20 V) quá thấp để chịu được điện áp 24 V trong các ứng dụng công nghiệp hoặc 48 V trong các ứng dụng viễn thông.

Nếu nguồn được bật và tắt nhanh chóng, tụ điện tải có thể xả hết điện trong khi C1 vẫn còn đủ điện tích để duy trì Q1 ở trạng thái dẫn. Tình trạng này có thể làm giảm hiệu quả giới hạn dòng điện, dẫn đến dòng điện khởi động lớn khi bật nguồn. Một nhược điểm khác của mạch tụ điện – điốt Zener – FET là khả năng giới hạn dòng điện chỉ hoạt động trong quá trình khởi động và chỉ khi C1 đã xả hết điện. Sau khi khởi động, mạch không có khả năng bảo vệ quá dòng và ngắn mạch; vì vậy, cầu chì thường được sử dụng cho mục đích này.

Mạch sử dụng transistor PNP và điện trở cảm biến dòng điện

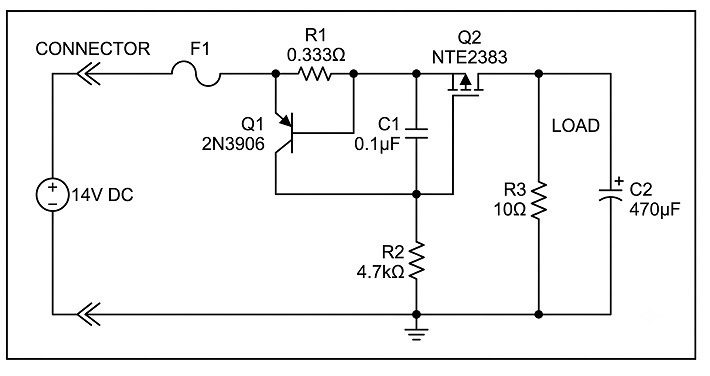

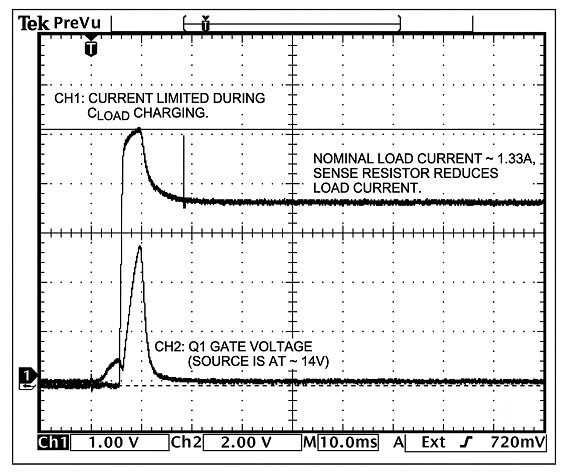

Một mạch khác (Hình 2a và 2b) sử dụng transistor PNP Q1 và điện trở cảm biến dòng điện R1 để liên tục phát hiện và giới hạn dòng điện. Khi cấp nguồn, dòng điện chạy qua R1 và Q2 đến tải. Dòng điện qua R1 tạo ra điện áp phân cực VBE cho Q1. Nếu dòng điện đủ lớn để kích hoạt Q1, transistor này sẽ giới hạn dòng điện qua Q2 đến tải bằng cách điều chỉnh điện áp cổng–nguồn của Q2. Lưu ý rằng có thể bổ sung một điốt Zener mắc song song với mối nối cổng–nguồn của Q2, tương tự như trong Hình 1a, để bảo vệ Q2 khỏi quá áp và ngăn Q1 bị đánh thủng do điện áp VCE quá cao.

Ưu điểm của mạch này so với Hình 1a là chức năng giới hạn dòng điện luôn hoạt động. Tuy nhiên, mạch cũng có nhược điểm là tổn hao công suất bổ sung trên điện trở R1 mắc nối tiếp với tải. Hơn nữa, giới hạn dòng điện có thể thay đổi tới ±20% do sự biến thiên điện áp VBE của Q1 trong phạm vi nhiệt độ từ −40°C đến +85°C. Điốt Zener trong Hình 1a (và trong Hình 2a nếu được bổ sung) phải có điện áp Zener đủ thấp để bảo vệ transistor nhưng đủ cao để FET có thể dẫn dòng điện trong toàn bộ dải hoạt động, đồng thời giảm thiểu điện trở dẫn RDS(ON).

Ưu điểm của mạch hot-swap sử dụng IC

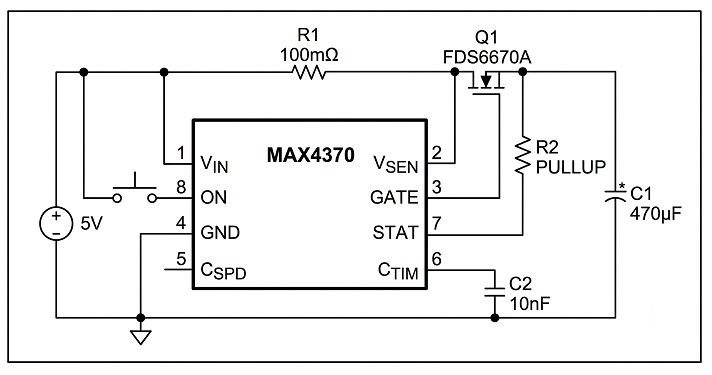

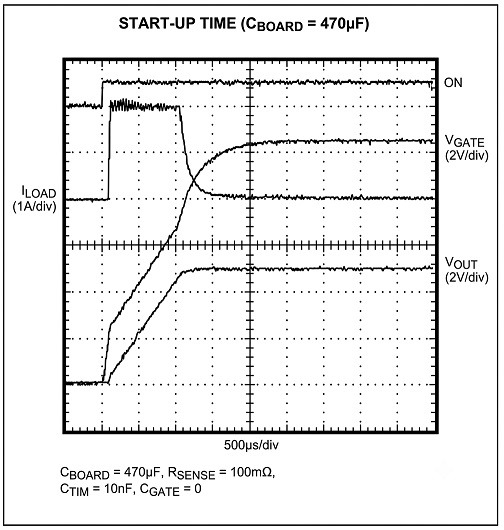

Các mạch hot-swap sử dụng IC mang lại nhiều tính năng trong một kích thước nhỏ gọn và chỉ cần một số ít linh kiện bên ngoài. Ví dụ, Hình 3a minh họa một ứng dụng hot-swap điện áp thấp chỉ cần một điện trở cảm biến dòng điện R1 và một transistor công suất mắc nối tiếp Q1 để hoạt động trong dải điện áp từ 2,7 V đến 13,2 V. Mạch có chức năng giới hạn dòng điện khởi động (Hình 3b) và bảo vệ quá dòng hai cấp, gồm phản ứng nhanh của MAX4370 đối với các sự cố dòng điện lớn và phản ứng chậm hơn đối với các tình trạng quá dòng có biên độ thấp nhưng có thể gây gián đoạn hoạt động.

MAX4370 liên tục giám sát dòng điện, tương tự như mạch trong Hình 2a. Tuy nhiên, phiên bản sử dụng MAX4370 có độ chính xác ban đầu và hiệu suất nhiệt độ tốt hơn so với mạch dùng linh kiện rời rạc trong Hình 2a. Transistor PNP trong Hình 2a thường có độ biến thiên điện áp VBE khoảng 2 mV/°C, dẫn đến độ biến thiên điện áp đầu ra xấp xỉ ±120 mV khi nhiệt độ thay đổi từ +25°C xuống −40°C hoặc tăng lên +85°C. Trong khi đó, MAX4370 trong Hình 3a có độ trôi tối đa lần lượt là ±6,5 mV và ±20 mV đối với bộ so sánh giới hạn dòng điện chậm và nhanh.

Thông thường, thông số VBE của transistor không được xác định với độ chính xác cao. Trong khi đó, MAX4370 có ngưỡng điện áp phát hiện được xác định rõ ràng, ở mức 50 mV đối với bộ so sánh chậm, thấp hơn nhiều so với điện áp VBE điển hình là 0,6 V. Nhờ đó, mạch có thể sử dụng điện trở cảm biến nhỏ hơn và giảm tổn hao công suất. Hơn nữa, các mạch sử dụng IC này có thể thực hiện những chức năng mà các mạch trong Hình 1a và 2a không thể thực hiện:

• Sử dụng MOSFET kênh N có giá thành thấp hơn.
• Cung cấp tín hiệu trạng thái.
• Đáp ứng cả các sự cố dòng điện có biên độ thấp và cao.
• Cung cấp chân điều khiển nguồn ON để điều khiển tải hoặc phát hiện việc cắm đồng thời hai bo mạch.
• Hỗ trợ chế độ tự động thử lại và chế độ khóa khi xảy ra lỗi.
• Cung cấp giao diện tương thích với I²C.
• Phát hiện quá nhiệt và tự động ngắt khi nhiệt độ vượt quá ngưỡng quy định.
• Hỗ trợ các hệ thống sử dụng nhiều mức điện áp và những ứng dụng cụ thể, chẳng hạn như tiêu chuẩn PCI Express®.

MAX4370 trong Hình 3a cũng hoạt động như một bộ ngắt mạch bằng cách ngắt nguồn cấp cho tải và duy trì trạng thái ngắt khi phát hiện lỗi. Nếu ứng dụng yêu cầu chức năng tự động thử lại hoặc bảo vệ chống xung điện áp ngược do tải cảm ứng, có thể sử dụng bộ điều khiển hot-swap MAX4272 hoặc MAX4273.

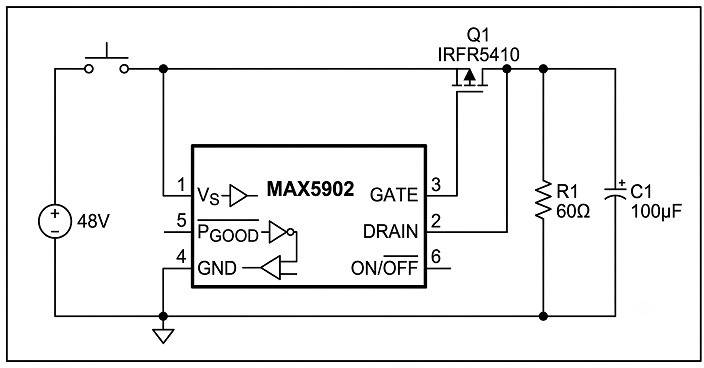

Các mạch hot-swap điện áp cao sử dụng IC có thể tiết kiệm không gian hơn so với mạch dùng linh kiện rời rạc. Một bộ điều khiển có kích thước SOT23 như MAX5902 (Hình 4a và 4b) hoạt động trong dải điện áp từ 9 V đến 72 V và chỉ cần một MOSFET kênh P bên ngoài Q1 để thực hiện chức năng cơ bản. Mạch không cần điện trở cảm biến dòng điện để giới hạn dòng điện khởi động hoặc phát hiện các tình trạng bất thường. Thay vào đó, mạch sử dụng điện trở dẫn RDS(ON) của MOSFET kênh P Q1 làm phần tử cảm biến dòng điện.

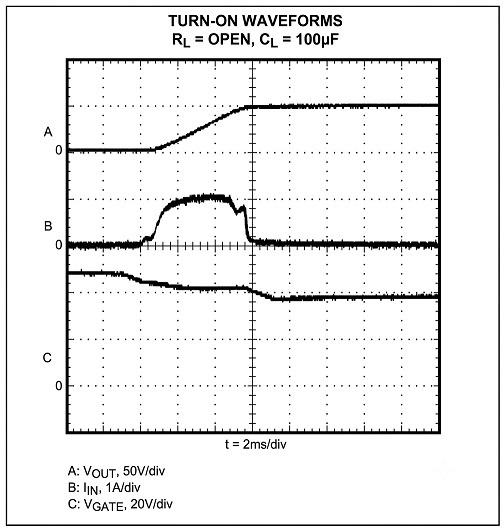

Bộ điều khiển MAX5902 giữ MOSFET ở trạng thái tắt khi nguồn điện vừa được cấp. MOSFET sẽ tiếp tục ở trạng thái tắt nếu chân ON/OFF được giữ ở mức thấp, điện áp nguồn giảm xuống dưới ngưỡng khóa điện áp thấp (UVLO) hoặc nhiệt độ chip vượt quá +125°C (giá trị điển hình). Nếu không có điều kiện nào trong số này xảy ra và thời gian trễ khởi động (thường là 150 ms) đã hết, MAX5902 sẽ bật Q1 từ từ. Trong giai đoạn này, bộ điều khiển tăng dần mức dẫn của Q1, khiến điện áp tại tải (ở cực thoát của Q1) tăng với tốc độ điển hình là 9 V/ms.

Do đó, dòng điện khởi động đi vào tải được giới hạn ở mức tỷ lệ thuận với điện dung tải và tốc độ tăng điện áp không đổi:

ILIMIT (điển hình) = CLOAD × 9 V/ms.

Sau khi Q1 dẫn hoàn toàn và điện áp tải ổn định ở giá trị cuối cùng, MAX5902 giám sát độ sụt áp trên Q1 (ILOAD × RDS(ON)) để phát hiện lỗi. Nếu độ sụt áp vượt quá ngưỡng của bộ ngắt mạch, bộ điều khiển sẽ tắt Q1 và ngắt tải ngay lập tức.

Không giống như các mạch sử dụng linh kiện rời rạc, mạch trong Hình 4a có các chức năng bảo vệ quá nhiệt, khóa điện áp thấp UVLO, điều khiển bật/tắt và tín hiệu báo nguồn tốt PGOOD. MAX5902 có các phiên bản hỗ trợ hoặc không hỗ trợ chức năng ngắt mạch; các phiên bản có chức năng này cung cấp chế độ tự động thử lại hoặc chế độ khóa khi xảy ra lỗi.

Đối với các hệ thống hoạt động trong dải điện áp từ −9 V đến −100 V, chẳng hạn như hệ thống −48 V dùng trong viễn thông, có thể sử dụng MAX5900 hoặc MAX5901 thay cho MAX5902. Các IC này cũng hỗ trợ chức năng hot-swap.

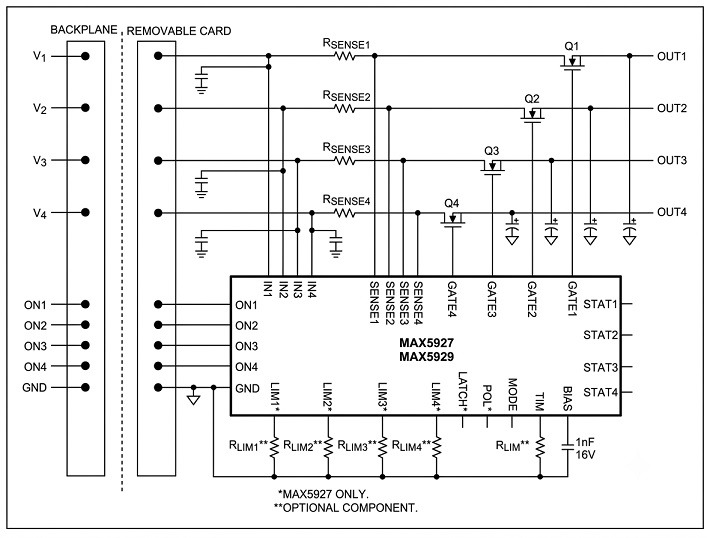

Bộ điều khiển hot-swap tích hợp có thể thay thế nhiều linh kiện rời rạc và IC điều khiển riêng biệt. Chúng cũng hỗ trợ nhiều đầu ra và tăng cường khả năng điều khiển trình tự cấp nguồn cũng như theo dõi điện áp. MAX5927, tích hợp bốn bộ điều khiển hot-swap, bảo vệ các hệ thống có nhiều đường nguồn, chẳng hạn như máy tính xách tay, cho phép các nhà thiết kế cấu hình các đường nguồn để bật/tắt theo trình tự, theo dõi lẫn nhau hoặc hoạt động độc lập.

Trong các ứng dụng phức tạp hơn, cần bảo vệ nhiều đường nguồn và đáp ứng nhiều yêu cầu cụ thể khác nhau, mạch được thiết kế hoàn toàn bằng linh kiện rời rạc có thể không phải là lựa chọn phù hợp. Các bộ điều khiển hot-swap sử dụng IC chuyên dụng cung cấp những tính năng cần thiết và khả năng quản lý hệ thống tổng thể.

Ví dụ, MAX5915/MAX5916 cho phép cắm và rút an toàn các thẻ PCI® vào khe cắm PCI trên bo mạch chủ đang hoạt động. Chỉ với một vài linh kiện bên ngoài, các IC này cung cấp khả năng điều khiển nguồn độc lập cho các đường nguồn 3,3 V, 5 V, ±12 V và một đường nguồn phụ 3,3 V dành cho hai thẻ PCI. IC MAX5943 cung cấp giải pháp đơn giản nhưng đáng tin cậy để cắm và rút an toàn các thiết bị ngoại vi FireWire® khi cổng FireWire vẫn đang hoạt động. IC này chỉ cần hai MOSFET bên ngoài và một điện trở cảm biến dòng điện để thực hiện chức năng cơ bản, đồng thời tích hợp khả năng quản lý nguồn cho các ứng dụng FireWire.

Tóm tắt

Các bộ điều khiển hot-swap sử dụng IC mang lại nhiều ưu điểm so với bộ điều khiển dùng linh kiện rời rạc. Mặc dù mạch rời rạc có chi phí linh kiện thấp hơn so với giải pháp sử dụng IC hot-swap, tổng chi phí hệ thống có thể cao hơn do ảnh hưởng đến độ tin cậy, thời gian ngừng hoạt động và chi phí sửa chữa. Trên thực tế, bộ nguồn có công suất lớn hơn, dây dẫn chắc chắn hơn và đầu nối bền hơn chỉ là một số chi phí hữu hình liên quan đến các giải pháp dùng linh kiện rời rạc.

IC hot-swap cung cấp nhiều tính năng mà thiết kế rời rạc khó thực hiện hoặc không có, bao gồm tín hiệu trạng thái STATUS, chức năng ngắt khi quá nhiệt, bảo vệ khóa điện áp thấp UVLO và đầu vào ON/OFF để điều khiển tải hoặc phát hiện việc cắm bo mạch.
