Giới thiệu chung về hệ thống thu thập dữ liệu (Data Acquisition Systems - DAQ)

Ngày nay, hệ thống thu thập dữ liệu là một phần quan trọng trong các ứng dụng đo lường, điều khiển và tự động hóa công nghiệp. Mục tiêu chính của hệ thống này là chuyển đổi các tín hiệu vật lý (nhiệt độ, áp suất, độ rung, điện áp, v.v.) thành dạng số để có thể lưu trữ, xử lý và phân tích bằng máy tính. Một hệ thống thu thập dữ liệu cơ bản thường bao gồm cảm biến, bộ chuyển đổi tín hiệu, bộ chuyển đổi tương tự và bộ vi điều khiển hoặc máy tính để lưu trữ và xử lý dữ liệu. Ngoài ra, một thành phần không thể thiếu trong toàn bộ quá trình này chính là đồng hồ (clock) – hay chính xác hơn là tín hiệu xung nhịp (clock signal). Dù không trực tiếp đo lường hay xử lý dữ liệu, đồng hồ đóng vai trò trung tâm trong việc đồng bộ, định thời và đảm bảo độ chính xác của toàn bộ hệ thống.

Định nghĩa về đồng hồ trong hệ thống thu thập dữ liệu

Trong một hệ thống thu thập dữ liệu, đồng hồ không phải là thiết bị hiển thị thời gian như ta thường thấy, mà là một nguồn tạo ra tín hiệu xung nhịp có tần số xác định (ví dụ: 1kHz, 10kHz, 1MHz,…). Tín hiệu này điều khiển các hoạt động định kỳ như:

• Mẫu hóa tín hiệu (sampling)
• Truyền dữ liệu
• Ghi dữ liệu
• Đồng bộ giữa nhiều thiết bị

Phân loại và vai trò của đồng hồ trong hệ thống thu thập dữ liệu

Các loại đồng hồ trong hệ thống thu thập dữ liệu

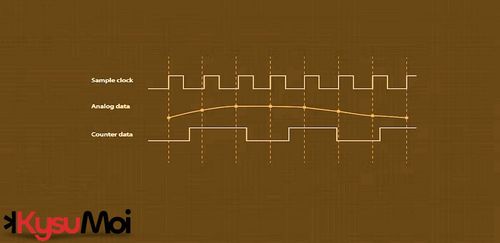

Trong hệ thống thu thập dữ liệu, đồng hồ có thể được triển khai dưới nhiều hình thức khác nhau tùy thuộc vào cấu trúc và yêu cầu cụ thể của ứng dụng. Trong đó, phổ biến nhất là đồng hồ nội bộ (internal clock) được tích hợp sẵn trong phần cứng của thiết bị và thường sử dụng bộ dao động thạch anh để tạo ra tín hiệu xung nhịp có tần số cố định. Loại đồng hồ này thích hợp cho các hệ thống đơn giản, không yêu cầu đồng bộ hóa với thiết bị bên ngoài. Tuy nhiên, trong những hệ thống phức tạp hơn như khi cần đồng bộ hóa nhiều thiết bị hoặc đồng bộ với hệ thống điều khiển thời gian thực, người ta thường sử dụng đồng hồ ngoài (external clock) để cung cấp tín hiệu xung nhịp từ một nguồn chuẩn bên ngoài để đảm bảo tất cả thiết bị hoạt động cùng tần số và pha. Một loại đồng hồ quan trọng khác là đồng hồ lấy mẫu (sample clock) để điều khiển thời điểm hệ thống thực hiện việc lấy mẫu tín hiệu đầu vào. Mỗi xung nhịp của đồng hồ này sẽ kích hoạt bộ chuyển đổi tương tự - số (ADC) để ghi lại một giá trị dữ liệu. Tùy thuộc vào loại tín hiệu và yêu cầu độ chính xác, việc lựa chọn và cấu hình đồng hồ phù hợp là yếu tố quyết định hiệu suất và chất lượng của hệ thống thu thập dữ liệu.

Vai trò của đồng hồ trong hệ thống thu thập dữ liệu

Trong một hệ thống thu thập dữ liệu, chất lượng và độ tin cậy của dữ liệu không chỉ phụ thuộc vào cảm biến hay bộ chuyển đổi mà còn liên quan mật thiết đến cách mà các thành phần này được điều khiển và đồng bộ hóa và đây chính là vai trò cốt lõi của đồng hồ. Nếu không có một tín hiệu đồng hồ chính xác và ổn định, toàn bộ hệ thống sẽ thiếu sự thống nhất về mặt thời gian, dẫn đến việc lấy mẫu sai lệch, dữ liệu không nhất quán hoặc thậm chí mất hoàn toàn khả năng sử dụng trong các ứng dụng yêu cầu độ chính xác cao. Dưới đây là những lý do cụ thể cho thấy tại sao đồng hồ lại là một phần không thể thiếu trong bất kỳ hệ thống DAQ hiện đại nào.

• Điều khiển tốc độ lấy mẫu: Tốc độ lấy mẫu (sampling rate) là yếu tố quan trọng quyết định độ chính xác khi số hóa tín hiệu tương tự. Nếu tốc độ lấy mẫu quá thấp, tín hiệu sẽ bị méo và mất thông tin (vi phạm định lý Nyquist). Đồng hồ chính là thành phần kiểm soát tốc độ lấy mẫu này. Ví dụ: Nếu sử dụng đồng hồ 10kHz, nghĩa là hệ thống sẽ lấy một mẫu dữ liệu mỗi 100 micro giây.
• Đảm bảo đồng bộ giữa các kênh: Trong hệ thống DAQ nhiều kênh (multi-channel DAQ), đặc biệt là trong đo lường đồng thời (simultaneous sampling), tất cả các kênh cần được lấy mẫu tại cùng một thời điểm. Điều này đòi hỏi tín hiệu đồng hồ phải được phân phối đồng đều và chính xác đến từng kênh.
• Đồng bộ với hệ thống khác: Trong nhiều ứng dụng công nghiệp hoặc nghiên cứu, một hệ thống DAQ cần đồng bộ với hệ thống điều khiển, bộ phát tín hiệu, máy đo dao động và các hệ thống thu thập dữ liệu khác. Vì vậy, việc sử dụng tín hiệu đồng hồ chung hoặc đồng bộ hóa tín hiệu xung nhịp giữa các thiết bị là điều bắt buộc để đảm bảo tính chính xác của dữ liệu.
• Độ trễ và độ lệch thời gian: Nếu tín hiệu đồng hồ không ổn định, hệ thống sẽ bị lệch pha, trễ lấy mẫu, hoặc mất đồng bộ. Hậu quả là dữ liệu không thể sử dụng cho các phân tích chính xác hoặc kiểm soát phản hồi thời gian thực.

Ứng dụng thực tế

Ngày nay, hệ thống thu thập dữ liệu với đồng hồ chính xác đóng vai trò vô cùng quan trọng trong nhiều lĩnh vực ứng dụng thực tế. Trong ngành y tế, các thiết bị như máy điện tâm đồ (ECG) sử dụng hệ thống DAQ để ghi lại tín hiệu điện tim với tốc độ lấy mẫu cao, thường lên đến 1000Hz, nhằm phát hiện những bất thường dù là nhỏ nhất trong hoạt động của tim. Việc lấy mẫu không đồng đều hay sai lệch thời gian chỉ vài phần nghìn giây cũng có thể dẫn đến chẩn đoán sai lệch. Trong công nghiệp, hệ thống giám sát rung động của động cơ sử dụng cảm biến gia tốc kết hợp với DAQ để phát hiện sự cố sớm như mất cân bằng, mòn ổ bi, hoặc sai lệch trục. Những biến đổi rung động thường xảy ra trong thời gian rất ngắn nên việc sử dụng đồng hồ có độ phân giải cao là bắt buộc để đảm bảo tín hiệu được ghi lại chính xác. Trong lĩnh vực hàng không và quốc phòng, các hệ thống radar và viễn thông yêu cầu đo lường thời gian phản hồi của tín hiệu với độ chính xác đến nano giây. Ở đây, đồng hồ không chỉ giúp xác định thời điểm lấy mẫu mà còn đóng vai trò trong việc tính toán khoảng cách, tốc độ, và vị trí mục tiêu. Ngoài ra, trong lĩnh vực năng lượng, các hệ thống giám sát chất lượng điện năng hoặc điều khiển vi lưới điện cũng sử dụng đồng hồ chính xác để đồng bộ dữ liệu giữa nhiều thiết bị trải rộng trên diện tích lớn, nhằm bảo đảm sự phối hợp kịp thời trong phản ứng với sự cố hoặc tối ưu hóa phân phối năng lượng. Từ những ví dụ trên, có thể thấy rằng đồng hồ không chỉ là một phần phụ trợ, mà thực sự là yếu tố nền tảng giúp hệ thống DAQ hoạt động chính xác, hiệu quả và đáng tin cậy trong thực tiễn.

Kết luận

Dù không trực tiếp tham gia vào việc đo lường hay xử lý tín hiệu, đồng hồ giữ vai trò trung tâm trong hệ thống thu thập dữ liệu. Từ việc kiểm soát tốc độ lấy mẫu, đồng bộ hóa tín hiệu đến đảm bảo độ chính xác thời gian thực, đồng hồ là yếu tố then chốt quyết định chất lượng dữ liệu đo được. Trong thời đại mà dữ liệu là tài sản vô giá, đặc biệt là dữ liệu thời gian thực trong công nghiệp 4.0, thì đầu tư vào một hệ thống đồng hồ chính xác, ổn định và đồng bộ là điều tất yếu. Người kỹ sư và nhà nghiên cứu cần hiểu rõ nguyên lý hoạt động và vai trò của đồng hồ để thiết kế và vận hành hệ thống DAQ hiệu quả nhất.

‍
