Giới thiệu

Ai cũng biết rằng các linh kiện chủ động có thể gây ra hiện tượng phi tuyến trong hệ thống. Nhiều kỹ thuật đã được phát triển để cải thiện hiệu suất của các thiết bị này trong cả giai đoạn thiết kế và triển khai. Tuy nhiên, người ta thường dễ bỏ qua thực tế rằng các thiết bị thụ động cũng có thể gây ra các hiệu ứng phi tuyến, mặc dù đôi khi những hiệu ứng này có thể rất nhỏ. Nếu không được khắc phục, các hiệu ứng phi tuyến này có thể gây ra những ảnh hưởng nghiêm trọng đến hiệu suất của hệ thống.

PIM là viết tắt của “passive intermodulation” (nhiễu xuyên điều chế thụ động), đề cập đến các sản phẩm trộn tín hiệu xảy ra khi hai hoặc nhiều tín hiệu đi qua các thiết bị thụ động có đặc tính phi tuyến. Sự tương tác giữa các thành phần cơ khí thường tạo ra các phần tử phi tuyến, đặc biệt là tại các điểm tiếp xúc giữa hai loại kim loại khác nhau. Ví dụ bao gồm các mối nối cáp lỏng lẻo, đầu nối bị bẩn, bộ chia hai chiều bị lỗi hoặc ăng-ten bị xuống cấp theo thời gian.

Nhiễu xuyên điều chế thụ động (PIM) là một vấn đề nghiêm trọng trong ngành công nghiệp thông tin di động và rất khó xử lý. Trong các hệ thống truyền thông di động, PIM có thể tạo ra nhiễu và làm giảm độ nhạy của bộ thu, thậm chí có thể làm gián đoạn hoàn toàn quá trình liên lạc. Nhiễu này có thể ảnh hưởng đến chính trạm phát sóng cũng như các thiết bị thu lân cận khác. Ví dụ, trong LTE Band 2, tần số đường xuống nằm trong khoảng 1930 MHz đến 1990 MHz, trong khi tần số đường lên nằm trong khoảng 1850 MHz đến 1910 MHz. Nếu hai máy phát ở tần số 1940 MHz và 1980 MHz phát tín hiệu từ một hệ thống trạm gốc có PIM, nhiễu xuyên điều chế có thể tạo ra một thành phần ở tần số 1900 MHz, rơi vào dải tần thu và ảnh hưởng đến các thiết bị thu. Ngoài ra, nhiễu xuyên điều chế ở tần số 2020 MHz cũng có thể ảnh hưởng đến các hệ thống khác.

Khi mật độ tần số tăng lên và việc chia sẻ ăng-ten trở nên phổ biến hơn, khả năng xảy ra hiện tượng suy giảm hiệu suất do nhiễu xuyên điều chế (PIM) cũng tăng theo. Do đó, các phương pháp quy hoạch tần số truyền thống nhằm tránh PIM ngày càng khó áp dụng. Bên cạnh những thách thức này, việc áp dụng các hệ thống điều chế kỹ thuật số mới hơn như CDMA/OFDM cũng làm tăng công suất tối đa của hệ thống truyền thông, từ đó càng làm trầm trọng thêm vấn đề PIM.

Việc xử lý các vấn đề liên quan đến PIM ngày càng được các nhà cung cấp dịch vụ và nhà cung cấp thiết bị chú trọng. Việc phát hiện và giải quyết các vấn đề này, nếu có thể, có thể cải thiện độ tin cậy của hệ thống và giảm chi phí vận hành. Bài viết này xem xét các nguồn gốc và nguyên nhân gây ra PIM, cũng như các công nghệ được đề xuất để phát hiện và xử lý những vấn đề này.

Phân loại PIM

Từ những quan sát ban đầu, chúng tôi nhận thấy có ba loại PIM khác nhau, mỗi loại có những đặc điểm riêng và đòi hỏi các giải pháp khác nhau. Do đó, chúng tôi phân loại chúng thành PIM do thiết kế, PIM do lắp ráp và PIM do các vật thể kim loại bị gỉ (Rusty Bolt PIM).

PIM do thiết kế

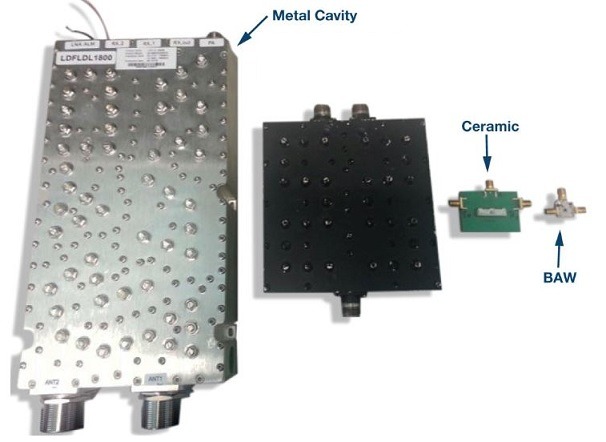

Một số linh kiện thụ động, khi được sử dụng trong đường truyền, có thể tạo ra nhiễu xuyên điều chế thụ động (PIM). Do đó, trong quá trình thiết kế hệ thống, các nhóm phát triển sẽ lựa chọn những linh kiện thụ động có mức PIM thấp nhất có thể, hoặc nằm trong mức mà nhà sản xuất xác định là chấp nhận được. Các bộ tuần hoàn, bộ ghép kênh và bộ chuyển mạch đặc biệt dễ bị ảnh hưởng bởi hiện tượng này. Các nhà thiết kế có thể chấp nhận mức PIM cao hơn bằng cách lựa chọn các giải pháp thay thế có chi phí thấp hơn, kích thước nhỏ hơn hoặc hiệu suất thấp hơn.

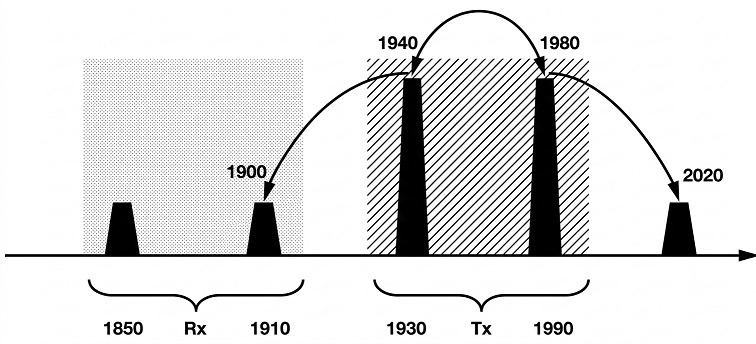

Nếu các nhà thiết kế lựa chọn những linh kiện có hiệu suất thấp hơn, các sản phẩm xuyên điều chế ở tần số cao hơn có thể quay trở lại dải tần của bộ thu, dẫn đến giảm độ nhạy thu. Điều quan trọng cần lưu ý là trong những trường hợp này, phát xạ không mong muốn hoặc tổn thất hiệu suất năng lượng có thể không đáng lo ngại bằng tác động của PIM đối với độ nhạy của bộ thu. Vấn đề này đặc biệt quan trọng trong thiết kế các trạm thu phát vô tuyến quy mô nhỏ. ADI hiện đang trong giai đoạn phát triển các công nghệ có khả năng phát hiện, mô hình hóa và khử PIM được tạo ra bởi các linh kiện thụ động cố định như bộ ghép kênh từ tín hiệu nhận được (xem Hình 3).

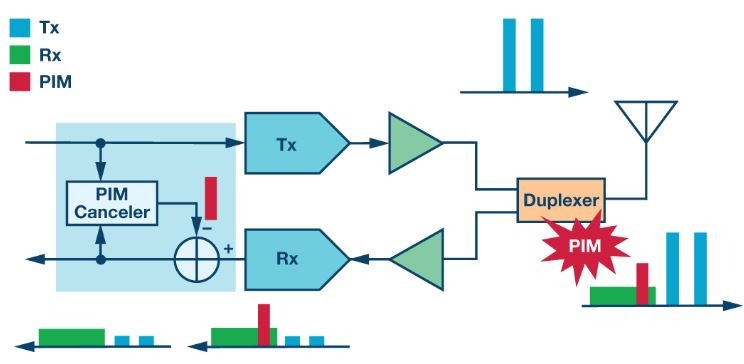

Thuật toán này hoạt động vì nó có thông tin về các sóng mang và có thể sử dụng tương quan tại bộ thu để xác định nhiễu do quá trình trộn tín hiệu trước khi loại bỏ nhiễu đó khỏi tín hiệu nhận được.

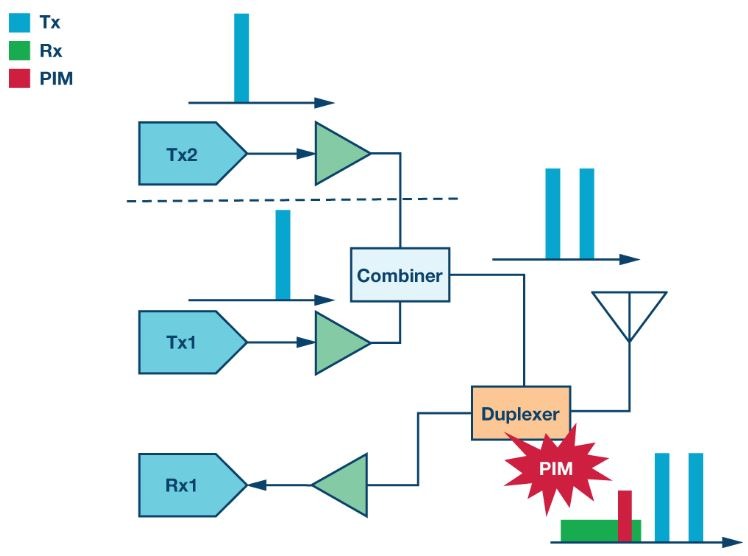

Những hạn chế của thuật toán bắt đầu xuất hiện khi không thể sử dụng phép tương quan để xác định nhiễu do quá trình trộn tần số. Hình 4 minh họa trường hợp này. Trong ví dụ này, hai máy phát riêng biệt sử dụng chung một ăng-ten. Nếu giả định rằng quá trình xử lý băng gốc cho mỗi đường truyền là độc lập, thuật toán có thể không có đủ thông tin về cả hai đường truyền. Do đó, khả năng thực hiện tương quan và phát hiện PIM tại bộ thu sẽ bị hạn chế.

Sự phức tạp ngày càng tăng này tạo ra những thách thức mới trong việc xử lý PIM.

Do những hạn chế về không gian và chi phí mà các nhà cung cấp dịch vụ phải đối mặt, ngày càng có nhiều trường hợp các máy phát riêng biệt cùng sử dụng một ăng-ten băng thông rộng. Kiến trúc có thể là sự kết hợp của nhiều băng tần và cấu hình, chẳng hạn như TDD + FDD; TDD: F+A+D; FDD: B3, v.v. Hình 5 minh họa tổng quan về các cấu hình như vậy.

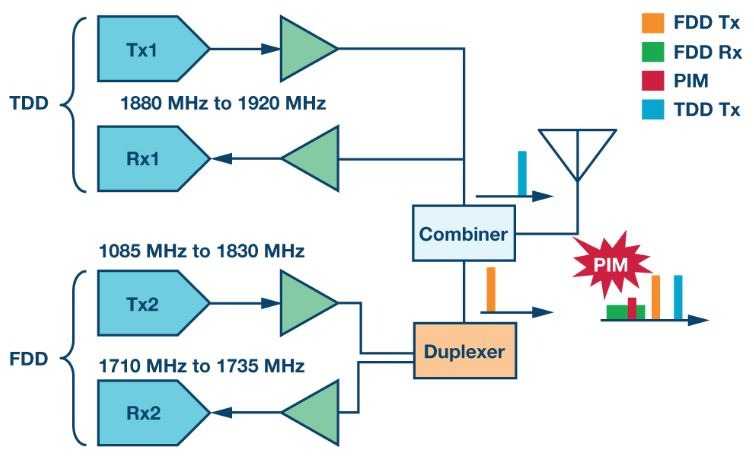

Trong trường hợp này, khách hàng đang sử dụng một cấu hình phức tạp nhưng thiết thực, trong đó một nhánh là TDD hai băng tần, còn nhánh kia là FDD một băng tần, sử dụng bộ ghép kênh song công. Các tín hiệu được kết hợp và dùng chung một ăng-ten. Nhiễu giữa các tín hiệu Tx1 và Tx2 tự động phát sinh dọc theo đường truyền từ bộ ghép kênh, trên đường truyền đến ăng-ten và ngay trong ăng-ten. Nhiễu được tạo ra sau đó có thể phản xạ trở lại các dải tần thu của FDD, Rx2.

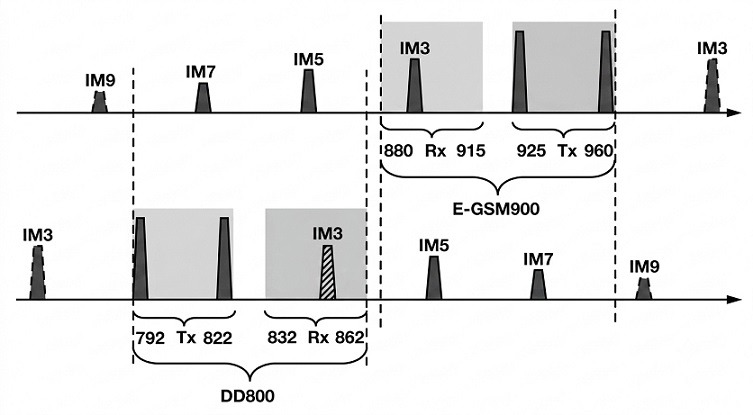

Hình 6 trình bày một phân tích thực tế đối với hệ thống hai băng tần. Lưu ý rằng trong những trường hợp như vậy, cần xem xét các sản phẩm xuyên điều chế có bậc cao hơn bậc ba. Trong trường hợp này, trọng tâm là các sản phẩm xuyên điều chế giữa các băng tần, hoặc trong cùng một băng tần, nằm trong dải tần thu của băng tần còn lại.

PIM do lắp ráp

Loại PIM thứ hai có thể được gọi là PIM do lắp ráp. Mặc dù một hệ thống có thể hoạt động tốt ngay sau khi lắp đặt, hiệu suất của hệ thống thường giảm dần theo thời gian do điều kiện thời tiết hoặc chất lượng lắp đặt ban đầu không tốt. Khi điều này xảy ra, các thành phần thụ động như đầu nối, cáp, cụm cáp, cụm ống dẫn sóng và các thành phần khác trên đường truyền tín hiệu có thể bắt đầu thể hiện đặc tính phi tuyến.

Trên thực tế, một lượng PIM đáng kể có thể xuất hiện tại các đầu nối, điểm kết nối và thậm chí cả các dây dẫn của ăng-ten. Kết quả có thể tương tự như PIM do thiết kế gây ra đã đề cập ở trên. Do đó, các nguyên lý đo PIM tương tự có thể được áp dụng, đặc biệt là để phát hiện sự hiện diện của các sản phẩm xuyên điều chế thụ động.

Thông thường, các yếu tố có thể góp phần tạo ra PIM trong quá trình lắp ráp linh kiện bao gồm:

• Giao diện kết nối: thường sử dụng đầu nối loại N hoặc DIN7/DIN16.
• Cố định cáp: đảm bảo độ ổn định cơ học của các kết nối cáp và đầu nối.
• Vật liệu: nên ưu tiên đồng thau và đồng, vì các vật liệu có từ tính có thể thể hiện đặc tính phi tuyến.
• Độ sạch: tránh nhiễm bẩn do bụi bẩn hoặc độ ẩm.
• Cáp: xem xét chất lượng và độ bền của cáp.
• Độ bền cơ học: khả năng chịu tác động của gió và rung động.
• PIM do các hiệu ứng nhiệt: có thể phát sinh do sự thay đổi độ dẫn điện theo nhiệt độ, kết hợp với sự suy giảm công suất của tín hiệu RF và các đặc tính của vật liệu thay đổi theo thời gian.

Môi trường có sự biến động nhiệt độ lớn, không khí chứa muối hoặc chất ô nhiễm, hay rung động quá mức thường làm trầm trọng thêm hiện tượng PIM. Mặc dù có thể sử dụng các kỹ thuật đo PIM tương tự như trong giai đoạn thiết kế, sự xuất hiện của PIM trong quá trình lắp ráp có thể là dấu hiệu cho thấy hệ thống đang suy giảm cả về hiệu suất lẫn độ tin cậy.

Nếu không được khắc phục, những điểm yếu góp phần gây ra PIM có thể trở nên nghiêm trọng hơn cho đến khi đường truyền bị hỏng hoàn toàn. Việc áp dụng phương pháp khử PIM trong quá trình lắp ráp đôi khi có thể bị xem là che giấu vấn đề thay vì giải quyết nguyên nhân gốc rễ.

Trong trường hợp này, người vận hành thường không muốn đơn thuần khử PIM mà muốn được cảnh báo về sự tồn tại của nó. Để giải quyết nguyên nhân gốc rễ, trước tiên cần xác định vị trí phát sinh PIM trong hệ thống, sau đó sửa chữa hoặc thay thế thành phần liên quan.

Mặc dù có thể xem PIM trong giai đoạn thiết kế là hiện tượng có thể định lượng và tương đối ổn định, PIM trong giai đoạn lắp ráp lại không ổn định. Như đã đề cập trước đó, hiện tượng này có thể chỉ xảy ra trong những điều kiện rất hạn chế và biên độ dao động có thể vượt quá 100 dB. Một lần quét ngoại tuyến duy nhất có thể không phát hiện được những trường hợp như vậy. Lý tưởng nhất là nên thực hiện chẩn đoán đường truyền đồng thời với các sự kiện PIM.

PIM phía trên ăng-ten (Rusty Bolt PIM)

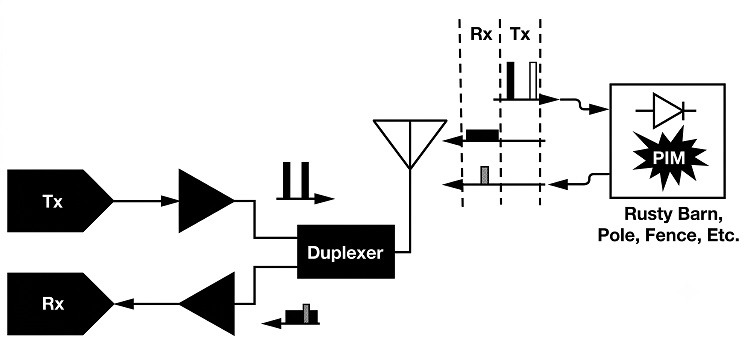

PIM không chỉ giới hạn ở các đường truyền tín hiệu có dây mà còn có thể xảy ra bên ngoài ăng-ten. Hiện tượng này đôi khi được gọi là PIM “rỉ sét” (Rusty Bolt PIM). Trong những trường hợp này, PIM xảy ra sau khi tín hiệu rời khỏi ăng-ten phát và nhiễu tạo ra có thể được phản xạ trở lại bộ thu.

Thuật ngữ “rỉ sét” xuất phát từ thực tế rằng trong nhiều trường hợp, nguồn gây nhiễu có thể là một vật thể kim loại bị gỉ, chẳng hạn như hàng rào lưới thép, chuồng trại hoặc thậm chí là cống rãnh.

Trong những trường hợp này, sự phản xạ do các vật thể kim loại gây ra có thể dự đoán được. Tuy nhiên, các vật thể kim loại không chỉ phản xạ tín hiệu nhận được mà còn có thể tạo ra và phát xạ các sản phẩm xuyên điều chế. Hiện tượng xuyên điều chế xảy ra tương tự như trong các đường truyền tín hiệu có dây, tức là tại điểm tiếp xúc giữa hai kim loại khác nhau hoặc giữa các vật liệu không đồng nhất.

Sóng điện từ tạo ra các dòng điện bề mặt hỗn hợp và phát xạ chúng ra môi trường (xem Hình 7). Tín hiệu bức xạ thường có biên độ rất thấp. Tuy nhiên, nếu phần tử bức xạ như hàng rào bị gỉ, chuồng trại hoặc cống rãnh nằm gần bộ thu của trạm gốc, và nếu các sản phẩm xuyên điều chế nằm trong dải tần thu, độ nhạy của bộ thu đối với tín hiệu có thể bị giảm.

Trong một số trường hợp, có thể phát hiện nguồn PIM bằng cách điều chỉnh vị trí của ăng-ten và theo dõi mức PIM trong khi thay đổi vị trí. Trong các trường hợp khác, việc ước lượng độ trễ thời gian cũng có thể được sử dụng để xác định vị trí nguồn gây nhiễu.

Nếu mức PIM không thay đổi, các kỹ thuật khử nhiễu bằng thuật toán tiêu chuẩn có thể được sử dụng để bù PIM. Tuy nhiên, trong nhiều trường hợp, rung động, gió và chuyển động cơ học có thể làm thay đổi mức đóng góp của PIM, khiến việc khử nhiễu trở nên khó khăn hơn.

Phát hiện PIM: Xác định nguồn gốc của PIM

Những đường cong uyển chuyển

Có thể sử dụng một số kỹ thuật để kiểm tra PIM trên đường truyền. Các phép đo đường truyền có thể giúp đánh giá suy hao và phản xạ tín hiệu trong hệ thống truyền dẫn trên một dải tần số nhất định. Tuy nhiên, phép đo PIM không phải lúc nào cũng xác định chính xác nguyên nhân gây ra PIM. Do đó, nó nên được xem là một công cụ chẩn đoán giúp xác định các vấn đề dọc theo đường truyền.

Các vấn đề phát sinh trong quá trình lắp ráp ban đầu có thể biểu hiện dưới dạng PIM. Nếu không được giải quyết, chúng có thể phát triển thành những sự cố nghiêm trọng hơn trên đường truyền.

PIM thường được đánh giá cùng với hai phép đo cơ bản là suy hao phản xạ và suy hao chèn. Cả hai đều phụ thuộc nhiều vào tần số và có thể thay đổi đáng kể trong một dải tần nhất định.

Suy hao phản xạ đo mức độ truyền năng lượng của hệ thống ăng-ten và cho biết lượng năng lượng bị phản xạ trở lại máy phát. Điều quan trọng là phải giảm thiểu năng lượng phản xạ trở lại máy phát. Năng lượng phản xạ có thể làm biến dạng tín hiệu được truyền đi và, nếu đủ lớn, có thể làm hỏng máy phát.

Giá trị suy hao phản xạ 20 dB cho biết khoảng 1% công suất được truyền bị phản xạ trở lại máy phát, trong khi khoảng 99% công suất tiếp tục đến ăng-ten. Đây thường được coi là mức hiệu suất tốt. Giá trị suy hao phản xạ 10 dB cho biết khoảng 10% công suất bị phản xạ trở lại. Nếu suy hao phản xạ đo được là 0 dB, nghĩa là toàn bộ công suất bị phản xạ trở lại, đây là dấu hiệu của tình trạng không phù hợp nghiêm trọng, có thể do mạch hở hoặc ngắn mạch.

Phản xạ trong miền thời gian

Các kỹ thuật TDR tiên tiến có thể được sử dụng để tạo bản đồ tham chiếu của hệ thống từ trước và xác định vị trí bắt đầu xảy ra lỗi dọc theo đường truyền. Những kỹ thuật này có thể giúp người vận hành xác định nguồn gốc của PIM và thực hiện sửa chữa chính xác, hiệu quả.

Việc lập bản đồ đường truyền cũng có thể cảnh báo người vận hành về những dấu hiệu suy giảm sớm trước khi chúng ảnh hưởng đáng kể đến hiệu suất hệ thống.

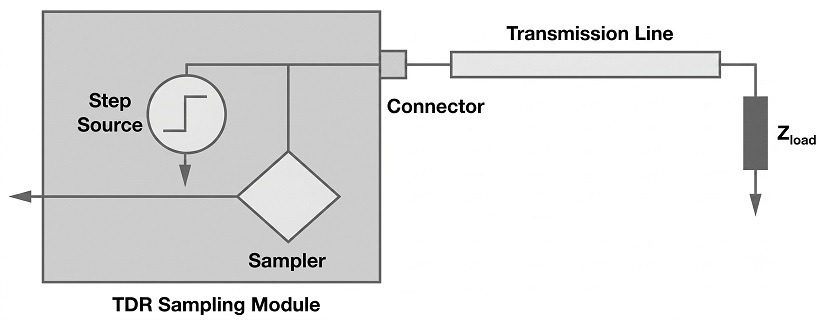

Đo phản xạ miền thời gian (TDR) là phương pháp đo các phản xạ gây ra bởi tín hiệu truyền qua đường truyền. Thiết bị TDR gửi các xung qua môi trường truyền dẫn và so sánh tín hiệu phản xạ từ đường truyền chưa xác định với tín hiệu phản xạ từ một trở kháng chuẩn. Hình 8 minh họa một cấu hình khối đo TDR đơn giản.

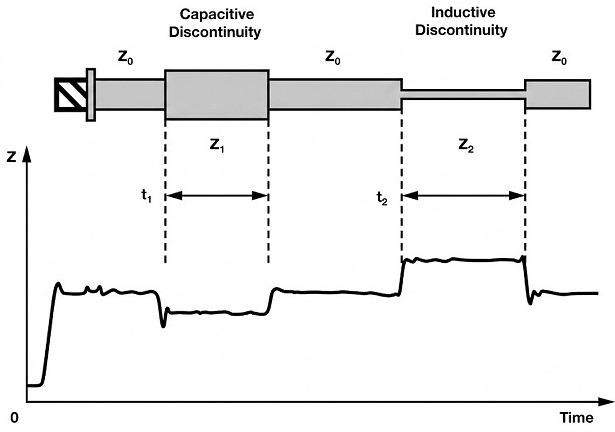

Hình 9 minh họa một ví dụ về sơ đồ đường truyền TDR.

Phản xạ trong miền tần số

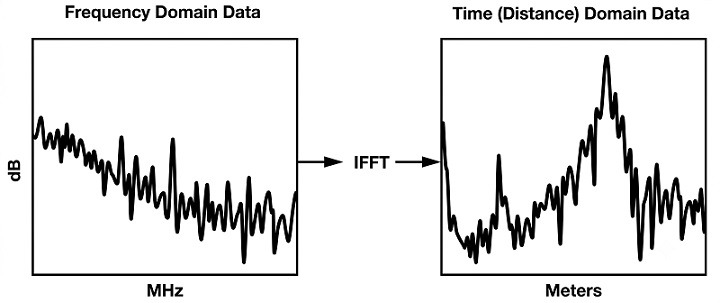

Mặc dù cả TDR và FDR đều dựa trên việc đưa tín hiệu kích thích vào đường truyền và phân tích tín hiệu phản xạ, ứng dụng của chúng khác nhau đáng kể. FDR sử dụng tín hiệu RF quét tần số thay vì các xung như TDR.

FDR cũng nhạy hơn đáng kể so với TDR và có thể xác định chính xác hơn các lỗi hoặc sự suy giảm của hệ thống. Phản xạ trong miền tần số liên quan đến việc cộng vectơ giữa tín hiệu nguồn và tín hiệu phản xạ từ các lỗi cũng như các đặc tính phản xạ khác trên đường truyền.

Trong khi TDR sử dụng các xung ngắn có băng thông rất rộng làm tín hiệu kích thích, tín hiệu RF quét tần số của FDR có thể hoạt động tại một tần số cụ thể cần quan tâm, thường nằm trong phạm vi hoạt động dự kiến của hệ thống.

‍

Khoảng cách đến PIM

Điều quan trọng cần lưu ý là mặc dù việc quét đường truyền có thể chỉ ra sự không phù hợp trở kháng và do đó có thể giúp xác định nguồn gây ra PIM trên đường truyền, PIM và sự không phù hợp trở kháng vẫn có thể xảy ra độc lập với nhau.

Hiện tượng phi tuyến do PIM có thể xảy ra tại những vị trí mà kết quả quét đường truyền không cho thấy bất kỳ vấn đề nào. Do đó, cần có những giải pháp phức tạp hơn khi người dùng không chỉ muốn xác định sự hiện diện của PIM mà còn muốn xác định chính xác vị trí của vấn đề dọc theo đường truyền.

Kiểm tra PIM tích hợp hoạt động tương tự như phương pháp khử PIM trong thiết kế, ngoại trừ việc thuật toán kiểm tra sẽ ước tính độ trễ thời gian của sản phẩm trộn. Cần lưu ý rằng mục tiêu chính trong những trường hợp này không phải là khử nhiễu PIM mà là xác định vị trí xảy ra hiện tượng trộn dọc theo đường truyền. Khái niệm này cũng được gọi là Khoảng cách đến PIM (DTP).

Ví dụ, trong phép kiểm tra hai tần số:

Âm 1:

‍

Âm 2:

‍

Trong đó, ω1 và ω2 là các tần số; θ1 và θ2 là các pha ban đầu; t0 là thời điểm bắt đầu.

Giá trị IMD, như trong ví dụ dưới đây, sẽ được xác định như sau:

‍

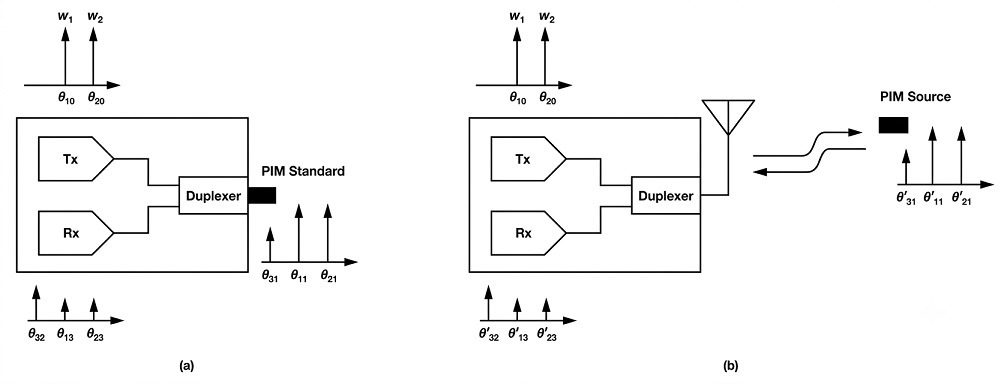

Một số giải pháp hiện có yêu cầu người dùng phải ngắt đường dẫn tín hiệu và chèn một chuẩn PIM. Chuẩn PIM là một thiết bị được biết là tạo ra một lượng PIM cố định, được sử dụng để hiệu chuẩn thiết bị thử nghiệm.

Việc sử dụng chuẩn PIM cho phép người dùng có được một tín hiệu IMD tham chiếu với pha đã biết tại một vị trí hoặc khoảng cách cụ thể dọc theo đường dẫn tín hiệu. Hình 11(a) cung cấp một cái nhìn tổng quan. Pha IMD θ32, như được minh họa trong Hình 11, được sử dụng làm giá trị tham chiếu tại vị trí 0.

Sau khi quá trình hiệu chuẩn ban đầu hoàn tất, hệ thống được lắp ráp lại và PIM của hệ thống được đo như thể hiện trong Hình 11(b). Độ lệch pha giữa θ32 và θ'32 có thể được sử dụng để tính toán khoảng cách đến PIM.

Trong đó, D là khoảng cách đến nguồn PIM và S là tốc độ truyền sóng, tùy thuộc vào môi trường truyền dẫn.

Quá trình lắp ráp và hình thành gỉ sét trên các bu-lông hoặc vật thể kim loại có thể diễn ra chậm và dần dần. Trạm gốc có thể hoạt động hiệu quả ngay sau khi lắp đặt, nhưng theo thời gian, hiện tượng PIM có thể trở nên rõ rệt hơn.

Vì mức PIM có thể phụ thuộc vào các yếu tố môi trường như rung động hoặc gió, đặc tính và mức độ của PIM có thể thay đổi và dao động theo thời gian. Việc che giấu hoặc loại bỏ PIM không chỉ khó khăn mà còn có thể bị coi là che đậy một vấn đề nghiêm trọng hơn. Nếu không được giải quyết, vấn đề này có thể dẫn đến sự cố toàn hệ thống.

Trong những tình huống như vậy, người vận hành thường muốn tránh việc tháo dỡ toàn bộ hệ thống, vốn rất tốn kém, mà thay vào đó ưu tiên xác định và thay thế nguồn gây ra PIM một cách hiệu quả.

Công nghệ Giám sát Khoảng cách đến PIM (DTP) cũng cho phép các nhà khai thác trạm gốc giám sát sự suy giảm của hệ thống theo thời gian thực và xác định sớm các vấn đề tiềm ẩn. Thông tin này cho phép thay thế các thành phần dễ bị ảnh hưởng trong quá trình bảo trì định kỳ, qua đó tránh thời gian ngừng hoạt động tốn kém và những nỗ lực sửa chữa lớn.

Bản tóm tắt

Hiện tượng nhiễu xuyên điều chế thụ động không phải là mới; nó đã tồn tại trong nhiều năm và được hiểu tương đối rõ. Tuy nhiên, hai thay đổi đáng kể trong ngành gần đây đã đưa vấn đề này trở lại tâm điểm chú ý:

Thứ nhất, các thuật toán tiên tiến hiện nay cung cấp những phương pháp thông minh để phát hiện sự hiện diện và vị trí của nhiễu xuyên điều chế (PIM), đồng thời bù trừ PIM khi cần thiết.

Trước đây, các nhà thiết kế vô tuyến phải lựa chọn những linh kiện đáp ứng các yêu cầu cụ thể về hiệu suất PIM. Với sự hỗ trợ của các thuật toán khử PIM, họ có nhiều tự do hơn trong việc lựa chọn linh kiện. Họ có thể hướng đến hiệu suất cao hơn hoặc, nếu muốn, duy trì cùng mức hiệu suất nhưng với chi phí thấp hơn và kích thước linh kiện phần cứng nhỏ hơn. Các thuật toán khử PIM cung cấp khả năng hỗ trợ bằng kỹ thuật số cho các linh kiện phần cứng.

Thứ hai, với sự gia tăng nhanh chóng về mật độ và sự đa dạng của các trạm thu phát sóng, ngành đang phải đối mặt với nhiều thách thức mới phát sinh từ các cấu hình hệ thống cụ thể, chẳng hạn như việc chia sẻ ăng-ten.

Khử PIM bằng thuật toán dựa trên thông tin về các tín hiệu truyền dẫn chính. Trong trường hợp không gian trên tháp bị hạn chế, nhiều máy phát có thể phải chia sẻ cùng một ăng-ten, làm tăng khả năng xảy ra các hiệu ứng PIM không mong muốn.

Trong những trường hợp như vậy, một thuật toán có thông tin về các phần của đường truyền có thể hoạt động hiệu quả. Tuy nhiên, nếu không có thông tin về toàn bộ đường truyền, hiệu suất hoặc khả năng sử dụng của các thuật toán khử PIM tiên tiến ban đầu có thể bị hạn chế.

Khi những thách thức trong việc triển khai trạm gốc ngày càng gia tăng, các thuật toán phát hiện và khử PIM được kỳ vọng sẽ mang lại những lợi ích đáng kể cho các nhà thiết kế hệ thống vô tuyến trong ngắn hạn. Tuy nhiên, vẫn cần tiếp tục phát triển các công nghệ này để đáp ứng những thách thức trong tương lai.
