Bộ lọc sóng âm số lượng lớn (BAW) là bộ lọc RF nhỏ gọn, chi phí thấp có thể được sử dụng trong nhiều ứng dụng lên đến 6 GHz. Giống như Bộ lọc SAW, bộ lọc BAW cũng hoạt động bằng cách chuyển đổi năng lượng điện thành năng lượng âm thanh hoặc cơ học trên vật liệu áp điện. Vì chúng có thể hoạt động ở tần số cao hơn, bộ lọc BAW được sử dụng cho nhiều băng tần LTE mới trên 1,9 GHz. Chúng cũng có hiệu quả cao đối với các bộ lọc cùng tồn tại LTE/Wi-Fi. So với bộ lọc SAW, bộ lọc BAW có thể hoạt động ở tần số cao hơn, ít nhạy cảm hơn với sự thay đổi nhiệt độ, tuy nhiên, đắt hơn.

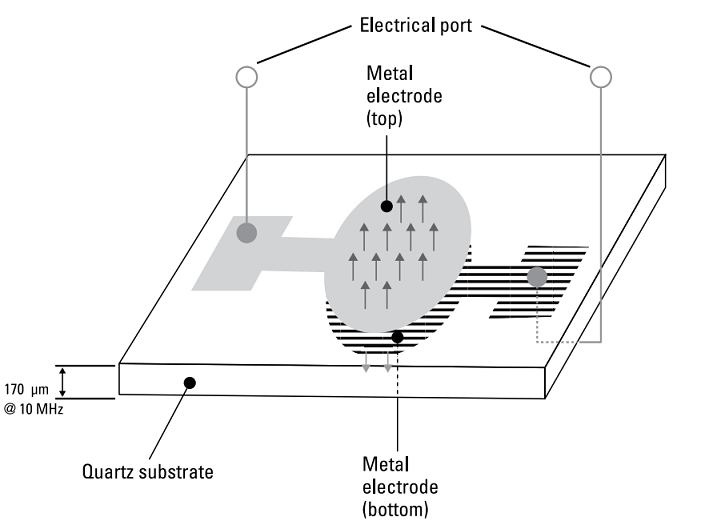

Bộ lọc BAW có đầu dò liên kỹ thuật số (IDT) để chuyển đổi năng lượng điện thành sóng âm cơ học truyền qua bề mặt của vật liệu áp điện và được lưu trữ trong đó. Nhưng sóng âm lan truyền theo chiều dọc như trong hình bên dưới.

Bộ lọc BAW có chất nền tinh thể thạch anh với các mảng kim loại ở mặt trên và mặt dưới của thạch anh. Những mảng kim loại này kích thích sóng âm, sóng này lan truyền theo chiều dọc giữa chúng để tạo thành sóng âm đứng. Tần số cộng hưởng được xác định bởi độ dày của tấm và khối lượng của các điện cực.

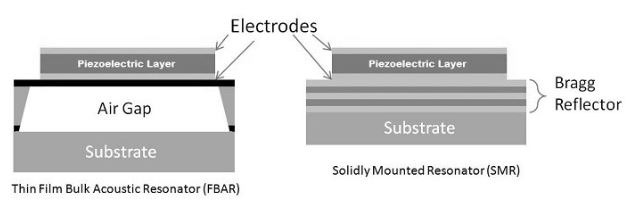

Để giữ cho sóng không thoát vào chất nền, có hai cấu hình chính của bộ lọc BAW:

Phản xạ âm thanh Bragg được tạo ra bằng cách xếp chồng nhiều lớp vật liệu xen kẽ mỏng với chiết suất khác nhau để ngăn sóng thoát vào chất nền. Loại bộ lọc BAW này được gọi là thiết bị cộng hưởng BAW hoặc BAW-SMR gắn chắc chắn.

Một cách tiếp cận thay thế, được gọi là bộ cộng hưởng âm thanh số lượng lớn phim (FBAR), khắc một khoang bên dưới khu vực hoạt động, tạo ra các màng lơ lửng.
