Khi thảo luận về kết nối cáp quang, chúng ta thường nghe nhiều về các loại đầu nối khác nhau và ứng dụng của chúng, chẳng hạn như đầu nối LC song công và đầu nối MTP/MPO đa sợi. Vì chúng có thể là thành phần cơ sở hạ tầng quan trọng nhất trong các liên kết cáp quang, cùng với chính các đầu nối, nên không có gì ngạc nhiên khi các đầu nối nhận được nhiều sự chú ý nhất.

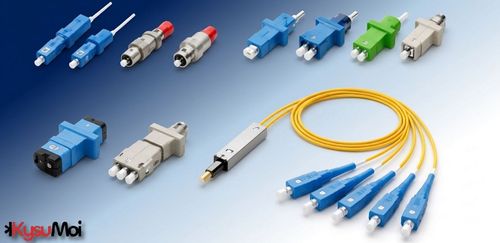

Tuy nhiên, còn nhiều thành phần kết nối khác có thể là một phần của cơ sở hạ tầng cáp quang cơ bản, bao gồm bộ suy giảm, bộ chuyển đổi, bộ ghép nối và bộ chia tín hiệu. Mỗi thành phần này có ứng dụng khác nhau cho nhiều mục đích và tình huống khác nhau.

Bộ suy giảm

Mặc dù chúng ta thường coi suy hao (ví dụ: suy hao chèn) là một yếu tố tiêu cực trong mạng cáp quang, với mục tiêu giảm thiểu tổn thất càng nhiều càng tốt, đôi khi cần phải giảm cường độ tín hiệu để đảm bảo tín hiệu đáp ứng các thông số kỹ thuật của thiết bị đang sử dụng. Nếu tín hiệu đến quá mạnh đối với bộ thu, nó có thể làm bão hòa bộ dò và ngăn cản quá trình truyền dẫn đúng cách, hoặc làm hỏng các thành phần của bộ thu. Điều này có thể xảy ra, ví dụ, với các bộ khuếch đại khi sử dụng bộ chuyển đổi phương tiện được thiết kế cho khoảng cách xa hơn nhiều. Bộ suy hao có thể được tích hợp vào mạng để giảm công suất tín hiệu mà không làm biến dạng trước khi gửi đến bộ thu. Bộ suy hao cũng được sử dụng để hiệu chỉnh tổn thất tín hiệu khi kiểm tra phạm vi mức công suất động hoặc trong các ứng dụng cảm biến quang hoặc bộ dò quang chuyên dụng yêu cầu giảm cường độ tín hiệu.

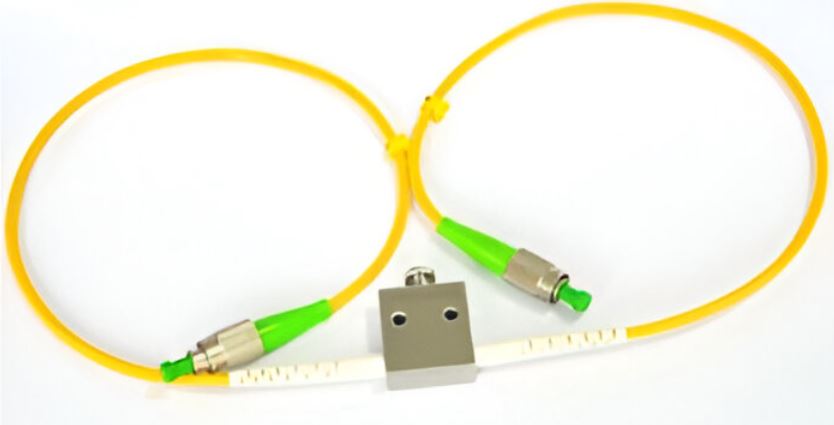

Có hai loại bộ suy giảm tín hiệu chính: loại điều chỉnh được và loại cố định. Bộ suy giảm quang học điều chỉnh được (VOA) cho phép điều chỉnh thủ công độ suy giảm tín hiệu, lý tưởng khi cần cân bằng cường độ tín hiệu chính xác. Điều này thường được thực hiện bằng cách điều chỉnh một vít thay đổi cơ chế chặn bên trong để tăng hoặc giảm tổn thất tín hiệu. Ngược lại, bộ suy giảm quang học cố định có sẵn với các mức suy giảm cụ thể, chẳng hạn như 1 dB, 2 dB, 3 dB, v.v. Bộ suy giảm cố định thường là loại cắm vào để sử dụng với các thiết bị, và điều quan trọng là phải chọn bộ suy giảm có loại đầu nối phù hợp với thiết bị hoặc thiết bị cần giảm tín hiệu.

Bộ chuyển đổi và đầu nối

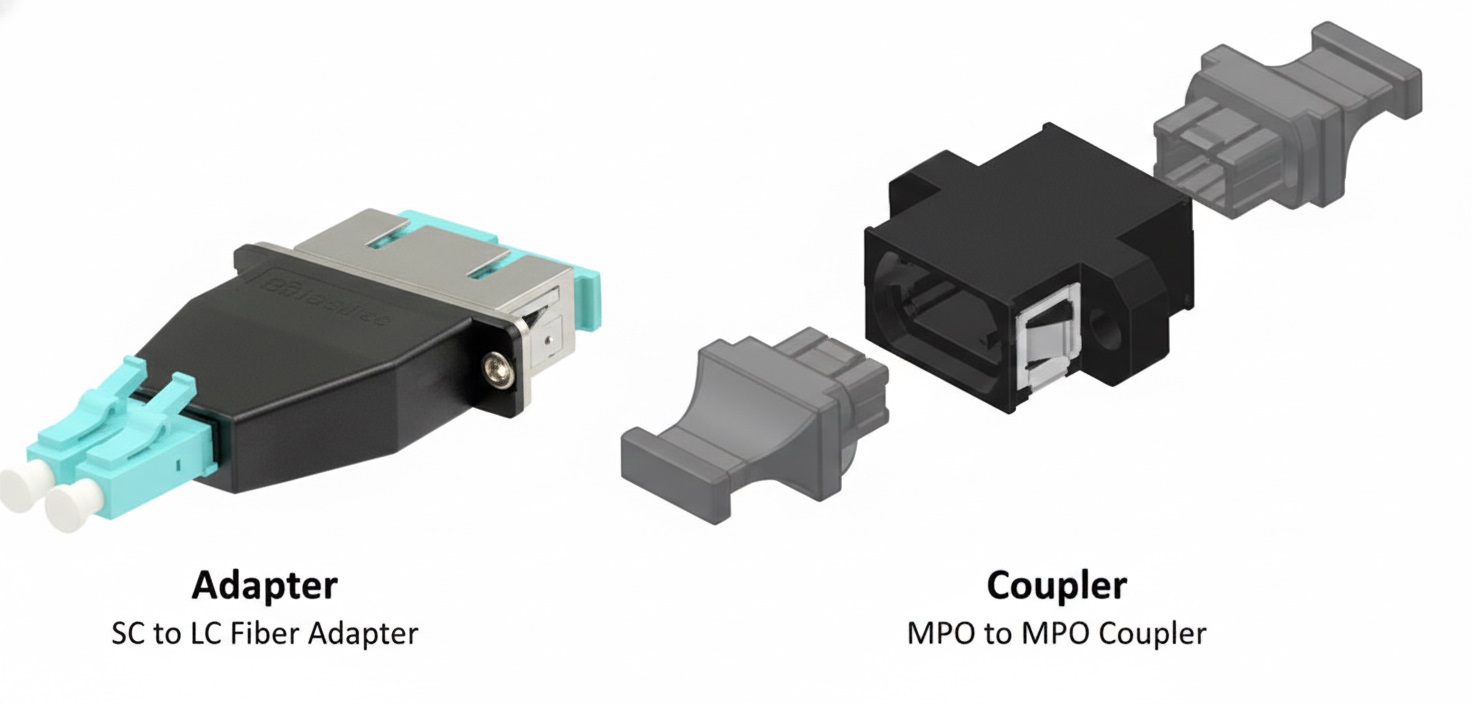

Bộ chuyển đổi và đầu nối cáp quang được thiết kế để ghép hai cáp quang đã được đấu nối đầu cuối lại với nhau theo cách căn chỉnh chính xác các đầu sợi quang để giảm thiểu tổn hao. Các thuật ngữ này thường được sử dụng thay thế cho nhau, nhưng cũng giống như trong ngành ống nước, về mặt kỹ thuật, bộ chuyển đổi được sử dụng để kết hợp hai thành phần khác nhau, trong khi đầu nối được sử dụng để kết hợp hai thành phần giống hệt nhau. Ví dụ, một bộ chuyển đổi cáp quang có thể được sử dụng để kết nối một cáp có đầu nối sợi quang ST với một cáp có đầu nối sợi quang LC. Ngược lại, một đầu nối cáp quang kết nối hai sợi quang có đầu nối cùng loại, cho dù là LC hay MTP/MPO.

Bộ chuyển đổi và đầu nối có thể được kết hợp để hỗ trợ nhiều loại kết nối và thường được gắn trên bảng điều khiển như một phần của giải pháp cáp vá quang, nhưng điều này không bắt buộc. Bộ chuyển đổi cũng lý tưởng để kết nối các loại cáp vá khác nhau với nhau nhằm đáp ứng các yêu cầu I/O của thiết bị, trong khi đầu nối rất phù hợp để kéo dài khoảng cách của cáp quang tại điểm cuối. Sử dụng đầu nối để kéo dài khoảng cách có thể ngăn ngừa lãng phí cáp hoặc việc phải đặt hàng lại trong trường hợp chiều dài cáp quá ngắn do lượng sợi quang còn lại trên cuộn không đủ hoặc do tính toán sai.

Bộ phân tách

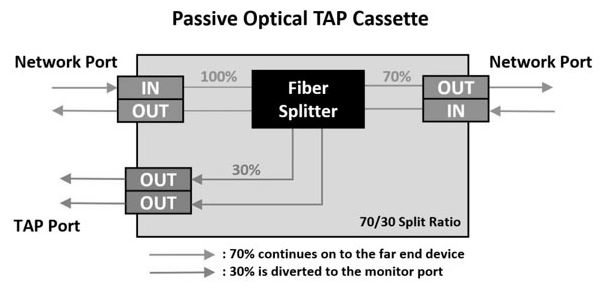

Một thành phần quan trọng khác trong việc triển khai mạng quang thụ động (PON) (ví dụ: GPON, FTTX, v.v.) là bộ chia tín hiệu, đôi khi được gọi là bộ chia chùm tia. Bộ chia chùm tia hoạt động bằng cách chia tín hiệu quang từ một sợi quang đơn thành nhiều chùm tia để phân phối dịch vụ trên nhiều cáp. Nó cũng thường được sử dụng để giám sát hoặc kiểm tra việc truyền tín hiệu quang trực tiếp mà không cần xâm nhập. Trên thực tế, các giải pháp Điểm Phân tích Lưu lượng Thụ động (TAP) như hộp TAP HD8² sử dụng công nghệ chia tín hiệu tích hợp để chia luồng dữ liệu thành hai đường dẫn: một đường dẫn truyền dữ liệu đến địa chỉ gốc và đường dẫn còn lại gửi dữ liệu đã sao chép đến cổng giám sát lưu lượng.

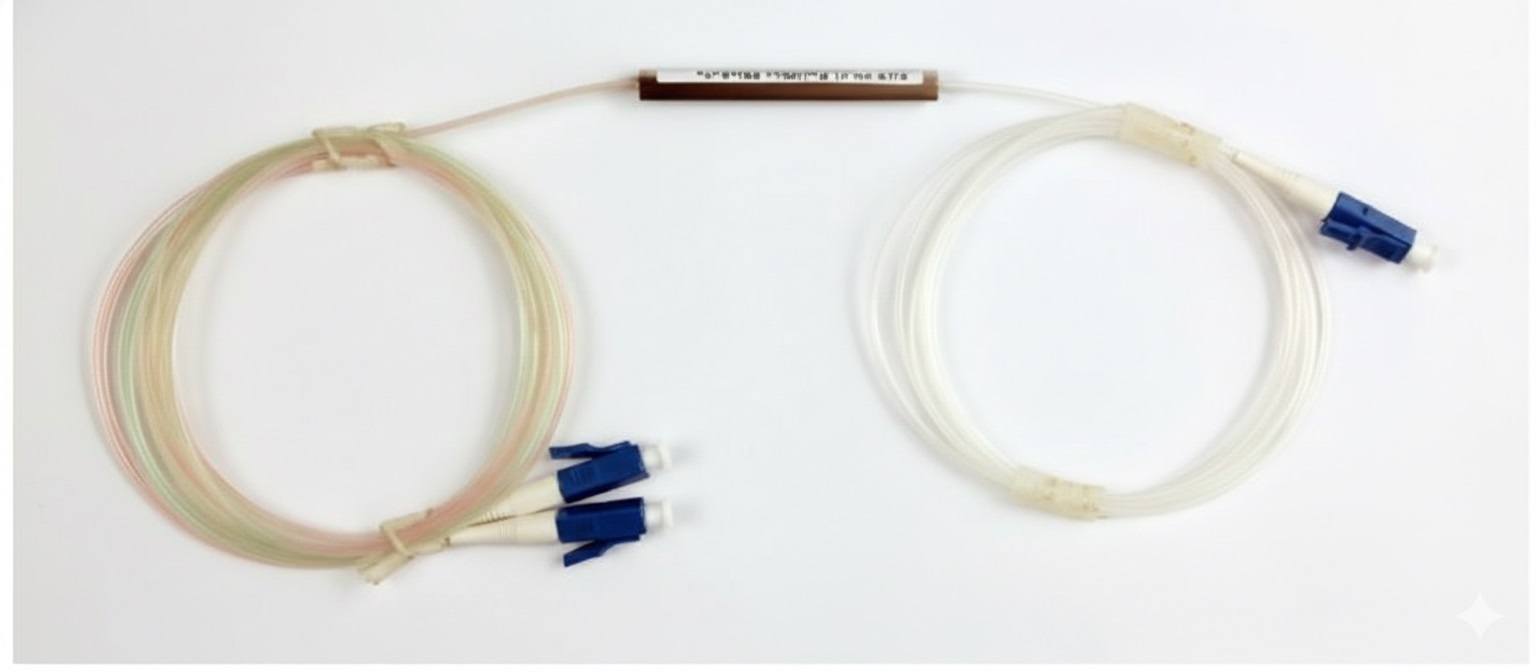

Mặc dù chủ yếu được sử dụng với cáp quang đơn mode trong các triển khai PON, bộ chia tín hiệu cũng có thể chia tín hiệu quang trong các hệ thống đa mode. Có hai loại khác nhau: bộ chia sóng quang phẳng (PLC) và bộ chia hai chân ghép nối (FBT). Bộ chia PLC sử dụng chip chia quang để chia tín hiệu đồng đều và hỗ trợ tỷ lệ chia cao hơn. Chúng có thể hoạt động trong phạm vi nhiệt độ rộng hơn và hoạt động tốt cho các ứng dụng WDM sử dụng nhiều bước sóng để truyền dẫn, đó là lý do tại sao chúng là công nghệ bộ chia chính được sử dụng trong các triển khai PON. Chúng đặc biệt phù hợp với tỷ lệ chia thấp hơn. Bộ chia FBT thường không đắt tiền vì chúng được làm từ các vật liệu dễ kiếm. Chúng cũng không chia tín hiệu đều nhau, cho phép tự chia. Ví dụ, các giải pháp TAP thường sử dụng công nghệ FBT để phân bổ 70% tín hiệu cho mạng và 30% cho việc giám sát.

‍
