Việc tận dụng các tính năng an toàn trong bộ nhớ flash NOR có thể nâng cao độ tin cậy và tính toàn vẹn của các ứng dụng trên hệ thống Linux.

Việc tận dụng các tính năng an toàn trong bộ nhớ NOR Flash, chẳng hạn như sửa lỗi và kiểm tra tính toàn vẹn dữ liệu, có thể nâng cao độ tin cậy và tính toàn vẹn của các ứng dụng trên hệ thống Linux, đặc biệt là trong các lĩnh vực an toàn quan trọng như ô tô (ví dụ: hệ thống thông tin giải trí trên xe, hệ thống hỗ trợ lái xe nâng cao, viễn thông) và tự động hóa công nghiệp (ví dụ: bảng điều khiển HMI). Linux, một hệ điều hành mã nguồn mở, có các sáng kiến hỗ trợ các ứng dụng an toàn quan trọng và tận dụng các khung công tác hiện có để truy cập bộ nhớ NOR Flash, cho phép phát triển các ứng dụng đáng tin cậy và an toàn hơn trên Linux.

Linux dành cho các hệ thống có yêu cầu an toàn cao.

Linux đã phát triển thành một nền tảng đa năng được sử dụng trong nhiều hệ thống khác nhau. Bản chất mã nguồn mở và sự phát triển cộng đồng góp phần vào tính ổn định, khả năng tùy chỉnh và sự phổ biến của nó trong giới lập trình viên và các tổ chức. Linux được sử dụng rộng rãi trong các hệ thống nhúng như thiết bị điện tử tiêu dùng, hệ thống điều khiển công nghiệp và hệ thống ô tô nhờ khả năng hỗ trợ phần cứng rộng rãi, tính linh hoạt và cộng đồng lập trình viên lớn mạnh.

Chứng nhận an toàn chức năng là yếu tố then chốt trong nhiều hệ thống, chẳng hạn như công nghiệp và ô tô, nơi ngay cả những lỗi nhỏ cũng có thể dẫn đến hậu quả nghiêm trọng, bao gồm hư hỏng thiết bị, thương tích hoặc tử vong. Do đó, các tiêu chuẩn và quy định về an toàn, như IEC 61508 và ISO 26262, được thiết lập để đảm bảo các hệ thống đáp ứng các yêu cầu an toàn nghiêm ngặt. Việc tuân thủ các tiêu chuẩn này là điều cần thiết đối với các công ty phát triển các hệ thống an toàn quan trọng, và họ phải đánh giá và xác minh cẩn thận các thành phần và công nghệ được sử dụng trong sản phẩm của mình.

Cộng đồng Linux phát triển và duy trì nhiều sáng kiến khác nhau nhằm giải quyết các nhu cầu an toàn hệ thống này, bao gồm các dự án như dự án Enabling Linux in Safety Applications (ELISA), dự án này nỗ lực định nghĩa và duy trì một bộ công cụ và quy trình chung có thể giúp các công ty chứng minh rằng các hệ thống dựa trên Linux đáp ứng các yêu cầu an toàn cần thiết để được chứng nhận.

Trong lĩnh vực ô tô, Automotive Grade Linux (AGL) là một nền tảng tham chiếu mã nguồn mở dành cho điều khiển ô tô dựa trên phần mềm, được gọi là AGL SoDeV. AGL đang hợp tác với dự án ELISA để hỗ trợ các ứng dụng trong tương lai tuân thủ tiêu chuẩn Mức độ Toàn vẹn An toàn Ô tô (ASIL) trong khuôn khổ SoDeV. Những sáng kiến này chứng minh tiềm năng của Linux trong việc sử dụng cho các hệ thống an toàn quan trọng.

Bộ nhớ flash NOR dành cho các hệ thống an toàn quan trọng.

Bộ nhớ flash NOR là một loại bộ nhớ không khả biến, cung cấp độ tin cậy cao, tốc độ đọc nhanh và khả năng truy cập ngẫu nhiên nhanh chóng. Điều này làm cho nó lý tưởng để lưu trữ mã khởi động, ảnh hệ điều hành và phần mềm ứng dụng trong các hệ thống nhúng khác nhau, bao gồm các hệ thống dựa trên Linux và các hệ thống an toàn quan trọng, nơi tính toàn vẹn dữ liệu và thời gian hoạt động của hệ thống là rất quan trọng. Là một thành phần quan trọng trong các hệ thống này, bộ nhớ flash NOR phải đáp ứng các tiêu chuẩn an toàn nghiêm ngặt để đảm bảo hoạt động đáng tin cậy.

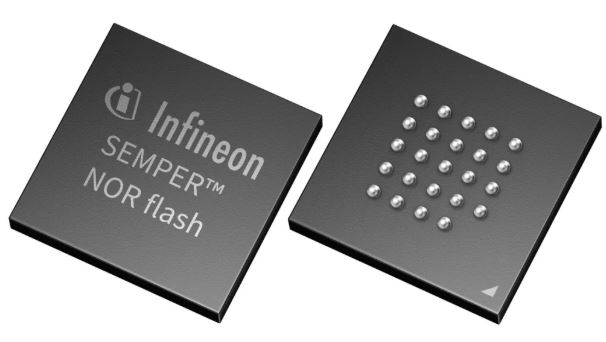

Để đạt được điều này, một số thiết bị bộ nhớ flash NOR có chứng nhận an toàn chức năng ASIL và các tính năng an toàn nâng cao. Ví dụ, bộ nhớ flash NOR SEMPER của Infineon có các tính năng an toàn sau:

• Mã sửa lỗi tích hợp: Tính năng này giúp phát hiện và sửa chữa các lỗi có thể xảy ra trong quá trình lưu trữ hoặc truy xuất dữ liệu, đảm bảo tính toàn vẹn và độ tin cậy của dữ liệu.
• Kiểm tra tính toàn vẹn dữ liệu: Tính năng này tính toán kiểm tra dư tuần hoàn (CRC) trong phạm vi địa chỉ do người dùng xác định để phát hiện bất kỳ lỗi nào xảy ra trong quá trình khởi động hệ thống hoặc theo lệnh của người dùng.
• Bảo vệ phân vùng nâng cao: Tính năng này bảo vệ các phân vùng khỏi việc lập trình và xóa dữ liệu ngoài ý muốn, ngăn ngừa lỗi hệ thống.
• Phát hiện mất điện trong quá trình xóa phân vùng: Tính năng này sử dụng chỉ báo mất điện cho mỗi lần xóa phân vùng để cảnh báo về sự cố mất điện trong quá trình xóa phân vùng, cho phép hệ thống liên tục giám sát trạng thái của hoạt động xóa phân vùng đó.

‍

Sử dụng các tính năng an toàn trong ứng dụng Linux.

Để minh họa việc sử dụng các tính năng an toàn trong bộ nhớ flash NOR, hãy xem xét một ứng dụng chẩn đoán giám sát và theo dõi trạng thái của bộ nhớ flash NOR. Nói chung, việc điều khiển và tương tác với các thiết bị phần cứng cụ thể từ phần mềm ứng dụng yêu cầu trình điều khiển thiết bị. Trình điều khiển thiết bị quản lý việc giao tiếp giữa hệ điều hành hoặc ứng dụng và phần cứng. Trình điều khiển thiết bị cung cấp một giao diện tiêu chuẩn, tách biệt các chi tiết cấp thấp và chi tiết dành riêng cho thiết bị, cho phép các nhà phát triển tương tác với các thiết bị phần cứng một cách nhất quán và dễ dàng.

Nhìn chung, giao diện tiêu chuẩn cho trình điều khiển thiết bị bộ nhớ flash NOR bao gồm một tập hợp các lệnh và chức năng chung để các ứng dụng đọc và ghi dữ liệu, cũng như xóa các sector. Tuy nhiên, để hỗ trợ các tính năng an toàn dành riêng cho thiết bị, trình điều khiển thiết bị có thể cần được tùy chỉnh để phù hợp với các tính năng này.

Trong hệ điều hành Linux, Hệ thống con thiết bị công nghệ bộ nhớ (MTD) là một khung quản lý các thiết bị bộ nhớ flash NOR. Hệ thống con MTD bao gồm một tập hợp các trình điều khiển thiết bị và tiện ích cho phép Linux tương tác với các thiết bị bộ nhớ flash NOR, thực hiện các chức năng như đọc, ghi và xóa dữ liệu.

Để hỗ trợ các tính năng dành riêng cho thiết bị, Linux cung cấp một cơ chế gọi là ioctl (điều khiển đầu vào/đầu ra), cho phép các ứng dụng gửi lệnh đến trình điều khiển thiết bị để thực hiện các hành động cụ thể hoặc truy xuất dữ liệu không thuộc giao diện chuẩn. Điều này cho phép các nhà phát triển truy cập và sử dụng các tính năng dành riêng cho thiết bị. Để triển khai các tính năng dành riêng cho thiết bị bằng ioctl, trình điều khiển thiết bị phải định nghĩa các lệnh ioctl cần thiết và các cấu trúc dữ liệu liên quan, đồng thời viết mã thích hợp để xử lý các lệnh này và thực thi chúng khi cần thiết.

Trong bối cảnh các tính năng an toàn trong bộ nhớ flash NOR, điều này có thể đạt được bằng cách định nghĩa lại các lệnh và triển khai mã liên quan trong trình điều khiển MTD. Bằng cách này, hệ thống con MTD có quyền truy cập vào các tính năng an toàn, cho phép các nhà phát triển tạo ra các ứng dụng chẩn đoán.

Trong các hệ thống nhúng hiện đại, thiết kế hệ thống trên chip (SoC) tích hợp ngày càng trở nên phổ biến. Các SoC này kết hợp nhiều lõi xử lý, chẳng hạn như bộ xử lý ứng dụng, bộ xử lý thời gian thực và vi điều khiển, cùng với nhiều thiết bị ngoại vi và giao diện khác nhau, trên một chip duy nhất. Hệ điều hành Linux thường chạy trên bộ xử lý ứng dụng, trong khi các hệ điều hành thời gian thực (RTOS) hoặc thậm chí là môi trường bare-metal (không có hệ điều hành) chạy trên bộ xử lý thời gian thực hoặc vi điều khiển, tạo ra các miền chức năng riêng biệt. Cấu hình này cho phép hệ thống xử lý cả các tác vụ tính toán tổng quát và các chức năng quan trọng về thời gian và an toàn trên một chip duy nhất.

Trong các hệ thống này, bộ nhớ flash NOR thường là một phần của hệ điều hành thời gian thực (RTOS) hoặc miền bare-metal và được quản lý bởi các ứng dụng hoặc trình điều khiển thiết bị trong các miền đó. Linux, chạy trên bộ xử lý ứng dụng, thường nằm ở một vị trí lưu trữ riêng biệt như eMMC và không có quyền truy cập trực tiếp vào bộ nhớ flash NOR.

Tuy nhiên, môi trường Linux phù hợp hơn cho các ứng dụng chẩn đoán có thể tương tác với các hệ thống khác hoặc con người, nhờ vào thư viện và khả năng hệ thống con phong phú của Linux dành cho mạng, giao diện người dùng đồ họa (GUI), v.v. Trong những trường hợp như vậy, cần phải tạo điều kiện thuận lợi cho cơ sở hạ tầng giao tiếp liên bộ xử lý (IPC) để các ứng dụng chẩn đoán trong môi trường Linux có thể truy cập gián tiếp vào bộ nhớ flash NOR thông qua các ứng dụng và trình điều khiển thiết bị trong môi trường RTOS/bare-metal.

OpenAMP là một dự án mã nguồn mở cung cấp một triển khai tiêu chuẩn hóa của giao tiếp liên bộ xử lý (IPC), dựa trên các thành phần sau:

• Bộ nhớ dùng chung: Một phần bộ nhớ mà các bộ xử lý trong các miền khác nhau có thể truy cập. Nó đóng vai trò là nền tảng cho giao tiếp liên bộ xử lý (IPC), cho phép các miền khác nhau trao đổi dữ liệu.
• Virtio: Một giao diện đầu vào/đầu ra ảo tiêu chuẩn cung cấp một giao thức chung để giao tiếp giữa các thiết bị, cho phép tạo ra các thiết bị ảo và hàng đợi để truyền dữ liệu.
• RPMsg: Một giao thức nhắn tin nhẹ được xây dựng trên Virtio, cho phép các bộ xử lý trao đổi tin nhắn một cách dễ dàng và hiệu quả.

Bằng cách sử dụng giao tiếp liên bộ xử lý (IPC), miền Linux có thể truy xuất thông tin chẩn đoán bộ nhớ flash NOR từ các miền khác và truyền dữ liệu đến các hệ thống bên ngoài. Do đó, cơ sở hạ tầng IPC do OpenAMP cung cấp cho phép các ứng dụng chẩn đoán truy cập bộ nhớ flash NOR trên các miền thời gian chạy khác nhau, tạo điều kiện thuận lợi cho việc phát triển các hệ thống an toàn quan trọng yêu cầu trao đổi dữ liệu đáng tin cậy và hiệu quả giữa các miền điện toán.

Bộ nhớ flash NOR cung cấp nhiều tính năng an toàn có thể được tận dụng để nâng cao độ tin cậy và tính toàn vẹn của các ứng dụng trên hệ thống Linux. Bằng cách sử dụng các cơ chế, khung và thành phần hiện có trong Linux, các nhà phát triển có thể xây dựng các ứng dụng Linux khai thác tối đa các tính năng an toàn của bộ nhớ flash NOR, đảm bảo mức độ tin cậy và an toàn hệ thống cao nhất.
