Giới thiệu

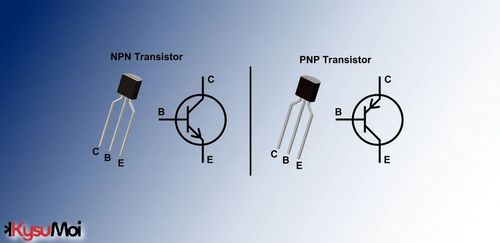

Transistor là một thiết bị bán dẫn được sử dụng để khuKhuếch đại hoặc chuyển mạch tín hiệu điện tử và năng lượng điện. Nó là một thiết bị bán dẫn ba cực với cực góp (C), cực gốc (B) và cực phát (E). Dưới đây, tôi sẽ hướng dẫn bạn cách kiểm tra transistor bằng đồng hồ vạn năng.

Phương pháp 1: Sử dụng đồng hồ vạn năng với transistor NPN.

• Trước tiên, bật đồng hồ vạn năng kỹ thuật số và chọn chế độ đo diode.

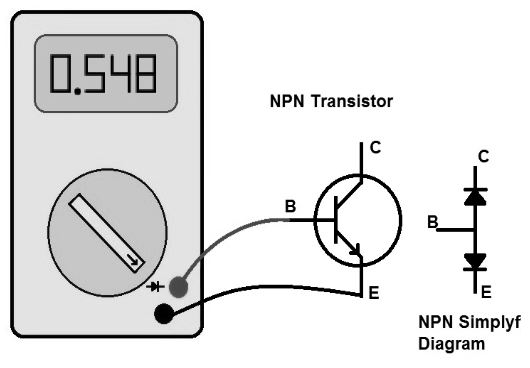

• Nối các đầu dây đo vào các cực của transistor. Giữ các đầu dây đo ở vị trí kết nối này trong vài giây (A).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Nếu đồng hồ vạn năng hiển thị giá trị từ 0 đến trên 150, điều đó cho thấy transistor hoạt động tốt.
• Nếu đồng hồ vạn năng hiển thị 0 hoặc 0.0L, thì transistor bị hỏng.

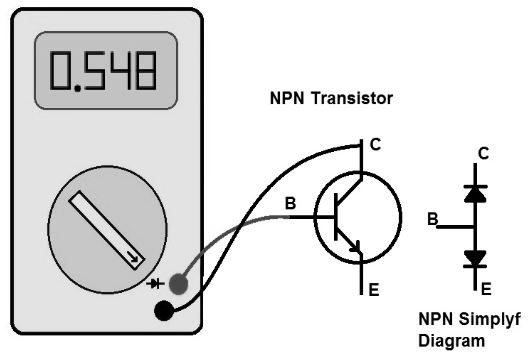

• Nối các đầu dây đo vào các cực của transistor. Giữ các đầu dây đo ở vị trí kết nối này trong vài giây (B).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Nếu đồng hồ vạn năng hiển thị giá trị từ 0 đến trên 150, điều đó cho thấy transistor hoạt động tốt.
• Nếu đồng hồ vạn năng hiển thị 0 hoặc 0.0L, thì transistor bị hỏng.

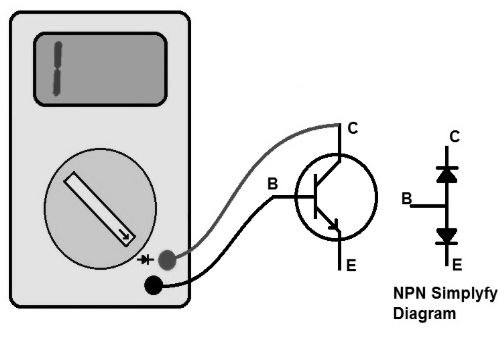

• Nối các đầu dây đo vào các cực của transistor. Giữ các đầu dây đo ở vị trí kết nối này trong vài giây (C).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Chỉ số trên đồng hồ vạn năng cho thấy có 1 bóng bán dẫn (D).

• Nối các đầu dây thử vào các cực của transistor. Giữ các đầu dây thử ở vị trí kết nối này trong vài giây (D).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Chỉ số trên đồng hồ vạn năng cho thấy có 1 bóng bán dẫn (D).


Phương pháp 2:  Sử dụng đồng hồ vạn năng với transistor PNP.

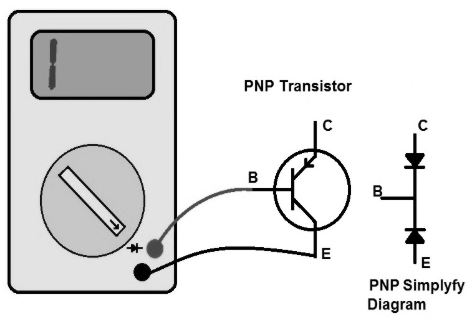

• Nối các đầu dây đo vào các cực của transistor. Giữ các đầu dây đo ở vị trí kết nối này trong vài giây (E).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Chỉ số trên đồng hồ vạn năng cho thấy có 1 bóng bán dẫn (D).

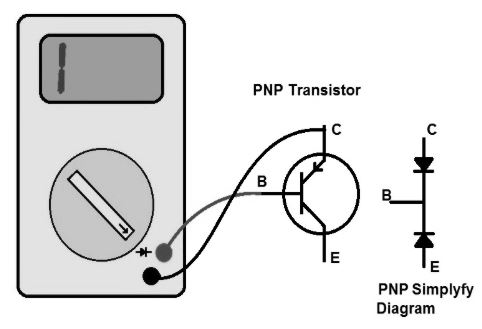

• Nối các đầu dây thử vào các cực của transistor. Giữ các đầu dây thử ở vị trí kết nối này trong vài giây (F).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Chỉ số trên đồng hồ vạn năng cho thấy có 1 bóng bán dẫn (D).

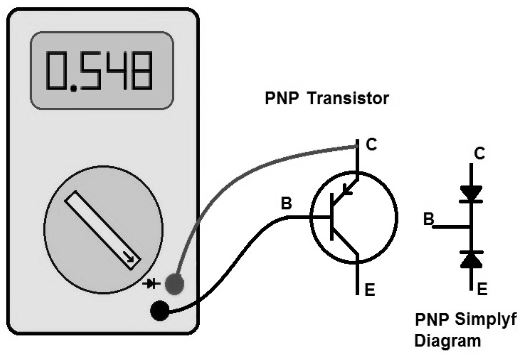

• Nối các đầu dây đo vào các cực của transistor. Giữ các đầu dây đo ở vị trí kết nối này trong vài giây (G).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Nếu đồng hồ vạn năng hiển thị giá trị từ 0 đến trên 150, điều đó cho thấy transistor hoạt động tốt.
• Nếu đồng hồ vạn năng hiển thị 0 hoặc 0.0L, thì transistor bị hỏng.

• Nối các đầu dây đo vào các cực của transistor. Giữ các đầu dây đo ở vị trí kết nối này trong vài giây (H).
• Đọc giá trị đo được hiển thị. Nếu giá trị của transistor nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị của transistor.
• Nếu đồng hồ vạn năng hiển thị giá trị từ 0 đến trên 150, điều đó cho thấy transistor hoạt động tốt.
• Nếu đồng hồ vạn năng hiển thị 0 hoặc 0.0L, thì transistor bị hỏng.

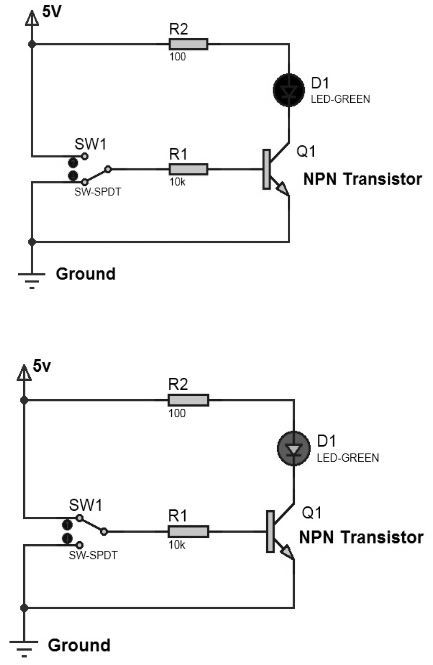

Phương pháp 3: Sử dụng nguồn điện NPN.

• Nếu bạn nhấn nút nguồn , transistor sẽ bật và đèn LED sáng . Ngược lại, nếu bạn nhấn nút nối đất, transistor sẽ tắt và đèn LED tắt. Điều này có nghĩa là mạch hoạt động bình thường; transistor hoạt động tốt . Nếu mạch không hoạt động, transistor bị hỏng.

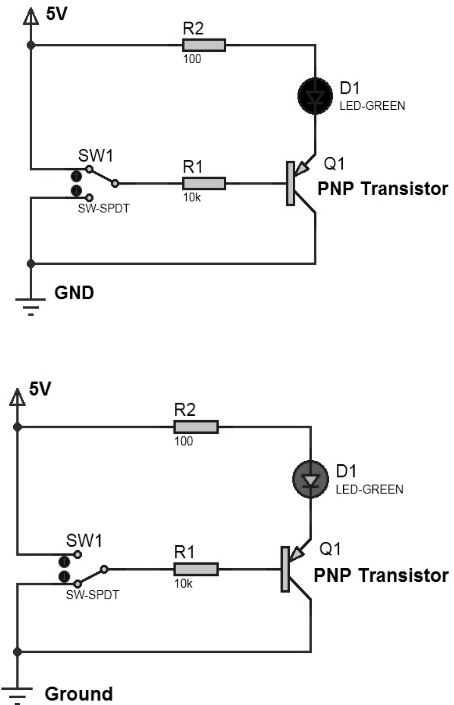

Phương pháp 4: Sử dụng nguồn điện dựa trên transistor PNP.

Nếu bạn nhấn nút nguồn , transistor sẽ đóng và đèn LED tắt. Ngược lại, nếu bạn nhấn nút nối đất, transistor sẽ mở và đèn LED bật . Điều này có nghĩa là mạch hoạt động bình thường; transistor tốt. Nếu mạch không hoạt động; transistor bị hỏng.
