Hãy tưởng tượng rằng bạn đang phát triển một nguyên mẫu máy bay không người lái tiên tiến cho các hoạt động tìm kiếm và cứu nạn. Máy bay không người lái được trang bị nhiều cảm biến công nghệ cao và thiết bị liên lạc. Được thiết kế để xử lý các môi trường khó khăn nhất và cung cấp thông tin quan trọng trong thời gian thực.

Ngay cả sau khi thử nghiệm nghiêm ngặt, kết quả vẫn không nhất quán. Lúc đầu, bạn có thể nghi ngờ rằng nguyên nhân có thể là do lỗi phần mềm phức tạp hoặc sự cố cảm biến. Nhưng vấn đề thực sự đơn giản hơn và không kém phần quan trọng: công tắc phím kích hoạt hệ thống liên lạc khẩn cấp của máy bay không người lái bị trục trặc do kết nối bị lỗi.

Khi bạn sử dụng đồng hồ vạn năng chất lượng cao, theo dõi kỹ lưỡng tính liên tục của điện, bạn có thể xác định được vấn đề nhỏ nhưng quan trọng này. Khám phá này giải quyết bí ẩn và nêu bật vai trò quan trọng của đồng hồ vạn năng đáng tin cậy trong việc đảm bảo hoạt động và độ tin cậy của các dự án lớn mà bạn đang thực hiện.

Dành cho kỹ sư Học cách sử dụng đồng hồ vạn năng để kiểm tra công tắc một cách thành thạo không chỉ là giải quyết vấn đề, mà còn là ngăn ngừa sự cố. Việc sử dụng công cụ này có tầm quan trọng lớn để chẩn đoán chính xác vấn đề. Khắc phục sự cố nhanh chóng và hiệu quả và đảm bảo độ tin cậy của hệ thống

Hướng dẫn này sẽ chỉ cho bạn cách sử dụng đồng hồ vạn năng để kiểm tra công tắc, tăng khả năng bảo trì và thiết kế mạch mạnh mẽ. Để tăng cơ hội thành công tổng thể cho dự án của bạn.

Đồng hồ vạn năng là gì?

Đồng hồ vạn năng là một công cụ cho phép bạn đo các đặc tính điện quan trọng, bao gồm điện áp, dòng điện và điện trở. Từ các thiết bị gia dụng thông thường đến các mạch điện tử phức tạp.

Có hai loại đồng hồ vạn năng chính: analog và kỹ thuật số.

• Đồng hồ vạn năng analog sử dụng kim để hiển thị giá trị đo được trên thang đo in. Mặc dù hữu ích trong các ứng dụng điện, nhưng việc giải thích chính xác các giá trị có thể khó khăn. Điều này đặc biệt đúng đối với những người mới bắt đầu tìm hiểu về chẩn đoán điện.
• Tuy nhiên, đồng hồ vạn năng kỹ thuật số () hiển thị các giá trị đo được bằng số trên màn hình LCD, cung cấp dữ liệu rõ ràng và nhanh chóng. Độ rõ ràng này đặc biệt hữu ích cho người mới bắt đầu, vì nó cho phép đo chính xác ngay lập tức. Ngoài việc dễ sử dụng. Phiên bản kỹ thuật số cũng có các tính năng khác như điều chỉnh phạm vi đo tự động, tự động điều chỉnh phạm vi đo cho phù hợp với thử nghiệm của bạn.

Với những ưu điểm này, Do đó, đồng hồ vạn năng kỹ thuật số là một lựa chọn phổ biến cho nhiều ứng dụng điện. Từ các dự án kỹ thuật chuyên nghiệp đến sở thích điện tử tự làm.

Chọn đồng hồ vạn năng phù hợp để kiểm tra công tắc

Chọn đồng hồ vạn năng phù hợp để kiểm tra công tắc là rất quan trọng để chẩn đoán chính xác và hiệu quả. Dưới đây là một số tính năng chính cần xem xét:

• Điều chỉnh phạm vi tự động: Tính năng này cho phép đồng hồ vạn năng tự động điều chỉnh phạm vi đo chính xác cho giá trị bạn đang đo. Điều này giúp đơn giản hóa quá trình kiểm tra và giảm khả năng xảy ra lỗi, đặc biệt hữu ích để kiểm tra nhanh hoạt động của các công tắc.
• Độ chính xác: Hãy tìm một đồng hồ vạn năng có độ chính xác cao. Các kết quả đọc chính xác là cực kỳ quan trọng để chẩn đoán các vấn đề về công tắc, vì ngay cả những khác biệt nhỏ cũng có thể dẫn đến chẩn đoán sai.
• Khả năng đo điện trở thấp: Khả năng đo điện trở thấp là rất quan trọng để kiểm tra công tắc hiệu quả, vì nó giúp xác định các vấn đề như ăn mòn hoặc mài mòn trong các tiếp điểm của công tắc, có thể cản trở hiệu suất.
• Độ bền và độ tin cậy: Chọn một đồng hồ vạn năng được biết đến với độ bền và độ tin cậy. Thiết bị chắc chắn sẽ chịu được việc sử dụng thường xuyên và cung cấp các phép đo chính xác nhất quán mọi lúc.

Xem xét đồng hồ vạn năng đã qua sử dụng Keysight chất lượng cao có thể là một lựa chọn thông minh. Nếu bạn đang tìm kiếm một lựa chọn hiệu quả về chi phí và đáng tin cậy, Keysight cung cấp các công cụ chất lượng cao đã được kiểm tra và hiệu chuẩn kỹ lưỡng. Chọn phiên bản cải tiến sẽ cho phép bạn truy cập vào các tính năng cao cấp với mức giá phải chăng hơn nhiều. Điều này đảm bảo rằng bạn có một công cụ đáng tin cậy để chẩn đoán điện mà không tốn nhiều tiền.

"Tất cả các thiết bị của chúng tôi đều có chất lượng tuyệt vời đã qua sử dụng. Tôi không thích gọi nó là "thiết bị cũ" vì nó còn nhiều hơn thế." – Quản lý tài khoản, Keysight

Cách thức hoạt động của Switch

Về cơ bản, công tắc là một thiết bị đơn giản nhưng thông minh điều khiển dòng điện trong mạch. Nó chủ yếu là việc xác định xem hệ thống điện có hoạt động hay không. Công tắc hoạt động bằng cách bật (ngắt kết nối) hoặc tắt (kết nối). Đường dẫn điện cho phép người dùng dễ dàng bật hoặc tắt thiết bị.

Khi công tắc ở vị trí "TẮT", mạch sẽ mở, khiến dòng điện ngừng chạy. Điều này khiến máy không có điện.

Mặt khác, Lật công tắc sang vị trí "BẬT" sẽ đóng mạch. Điều này cho phép dòng điện chạy liên tục. Chính sự kiểm soát liền mạch dòng điện này cho phép công tắc điều khiển hoạt động của hầu hết mọi thiết bị điện. Từ chiếu sáng gia đình đơn giản đến máy móc công nghiệp phức tạp.

Hiểu được cơ chế cơ bản của công tắc là nền tảng quan trọng để hiểu hoạt động của hệ thống điện. Nó cho thấy rằng một công tắc bật hoặc tắt mạch đơn giản có thể cấp nguồn hoặc tắt các thiết bị, điều khiển hoạt động của các thiết bị đó trong mạng điện.

Các loại công tắc

Công tắc là thiết bị cần thiết để quản lý mạch điện trong nhiều ứng dụng, từ thiết bị gia dụng thông thường đến máy móc công nghiệp phức tạp. Dưới đây là các loại công tắc khác nhau và các ứng dụng phổ biến của chúng:

• Công tắc một cực: Đây là loại công tắc cơ bản nhất. Nó được sử dụng để điều khiển mạch từ một điểm. Nó có hai thiết bị đầu cuối và một cơ chế bật / tắt đơn giản. Điều này làm cho nó trở nên lý tưởng để điều khiển đèn, quạt và các thiết bị đơn giản khác.
• Công tắc hai cực: Tương tự như công tắc một cực, nhưng nó điều khiển hai mạch riêng biệt cùng một lúc. Nó có bốn thiết bị đầu cuối và được sử dụng cho công việc yêu cầu hoạt động đồng thời của hai thiết bị hoặc để chuyển mạch thiết bị điện có điện áp cao.
• Công tắc ba chiều: Công tắc ba chiều được sử dụng theo cặp. Nó cho phép bạn điều khiển một thiết bị duy nhất từ hai vị trí khác nhau. Loại công tắc này thường được tìm thấy ở cầu thang, hành lang hoặc bất kỳ phòng nào có hai lối vào, cho phép điều khiển ánh sáng thuận tiện.
• Công tắc bốn chiều: Khi bạn cần điều khiển đèn hoặc thiết bị từ ba vị trí trở lên. Công tắc bốn chiều được sử dụng cùng với hai công tắc ba chiều. Kiểu lắp đặt này phổ biến trong các phòng lớn. Nhà nhiều tầng hoặc lối đi dài cho phép các điểm điều khiển linh hoạt.
• Công tắc Rocker: Một công tắc hoạt động bằng cách di chuyển cần gạt qua lại để bật hoặc tắt mạch. Công tắc rocker rất linh hoạt. Chúng được sử dụng trong nhiều ứng dụng khác nhau, từ máy móc công nghiệp đến các dự án điện tử nhỏ.
• Công tắc nút nhấn: Đúng như tên gọi. Các công tắc này được kích hoạt khi nhấn, chúng có thể là tạm thời, sẽ trở về trạng thái mặc định khi nhả ra hoặc khóa, sẽ vẫn ở trạng thái mới cho đến khi chúng được nhấn lại. Công tắc nút nhấn phổ biến trong máy. Thiết bị và điện tử tiêu dùng Đối với chức năng Bắt đầu / Dừng
• Công tắc xoay: Loại công tắc này được sử dụng để điều khiển thiết bị thông qua một mặt số có nhiều vị trí. Mỗi vị trí tương ứng với một kết nối mạch khác nhau. Công tắc xoay được sử dụng trong các ứng dụng yêu cầu kiểm soát nhiều hơn là chỉ bật và tắt chúng, chẳng hạn như chọn các chế độ hoạt động khác nhau.
• Công tắc trượt: Loại công tắc này hoạt động bằng cách di chuyển một nút dọc theo thanh ray để bật hoặc tắt mạch. Nó thường được sử dụng trong bộ điều chỉnh độ sáng và bảng điều khiển âm thanh, cho phép san lấp mặt bằng dần dần.

Mỗi loại công tắc có chức năng riêng phù hợp với các ứng dụng khác nhau, thể hiện tính linh hoạt và linh hoạt của công tắc trong thiết kế điện và điện tử.

Các biện pháp phòng ngừa an toàn khi kiểm tra công tắc

Khi kiểm tra công tắc hoặc thực hiện bất kỳ công việc điện nào. Tập trung vào an toàn là ưu tiên hàng đầu. Điện gây ra rủi ro đáng kể nếu không được xử lý cẩn thận. Dưới đây là một số biện pháp phòng ngừa an toàn quan trọng cần tuân theo:

• Tắt nguồn ở cầu dao: Trước khi bắt đầu bất kỳ thử nghiệm nào, hãy đảm bảo rằng nguồn điện trên mạch bạn đang làm việc đã được tắt hoàn toàn ở cầu dao. Quy trình này đặc biệt quan trọng để ngăn ngừa điện giật hoặc đoản mạch ngẫu nhiên.
• Kiểm tra xem không có voltage: Ngay cả sau khi tắt nguồn, nên sử dụng máy kiểm tra điện áp để xác minh rằng không có dòng điện chạy qua mạch. Đừng cho rằng mạch không có dòng điện cho đến khi bạn tự kiểm tra nó.
• Mang thiết bị bảo hộ: Kính bảo hộ và găng tay có thể giúp bảo vệ bạn khỏi tia lửa điện bất ngờ tiềm ẩn hoặc tiếp xúc với các bộ phận sắc nhọn. Chọn thiết bị được chứng nhận cho công việc điện sẽ tăng thêm mức độ an toàn.
• Sử dụng các công cụ cách điện: Dụng cụ có tay cầm cách điện giúp bảo vệ chống điện giật tốt hơn. Đảm bảo rằng đồng hồ vạn năng và các thiết bị khác bạn sử dụng ở trong tình trạng tốt và hỗ trợ voltage bạn sẽ sử dụng.
• Cập nhật thông tin: Nghiên cứu và hiểu các yêu cầu và tiêu chuẩn điện liên quan đến công việc của bạn. Hiểu các nguyên tắc an toàn điện sẽ giúp bạn xác định các mối nguy hiểm tiềm ẩn trước khi chúng trở nên nghiêm trọng.

Làm theo các mẹo này không chỉ giúp giữ an toàn cho bạn mà còn giúp bảo vệ tính toàn vẹn của thiết bị bạn đang sử dụng. Khi làm việc với điện, phải luôn cẩn thận đặc biệt để ngăn ngừa tai nạn và thương tích.

Thiết lập đồng hồ vạn năng của bạn để kiểm tra công tắc

Để có thể kiểm tra hiệu quả công tắc bằng đồng hồ vạn năng. Nó là cần thiết lập thiết bị một cách chính xác. Dưới đây là hướng dẫn chi tiết về quy trình chuẩn bị đồng hồ vạn năng của bạn để kiểm tra công tắc, đặc biệt nhấn mạnh vào việc sử dụng chế độ kiểm tra liên tục:

1. Để đảm bảo an toàn: Đảm bảo rằng nguồn điện đã được tắt ở cầu dao và kiểm tra bằng voltage tester.
2. Chọn chế độ kiểm tra liên tục: Xoay nút xoay của đồng hồ vạn năng sang cài đặt liên tục, thường có biểu tượng là mũi tên tạo thành hình tròn hoặc biểu tượng sóng âm thanh.
3. Kiểm tra hoạt động của đồng hồ vạn năng: Trước khi kiểm tra công tắc, hãy đảm bảo rằng đồng hồ vạn năng của bạn đang hoạt động bình thường bằng cách chạm vào các đầu dò với nhau. Chế độ kiểm tra tính liên tục đang hoạt động sẽ phát ra tiếng bíp, cho biết mạch đã hoàn tất.
4. Chuẩn bị công tắc để kiểm tra: Ngắt kết nối công tắc khỏi mạch để cách ly mạch để kiểm tra chính xác.

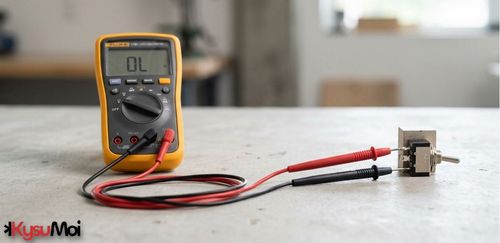

5. Kết nối đầu dò đồng hồ vạn năng: Kết nối một đầu dò với một đầu cuối của công tắc và kết nối đầu dò kia với đầu cuối kia.

Cài đặt liên tục trên đồng hồ vạn năng của bạn đặc biệt quan trọng để kiểm tra công tắc, vì nó giúp xác định xem công tắc có đang tạo đường dẫn dòng điện chạy liên tục hay không.

Khi bật (tắt) công tắc, đồng hồ vạn năng sẽ phát ra tiếng bíp liên tục. Điều này chỉ ra rằng chu kỳ là liên tục. Nếu không có âm thanh, mạch đang hở, cho thấy có thể có vấn đề với công tắc.

Phương pháp này là một cách nhanh chóng và hiệu quả để đánh giá tính toàn vẹn hoạt động của công tắc, đảm bảo rằng nó hoạt động như dự kiến trong hệ thống điện.

Cách kiểm tra hoạt động của công tắc

Kiểm tra hoạt động của công tắc đảm bảo rằng công tắc đang hoạt động như dự kiến. Bằng cách điều chỉnh dòng điện qua mạch. Dưới đây là cách mô phỏng hoạt động của công tắc và diễn giải các chỉ số từ đồng hồ vạn năng cho các loại công tắc khác nhau:

1. Đảm bảo an toàn: Bắt đầu bằng cách đảm bảo rằng tất cả các công tắc nguồn mạch đã được tắt. Sử dụng voltage tester để xác nhận rằng không có dòng điện chạy qua.
2. Thiết lập đồng hồ vạn năng của bạn: Để kiểm tra chức năng, hãy đặt đồng hồ vạn năng của bạn để đo điện áp (V) hoặc tính liên tục, tùy thuộc vào loại kiểm tra bạn đang thực hiện.
3. Chuẩn bị công tắc: Nếu có thể, hãy tháo hoặc cách ly công tắc khỏi môi trường hoạt động, điều này có thể yêu cầu nới lỏng các vít của công tắc khỏi tường và kéo chúng ra với dây vẫn còn gắn vào.

Công tắc một cực

• Kiểm tra tính liên tục: Khi công tắc ở vị trí "TẮT", không được có tính liên tục.
• Kiểm tra voltage: Kết nối một đầu dò với thiết bị đầu cuối được kết nối với nguồn điện và đầu dò kia với thiết bị đầu cuối đầu ra. Bật Nếu giá trị đo được gần với voltage của nguồn điện. Điều này cho thấy rằng công tắc đang hoạt động.

Công tắc hai cực

• Thực hiện kiểm tra tương tự như công tắc một cực, nhưng kiểm tra riêng cả hai bộ đầu nối, vì công tắc hai cực điều khiển hai mạch riêng biệt.

Công tắc ba chiều

• Kiểm tra tính liên tục: Kiểm tra giữa đầu nối chung và từng đầu nối dây riêng biệt. Khi bạn chuyển đổi Tính liên tục sẽ chuyển đổi giữa hai đầu nối nguồn.
• Kiểm tra voltage: Khi mạch có dòng điện chạy qua, hãy kiểm tra xem có voltage ở đầu nối đồng đầu nối. Khi công tắc ở các vị trí khác nhau, nó cho biết rằng nó đang hoạt động bình thường.

Công tắc bốn chiều

• Kiểm tra tính liên tục: Kiểm tra tính liên tục giữa các cặp đầu nối đối lập theo đường chéo. Công tắc chuyển đổi Tính liên tục sẽ thay đổi từ cặp đầu nối này sang cặp đầu nối khác.

Giải thích các chỉ số từ đồng hồ vạn năng

• Kiểm tra tính liên tục: Tiếng bíp hoặc điện trở bằng không cho biết mạch đã đóng (công tắc đang bật), trong khi không có tiếng bíp hoặc điện trở là vô hạn. cho biết mạch đang hở (tắt).
• Chuyến baytage Kiểm tra: Nếu vol đo đượctage giá trị gần với vol dự kiếntage khi công tắc "BẬT", đó là hoạt động bình thường. Nếu không có phép đo hoặc voltage giá trị thấp hơn đáng kể so với bình thường. Điều này cho thấy có một sự bất thường.

Bằng cách làm theo các bước sau, Bạn có thể kiểm tra hiệu quả hoạt động của các loại công tắc khác nhau, đảm bảo rằng chúng kiểm soát dòng điện một cách chính xác như thiết kế.
