Kiểm tra động cơ DC đúng cách không chỉ đơn thuần là cấp điện và kiểm tra xem trục có quay hay không. Một động cơ hoạt động không ổn định, tiêu thụ dòng điện quá mức, quá nhiệt, phát ra tiếng ồn bất thường hoặc hỏng hóc gián đoạn cần một quy trình chẩn đoán bài bản để xác định nguyên nhân gốc rễ — cho dù đó là cuộn dây bị đoản mạch, chổi than bị mòn, ổ bi bị hỏng, cổ góp bị nhiễm bẩn hoặc hư hỏng lớp cách điện.

Tin vui là hầu hết các lỗi của động cơ DC đều có thể được xác định bằng các thiết bị kiểm tra cơ bản: đồng hồ vạn năng kỹ thuật số (DMM), đồng hồ kẹp và trong một số trường hợp là máy đo điện trở cách điện (megohmmeter). Một quy trình kiểm tra có hệ thống — được thực hiện trước và trong quá trình vận hành động cơ — sẽ chẩn đoán chính xác phần lớn các lỗi của động cơ DC mà không cần thiết bị phòng thí nghiệm chuyên dụng. Hướng dẫn này bao gồm đầy đủ quy trình đó, từ các thử nghiệm trên bàn trước khi khởi động đến các kiểm tra vận hành có tải.

Các biện pháp phòng ngừa an toàn trước khi bắt đầu

Việc kiểm tra động cơ DC tiềm ẩn cả nguy hiểm về điện và cơ khí. Trước khi bắt đầu bất kỳ quy trình kiểm tra nào, hãy tuân thủ nghiêm ngặt các yêu cầu an toàn sau:

• Ngắt kết nối và khóa nguồn điện — Cách ly động cơ khỏi nguồn điện và thực hiện quy trình khóa/gắn thẻ (LOTO) trước khi tiến hành bất kỳ thử nghiệm nào khi không có điện. Xác nhận trạng thái không có điện bằng máy đo điện áp trước khi chạm vào các cực.
• Xả tụ điện — Nếu mạch động cơ có chứa tụ điện (thường gặp trong các hệ thống truyền động), hãy để thời gian xả đủ hoặc sử dụng điện trở xả trước khi tiếp xúc.
• Cố định trục — Khi thực hiện các thử nghiệm trên bàn làm việc với động cơ đã ngắt kết nối, hãy cố định trục hoặc lưu ý rằng việc cấp điện để thử nghiệm quay sẽ làm cho trục quay — đây là một mối nguy hiểm về mặt cơ học.
• Sử dụng thiết bị đo kiểm định mức — Hãy đảm bảo đồng hồ vạn năng và máy kiểm tra cách điện của bạn có định mức điện áp phù hợp. Đồng hồ vạn năng kỹ thuật số (DMM) tiêu chuẩn được xếp hạng cho môi trường CAT III hoặc CAT IV; hãy sử dụng loại phù hợp với vị trí thử nghiệm của bạn.
• Hãy trang bị đồ bảo hộ cá nhân — Kính bảo hộ và găng tay cách điện là bắt buộc khi làm việc trên các mạch điện đang hoạt động hoặc thực hiện các thử nghiệm xoay.

Bước 1 — Kiểm tra bằng mắt thường: Những điều cần lưu ý trước khi đo đạc

Việc kiểm tra trực quan cẩn thận chỉ mất chưa đến năm phút và thường phát hiện ra lỗi trước khi bất kỳ thiết bị nào được mang đi kiểm tra. Bỏ qua bước này sẽ lãng phí thời gian và có thể bỏ sót những hư hỏng rõ ràng mà chỉ kiểm tra bằng thiết bị sẽ không phát hiện ra.

Ngoại thất và Nhà ở

Kiểm tra vỏ động cơ xem có vết nứt, vết cháy, sự đổi màu do quá nhiệt và hư hỏng vật lý nào không. Sự đổi màu nâu hoặc đen xung quanh các khe thông gió cho thấy hiện tượng quá nhiệt kéo dài — thường do quá tải, tắc nghẽn thông gió hoặc cuộn dây bị đoản mạch. Kiểm tra xem tất cả các phụ kiện lắp đặt còn nguyên vẹn và động cơ được căn chỉnh đúng với tải trọng dẫn động.

Khối đấu dây và hệ thống dây điện

Kiểm tra khối đấu nối xem có bị ăn mòn, lỏng lẻo, cháy xém và hư hỏng lớp cách điện trên dây dẫn hay không. Các đầu nối lỏng lẻo gây ra hiện tượng nóng lên do điện trở, bắt chước các lỗi cuộn dây trong các thử nghiệm điện. Lớp cách điện bị chảy hoặc có vết cháy xém tại khối đấu nối cho thấy đã xảy ra hiện tượng quá tải hoặc ngắn mạch trong quá trình hoạt động của động cơ.

Bộ phận tiếp xúc chổi than và cổ góp (Động cơ DC chổi than)

Đối với động cơ DC chổi than, hãy tháo nắp che chổi than và kiểm tra chiều dài chổi than, độ căng lò xo và tình trạng bề mặt cổ góp. Chổi than bị mòn đến dưới một phần ba chiều dài ban đầu cần được thay thế ngay lập tức. Bề mặt cổ góp phải nhẵn, có màu đồng đồng nhất và không bị xước, rỗ hoặc bám cặn carbon quá mức. Một lớp màng sẫm màu, phân bố đều trên cổ góp là bình thường và có lợi (gọi là "lớp gỉ" hoặc "lớp men"); cặn bám không đều, các đốm sáng hoặc các rãnh cho thấy có vấn đề.

Trục và ổ bi

Xoay trục bằng tay. Trục phải quay trơn tru với lực cản nhẹ và đều. Nếu trục bị nhám, mài mòn hoặc có các điểm cứng, đó là dấu hiệu cho thấy ổ bi bị hư hỏng và cần được thay thế trước khi đưa động cơ trở lại hoạt động — ổ bi hỏng gây ra hiện tượng tiêu thụ dòng điện bất thường, rung động và cuối cùng sẽ làm hỏng phần ứng. Kiểm tra độ rơ dọc trục (từ đầu đến cuối) của trục; nếu độ rơ lớn hơn 0,5 mm ở một động cơ thông thường cho thấy ổ bi bị mòn.

Bước 2 — Kiểm tra điện trở cuộn dây bằng đồng hồ vạn năng

Kiểm tra điện trở cuộn dây là phép thử điện cơ bản nhất đối với động cơ DC. Nó phát hiện các mạch hở (cuộn dây bị đứt), các mạch ngắn giữa các cuộn dây, và — kết hợp với dữ liệu trên nhãn động cơ — xác định các hư hỏng cách điện nghiêm trọng bên trong chính cuộn dây.

Thiết bị cần thiết

Đặt đồng hồ vạn năng kỹ thuật số ở chế độ đo điện trở (Ω). Đối với các giá trị điện trở rất thấp (dưới 1 Ω, thường thấy trong các cuộn dây phần ứng dòng điện cao), đồng hồ đo điện trở bốn dây (Kelvin) hoặc đồng hồ đo điện trở thấp chuyên dụng sẽ cho kết quả đo chính xác hơn bằng cách loại bỏ điện trở của dây dẫn thử nghiệm khỏi phép đo.

Quy trình dành cho động cơ DC chổi than

1. Sau khi ngắt hoàn toàn nguồn điện, hãy đặt đồng hồ vạn năng về thang đo điện trở thấp nhất bao phủ giá trị dự kiến.
2. Đặt lại đồng hồ đo về 0 (nối tắt các đầu đo và ghi lại độ lệch; trừ giá trị này khỏi tất cả các kết quả đo).
3. Cuộn dây phần ứng : Đặt một đầu dò vào mỗi chổi than (hoặc mỗi đầu cực phần ứng). Xoay trục từ từ bằng tay trong khi quan sát giá trị điện trở. Giá trị đo được sẽ thay đổi một cách trơn tru — thường nằm trong khoảng từ 0,5 Ω đến 10 Ω đối với các động cơ nhỏ đến trung bình — luân chuyển qua các giá trị khi các đoạn cổ góp khác nhau tiếp xúc với chổi than. Mạch hở đột ngột (OL / điện trở vô cực) cho thấy cuộn dây phần ứng bị đứt. Giá trị đo được gần bằng không (0 Ω) ở bất kỳ vị trí nào cho thấy có hiện tượng ngắn mạch giữa các đoạn cổ góp.
4. Cuộn dây kích từ (động cơ nối tiếp hoặc song song): Đo điện trở giữa hai đầu cực kích từ. Điện trở phải ổn định và khớp với thông số ghi trên nhãn hoặc thông số kỹ thuật của nhà sản xuất. Giá trị đo được thấp hơn mức bình thường cho thấy cuộn dây kích từ bị đứt; giá trị đo được thấp hơn đáng kể so với dự kiến ​​cho thấy có vòng dây bị ngắn mạch bên trong cuộn dây kích từ.

Quy trình dành cho động cơ DC không chổi than (BLDC)

Động cơ BLDC có cuộn dây stato ba pha (được ký hiệu là U, V, W hoặc A, B, C). Đo điện trở giữa mỗi cặp cực: UV, VW và UW. Cả ba giá trị đo được phải bằng nhau — thông thường nằm trong phạm vi ±5% so với nhau và phù hợp với thông số kỹ thuật của nhà sản xuất. Mạch hở (OL) ở bất kỳ pha nào cho thấy cuộn dây bị đứt. Các giá trị đo không bằng nhau cho thấy có hiện tượng ngắn mạch cục bộ hoặc lỗi kết nối ở một pha. Giá trị đo bằng không ở bất kỳ pha nào cho thấy có hiện tượng ngắn mạch trực tiếp.

Bước 3 — Kiểm tra điện trở cách điện (Kiểm tra Megger)

Thử nghiệm điện trở cách điện — thường được gọi là "thử nghiệm Megger" theo tên dụng cụ sử dụng — đo điện trở giữa các cuộn dây động cơ và khung động cơ (nối đất). Nó phát hiện sự suy giảm cách điện do hơi ẩm xâm nhập, nhiễm bẩn, hư hỏng cơ học và lão hóa nhiệt trước khi xảy ra sự cố cách điện hoàn toàn (lỗi chạm đất).

Đồng hồ vạn năng kỹ thuật số (DMM) thông thường không thể thực hiện phép thử này một cách đáng tin cậy. Máy đo điện trở cách điện (megohmmeter) sẽ cấp điện áp thử DC — thường là 500V DC cho các động cơ có công suất lên đến 1.000V — và đo dòng điện rò rỉ để tính toán điện trở cách điện theo đơn vị megohm (MΩ).

Thủ tục

1. Ngắt kết nối động cơ khỏi tất cả các nguồn điện và khỏi bộ điều khiển hoặc bộ truyền động của nó. Nối tắt tất cả các cực của động cơ với nhau để tạo thành một điểm kiểm tra duy nhất.
2. Nối một đầu dây của máy đo điện trở cách điện vào các cực bị chập của động cơ và đầu dây còn lại vào khung động cơ (nối đất).
3. Cấp điện áp thử nghiệm trong 60 giây và ghi lại giá trị điện trở cách điện.
4. Để đánh giá chi tiết hơn, hãy ghi lại các chỉ số ở phút thứ 1 và phút thứ 10. Tỷ lệ (chỉ số đo ở phút thứ 10 ÷ chỉ số đo ở phút thứ 1) được gọi là Chỉ số Phân cực (PI) . PI trên 2,0 cho thấy khả năng cách điện tốt; dưới 1,0 cho thấy khả năng cách điện bị suy giảm nghiêm trọng.

Giải thích kết quả

Theo tiêu chuẩn IEEE 43, quy định chung trong ngành là điện trở cách điện tối thiểu phải là 1 MΩ trên 1.000V điện áp định mức, cộng thêm 1 MΩ . Đối với động cơ DC 24V, mức tối thiểu khoảng 1 MΩ là chấp nhận được; đối với động cơ DC 500V, mức tối thiểu là 1,5 MΩ. Trên thực tế, một động cơ hoạt động tốt sẽ có điện trở cách điện cao hơn 100 MΩ . Các giá trị đo được dưới 1 MΩ cho thấy nguy cơ chạm đất ngay lập tức; các giá trị đo được từ 1–10 MΩ cho thấy sự suy giảm cách điện cần được theo dõi hoặc khắc phục.

Bước 4 — Kiểm tra hoạt động không tải: Kiểm tra dòng điện, tốc độ và hành vi.

Sau khi vượt qua các bài kiểm tra điện trên bàn thử, động cơ đã sẵn sàng cho bài kiểm tra khởi động có kiểm soát trong điều kiện không tải. Bài kiểm tra này giúp phát hiện các lỗi cơ khí, sự cố chuyển mạch và sự mất cân bằng điện nghiêm trọng mà các bài kiểm tra điện trở tĩnh không thể phát hiện được.

Thiết bị cần thiết

Một nguồn điện DC ổn định (hoặc nguồn điện định mức của động cơ), một đồng hồ kẹp hoặc ampe kế mắc nối tiếp để đo dòng điện, và tùy chọn thêm một máy đo tốc độ quay để kiểm tra tốc độ trục.

Thủ tục

1. Cấp điện áp định mức vào các cực của động cơ khi không có tải cơ học trên trục. Sử dụng nguồn điện giới hạn dòng nếu có để bảo vệ chống lại hiện tượng tăng điện áp đột ngột khi khởi động.
2. Quan sát hành vi khởi động. Động cơ phải tăng tốc mượt mà đến tốc độ mong muốn. Hiện tượng giật cục, khựng lại hoặc không khởi động được từ một số vị trí trục nhất định ở động cơ chổi than cho thấy có vấn đề với cổ góp hoặc chổi than.
3. Đo dòng điện không tải bằng đồng hồ kẹp khi động cơ đạt tốc độ ổn định. So sánh với thông số dòng điện không tải ghi trên nhãn động cơ. Dòng điện không tải cao hơn đáng kể so với thông số kỹ thuật cho thấy có ma sát ổ trục, vòng dây bị ngắn mạch hoặc điện áp nguồn không chính xác.
4. Đo tốc độ trục bằng máy đo tốc độ quay và so sánh với tốc độ định mức ghi trên nhãn (đã hiệu chỉnh cho điều kiện không tải — tốc độ không tải thực tế sẽ cao hơn một chút so với tốc độ tải định mức đối với động cơ chổi than).
5. Hãy lắng nghe những âm thanh bất thường: tiếng mài (hư hỏng ổ bi), tiếng tóe lửa không liên tục (sự cố chuyển mạch), tiếng rít cao (cộng hưởng hoặc mất cân bằng), hoặc tiếng đập nhịp nhàng (mất cân bằng cơ học hoặc rôto lệch tâm).
6. Cho động cơ chạy trong 5-10 phút và kiểm tra nhiệt độ bằng cách sờ hoặc dùng nhiệt kế hồng ngoại. Nhiệt độ quá cao khi không tải cho thấy cuộn dây bị đoản mạch, có vấn đề về ổ bi hoặc thông gió không đủ.

Bước 5 — Kiểm tra sức điện động ngược: Xác minh tính toàn vẹn của phần ứng

Thử nghiệm sức điện động ngược (back-EMF) đo điện áp do động cơ tạo ra khi hoạt động như một máy phát điện — xác nhận rằng cuộn dây phần ứng và từ trường đang tạo ra công suất đầu ra như mong đợi. Đây là một phương pháp chẩn đoán đặc biệt hữu ích để phát hiện các vòng dây phần ứng bị ngắn mạch mà phương pháp kiểm tra điện trở có thể bỏ sót.

Thủ tục

1. Ngắt hoàn toàn nguồn điện của động cơ.
2. Nối đồng hồ vạn năng ở chế độ đo điện áp DC vào hai đầu cực của phần ứng động cơ.
3. Quay trục động cơ bằng tay với tốc độ ổn định (hoặc sử dụng máy khoan hoặc động cơ thứ hai nối với trục để có kết quả kiểm soát tốt hơn).
4. Hãy quan sát chỉ số điện áp. Một động cơ DC nam châm vĩnh cửu hoạt động tốt sẽ tạo ra điện áp DC có thể đo được, tỷ lệ thuận với tốc độ trục quay — thông thường nằm trong khoảng vài vôn trên 1.000 vòng/phút tùy thuộc vào thiết kế động cơ.

Giá trị điện áp phản hồi (back-EMF) rất thấp hoặc bằng không khi trục quay cho thấy có vấn đề với cuộn dây phần ứng hoặc, trong động cơ có cuộn dây kích từ, với cuộn dây kích từ. Giá trị điện áp yếu nhưng khác không có thể cho thấy các vòng dây phần ứng bị ngắn mạch, làm giảm số vòng dây hiệu dụng trong cuộn dây.

Bước 6 — Kiểm tra dòng điện tiêu thụ khi có tải

Thử nghiệm vận hành cuối cùng kết nối động cơ với tải thực tế hoặc tải thử nghiệm được kiểm soát và đo dòng điện tiêu thụ ở điều kiện vận hành định mức. Thử nghiệm này xác nhận tình trạng tổng thể của động cơ trong điều kiện thực tế mà nó sẽ gặp phải khi vận hành.

Cần đo những gì

• Dòng điện toàn tải — Không được vượt quá dòng điện định mức ghi trên nhãn quá 5–10% trong điều kiện tải định mức. Dòng điện tăng cao liên tục cho thấy tải quá nặng, điện áp nguồn thấp hơn mức quy định hoặc động cơ có lỗi bên trong làm tăng tổn hao.
• Dòng khởi động (dòng điện đột ngột) — Động cơ DC tiêu thụ dòng điện cao hơn đáng kể khi khởi động so với khi hoạt động ổn định — thường gấp 6-10 lần dòng điện tải đầy đủ đối với kiểu khởi động trực tiếp. Dòng điện đột ngột thấp bất thường có thể cho thấy các kết nối có điện trở cao; dòng điện duy trì cao bất thường sau khi khởi động cho thấy sự kẹt cơ học hoặc lỗi điện.
• Hiện tượng gợn sóng hoặc dao động dòng điện — Dòng điện tiêu thụ ổn định, đều đặn cho thấy động cơ hoạt động tốt. Sự dao động dòng điện định kỳ đồng bộ với vòng quay trục trong động cơ chổi than cho thấy có vấn đề với bộ phận cổ góp hoặc điện trở cuộn dây không đều.

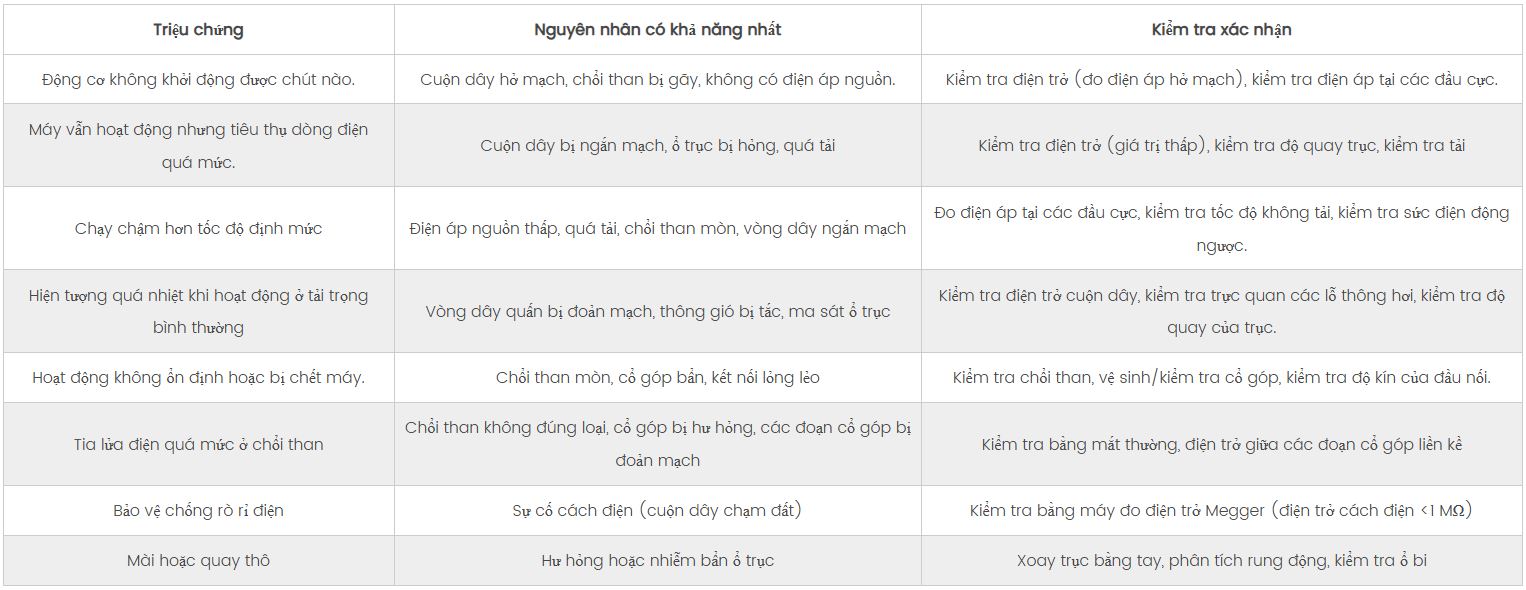

Bảng tham khảo chẩn đoán lỗi động cơ DC

Bảng dưới đây đối chiếu các triệu chứng thường gặp của động cơ DC với các nguyên nhân có khả năng nhất và phương pháp kiểm tra xác nhận hoặc loại trừ từng lỗi:

Kiểm tra động cơ BLDC: Những lưu ý bổ sung

Động cơ DC không chổi than cũng trải qua các thử nghiệm về điện trở cuộn dây và cách điện như đã mô tả ở trên, nhưng cần thêm các kiểm tra cụ thể liên quan đến hệ thống chuyển mạch điện tử của chúng.

Kiểm tra cảm biến hiệu ứng Hall

Hầu hết các động cơ BLDC sử dụng ba cảm biến hiệu ứng Hall để phát hiện vị trí rôto và báo hiệu cho bộ điều khiển động cơ khi nào cần chuyển dòng điện giữa các pha. Để kiểm tra cảm biến Hall: cấp nguồn 5V DC vào chân cấp nguồn (Vcc) của cảm biến và nối đất, sau đó từ từ quay trục động cơ trong khi theo dõi chân đầu ra của mỗi cảm biến bằng đồng hồ vạn năng ở chế độ đo điện áp DC. Mỗi cảm biến phải chuyển đổi một cách trơn tru giữa khoảng 0V (thấp) và 5V (cao) khi nam châm rôto đi qua. Cảm biến nào duy trì điện áp cao liên tục, điện áp thấp liên tục hoặc xuất ra điện áp trung gian thì bị lỗi và cần được thay thế.

Cân bằng điện cảm pha-pha

Để đánh giá chi tiết hơn tình trạng cuộn dây stato của động cơ BLDC, máy đo LCR có thể đo độ tự cảm giữa mỗi cặp pha (UV, VW, UW). Cũng như với điện trở, cả ba giá trị đo được phải xấp xỉ bằng nhau — thông thường nằm trong khoảng ±5% so với nhau . Sự mất cân bằng độ tự cảm đáng kể giữa các pha cho thấy có hiện tượng ngắn mạch cục bộ hoặc cuộn dây bị hỏng ở một pha nào đó.

Kiểm tra dạng sóng điện từ phản hồi

Khi động cơ BLDC quay ngoài, mỗi pha tạo ra một dạng sóng điện áp ngược (back-EMF). Sử dụng máy hiện sóng để theo dõi đồng thời cả ba pha trong khi quay trục sẽ giúp phát hiện rõ các lỗi cuộn dây: ba dạng sóng phải có biên độ giống nhau và cách nhau 120° về thời gian . Dạng sóng có biên độ giảm trên một pha xác nhận có các vòng dây bị ngắn mạch trong pha đó. Thử nghiệm này đặc biệt hữu ích đối với các động cơ BLDC có giá trị cao, nơi cần xác định chính xác vị trí lỗi trước khi tiến hành sửa chữa hoặc thay thế.

Khi nào nên sửa chữa hay thay thế động cơ DC?

Sau khi hoàn thành quy trình kiểm tra, quyết định sửa chữa hay thay thế phụ thuộc vào lỗi được xác định, kích thước và giá trị của động cơ, cũng như sự sẵn có của phụ tùng thay thế.

• Thay thế chổi than và vệ sinh cổ góp — Luôn là giải pháp tiết kiệm chi phí cho động cơ DC chổi than. Việc sửa chữa này giải quyết phần lớn các vấn đề về hoạt động không ổn định, tia lửa điện và suy giảm hiệu suất ở động cơ chổi than và nằm trong khả năng của một kỹ thuật viên có tay nghề.
• Thay thế bạc đạn — Giải pháp tiết kiệm chi phí cho động cơ cỡ trung bình và lớn. Việc thay thế bạc đạn giúp khôi phục hoạt động trơn tru và ngăn ngừa hư hỏng thứ cấp cho cuộn dây do rung động. Đối với động cơ công suất nhỏ, tổng chi phí sửa chữa có thể gần bằng chi phí thay thế — cần đánh giá từng trường hợp cụ thể.
• Quấn lại phần ứng hoặc stato — Chỉ có hiệu quả kinh tế đối với các động cơ lớn, giá trị cao (thường trên 5 kW). Việc quấn lại một động cơ DC nhỏ tốn kém hơn so với việc mua một động cơ thay thế ở hầu hết các thị trường. Đối với động cơ công nghiệp, việc quấn lại bởi một xưởng chuyên sửa chữa động cơ là thông lệ tiêu chuẩn.
• Thay thế động cơ — Đây là quyết định đúng đắn đối với các động cơ công suất nhỏ có cuộn dây bị ngắn mạch hoặc hư hỏng cách điện nghiêm trọng, và đối với bất kỳ động cơ nào mà tổng chi phí sửa chữa vượt quá 50% chi phí thay thế. Ghi lại nguyên nhân gây ra sự cố để lựa chọn động cơ thay thế phù hợp — nếu sự cố là do quá tải hệ thống hoặc chỉ số IP không phù hợp với môi trường, lỗi tương tự sẽ tái diễn nếu chỉ thay thế trực tiếp mà không giải quyết được nguyên nhân gốc rễ.
