Bộ ghép quang:

                    Bộ ghép quang (optocoupler, photocoupler) hay bộ cách ly quang (optoisolator) là một linh kiện truyền tín hiệu điện giữa hai mạch điện được cách ly bằng ánh sáng. Bộ cách ly quang ngăn chặn điện áp cao ảnh hưởng đến hệ thống nhận. Có bốn loại bộ ghép quang phổ biến, mỗi loại sử dụng nguồn LED hồng ngoại nhưng với thiết bị cảm quang khác nhau. Bốn loại này được gọi chung là: transistor quang, transistor Darlington quang, SCR quang và triac quang, như hình bên dưới.

Phương pháp #1:

• Các linh kiện cần thiết: Đồng hồ vạn năng hoặc ôm kế, bộ ghép quang, điện trở 100 ôm, nút nhấn, pin hoặc nguồn điện.
• Bật đồng hồ vạn năng và chọn chế độ đo điện trở.
• Bây giờ hãy kết nối đồng hồ vạn năng (1K Ohm hoặc 10K Ohm) giữa cực phát và cực thu như sau: đầu dò màu đỏ vào cực thu và đầu dò màu đen vào cực phát.
• Bây giờ, hãy mắc nối tiếp một điện trở vài trăm ôm (100 ôm) với cực dương của đèn LED. Sau khi bật nguồn, nhấn nút và bắt đầu tăng điện áp từ 0 đến 2...5 vôn. Bạn sẽ thấy trên đồng hồ đo điện trở (ohmmeter) điện trở đầu ra giảm khi điện áp đầu vào tăng và ngược lại.
• IC ghép quang hoạt động tốt; nếu không thì IC ghép quang sẽ bị hỏng.

‍

Phương pháp #2:

• Các linh kiện cần thiết: Đồng hồ vạn năng hoặc đồng hồ đo điện trở, bộ ghép quang, điện trở 100 ôm, nút nhấn, pin hoặc nguồn điện.
• Bật đồng hồ vạn năng và chọn chế độ đo điện áp DC.
• Bây giờ, hãy mắc nối tiếp một điện trở vài trăm ôm (100 ôm) và một nút nhấn vào cực dương của đèn LED sau khi cấp nguồn DC +5V cho mạch này.
• Nếu nút được nhấn: giá trị đọc từ thẻ âm lượng e gần bằng 0V hoặc 0,2V DC. Ngược lại, nếu nút được nhấn và thao tác nhấn bị hủy: giá trị đọc từ thẻ âm lượng e gần bằng 5V hoặc 4,9V DC. IC ghép quang hoạt động tốt; ngược lại, IC ghép quang bị hỏng.

Phương pháp #3 :

• Các linh kiện cần thiết: Đồng hồ vạn năng hoặc đồng hồ đo điện trở, bộ ghép quang, điện trở 100 ôm, nút nhấn, pin hoặc nguồn điện.
• Bật đồng hồ vạn năng và chọn chế độ đo điện áp DC.
• Bây giờ, hãy mắc nối tiếp một điện trở vài trăm ôm (100 ôm) và một nút nhấn vào cực dương của đèn LED sau khi cấp nguồn DC +5V cho mạch này.

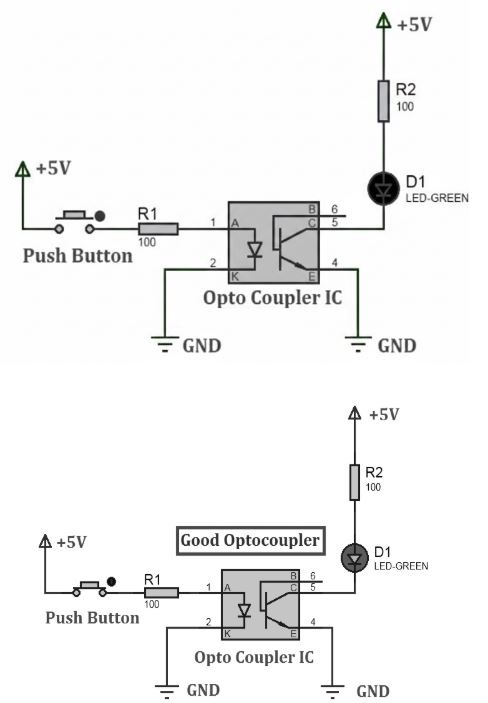

• Nếu nút được nhấn: đèn LED sáng lên. Ngược lại, nếu nút không được nhấn: đèn LED tắt. Điều này có nghĩa là IC ghép quang hoạt động tốt; nếu không, IC ghép quang bị hỏng.

Một vài ứng dụng:

• Điều khiển van điện từ/van.
• chấn lưu đèn
• Kết nối bộ vi xử lý với các thiết bị ngoại vi bằng nguồn điện 115/240 Vac.
• Điều khiển động cơ
• Đèn sợi đốt, bộ điều chỉnh độ sáng
