Cảm biến nhiệt độ khí nạp rất cần thiết để tối ưu hóa hiệu suất động cơ và hỗ trợ sự phát triển của hệ thống phun nhiên liệu điện tử. Việc sử dụng chúng bắt nguồn từ các hệ thống EFI đời đầu, giúp xác định mật độ không khí để tính toán tỷ lệ không khí-nhiên liệu chính xác. Thị trường cảm biến nhiệt độ khí nạp đang phát triển mạnh mẽ trên toàn cầu với triển vọng tích cực trong những năm tới. Các cảm biến này hiện là tiêu chuẩn trong hầu hết các phương tiện hiện đại và đóng vai trò quan trọng trong hệ thống quản lý động cơ. Bài viết này cung cấp giải thích chi tiết về cảm biến nhiệt độ khí nạp, hoạt động và ứng dụng của chúng.

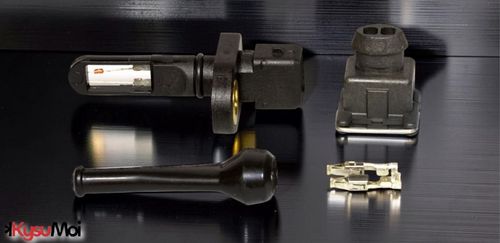

Cảm biến nhiệt độ khí nạp là gì?

Cảm biến nhiệt độ khí nạp là một điện trở nhiệt hai dây, đo nhiệt độ không khí đi vào động cơ, cung cấp thông tin quan trọng cho ECU (Bộ điều khiển động cơ) để tối ưu hóa việc cung cấp nhiên liệu và hiệu suất động cơ. Thông tin này rất quan trọng vì mật độ không khí thay đổi theo nhiệt độ.

Hơn nữa, ECU sử dụng thông tin này để xác định lượng nhiên liệu cần thiết cho quá trình đốt cháy tối ưu. Chức năng của cảm biến nhiệt độ khí nạp là cung cấp cho ECU các số liệu quan trọng để điều chỉnh hỗn hợp nhiên liệu và quá trình đánh lửa.

Điện trở của cảm biến IAT có thể thay đổi theo nhiệt độ, và ECU hiểu được sự thay đổi điện trở này để xác định nhiệt độ không khí. Các cảm biến này có thể được tìm thấy ở nhiều vị trí khác nhau, chẳng hạn như ống dẫn khí nạp giữa hộp lọc gió và thân bướm ga, hoặc thậm chí được tích hợp vào cảm biến MAF (cảm biến lưu lượng khí).

Nguyên lý hoạt động của cảm biến nhiệt độ khí nạp.

Nguyên lý hoạt động của cảm biến nhiệt độ khí nạp là đo nhiệt độ không khí đi qua động cơ và gửi thông tin này đến ECU để tối ưu hóa việc cung cấp nhiên liệu và hiệu suất động cơ. Do đó, cảm biến này sử dụng một điện trở nhiệt có điện trở thay đổi theo nhiệt độ để tạo ra tín hiệu điện áp giao tiếp với nhiệt độ không khí.

Khi nhiệt độ khí nạp thay đổi, điện trở của điện trở nhiệt cũng thay đổi theo. ECU cung cấp điện áp tham chiếu cho điện trở nhiệt này, và sự thay đổi điện trở tạo ra tín hiệu điện áp thay đổi được gửi đến ECU. Tín hiệu điện áp này có thể được phân tích để xác định nhiệt độ khí nạp, và thông tin này được sử dụng để điều khiển hỗn hợp không khí-nhiên liệu và các thông số động cơ khác nhằm đạt hiệu suất và hiệu quả tối ưu.

Thông số kỹ thuật:

Thông số kỹ thuật của cảm biến nhiệt độ khí nạp như sau:

• Cảm biến IAT là một điện trở nhiệt hai dây.
• Độ chính xác nhiệt độ thường nằm trong khoảng ±2°C đến ±5°C.
• Thời gian phản hồi nhanh
• Điện trở của cảm biến này có thể thay đổi theo nhiệt độ và thường giảm khi nhiệt độ tăng.
• Các giá trị điện trở điển hình ở 25°C nằm trong khoảng từ 2,0 kΩ đến 5,0 kΩ.
• Nó thường được lắp đặt trong hộp lọc gió hoặc ống dẫn khí nạp.
• Cảm biến này sử dụng các đầu nối tiêu chuẩn, chẳng hạn như đầu nối Bosch EV1.
• Loại đầu nối là AMP SCS (Hệ thống đầu nối kín).
• Phạm vi nhiệt độ hoạt động từ -40°C đến 125°C.
• Nhiệt độ bảo quản nên nằm trong khoảng từ -40 °C đến 130 °C hoặc cao hơn.

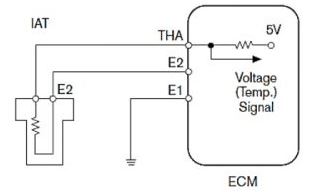

Mạch cảm biến nhiệt độ khí nạp

Cảm biến IAT cùng mạch ECM của nó được thể hiện bên dưới. Do đó, cảm biến nhiệt độ khí nạp, hay cảm biến IAT, nhận điện áp 5V từ ECM, và điện áp này được cấp cho điện trở nhiệt qua cực THA và thoát ra khỏi điện trở nhiệt qua cực E2 trên ECM.

ECM cung cấp điện áp 5V cho cảm biến IAT. Khi không khí đi vào đường ống nạp lạnh, điện trở của cảm biến sẽ tăng lên, do đó làm giảm điện áp được cung cấp từ cảm biến IAT.

Mỗi khi nhiệt độ không khí đi vào đường ống nạp tăng lên, điện trở của cảm biến giảm xuống, do đó điện áp cung cấp cho ECM tăng lên.

Sự thay đổi điện áp trên cảm biến IAT là do sự thay đổi nhiệt độ được ECM đọc và được sử dụng để xác định lượng nhiên liệu phun vào xi lanh động cơ. Trong trường hợp này, lượng nhiên liệu phun vào có thể nhiều hơn nếu thời gian mở van dài hơn.

Tương tự, có thể giảm lượng phun nhiên liệu nếu rút ngắn thời gian mở cửa phun. Do đó, cảm biến nhiệt độ không khí nạp (ATS) là một thành phần cơ bản trong hệ thống phun nhiên liệu và đánh lửa của các phương tiện hiện đại. Nó đo nhiệt độ không khí đi vào động cơ và gửi thông tin này đến ECM, sau đó ECM sẽ thực hiện các điều chỉnh cần thiết để tối ưu hóa hiệu suất động cơ.

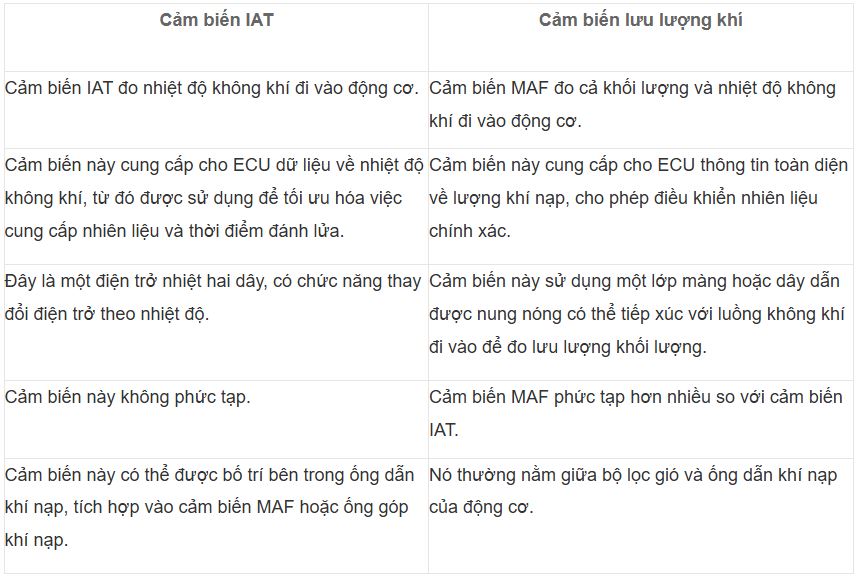

So sánh cảm biến IAT và cảm biến MAF.

Sự khác biệt giữa cảm biến IAT và cảm biến MAF sẽ được thảo luận bên dưới.

Sức mạnh

Những ưu điểm của cảm biến IAT như sau:

• Cảm biến IAT giúp ECU (Bộ điều khiển động cơ) tối ưu hóa hiệu suất động cơ và lượng nhiên liệu cung cấp bằng cách đo chính xác nhiệt độ không khí đi vào động cơ. Điều này ảnh hưởng trực tiếp đến mật độ không khí, và do đó ảnh hưởng đến lượng nhiên liệu cần thiết cho quá trình đốt cháy.
• ECU có thể phân tích chính xác hỗn hợp không khí-nhiên liệu tối ưu bằng cách xác định nhiệt độ không khí nạp, dẫn đến hiệu quả sử dụng nhiên liệu vượt trội.
• Để ngăn ngừa hư hỏng động cơ, hãy chú ý đến các điều kiện tiềm ẩn nguy hiểm, chẳng hạn như các vụ nổ do luồng khí nóng cực mạnh đi vào.
• Cảm biến này rất quan trọng trong các môn thể thao đua xe để duy trì hiệu suất ổn định.
• Nó đóng vai trò quan trọng trong việc kiểm soát khí thải bằng cách đảm bảo động cơ hoạt động với hỗn hợp không khí-nhiên liệu tối ưu.
• Cảm biến IAT cung cấp thông tin quan trọng cho việc quản lý động cơ, bảo vệ nhiệt và chẩn đoán, đảm bảo động cơ hoạt động trong phạm vi an toàn.
• Việc đọc chính xác nhiệt độ không khí giúp ECU tối ưu hóa hiệu quả sử dụng nhiên liệu.
• Đây là một linh kiện bền bỉ và đáng tin cậy.
• Chúng rất dễ lắp đặt vào hệ thống giám sát.

Sự yếu đuối

Nhược điểm của cảm biến IAT như sau:

• Cảm biến IAT bị lỗi có thể dẫn đến một số vấn đề, chẳng hạn như tỷ lệ không khí/nhiên liệu không chính xác hoặc tính toán nhiên liệu sai.
• Cảm biến bị lỗi có thể gửi các chỉ số nhiệt độ không chính xác đến ECU (Bộ điều khiển động cơ), dẫn đến việc tính toán sai tỷ lệ hỗn hợp không khí-nhiên liệu lý tưởng.
• Động cơ bị lỗi có thể biểu hiện nhiều vấn đề khác nhau như chết máy, giật cục, chạy không ổn định, giảm công suất động cơ, tăng tốc chậm chạp và khó khởi động động cơ, v.v.
• Khi tỷ lệ pha trộn không khí-nhiên liệu không chính xác, động cơ sẽ hoạt động kém hiệu quả hơn nhiều, dẫn đến tiêu hao nhiên liệu cao.
• Việc bỏ qua lỗi cảm biến có thể dẫn đến hư hỏng động cơ do hoạt động liên tục với tỷ lệ hỗn hợp không khí-nhiên liệu không chính xác.
• Cảm biến bị lỗi sẽ khiến đèn báo lỗi động cơ (MIL) sáng lên và hiển thị mã lỗi đã được lưu.
• Các cảm biến này có thể gặp sự cố do gỉ sét, bụi bẩn, kết nối kém, dây dẫn bị hỏng, v.v.
• Dữ liệu từ cảm biến IAT, trong một số trường hợp, được sử dụng để điều khiển van EGR (hệ thống tuần hoàn khí thải); do đó, cảm biến bị lỗi sẽ ảnh hưởng đến hoạt động và lượng khí thải của hệ thống EGR.
• Cảm biến IAT bị lỗi có thể kích hoạt chế độ hoạt động không ổn định để đảm bảo mạch IAT được sửa chữa nhanh chóng.

Cách sử dụng

Cảm biến nhiệt độ không khí đầu vào được sử dụng như sau:

• Cảm biến IAT đo nhiệt độ không khí đi vào động cơ, cung cấp thông tin cho ECU để tối ưu hóa việc cung cấp nhiên liệu và hiệu suất động cơ.
• ECU sử dụng dữ liệu từ cảm biến IAT để xác định tỷ lệ không khí/nhiên liệu tối ưu nhằm đạt hiệu quả đốt cháy cao và hiệu suất động cơ tốt nhất.
• Cảm biến này cho phép ECU sử dụng các cảm biến khác để tính toán lượng không khí cung cấp cho động cơ.
• ECU sử dụng dữ liệu nhiệt độ khí nạp (IAT) để điều khiển thời điểm đánh lửa nhằm tối ưu hóa hiệu suất động cơ trong các điều kiện khác nhau.
• Các thành phần này là tiêu chuẩn trong các hệ thống phun nhiên liệu điện tử hiện đại và cung cấp thông tin quan trọng cho việc điều khiển động cơ.
• Chúng được sử dụng trong động cơ diesel và xăng để cải thiện hiệu quả cung cấp nhiên liệu và hiệu suất động cơ.
• Trong lĩnh vực đua xe thể thao, các cảm biến này giúp tối ưu hóa hiệu suất động cơ và đảm bảo cung cấp nhiên liệu đáng tin cậy trong nhiều tình huống khác nhau.
• Được sử dụng để đo nhiệt độ không khí đi vào bên trong các hộ gia đình hoặc nhà máy.
• Một số cảm biến cũng có thể được sử dụng để đo nhiệt độ ống dẫn khí trong các ứng dụng HVAC không ngưng tụ.

Đây là tổng quan về cảm biến IAT, một bộ phận quan trọng được sử dụng trong quản lý động cơ. Nó cung cấp cho ECU thông tin để tối ưu hóa hỗn hợp không khí-nhiên liệu và thời điểm đánh lửa, cuối cùng ảnh hưởng đến hiệu suất và hiệu quả nhiên liệu.
