Cảm biến trong thiết bị IoT thu thập dữ liệu từ môi trường xung quanh, sau đó được xử lý và phân tích để đưa ra quyết định sáng suốt. Chất lượng cảm biến và hiệu quả tích hợp chúng vào kiến trúc tổng thể đóng vai trò quan trọng trong hiệu suất của hệ thống IoT.

Bối cảnh cảm biến IoT

Hệ thống IoT sử dụng nhiều loại cảm biến khác nhau, mỗi loại có một mục đích riêng. Bao gồm:

• Cảm biến chuyển động và định hướng
• Cảm biến hình ảnh, chẳng hạn như máy ảnh và các thiết bị chụp ảnh khác (Hình 1).
• Cảm biến nhiệt độ theo dõi môi trường (Hình 2)
• Cảm biến áp suất theo dõi áp suất của chất lỏng và khí (Hình 3).
• Cảm biến tốc độ theo dõi tốc độ trong các ứng dụng ô tô và công nghiệp

Mỗi loại cảm biến đều đóng một vai trò riêng trong ứng dụng IoT. Ví dụ, cảm biến chuyển động rất cần thiết cho an ninh gia đình, trong khi cảm biến nhiệt độ lại không thể thiếu cho hệ thống HVAC thông minh và giám sát quy trình công nghiệp. Điều quan trọng là phải hiểu rõ nhu cầu cụ thể của ứng dụng IoT và lựa chọn cảm biến đáp ứng các yêu cầu đó.

Tiêu chí lựa chọn cảm biến

Việc lựa chọn cảm biến phù hợp cho ứng dụng IoT là một quyết định phức tạp. Trước hết, cảm biến phải tương thích với kiến trúc phần cứng và phần mềm của thiết bị. Khả năng tương thích này bao gồm mức điện áp, giao thức truyền thông và kích thước vật lý. Đối với các thiết bị IoT chạy bằng pin hoặc từ xa, hiệu suất sử dụng năng lượng là một yếu tố then chốt. Các cảm biến có chế độ tiết kiệm năng lượng và thời gian khởi động nhanh thường được ưu tiên.

Độ chính xác và độ phân giải của cảm biến có thể ảnh hưởng đáng kể đến chất lượng dữ liệu thu thập được. Cảm biến có độ chính xác cao rất cần thiết cho các ứng dụng mà ngay cả những sai số đo lường nhỏ cũng có thể gây ra hậu quả thảm khốc, chẳng hạn như trong các thiết bị y tế.

Ba yếu tố này—khả năng tương thích, hiệu suất năng lượng và độ chính xác—có mối liên hệ mật thiết với nhau. Một cảm biến có thể có độ chính xác cao nhưng lại tiêu thụ quá nhiều năng lượng, khiến nó không phù hợp với các thiết bị chạy bằng pin. Tương tự, một cảm biến công suất thấp có thể không đạt được độ chính xác cần thiết cho một số ứng dụng nhất định. Do đó, cần có một phương pháp tiếp cận cân bằng khi lựa chọn cảm biến, có tính đến các yêu cầu cụ thể của ứng dụng dự định của thiết bị IoT.

Thiết kế mạch tích hợp cảm biến

Việc tích hợp nhiều cảm biến vào một thiết bị IoT không hề dễ dàng.

Những thách thức bao gồm:

• Quản lý nguồn điện: Các cảm biến khác nhau có thể có yêu cầu về điện áp và dòng điện khác nhau, đòi hỏi kiến trúc quản lý nguồn điện phức tạp.
• Xung đột dữ liệu: Khi nhiều cảm biến truyền dữ liệu cùng lúc, có nguy cơ dữ liệu sẽ xung đột, dẫn đến mất dữ liệu.
• Độ phức tạp của mạch: Càng có nhiều cảm biến thì càng có nhiều linh kiện như điện trở, tụ điện và bộ ghép kênh, khiến mạch phức tạp hơn.

Để vượt qua những thách thức này, bạn có thể sử dụng các kỹ thuật như:

• Đa kênh: Cho phép nhiều cảm biến chia sẻ cùng một đường truyền thông tin, giúp giảm số lượng chân GPIO.
• Mạch quản lý nguồn điện hiệu quả: Sử dụng bộ điều chỉnh điện áp và kỹ thuật giới hạn nguồn điện có thể giúp quản lý nhu cầu nguồn điện của các cảm biến khác nhau.
• Thiết kế mô-đun: Thiết kế mạch mô-đun có thể đơn giản hóa quá trình tích hợp, giúp việc thêm hoặc tháo cảm biến dễ dàng hơn.
• Mạch thu năng lượng: Các mạch này có thể tạo ra năng lượng từ các nguồn môi trường như ánh sáng hoặc nhiệt, giúp bạn giảm sự phụ thuộc vào pin.
• Thuật toán sửa lỗi: Các thuật toán này có thể phát hiện và sửa lỗi trong quá trình truyền dữ liệu, đảm bảo tính toàn vẹn của dữ liệu.
• Giao diện cảm biến phổ thông: Đây là giao diện chuẩn giúp đơn giản hóa quá trình tích hợp các loại cảm biến khác nhau.

Việc tích hợp cảm biến vào thiết bị IoT là một nhiệm vụ phức tạp nhưng quan trọng, đòi hỏi thiết kế mạch cẩn thận, từ quản lý năng lượng đến ngăn ngừa va chạm. Thách thức thì rất nhiều, nhưng không phải là không thể.

Khi chuyển từ thiết kế mạch sang giao thức truyền thông, điều quan trọng là phải hiểu rằng việc lựa chọn phương pháp truyền thông cho mạng cảm biến sẽ có ảnh hưởng lớn hơn đến thiết kế và hoạt động của các thiết bị IoT.

Giao thức truyền thông

Các giao thức truyền thông như I2C, SPI và UART thường được sử dụng trong mạng cảm biến. Mỗi giao thức có những ưu và nhược điểm khác nhau.

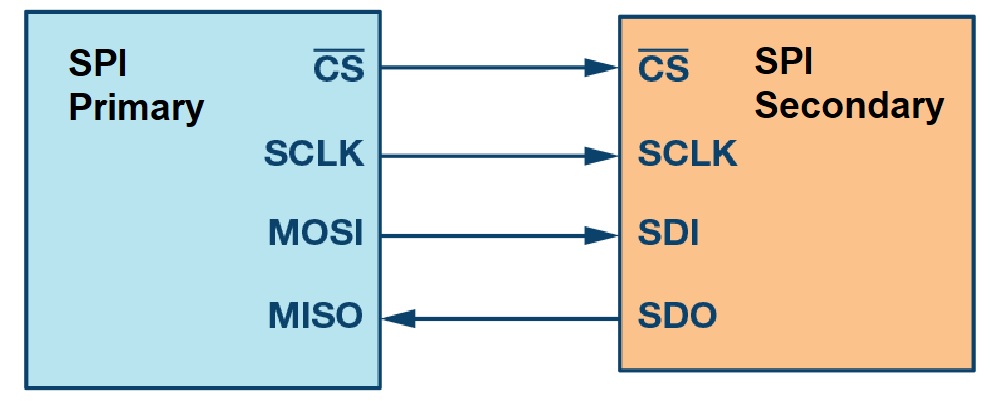

I2C (Hình 4) dễ sử dụng nhưng có thể chậm và thiếu ổn định trong môi trường nhiễu. SPI (Hình 5) nhanh hơn và ổn định hơn nhưng cần nhiều chân hơn để giao tiếp. Mặt khác, UART dễ sử dụng nhưng thiếu các tính năng nâng cao của I2C và SPI.

Việc lựa chọn giao thức truyền thông cũng là một quyết định quan trọng khi thiết kế thiết bị IoT. Ví dụ, yêu cầu về số chân cắm của SPI cao hơn I2C có thể đòi hỏi PCB lớn hơn hoặc định tuyến tín hiệu phức tạp hơn. Khả năng bị nhiễu của I2C có thể đòi hỏi các thành phần lọc bổ sung để giảm nhiễu.

Cho dù đó là sự đơn giản của I2C, tốc độ của SPI, hay tính dễ sử dụng của UART, mỗi giao thức đều có những ưu điểm và nhược điểm riêng, có thể ảnh hưởng đáng kể đến thiết kế mạch và hiệu suất tổng thể của thiết bị. Hiệu quả tương tác của cảm biến phụ thuộc rất nhiều vào độ tin cậy và tốc độ của giao thức truyền thông được chọn.

Cảm biến và nhân viên được kết nối

Sau khi thu thập dữ liệu, dữ liệu sẽ được gửi đến bộ xử lý trung tâm (CPU), bộ vi điều khiển hoặc máy tính ở biên mạng hoặc trên đám mây để phân tích thêm. Dữ liệu này có thể cung cấp thông tin chi tiết cho nhiều ứng dụng, bao gồm giám sát theo thời gian thực, bảo trì dự đoán và thậm chí là ra quyết định tự động.

Chất lượng dữ liệu là vô cùng quan trọng. Cảm biến hiệu chuẩn kém hoặc môi trường nhiễu có thể dẫn đến dữ liệu không chính xác, từ đó dẫn đến phân tích và hành động không chính xác. Do đó, từ góc độ thiết kế mạch, việc tích hợp các tính năng như lọc nhiễu và mạch xác minh dữ liệu là bắt buộc để đảm bảo tính toàn vẹn của dữ liệu.

Trong các ứng dụng quan trọng như giám sát chăm sóc sức khỏe hoặc tự động hóa công nghiệp, giao tiếp thời gian thực không chỉ là một điều xa xỉ mà còn là điều cần thiết. Sự chậm trễ trong truyền dữ liệu có thể gây ra hậu quả nghiêm trọng, chẳng hạn như lỗi hệ thống hoặc thậm chí tử vong.

Để đảm bảo giao tiếp thời gian thực, thiết kế mạch phải bao gồm các đường dẫn dữ liệu tốc độ cao và có thể cả các đường truyền thông chuyên dụng cho các cảm biến quan trọng. Ngoài ra, việc sử dụng hệ điều hành thời gian thực (RTOS) có thể giúp quản lý thời gian và mức độ ưu tiên của các gói dữ liệu, đảm bảo các thiết bị truyền dữ liệu quan trọng đúng thời hạn.

Các cảm biến và thiết bị vận hành được kết nối chặt chẽ với nhau trong hệ sinh thái IoT. Hiệu quả của mối quan hệ này phụ thuộc vào chất lượng dữ liệu thu thập được, cũng như tốc độ và độ tin cậy của việc truyền dữ liệu. Khi chuyển sang chủ đề xử lý và phân tích dữ liệu, điều quan trọng cần nhận ra là lợi ích lớn nhất của dữ liệu cảm biến nằm ở hiệu quả xử lý và diễn giải dữ liệu.

Xử lý và phân tích dữ liệu

Bước tiếp theo liên quan đến xử lý và phân tích, đó là lúc các hệ thống nhúng và vi điều khiển phát huy tác dụng. Các thành phần này hoạt động như bộ xử lý trung tâm cho tất cả quy trình quản lý dữ liệu, xử lý các tác vụ từ lọc dữ liệu đơn giản và chuyển đổi tín hiệu tương tự sang tín hiệu số đến phân tích thuật toán phức tạp.

Tốc độ xử lý dữ liệu rất quan trọng, đặc biệt là trong các ứng dụng yêu cầu ra quyết định theo thời gian thực. Xử lý chậm hoặc kém hiệu quả có thể dẫn đến độ trễ, điều này không thể chấp nhận được trong các ứng dụng quan trọng. Do đó, bạn phải lựa chọn vi điều khiển và thiết kế hệ thống nhúng một cách cẩn thận để đạt được tốc độ và hiệu suất tối ưu.

Sự ra đời của điện toán biên và thuật toán học máy đã giúp các thiết bị IoT có khả năng phân tích dữ liệu nâng cao hơn. Những kỹ thuật này cho phép đưa ra các quyết định phức tạp hơn, chẳng hạn như bảo trì dự đoán trong các ứng dụng công nghiệp hoặc phát hiện sớm bệnh tật trong hệ thống chăm sóc sức khỏe.

Từ góc độ thiết kế mạch, việc tích hợp các thuật toán nâng cao có thể yêu cầu phần cứng chuyên dụng, chẳng hạn như bộ xử lý đồ họa (GPU) hoặc bộ xử lý tensor (TPU). Các thành phần này có thể tăng tốc độ xử lý dữ liệu, nhưng chúng cũng làm tăng độ phức tạp và yêu cầu về năng lượng cho thiết kế mạch.

Xử lý và phân tích dữ liệu là bước cuối cùng trong quy trình xử lý dữ liệu cảm biến, biến dữ liệu thô thành thông tin chi tiết hữu ích. Việc lựa chọn hệ thống nhúng và tích hợp các kỹ thuật phân tích dữ liệu tiên tiến có thể tác động đáng kể đến hiệu suất của các thiết bị IoT.

Xu hướng tương lai trong tích hợp cảm biến

Bối cảnh tích hợp cảm biến vào các thiết bị IoT đang không ngừng phát triển, được thúc đẩy bởi những tiến bộ công nghệ và sự hiểu biết ngày càng sâu sắc về các ứng dụng tiềm năng của hệ thống IoT. Khi nhìn về tương lai, một số xu hướng đang nổi lên hứa hẹn sẽ định nghĩa lại cách thức lựa chọn, tích hợp và sử dụng cảm biến.

• Mạng cảm biến hỗ trợ AI: Trí tuệ nhân tạo (AI) đang thâm nhập vào mạng lưới cảm biến, cho phép đưa ra quyết định thông minh hơn. Các mạng lưới hỗ trợ AI này có thể phân tích dữ liệu thời gian thực và tự động đưa ra quyết định, giảm nhu cầu can thiệp của con người.
• Cảm biến lượng tử: Công nghệ lượng tử hứa hẹn sẽ mang lại độ chính xác và độ nhạy mới cho cảm biến. Cảm biến lượng tử có thể cách mạng hóa các lĩnh vực như chăm sóc sức khỏe, vốn thường đòi hỏi các phép đo cực kỳ chính xác.
• Cảm biến linh hoạt và đeo được: Với những tiến bộ trong khoa học vật liệu, chúng ta đang chứng kiến sự phát triển của các cảm biến linh hoạt và đeo được. Những cảm biến này có thể được tích hợp vào quần áo hoặc đặt trực tiếp lên da, mở ra những khả năng mới cho việc theo dõi sức khỏe và tương tác giữa người và máy.
• Thiết kế tiết kiệm năng lượng: Khi thế giới ngày càng nhận thức rõ hơn về mức tiêu thụ năng lượng, các thiết kế cảm biến tiết kiệm năng lượng ngày càng trở nên quan trọng. Những thiết kế này không chỉ giúp kéo dài tuổi thọ pin mà còn giảm thiểu tác động tổng thể của các thiết bị IoT đến môi trường.

Những phát triển khác trong tương lai gần — và một số có thể sắp diễn ra — bao gồm điện toán biên để xử lý dữ liệu cục bộ, giảm độ trễ và mức tiêu thụ băng thông, cũng như các tính năng bảo mật tích hợp trong cảm biến, những tính năng này sẽ trở nên quan trọng để bảo vệ tính toàn vẹn của dữ liệu.

Tương lai của tích hợp cảm biến không chỉ nằm ở cảm biến, mà còn ở việc thiết kế các mạch hỗ trợ chúng. Các vật liệu tiên tiến như graphene, các kỹ thuật sản xuất mới như in 3D và kiến trúc mạch tiên tiến có thể cách mạng hóa cách thức tích hợp cảm biến vào thiết bị IoT. Những tiến bộ này sẽ cho phép các thiết bị hiệu quả hơn, đáng tin cậy hơn và linh hoạt hơn, có thể hỗ trợ các công nghệ mới được liệt kê ở trên.

Khi chúng ta tiến vào tương lai, xu hướng tích hợp cảm biến sẽ hướng đến các thiết bị IoT thông minh hơn, hiệu quả hơn và linh hoạt hơn. Vai trò của thiết kế mạch trong việc thúc đẩy những tiến bộ này là không thể phủ nhận, và các chuyên gia trong ngành thiết kế mạch có thể đóng góp vào sự phát triển của thế hệ thiết bị IoT tiếp theo, không chỉ mang tính đột phá mà còn thiết thực và bền vững.

Phần kết luận

Thế giới IoT rất phức tạp và luôn thay đổi, nhưng một điều không đổi là nhu cầu lựa chọn và tích hợp cảm biến hiệu quả. Bằng cách hiểu rõ những thách thức và cơ hội sắp tới, chúng ta có thể mở đường cho các thiết bị IoT sáng tạo, hiệu quả và hiệu suất cao hơn.
