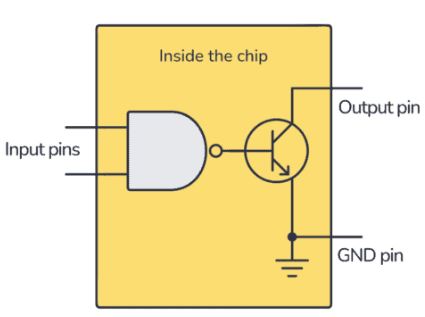

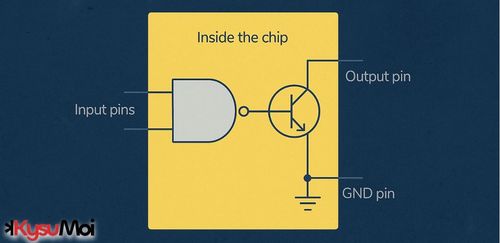

Ngõ ra collector hở không phải là ngõ ra cao/thấp thông thường. Thay vào đó, các ngõ ra này được kết nối thông qua một transistor . Cực collector của transistor nằm ở chân này. Ví dụ, nếu bạn có một cổng NAND với ngõ ra collector hở, nó sẽ trông như thế này:

Vì vậy, khi ngõ ra từ cổng NAND là '1', transistor được kết nối với ngõ ra sẽ được bật. Khi ngõ ra từ cổng NAND là '0', transistor sẽ tắt.

Lưu ý: Một số chip sử dụng transistor MOSFET thay vì BJT. Trong trường hợp đó, kỹ thuật này được gọi là open-drain, nhưng khái niệm thì hoàn toàn giống nhau.

Làm thế nào để sử dụng đầu ra collector hở?

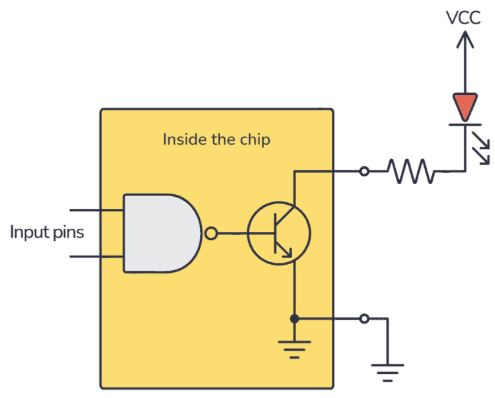

Sau đây là một ví dụ đơn giản với đèn LED: Để bật đèn LED khi đầu ra cổng NAND là '1', bạn phải kết nối đèn LED từ nguồn cung cấp dương, thông qua một điện trở, tới đầu ra cực thu hở:

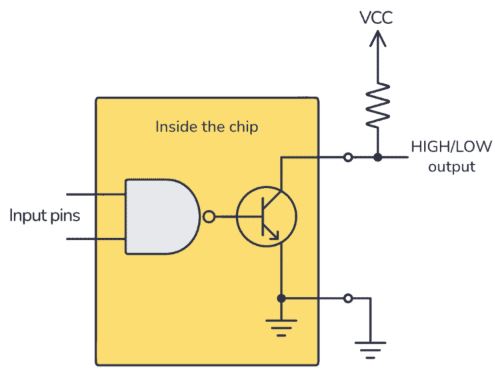

Nhưng nếu bạn muốn có đầu ra cao/thấp tiêu chuẩn, bạn có thể thực hiện điều này bằng cách kết nối một điện trở từ đầu ra lên nguồn dương. Khi đó, chân đầu ra cổng NAND của bạn sẽ trở thành đầu ra cao/thấp tiêu chuẩn:

Nhưng điều quan trọng cần lưu ý là đầu ra sẽ bị đảo ngược! Mức logic CAO từ cổng NAND sẽ bật transistor lên, khiến điện áp đầu ra trên chân trở nên thấp. Mức logic THẤP sẽ tắt transistor xuống, khiến điện áp đầu ra trên chân trở nên CAO.

Ưu điểm của việc sử dụng đầu ra collector hở là bạn có thể chọn mức điện áp CAO để tương thích với bất kỳ điện áp nào của tầng tiếp theo. Điện trở hoạt động như một điện trở kéo lên và kéo điện áp lên VCC.

Tìm chip sưu tập mở ở đâu?

Có một số chip có đầu ra cực thu hở trong dòng mạch tích hợp 7400. Dưới đây là một vài ví dụ:

• 74×03 : Một IC có bốn cổng NAND collector hở
• 74×09 : Một IC có bốn cổng AND cực thu hở
• 74×33 : Một IC có bốn cổng NOR collector hở
• 74×136 : Một IC có bốn cổng XOR collector hở
• 74×266 : Một IC có bốn cổng XNOR cực thu hở
