Điện trở biến đổi cho phép bạn điều chỉnh dòng điện mà không cần thay thế linh kiện — đó là lý do chúng được sử dụng trong mọi thứ, từ núm điều chỉnh âm lượng đến bộ điều khiển tốc độ động cơ. Có ba loại chính: biến trở dây quấn (rheostat), chiết áp (potentiometer) và chiết áp số (digital potentiometer). Hướng dẫn này giải thích nguyên lý hoạt động của từng loại và cách lựa chọn loại phù hợp cho dự án của bạn. Dù bạn là người đam mê điện tử giàu kinh nghiệm hay người mới tìm hiểu, bài viết này sẽ cung cấp kiến thức tổng quan toàn diện về điện trở biến đổi.

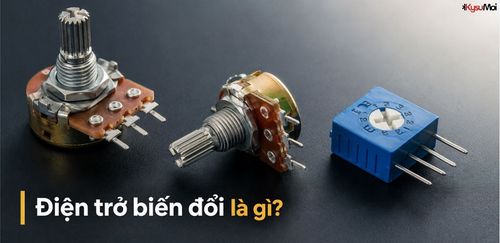

Giới thiệu

Điện trở biến đổi, thường được gọi là chiết áp (potentiometer) hoặc biến trở (rheostat), là những linh kiện có vai trò quan trọng trong các mạch điện tử. Không giống như điện trở cố định có giá trị điện trở không đổi, điện trở biến đổi cho phép điều chỉnh giá trị điện trở theo nhu cầu. Khả năng thay đổi này mang lại tính linh hoạt và khả năng cấu hình, giúp tối ưu hóa cũng như nâng cao độ chính xác của các hệ thống điện tử. Trong bài viết này, chúng ta sẽ tìm hiểu chuyên sâu về điện trở biến đổi, bao gồm định nghĩa, nguyên lý hoạt động, các loại, ứng dụng, ưu điểm, nhược điểm và so sánh với điện trở cố định.

Điện trở biến đổi có thể hoạt động như một bộ chuyển đổi có thể điều chỉnh (tunable transducer), chuyển đổi chuyển động quay thành sự thay đổi của điện trở. Điều này cho phép điều khiển động dòng điện, điện áp hoặc công suất trong mạch. Điện trở biến đổi cho phép người dùng điều chỉnh chính xác các thông số theo điều kiện và yêu cầu thực tế tại từng thời điểm. Tính linh hoạt và khả năng đáp ứng của chúng đóng vai trò quan trọng trong nhiều chức năng của các thiết bị điện tử hiện đại.

Nói một cách đơn giản, điện trở biến đổi cung cấp khả năng điều khiển tương tự có thể điều chỉnh. Bằng cách thay đổi điện trở trong mạch, chúng cho phép điện áp, dòng điện và công suất tiêu tán thay đổi một cách liên tục và mượt mà. Nhờ đó, người dùng có thể điều chỉnh, tối ưu hóa và hiệu chuẩn các đặc tính điện theo thời gian thực. Điện trở biến đổi mang lại khả năng điều chế và điều khiển linh hoạt mà các linh kiện có giá trị cố định khó có thể đáp ứng.

‍

Các loại điện trở biến đổi

Mặc dù tất cả điện trở biến đổi đều cho phép thay đổi điện trở, chúng khác nhau về cách đấu dây và mục đích sử dụng. Hai loại chính là chiết áp (potentiometer) và biến trở (rheostat).

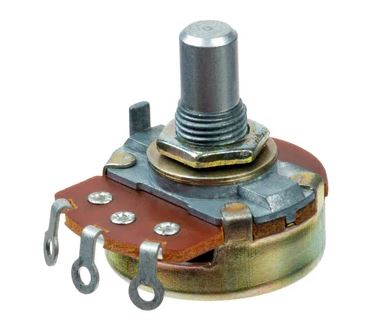

Chiết áp (Potentiometers)

‍

Chiết áp có ba đầu nối — hai đầu nối cố định ở hai đầu của phần tử điện trở và một tiếp điểm trượt (wiper) có thể di chuyển dọc theo đường điện trở khi trục được xoay. Vị trí của tiếp điểm trượt quyết định giá trị điện trở xuất hiện giữa nó và mỗi đầu nối cố định. Cấu trúc này về cơ bản chia điện áp đầu vào thành một phần có thể điều chỉnh tùy theo góc xoay của tiếp điểm trượt.

Do đó, chiết áp thường được sử dụng như bộ chia điện áp hoặc bộ chuyển đổi, biến đổi vị trí cơ học thành điện áp. Chúng cũng cho phép lấy tín hiệu tại một điểm có thể điều chỉnh trong các mạch điện tử.

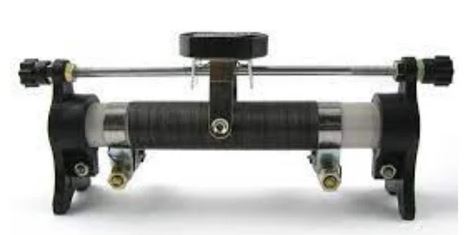

Biến trở (Rheostats)

‍

Biến trở thường được đấu nối bằng hai đầu — một đầu cố định và một đầu nối với tiếp điểm trượt có thể điều chỉnh. Trong cấu hình này, toàn bộ giá trị điện trở tồn tại giữa hai đầu nối. Khi vị trí tiếp điểm được thay đổi, lượng điện trở được đưa vào mạch cũng thay đổi.

Biến trở thường được sử dụng để điều khiển trực tiếp dòng điện chạy qua mạch. Tuy nhiên, chúng cũng có thể được sử dụng trong các cấu hình bộ chia điện áp tương tự như chiết áp.

Chiết áp cho phép đồng thời tạo ra phần điện trở cố định và phần điện trở biến đổi, trong khi biến trở chỉ cung cấp một giá trị điện trở có thể điều chỉnh. Tuy nhiên, cơ chế cơ bản — tiếp điểm trượt di chuyển trên đường điện trở — về bản chất là giống nhau. Chiết áp thường linh hoạt hơn, trong khi biến trở phù hợp khi chỉ cần điều chỉnh điện trở.

Các điện trở biến đổi hiện đại có nhiều kích thước, công suất định mức, cấu hình xoay, phương pháp lắp đặt, dải điện trở, độ tuyến tính và các đặc tính khác. Các linh kiện dán (SMD) siêu nhỏ chỉ rộng vài milimét được sử dụng phổ biến, đồng thời cũng có những loại dành cho công nghiệp hoặc thiết bị âm thanh có đường kính lên đến vài centimet. Góc xoay thường dao động từ khoảng 20° đến nhiều vòng quay hoàn chỉnh. Giá trị điện trở có thể trải rộng từ vài ohm đến hàng megaohm. Giá thành có thể từ vài cent đối với loại đơn giản đến hàng trăm USD đối với các mẫu chính xác, hiệu suất cao.

Nguyên lý hoạt động của điện trở biến đổi

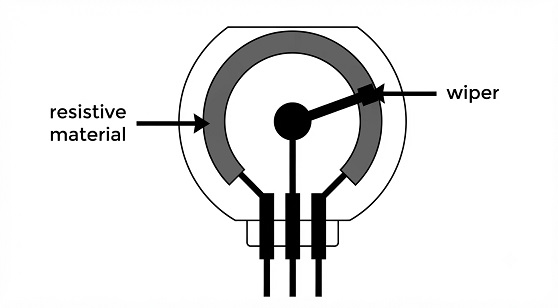

Điện trở biến đổi hoạt động bằng cách thay đổi trực tiếp đường dẫn điện trở thông qua việc di chuyển tiếp điểm trên một đường điện trở được chế tạo từ vật liệu có điện trở suất phù hợp. Khi tiếp điểm di chuyển về phía đầu có điện trở thấp của đường điện trở, giá trị điện trở tổng thể giảm. Ngược lại, điện trở tăng khi tiếp điểm di chuyển về phía đầu có điện trở cao. Phương pháp này tạo ra khả năng điều chỉnh liên tục và mượt mà trong toàn bộ dải giá trị danh định của điện trở.

Đường điện trở trong các điện trở biến đổi chất lượng cao thường được chế tạo từ các khối gốm hoặc nhựa hình tròn hay hình chữ nhật được nén chặt, bên trong có lớp màng hoặc đường dẫn điện trở. Các đường điện trở dây quấn, được tạo thành bằng cách cuộn nhiều loại hợp kim khác nhau, cũng được sử dụng trong một số trường hợp, đặc biệt là các mẫu công suất cao. Các vật liệu điện trở phổ biến bao gồm vật liệu composite dẫn điện, cermet, graphite và dây Nichrome. Tiếp điểm trượt thường được chế tạo từ các dây kim loại đàn hồi mảnh, có đầu tiếp xúc nhỏ để trượt trên đường điện trở.

Khi xoay trục của điện trở, vị trí của tiếp điểm trượt thay đổi, từ đó làm thay đổi phần vật liệu điện trở nằm giữa các đầu nối. Giá trị điện trở quan sát được sẽ thay đổi tùy theo vị trí tương đối giữa điểm nối cố định và điểm tiếp xúc di động. Khi xoay hoàn toàn ngược chiều kim đồng hồ, tiếp điểm trượt tạo ra đường dẫn có điện trở nhỏ nhất. Khi xoay hoàn toàn theo chiều kim đồng hồ, dòng điện đi qua phần điện trở lớn nhất có thể. Các vị trí trung gian tạo ra các giá trị điện trở nằm liên tục giữa hai giới hạn này.

Điện trở biến đổi chất lượng cao sử dụng đường điện trở có độ tuyến tính cao để đảm bảo sự thay đổi tỷ lệ và mượt mà. Các mẫu giá rẻ thường có một mức độ phi tuyến nhất định, đặc biệt gần các giới hạn của góc xoay. Các yếu tố hiệu suất khác bao gồm khả năng chịu công suất, hệ số nhiệt độ, tuổi thọ cơ học và nhiễu tiếp điểm. Thiết kế tối ưu cùng vật liệu cao cấp giúp đạt được các đặc tính tốt nhất cho những ứng dụng yêu cầu cao.

Các thiết kế mạch thông minh có thể sử dụng điện trở biến đổi dưới dạng biến trở để điều khiển trực tiếp dòng điện hoặc dưới dạng chiết áp được cấu hình thành bộ chia điện áp. Trong cả hai trường hợp, việc thay đổi điện trở giúp điều chỉnh mượt mà điện áp rơi trên tải hoặc phân phối điện áp giữa các phần khác nhau của mạch. Điều này mang lại khả năng điều khiển có thể điều chỉnh và tùy biến đối với dòng điện, điện áp, công suất tiêu tán và các thông số liên quan.

Ứng dụng của điện trở biến đổi

Những ưu điểm đặc biệt của điện trở biến đổi khiến chúng phù hợp với nhiều ứng dụng, bao gồm:

Bộ chia điện áp – Chiết áp được cấu hình làm bộ chia điện áp có khả năng chia điện áp đầu vào thành một phần xác định bởi vị trí của tiếp điểm trượt. Điều này cho phép tạo ra điện áp tham chiếu có thể điều chỉnh để cấp nguồn cho thiết bị, phân cực bộ khuếch đại, tạo điện áp bù cho tín hiệu, thiết lập mức kích hoạt, kiểm tra mạch theo từng bước và nhiều ứng dụng khác.

Điều khiển và giới hạn dòng điện – Biến trở cho phép điều khiển trực tiếp dòng điện trong mạch. Đây là phương pháp linh hoạt để thay đổi công suất cung cấp cho tải. Việc giới hạn dòng điện ở mức an toàn cũng giúp bảo vệ các linh kiện nhạy cảm và ngăn ngừa hư hỏng khi xảy ra sự cố.

Điều khiển nhiệt độ – Kết hợp điện trở biến đổi với cảm biến nhiệt độ cho phép tạo ra hệ thống điều khiển nhiệt có thể điều chỉnh. Khi nhiệt độ đo được thay đổi, điện trở được điều chỉnh để tác động phù hợp đến các phần tử gia nhiệt hoặc làm mát. Điều này cho phép kiểm soát linh hoạt các quá trình môi trường, công nghiệp hoặc sinh học.

Điều chỉnh âm lượng và âm sắc – Chiết áp xoay được sử dụng phổ biến trong bàn trộn âm thanh và các bộ thu radio có thể điều chỉnh. Kỹ thuật viên có thể điều chỉnh mức cân bằng, âm lượng, âm cao, âm trầm và các thông số khác bằng cách thay đổi điện trở trong đường tín hiệu. Điều này mang lại khả năng điều chỉnh linh hoạt.

Điều chỉnh độ sáng – Các biến trở công suất lớn có thể điều chỉnh dòng điện cấp cho tải đèn sợi đốt một cách mượt mà. Nhờ đó, độ sáng có thể được thay đổi liên tục mà không gây hiện tượng nhấp nháy đột ngột như ở các hệ thống sử dụng phương pháp đóng/ngắt rời rạc.

Hiệu chuẩn cảm biến – Việc mắc thêm một điện trở biến đổi song song với cảm biến tạo ra điện trở bù có thể điều chỉnh để hiệu chuẩn mức tín hiệu đầu ra của cảm biến. Điều chỉnh chiết áp hiệu chuẩn cho phép giảm hoặc triệt tiêu sai số.

Điều khiển hồi tiếp có thể điều chỉnh – Việc đưa một điện trở biến đổi vào vòng hồi tiếp của bộ khuếch đại cho phép điều chỉnh độ lợi hoặc băng thông. Điều này giúp tối ưu hóa đáp ứng của hệ thống trong quá trình vận hành.

Mạch định thời – Điện trở biến đổi có thể thay đổi hằng số thời gian RC, qua đó điều chỉnh hoạt động của các bộ định thời, bộ dao động, bộ lọc và mạch tạo dạng sóng ramp. Điều này cung cấp khả năng điều khiển linh hoạt chu kỳ và thời gian hoạt động.

Điện trở biến đổi đảm nhiệm vô số chức năng trong các lĩnh vực như cảm biến, đo lường, tự động hóa, truyền thông, thiết bị y tế, hệ thống hàng không vũ trụ và thiết bị điện tử tiêu dùng.

Bất kỳ ứng dụng nào yêu cầu khả năng điều khiển tương tự có thể điều chỉnh đối với các thông số điện đều có thể hưởng lợi từ những ưu điểm riêng của điện trở biến đổi. Tầm quan trọng của chúng tiếp tục thúc đẩy những cải tiến về vật liệu, kiểu dáng và khả năng hoạt động.

Ưu điểm và nhược điểm của điện trở biến đổi

Điện trở biến đổi mang lại nhiều lợi ích đáng kể nhưng cũng có một số đánh đổi vốn có:

Ưu điểm

• Khả năng điều chỉnh – Có thể điều chỉnh liên tục trong một dải giá trị thay vì chỉ sử dụng một giá trị cố định.
• Hiệu quả về chi phí – Là giải pháp tiết kiệm để bổ sung chức năng điều khiển và hiệu chuẩn.
• Khả năng đáp ứng – Cho phép tối ưu hóa dựa trên các điều kiện thực tế theo thời gian.
• Điều khiển tương tự – Cho phép thay đổi các thông số điện một cách mượt mà và tinh tế.
• Tính linh hoạt – Biến trở có thể điều khiển trực tiếp dòng điện, trong khi chiết áp có thể hoạt động như bộ chia điện áp.
• Giao diện đơn giản – Có thể điều chỉnh thông qua một cơ cấu xoay đơn giản.

Nhược điểm

• Khả năng chịu công suất hạn chế – Với cùng kích thước, điện trở cố định thường có khả năng chịu công suất cao hơn.
• Độ chính xác của điện trở thấp hơn – Một số loại có dung sai khoảng 20%, trong khi điện trở cố định chính xác có thể đạt dưới 1%.
• Độ ổn định nhiệt thấp hơn – Giá trị điện trở có thể thay đổi nhiều hơn khi nhiệt độ biến đổi.
• Mài mòn cơ học – Tiếp điểm trượt có thể bị xuống cấp theo thời gian do ma sát và sử dụng liên tục.
• Đáp ứng phi tuyến – Các mẫu giá rẻ có thể có sự thay đổi điện trở không tuyến tính trong toàn bộ dải điều chỉnh.

Nhìn chung, khả năng điều chỉnh và điều khiển tương tự mà điện trở biến đổi mang lại thường lớn hơn những nhược điểm của chúng trong nhiều ứng dụng. Tuy nhiên, việc cân nhắc các yếu tố đánh đổi giúp lựa chọn tối ưu giữa điện trở cố định và điện trở biến đổi tùy theo yêu cầu của từng ứng dụng.

So sánh với điện trở cố định

Mặc dù cả điện trở cố định và điện trở biến đổi đều có chức năng cản trở dòng điện, đặc tính của chúng khác nhau ở một số điểm quan trọng:

• Khả năng điều chỉnh – Điện trở biến đổi cho phép điều chỉnh liên tục trong một dải giá trị, trong khi điện trở cố định chỉ có một giá trị điện trở xác định.
• Công suất định mức – Với cùng kích thước, điện trở cố định thường có khả năng chịu công suất cao hơn. Điện trở biến đổi phải đánh đổi một phần khả năng chịu công suất để có thêm cơ cấu cơ khí.
• Dung sai điện trở – Điện trở cố định chính xác có thể đạt dung sai chỉ vài phần mười phần trăm. Điện trở biến đổi thường có dung sai khoảng 20%, tùy thuộc chất lượng.
• Độ ổn định nhiệt – Điện trở cố định sử dụng các hợp kim hoặc vật liệu gốm đặc biệt có khả năng duy trì giá trị điện trở khi nhiệt độ thay đổi tốt hơn nhiều so với các loại điện trở biến đổi giá rẻ.
• Tuổi thọ cơ học – Việc tiếp điểm trượt liên tục chuyển động khiến điện trở biến đổi bị hao mòn theo thời gian. Điện trở cố định được lựa chọn phù hợp có thể hoạt động ổn định trong nhiều thập kỷ mà không có chuyển động cơ học.
• Chi phí – Điện trở cố định đơn giản thường rẻ hơn điện trở biến đổi, đặc biệt khi yêu cầu độ chính xác cao. Tuy nhiên, điện trở biến đổi vẫn là giải pháp tiết kiệm để bổ sung khả năng điều chỉnh cho mạch.
• Chế độ hỏng hóc – Điện trở cố định thường hỏng theo dạng hở mạch, trong khi điện trở biến đổi thường gặp sự cố liên quan đến tiếp điểm.
• Độ nhạy với EMI – Chiết áp được sử dụng làm bộ chia điện áp có thể bị ảnh hưởng bởi nhiễu điện từ (EMI). Điện trở cố định ít nhạy cảm hơn với vấn đề này.
• Cấu trúc mạch – Điện trở biến đổi có các bộ phận chuyển động và có thể bị xoay vượt quá giới hạn thiết kế. Điện trở cố định không có bộ phận chuyển động và thường bị cháy hoặc hỏng khi chịu điều kiện vượt quá giới hạn.

Khả năng điều chỉnh của điện trở biến đổi cho phép đạt được mức tối ưu hóa và khả năng đáp ứng khó có thể đạt được chỉ với các linh kiện cố định. Tuy nhiên, điện trở cố định mang lại khả năng vận hành ổn định, chính xác, công suất cao và tiết kiệm chi phí trong những ứng dụng không cần thay đổi giá trị. Việc cân nhắc các ưu và nhược điểm giúp lựa chọn loại điện trở phù hợp với yêu cầu của từng ứng dụng.

Kết luận

Điện trở biến đổi là một nhóm linh kiện điện tử quan trọng, hỗ trợ khả năng điều chỉnh, hiệu chuẩn và điều khiển động. Đặc tính có thể điều chỉnh của chúng mang lại những khả năng mà điện trở cố định vốn không có. Khi được sử dụng dưới dạng biến trở hoặc chiết áp, điện trở biến đổi cho phép điều khiển mượt mà điện áp, dòng điện và công suất tiêu tán thông qua khả năng điều chỉnh theo thời gian thực.

Từ bộ chia điện áp, điều khiển âm thanh đến các ứng dụng cảm biến, điện trở biến đổi đảm nhiệm nhiều vai trò trong vô số hệ thống. Tuy nhiên, so với điện trở cố định, chúng cũng có những đánh đổi về khả năng chịu công suất, dung sai, độ ổn định và tuổi thọ. Việc hiểu rõ sự khác biệt giữa hai công nghệ bổ trợ này giúp lựa chọn và khai thác đúng ưu điểm của từng loại.

Trong tương lai, những cải tiến về vật liệu, phương pháp chế tạo, kiểu dáng và công nghệ tích hợp sẽ tiếp tục nâng cao khả năng của điện trở biến đổi. Tính linh hoạt vượt trội của chúng đảm bảo rằng điện trở biến đổi sẽ tiếp tục là một linh kiện quan trọng, hỗ trợ tối ưu hóa, độ chính xác và khả năng thích ứng trong các thiết kế mạch tương tự trong nhiều thế hệ tới.

Câu hỏi thường gặp

1. Điện trở biến đổi là gì?

Điện trở biến đổi, còn được gọi là chiết áp hoặc biến trở, có thể hình dung giống như núm điều chỉnh âm lượng trên radio — chúng cho phép thay đổi dòng điện chạy trong mạch một cách linh hoạt. Điều này giúp điều chỉnh chính xác các thông số như độ sáng, tốc độ hoặc âm thanh, khiến chúng trở thành những linh kiện hữu ích trong nhiều ngành công nghiệp. Từ việc tinh chỉnh thiết bị y tế đến tối ưu hóa hiệu suất sử dụng nhiên liệu trong ô tô, điện trở biến đổi góp phần tạo ra các hệ thống hiệu quả và có khả năng tùy chỉnh với hiệu suất ổn định. Mặc dù không phải lúc nào cũng giúp giảm chi phí, chúng có thể đóng vai trò quan trọng trong việc đạt được chức năng tối ưu cho nhiều ứng dụng.

2. Biến trở (rheostat) là gì?

Biến trở, còn được gọi là điện trở biến đổi, có thể được ví như một công tắc điều chỉnh độ sáng cho dòng điện. Việc xoay hoặc điều chỉnh biến trở sẽ thay đổi dòng điện chạy qua mạch, từ đó gián tiếp điều chỉnh độ sáng của đèn, tốc độ động cơ và nhiều thông số khác. Khả năng điều khiển chính xác này cung cấp giải pháp quản lý năng lượng linh hoạt, chẳng hạn như giảm cường độ chiếu sáng để tiết kiệm điện.

Công nghệ hiện đại cũng đã phát triển chiết áp số (digital potentiometer). Các phiên bản tiên tiến này cho phép điều chỉnh chính xác hơn và hỗ trợ khả năng điều khiển bằng tín hiệu số, khiến chúng trở thành linh kiện hữu ích để tinh chỉnh các hệ thống điện tử phức tạp. Mặc dù có thể phát sinh một số hạn chế như tạo nhiệt, biến trở và chiết áp vẫn là những linh kiện quan trọng trong nhiều ứng dụng, từ điều chỉnh độ sáng đèn trong nhà đến điều khiển các thiết bị y tế nhạy cảm.

3. Tại sao sử dụng điện trở biến đổi?

Điện trở biến đổi, đặc biệt là chiết áp, là những linh kiện quan trọng trong vô số thiết bị điện tử. Các linh kiện đa năng này hoạt động giống như những núm điều khiển nhỏ, cho phép điều chỉnh dòng điện trong mạch bằng cách thay đổi giá trị điện trở. Bạn đã từng điều chỉnh âm lượng đàn guitar hoặc giảm độ sáng của đèn trong nhà chưa? Những thay đổi mượt mà đó có thể được thực hiện nhờ điện trở biến đổi.

Từ việc điều khiển tốc độ động cơ trong môi trường công nghiệp đến tinh chỉnh hệ thống âm thanh, các linh kiện nhỏ gọn và tiết kiệm chi phí này đóng vai trò quan trọng trong nhiều ứng dụng. Chúng được sử dụng trong vô số thiết bị trên toàn thế giới, trở thành công cụ thiết yếu giúp các kỹ sư kiểm soát chính xác các thông số điện.
