Tụ điện là một trong những linh kiện phổ biến nhất trong các thiết bị điện tử và được sử dụng trong hầu hết mọi loại ứng dụng điện tử. Có rất nhiều loại tụ điện khác nhau trên thị trường phục vụ cho các mục đích khác nhau trong bất kỳ mạch điện tử nào. Chúng có nhiều giá trị khác nhau, từ 1 picofarad đến 1 farad, và thậm chí cả siêu tụ điện. Ngoài ra, tụ điện còn có các đặc tính khác nhau như điện áp hoạt động, nhiệt độ hoạt động, dung sai danh nghĩa và dòng rò.

Dòng rò của tụ điện là một yếu tố quan trọng đối với các ứng dụng, đặc biệt là trong lĩnh vực điện tử công suất hoặc âm thanh. Các loại tụ điện khác nhau có giá trị dòng rò khác nhau. Ngoài việc lựa chọn tụ điện phù hợp với định mức dòng rò chính xác, mạch điện cũng cần có khả năng kiểm soát dòng rò. Do đó, việc hiểu rõ về dòng rò của tụ điện là rất cần thiết. Dòng rò của tụ điện là một thông số quan trọng ảnh hưởng đến hiệu suất và tuổi thọ của các mạch điện tử.

Dòng rò của tụ điện là gì?

Dòng rò của tụ điện là dòng điện một chiều nhỏ chạy qua tụ điện khi có điện áp đặt vào. Hiện tượng này là do sự cách điện không hoàn hảo trong vật liệu điện môi. Tùy thuộc vào loại tụ điện, điện áp định mức và nhiệt độ, dòng rò này có thể dao động từ nanoampe đến microampe.

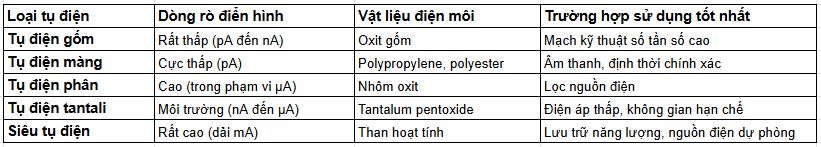

Dòng rò của tụ điện theo từng loại.

Hiểu rõ mối quan hệ giữa lớp điện môi và dòng điện rò rỉ.

Dòng điện rò rỉ của tụ điện có liên quan trực tiếp đến vật liệu điện môi được sử dụng để chế tạo nó. Hãy xem hình ảnh bên dưới.

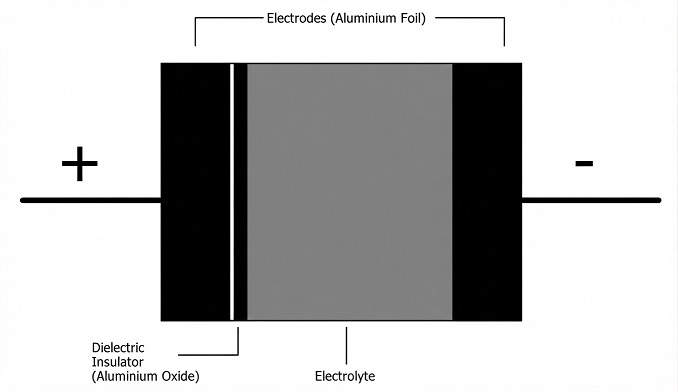

Các thành phần bên trong của tụ điện phân.

Dòng điện rò rỉ trong tụ điện nhôm điện phân bắt nguồn từ cấu trúc bên trong của nó, bao gồm một số thành phần chính:

» Anode: Điện cực dương nơi xảy ra quá trình oxy hóa.
» Cathode: Điện cực âm hoàn thành mạch điện.
» Chất điện phân: Chất dẫn điện cho phép các ion di chuyển.
» Lớp điện môi: Lớp màng oxit cách điện chống lại dòng điện một chiều.
» Màng ngăn: Rào cản vật lý giữa các điện cực.

Lớp cách điện đóng vai trò như một lớp chắn bảo vệ các bản cực dẫn điện bên trong tụ điện. Tuy nhiên, vì không có gì là hoàn hảo, nên các chất cách điện cũng không hoàn hảo và có dung sai cách điện. Do đó, một lượng nhỏ dòng điện chạy qua chất cách điện; dòng điện này được gọi là dòng điện rò rỉ.

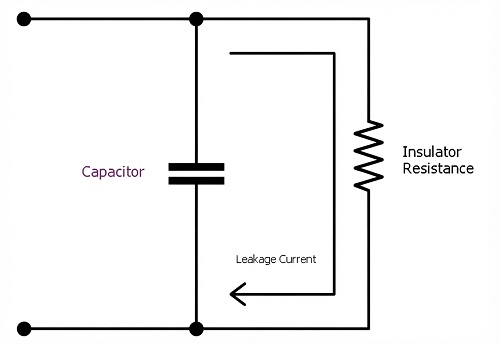

Sự cách điện và dòng điện có thể được minh họa bằng cách sử dụng các tụ điện và điện trở đơn giản. Dòng điện này biểu thị dòng điện rò rỉ của tụ điện và có thể được hình dung bằng mô hình mạch tương đương. Các kỹ sư mô hình hóa hành vi của dòng điện rò rỉ của tụ điện bằng cách sử dụng mạch điện trở-tụ điện (RC) mắc song song.

Sự đánh đổi này giải thích tại sao dòng rò của tụ điện phân cao hơn đáng kể so với tụ điện màng hoặc tụ điện gốm, mặc dù chúng được sử dụng rộng rãi trong các ứng dụng nguồn điện. Điện trở có điện trở suất rất cao, có thể được mô tả là điện trở cách điện, và tụ điện được sử dụng để mô phỏng các tụ điện thực tế. Vì điện trở có điện trở suất rất cao, dòng điện chạy qua chúng rất thấp, thường nằm trong phạm vi nanoampe. Điện trở cách điện phụ thuộc vào loại vật liệu cách điện, vì các vật liệu khác nhau làm thay đổi dòng rò. Hằng số điện môi thấp cung cấp điện trở cách điện rất tốt, dẫn đến dòng rò rất thấp. Ví dụ, tụ điện polypropylene, nhựa hoặc Teflon là những ví dụ về hằng số điện môi thấp, nhưng đối với những tụ điện này, điện dung rất thấp. Tăng điện dung cũng làm tăng hằng số điện môi. Tụ điện phân nói chung có điện dung rất cao và do đó có dòng rò cao.

Việc biết cách đo dòng rò của tụ điện là rất quan trọng đối với việc kiểm soát chất lượng, khắc phục sự cố và lựa chọn linh kiện. Có nhiều phương pháp để đo dòng rò của tụ điện một cách chính xác, mỗi phương pháp phù hợp với các ứng dụng và yêu cầu độ chính xác khác nhau.

Bốn yếu tố chính ảnh hưởng đến dòng rò của tụ điện.

Hiểu rõ các yếu tố ảnh hưởng đến dòng rò của tụ điện giúp các kỹ sư lựa chọn linh kiện phù hợp và thiết kế mạch điện đáng tin cậy. Nhìn chung, dòng rò của tụ điện phụ thuộc vào bốn yếu tố sau:

1. lớp điện môi
2. Nhiệt độ môi trường xung quanh
3. Nhiệt độ bảo quản
4. Điện áp nguồn

1. Chất lượng lớp cách nhiệt và các khuyết tật trong quá trình sản xuất.

Quá trình hình thành lớp cách điện ảnh hưởng trực tiếp đến mức dòng rò của tụ điện phân. Việc chế tạo tụ điện liên quan đến các quá trình hóa học, và vật liệu cách điện đóng vai trò là rào cản chính giữa các bản dẫn điện. Vì lớp cách điện là chất cách điện chính, dòng rò phụ thuộc rất nhiều vào nó. Do đó, nếu lớp cách điện bị nung nóng đến nhiệt độ cao trong quá trình sản xuất, điều này sẽ trực tiếp dẫn đến sự gia tăng dòng rò. Đôi khi, các tạp chất có thể có mặt trong lớp cách điện, làm suy yếu nó. Lớp cách điện bị suy yếu làm giảm dòng điện, làm chậm quá trình oxy hóa. Hơn nữa, ứng suất cơ học không phù hợp cũng làm suy yếu lớp cách điện bên trong tụ điện.

Các biến số trong quy trình sản xuất này giải thích tại sao giá trị dòng rò đo được của tụ điện có thể khác nhau đáng kể, ngay cả trong cùng một mã sản phẩm từ cùng một lô sản xuất.

2. Ảnh hưởng của nhiệt độ môi trường đến dòng điện rò rỉ.

Nhiệt độ ảnh hưởng đáng kể đến dòng rò và mối quan hệ điện áp-dòng điện của tụ điện. Tụ điện có nhiệt độ hoạt động xác định, có thể nằm trong khoảng từ 85°C đến 125°C hoặc cao hơn. Vì tụ điện là thiết bị hóa học, nhiệt độ có liên quan trực tiếp đến các quá trình hóa học bên trong tụ điện. Nói chung, dòng rò tăng lên khi nhiệt độ môi trường cao hơn. Khi đo dòng rò của tụ điện, luôn phải lưu ý nhiệt độ môi trường, vì các giá trị đo được ở nhiệt độ phòng có thể không phản ánh điều kiện hoạt động thực tế.

3. Điều kiện bảo quản và ảnh hưởng đến tuổi thọ:
Bảo quản lâu dài mà không có điện áp cấp vào sẽ ảnh hưởng đáng kể đến dòng rò của tụ điện phân. Việc bảo quản tụ điện trong thời gian dài mà không có điện áp cấp vào sẽ làm giảm hiệu suất của chúng. Nhiệt độ bảo quản cũng là một yếu tố quan trọng ảnh hưởng đến dòng rò. Khi tụ điện được bảo quản, lớp oxit bị phá hủy bởi chất điện phân. Lớp oxit bắt đầu hòa tan trong chất điện phân. Quá trình hóa học này thay đổi tùy thuộc vào loại chất điện phân. Chất điện phân gốc nước không ổn định, trong khi chất điện phân sử dụng dung môi trơ sẽ tạo ra dòng rò thấp hơn do sự khử lớp oxit.

Tuy nhiên, dòng điện rò rỉ này chỉ là tạm thời, vì tụ điện có khả năng tự phục hồi khi có điện áp đặt vào. Trong quá trình tiếp xúc với điện áp, lớp oxy hóa bắt đầu được tái tạo.

4. Điện áp đặt vào và quá áp.

Mối quan hệ giữa dòng rò và điện áp của tụ điện rất quan trọng đối với hoạt động đáng tin cậy. Mỗi tụ điện đều có điện áp định mức; do đó, sử dụng tụ điện ở điện áp cao hơn điện áp định mức sẽ gây hại. Nếu điện áp tăng, dòng rò cũng sẽ tăng. Nếu điện áp đặt vào tụ điện vượt quá điện áp định mức, các phản ứng hóa học bên trong tụ điện sẽ tạo ra khí và làm suy giảm chất điện phân. Tình trạng quá điện áp không chỉ làm tăng ngay lập tức dòng rò của tụ điện mà còn gây ra sự hình thành khí bên trong tụ điện, có khả năng dẫn đến hư hỏng nghiêm trọng do tích tụ điện áp và mất chất điện phân.

Nếu tụ điện được lưu trữ trong thời gian dài, chẳng hạn như vài năm, chúng cần được tái sử dụng bằng cách cấp một điện áp nhất định trong vài phút. Trong quá trình này, lớp oxy hóa được tái tạo, giúp tụ điện có thể sử dụng lại được.

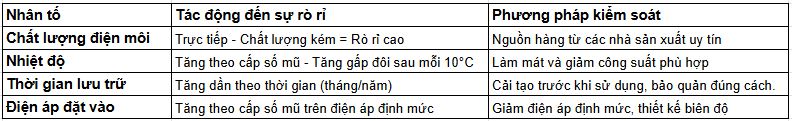

Các yếu tố dòng rò

Cách giảm dòng rò của tụ điện: Các kỹ thuật đã được chứng minh

Như đã đề cập ở trên, tuổi thọ của tụ điện phụ thuộc vào nhiều yếu tố. Câu hỏi đầu tiên là, làm thế nào để tính toán tuổi thọ của tụ điện? Câu trả lời là tính toán thời gian cho đến khi chất điện phân bị cạn kiệt. Chất điện phân bị tiêu thụ bởi lớp oxy hóa. Dòng rò là một thành phần quan trọng trong việc đo lường mức độ phá hủy lớp oxy hóa. Giảm dòng rò của tụ điện sẽ kéo dài tuổi thọ của linh kiện, cải thiện hiệu suất mạch và tăng độ tin cậy của hệ thống. Hãy áp dụng các chiến lược này trong suốt vòng đời sản phẩm:

Do đó, giảm dòng rò trong tụ điện là yếu tố quan trọng đối với tuổi thọ của nó.

⇒ Chiến lược 1: Kiểm soát chất lượng sản xuất

Nguyên tắc cơ bản để giảm dòng rò trong tụ điện phân bắt đầu từ quá trình sản xuất. Nhà máy sản xuất là nơi đầu tiên trong vòng đời của tụ điện, nơi các tụ điện được sản xuất cẩn thận để có dòng rò thấp. Phải hết sức cẩn thận để tránh làm hỏng hoặc làm suy giảm lớp điện môi.

⇒ Chiến lược 2:
Thực hành bảo quản đúng cách. Bảo quản đúng cách giúp ngăn ngừa sự suy giảm dòng rò của tụ điện. Bước thứ hai là bảo quản tụ điện ở nhiệt độ thích hợp. Nhiệt độ không phù hợp sẽ ảnh hưởng đến chất điện phân của tụ điện, làm giảm chất lượng lớp oxy hóa hơn nữa. Đảm bảo rằng tụ điện được sử dụng ở nhiệt độ môi trường thích hợp, thấp hơn giá trị tối đa được chỉ định.

⇒ Chiến lược 3: Kiểm soát quá trình hàn.
Nhiệt độ hàn ảnh hưởng đáng kể đến các phép đo dòng rò của tụ điện sau khi lắp ráp. Ở bước thứ ba, khi hàn tụ điện lên bo mạch, nhiệt độ hàn là một yếu tố quan trọng. Đối với tụ điện điện phân, nhiệt độ hàn có thể vượt quá điểm sôi của tụ. Nhiệt độ hàn quá cao ảnh hưởng đến lớp điện môi gần các chân tụ, làm suy yếu lớp oxy hóa và dẫn đến dòng rò cao. Để giải quyết vấn đề này, mỗi tụ điện sẽ có bảng dữ liệu của nhà sản xuất quy định nhiệt độ hàn an toàn và thời gian tiếp xúc tối đa. Người dùng phải lưu ý các giá trị này để vận hành an toàn từng loại tụ điện, bao gồm cả tụ điện gắn trên bề mặt (SMD). Nhiệt độ tối đa cho hàn chảy hoặc hàn sóng không được vượt quá mức tối đa cho phép. Nhiệt độ hàn quá cao làm suy yếu lớp điện môi gần các chân, làm tăng vĩnh viễn dòng rò của tụ điện điện phân. Luôn tham khảo bảng dữ liệu của nhà sản xuất để biết hướng dẫn hàn cụ thể.

⇒ Chiến lược 4: Giảm điện áp.
Quản lý mối quan hệ giữa dòng rò và điện áp tụ điện thông qua việc giảm điện áp: Vì điện áp tụ điện là một yếu tố quan trọng, nên điện áp tụ điện không được vượt quá điện áp định mức.

⇒ Chiến lược 5: Cân bằng tụ điện mắc nối tiếp. Cân bằng tụ điện mắc nối tiếp
giúp kiểm soát dòng rò của các tụ điện không cân bằng trong mạch nối tiếp. Khi các tụ điện được mắc nối tiếp để đạt được điện áp cao hơn, dòng rò không đều giữa các tụ sẽ gây ra sự mất cân bằng điện áp. Cân bằng tụ điện mắc nối tiếp là một nhiệm vụ tương đối phức tạp vì sự mất cân bằng dòng rò này chia điện áp giữa các tụ điện. Điện áp chia có thể khác nhau đối với mỗi tụ điện, và có khả năng điện áp trên một số tụ điện có thể vượt quá điện áp đặt trước, khiến chúng hoạt động không đúng cách. Kỹ thuật này rất quan trọng khi bạn cần đo chính xác dòng rò của các tụ điện trong mạch nối tiếp.

Để khắc phục tình trạng này, hai điện trở có giá trị cao được mắc song song với mỗi tụ điện để giảm dòng rò.

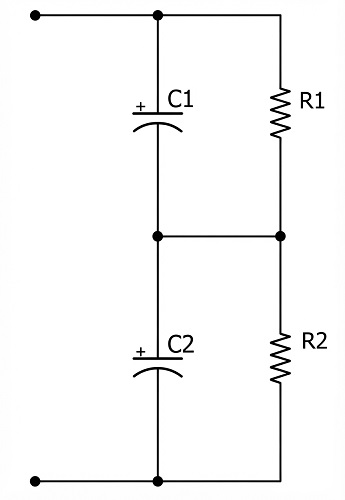

Hình ảnh bên dưới minh họa kỹ thuật cân bằng sử dụng một điện trở có giá trị cao mắc nối tiếp với hai tụ điện.

Bằng cách sử dụng các kỹ thuật cân bằng, sự chênh lệch điện áp do dòng rò gây ra có thể được kiểm soát. Mối quan hệ giữa dòng rò của tụ điện và điện áp là phi tuyến tính, điều này rất quan trọng đối với thiết kế mạch đáng tin cậy.

Các câu hỏi thường gặp về dòng rò của tụ điện.

Câu 1: Dòng rò điển hình của tụ điện là bao nhiêu?
Dòng rò điển hình của tụ điện thay đổi tùy thuộc vào loại: tụ gốm có dòng rò ở mức picoampere, tụ màng có dòng rò từ 10-100 picoampere, tụ điện phân có dòng rò từ 0,01-0,04 microampe trên microfarad × volt, và tụ tantalum có dòng rò 0,01 microampe trên microfarad × volt. Luôn kiểm tra bảng dữ liệu của nhà sản xuất đối với linh kiện cụ thể của bạn.

Câu 2: Làm thế nào để kiểm tra dòng rò của tụ điện?
Để kiểm tra dòng rò, hãy đặt một điện áp xác định vào tụ điện và sử dụng ampe kế kỹ thuật số (đặt thang đo ở µA) để đo dòng rò. Ngoài ra, hãy để tụ điện tích điện trong 1-5 phút trước khi đo để đảm bảo phép đo dòng điện tích điện của tụ điện ổn định. Dòng rò là dòng điện không đổi còn lại sau khi chờ dòng điện tích điện ổn định. Ngoài ra, bạn có thể đo độ sụt điện áp trên một điện trở mắc nối tiếp và tính toán dòng rò gần đúng bằng định luật Ohm (I=V/R) dựa trên độ sụt điện áp trên điện trở đó.

Câu 3: Dòng rò có phải là kết quả của quá trình lão hóa của tụ điện không?
Có, khi tụ điện phân lão hóa, dòng rò thường tăng lên. Dòng rò trong tụ điện phân là do sự bay hơi của chất điện phân, sự rò rỉ lớp oxit và có thể thay đổi dưới điện áp đặt vào. Ví dụ, một tụ điện đã qua sử dụng có thể tạm thời có dòng rò tăng lên cho đến khi nó trở lại trạng thái ban đầu khi có điện áp đặt vào. Một tụ điện đang hoạt động sẽ tiếp tục có dòng rò trong nhiều năm sau khi sử dụng lần đầu cho đến khi nó bị hỏng do cạn kiệt chất điện phân hoặc sự xuống cấp quá mức của lớp oxit. Tại thời điểm đó, dòng rò trở nên không thể chấp nhận được.

Câu 4: Nguyên nhân nào gây ra dòng rò cao trong tụ điện?
Dòng rò quá mức trong tụ điện do nhiều yếu tố gây ra, bao gồm lỗi cách điện trong quá trình sản xuất, nhiệt độ hoạt động cao (tăng gấp đôi cho mỗi lần tăng 10°C), quá áp, lưu trữ lâu ngày mà không phục hồi, nhiễm bẩn trong quá trình lắp ráp hoặc ứng suất vật lý. Hư hỏng do nhiệt trong quá trình hàn cũng sẽ làm tăng dòng rò vĩnh viễn.

Câu 5: Dòng rò có làm hỏng mạch không?
Dòng rò cao trong tụ điện gây ra một số vấn đề, chẳng hạn như độ lệch DC trong mạch âm thanh, dẫn đến méo tiếng; lỗi thời gian trong mạch có độ chính xác cao; hao pin ở các thiết bị chạy bằng pin; mất điện áp trong mạch tụ điện mắc nối tiếp; và kích thích không mong muốn trong các mạch logic nhạy cảm. Việc đo dòng rò của tụ điện thường xuyên sẽ giúp tránh được tất cả những vấn đề này.

Câu 6: Nhiệt độ ảnh hưởng đến dòng rò của tụ điện như thế nào?
Nhiệt độ có tác động đáng kể đến dòng rò của tụ điện, và mối quan hệ này là hàm mũ theo nhiệt độ. Đối với các tụ điện điện phân thông thường, dòng rò tăng gấp đôi khi nhiệt độ tăng thêm 10°C. Khi hoạt động ở nhiệt độ tối đa 125°C, dòng rò có thể cao hơn đến 10 lần so với dòng rò đo được ở 25°C. Do đó, việc quản lý và thiết kế nhiệt đúng cách là rất cần thiết cho các ứng dụng yêu cầu dòng rò thấp.

Câu 7: Sự khác biệt giữa dòng rò và ESR là gì?
Dòng rò của tụ điện là dòng điện một chiều chạy qua chất cách điện, được đo bằng nanoampe hoặc microampe. ESR (Điện trở nối tiếp tương đương) là điện trở xoay chiều giữa các điện cực và chất điện phân, được đo bằng miliôm. Dòng rò ảnh hưởng đến mạch điện một chiều và mức tiêu thụ điện năng, trong khi ESR ảnh hưởng đến khả năng lọc nhiễu gợn sóng và hiệu suất ở tần số cao.

Hiểu và kiểm soát dòng rò của tụ điện là rất quan trọng để thiết kế các mạch điện tử đáng tin cậy. Việc đo dòng rò của tụ điện thường xuyên trong quá trình kiểm định thiết kế và bảo trì thực tế đảm bảo hiệu suất mạch tối ưu.
