Nguồn điện bị lỗi có thể dẫn đến trục trặc ở các cảm biến. Các vấn đề về nguồn điện sẽ ảnh hưởng đến toàn bộ mạch điện. Do đó, việc kiểm tra nguồn điện ngay từ giai đoạn đầu của quá trình khắc phục sự cố là rất quan trọng.

Các thiết bị cần thiết để kiểm tra nguồn điện.

Để kiểm tra nguồn điện một cách chính xác, cần có các thiết bị sau:

• Đối với vôn kế và ampe kế được hiệu chuẩn đúng cách: Hãy đảm bảo độ phân giải lớn hơn mười lần so với thông số cần đo.
• Máy hiện sóng: Nên có băng thông lên đến 20MHz.
• Nguồn điện đầu vào đủ
• Tải trọng có thể điều chỉnh lập trình

Dù bạn nghi ngờ bộ nguồn của mình có vấn đề hay chỉ đơn giản là kiểm tra định kỳ, việc kiểm tra hiệu suất của nó là rất quan trọng. Các vấn đề về bộ nguồn có thể hạn chế hiệu suất của thiết bị và tiềm ẩn nguy cơ làm hỏng thiết bị điện tử của bạn. Kiểm tra bộ nguồn thường xuyên có thể giúp giảm thiểu rủi ro này.

Nguồn điện đầu vào

Điện áp nguồn là yếu tố quan trọng. Hãy bắt đầu bằng cách kiểm tra điện áp và dòng điện đầu vào của nguồn điện. Xác minh rằng nguồn điện đầu vào nằm trong phạm vi hoạt động được chỉ định trong bảng dữ liệu. Giống như với các cảm biến, điện áp đầu vào không phù hợp sẽ cản trở hoạt động bình thường, bất kể bạn đang sử dụng nguồn điện AC/DC hay DC/DC.

Độ chính xác điện áp đầu ra

Mặc dù màn hình LED trên bộ nguồn của bạn có thể hiển thị 5.00VDC, nhưng nó không phải lúc nào cũng chính xác. Nên sử dụng một vôn kế đã được hiệu chuẩn đúng cách để kiểm tra điện áp đầu ra. Đảm bảo điện áp đầu ra ổn định và nằm trong phạm vi hoạt động của thiết bị. Để có độ chính xác cao hơn, hãy tính toán điện áp đầu ra chính xác.

Các thiết bị cần thiết để kiểm tra nguồn điện.

• Sử dụng vôn kế và ampe kế đã được hiệu chuẩn đúng cách (độ phân giải phải gấp 10 lần thông số cần đo).
• Máy hiện sóng có băng thông lên đến 20MHz.
• Nguồn điện đầu vào đủ
• Tải trọng có thể điều chỉnh lập trình

Cho dù bạn nghi ngờ bộ nguồn của mình bị lỗi hay đang thường xuyên kiểm tra nó, việc kiểm tra hiệu suất của nó là rất quan trọng. Các vấn đề về nguồn điện có thể hạn chế hiệu suất của thiết bị và tiềm ẩn nguy cơ làm hỏng thiết bị điện tử của bạn. Việc kiểm tra nguồn điện đúng cách và thường xuyên có thể giúp giảm thiểu rủi ro này.

Nguồn điện đầu vào

Công suất đầu ra của bộ nguồn là yếu tố quan trọng, nhưng thông số đầu tiên cần kiểm tra là điện áp và dòng điện đầu vào. Hãy xác minh rằng điện áp đầu vào nằm trong phạm vi hoạt động của bộ nguồn như đã được chỉ định trong thông số kỹ thuật hoặc bảng dữ liệu. Giống như với các cảm biến của chúng tôi, điện áp đầu vào không phù hợp sẽ cản trở hoạt động bình thường, bất kể bạn đang sử dụng bộ nguồn AC/DC hay DC/DC.

Độ chính xác điện áp đầu ra

Màn hình LED (nếu có) trên bộ nguồn của bạn có thể hiển thị 5.00VDC, nhưng điều này không phải lúc nào cũng chính xác. Kiểm tra độ chính xác của điện áp đầu ra bằng một vôn kế đã được hiệu chuẩn đúng cách là một cách tuyệt vời để xác minh điện áp đầu ra này. Nói một cách đơn giản, bạn chỉ cần kiểm tra xem điện áp đầu ra có ổn định và nằm trong phạm vi hoạt động của thiết bị hay không. Tuy nhiên, bạn có thể muốn tính toán thêm độ chính xác của điện áp đầu ra.

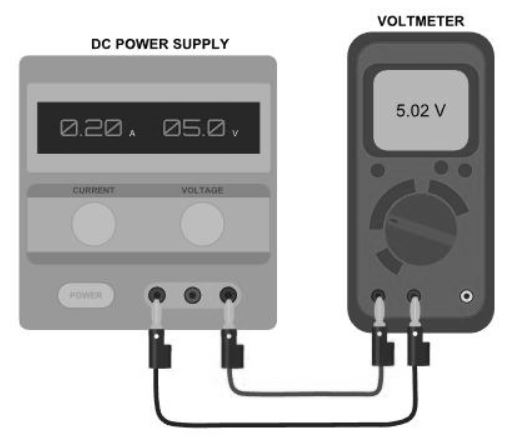

Cài đặt thử nghiệm

Quy trình kiểm tra

• Đặt điện áp đầu vào theo thông số kỹ thuật tiêu chuẩn của bộ nguồn.
• Đặt điện áp tải đầu ra ở giá trị định mức tối đa.
• Đo điện áp đầu ra ( VOUT ) bằng vôn kế đã hiệu chuẩn _.
• Độ chính xác của điện áp đầu ra có thể được tính bằng công thức sau.

• Xin lưu ý rằng các bộ nguồn DC/DC thường có điện áp đầu ra định mức, trong khi các bộ nguồn AC/DC có điện áp đầu ra thay đổi được. Điện áp đầu ra được hiển thị hoặc cài đặt là ( V _NOM ).

Tiếng ồn và nhiễu sóng đầu ra.

Cảm biến của chúng tôi hoạt động tốt nhất khi được cung cấp điện áp ổn định và sạch, giảm thiểu nhiễu và gợn sóng đầu ra. Gợn sóng và nhiễu đầu ra này còn được gọi là Độ lệch Định kỳ và Ngẫu nhiên ( PARD ). Khi có nhiễu trên điện áp đầu vào linh kiện, nhiễu này sẽ được cộng thêm vào lượng nhiễu nhìn thấy được trong linh kiện.

Cụ thể, gợn sóng đầu ra và nhiễu có thể được tách thành các yếu tố riêng biệt. Nhiễu là một loạt các tín hiệu nhiễu tần số cao hoặc thấp ngẫu nhiên hướng vào nguồn điện. Cách tốt nhất để giảm thiểu nhiễu là che chắn dây dẫn và vận hành thiết bị càng xa các nguồn gây nhiễu điện càng tốt. Gợn sóng đầu ra có tính chu kỳ trong trường hợp nhiễu ngẫu nhiên. Gợn sóng đầu ra là sự dịch chuyển định kỳ của điện áp đầu ra, có thể quan sát được. Gợn sóng này thường do tính chất chu kỳ của dòng điện xoay chiều gây ra. Quan sát nguồn điện bằng máy hiện sóng là điều cần thiết để xem cả gợn sóng đầu ra và nhiễu. Gợn sóng hoặc nhiễu quá mức nằm ngoài phạm vi cho phép, thường thấy trong môi trường được kiểm soát, sẽ làm giảm hiệu suất của cảm biến. Khi kiểm tra nhiễu và gợn sóng đầu ra, băng thông phải đủ để ghi lại toàn bộ chu kỳ của bất kỳ gợn sóng đầu ra nào. Nhiễu bổ sung có thể được phát hiện trên chính đầu dò của máy hiện sóng. Sử dụng kết nối đầu dò với đất ngắn nhất có thể sẽ giảm thiểu lượng nhiễu mà đầu dò nhận được. Cẩn thận để giảm thiểu bất kỳ lỗi và nhiễu nào có thể được thêm vào hệ thống.

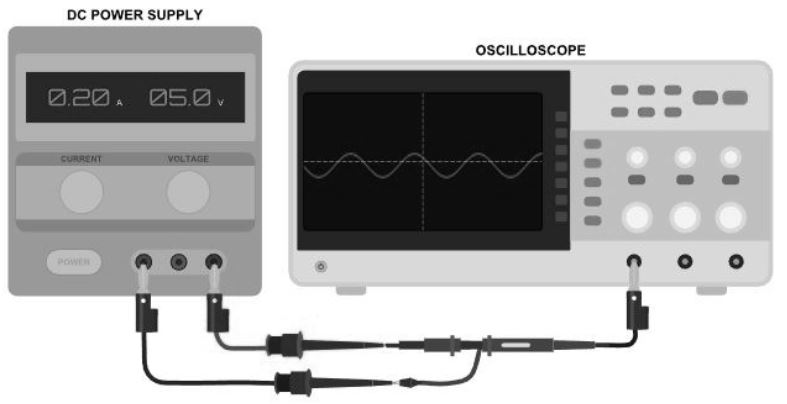

Cài đặt thử nghiệm

Điều khiển dây

Khi điện áp đầu vào dao động hoặc trở nên không ổn định, nó sẽ ảnh hưởng đến điện áp đầu ra. Thông số điều chỉnh điện áp đầu ra cho biết điện áp đầu ra sẽ thay đổi bao nhiêu do sự thay đổi của điện áp đầu vào. Nói chung, điều này được thể hiện bằng sự thay đổi từ điện áp đầu vào tối thiểu đến điện áp đầu vào tối đa. Việc kiểm tra điều chỉnh điện áp đầu vào có thể không thực hiện được nếu bạn đang sử dụng nguồn điện AC/DC.

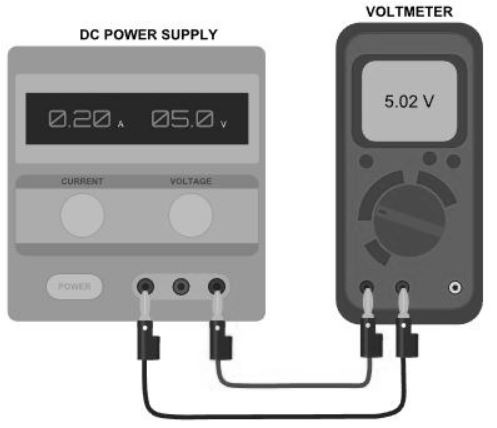

Cài đặt thử nghiệm

Quy trình kiểm tra

• Đặt điện áp đầu vào theo thông số kỹ thuật tiêu chuẩn của bộ nguồn.
• Đo điện áp đầu ra ( _VOUTNUM ) bằng vôn kế đã hiệu chuẩn.
• Đặt điện áp đầu vào ở mức điện áp hoạt động tối đa của bộ nguồn.
• Đo điện áp đầu ra ( VOUTMIN ) bằng vôn kế đã hiệu chuẩn _.
• Đặt điện áp đầu vào ở mức điện áp hoạt động tối thiểu của bộ nguồn.
• Đo điện áp đầu ra ( _VOUTMAX ) bằng vôn kế đã hiệu chuẩn.
• Tìm ( VDEV ) _{, độ} lệch tối đa so với ( _VOUTNUM ) _{. (} VDEV ) là _giá trị lớn nhất của | VOUTNUM - VOUTMIN | hoặc | VOUTNUM - VOUTMAX | _.
• Có thể tính toán khả năng kiểm soát dây chuyền sản xuất bằng công thức sau.

Kiểm soát tải

Các hệ thống điều khiển bằng cảm biến lấy dòng điện từ nguồn điện. Điện áp bị ảnh hưởng bởi tổng dòng điện tiêu thụ. Đối với đầu ra DC, ta có thể xem lại định luật Ohm để thấy rằng V = IR. Nếu ta đột ngột tăng điện trở của mạch, điện áp sẽ thay đổi. Điều khiển tải hoạt động để giảm thiểu bất kỳ thay đổi nào do sự thay đổi trong tải của mạch gây ra.

Cần ghi nhận những thay đổi về tải đầu ra và điện trở mạch, được biểu thị bằng phần trăm tải tối đa. Việc kiểm tra điều khiển tải nên được thực hiện dựa trên các giá trị này.

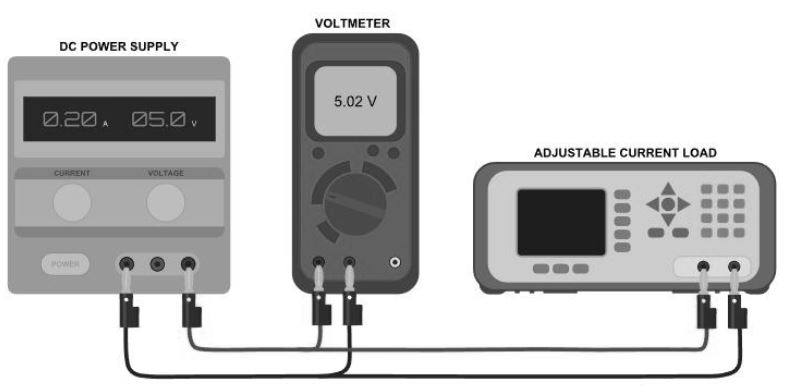

Cài đặt thử nghiệm

Quy trình kiểm tra

• Đặt điện áp đầu vào theo thông số kỹ thuật tiêu chuẩn của bộ nguồn.
• Hãy sử dụng tải có điện trở định mức cao nhất với nguồn điện.
• Đo điện áp đầu ra ở tải tối đa ( VOUTML ) bằng vôn kế đã hiệu chuẩn _.
• Đặt tải ở mức quy định để điều khiển tải.
• Đo điện áp đầu ra tại tải mới ( VOUTNL ) bằng vôn kế đã hiệu chuẩn _.
• Công suất điều khiển tải có thể được tính toán bằng công thức sau.

Thời gian hồi phục tạm thời.

Chức năng điều chỉnh tải cho phép bộ nguồn tự điều chỉnh để tiếp tục cung cấp điện áp tối ưu sau khi tải thay đổi, nhưng quá trình điều chỉnh này không diễn ra tức thời. Thời gian cần thiết để điện áp trở lại mức tối ưu (trong phạm vi dung sai) được gọi là thời gian phục hồi quá độ.

Thời gian phục hồi tức thời nằm giữa hai mức tải được chỉ định. Vui lòng kiểm tra bảng thông số kỹ thuật của bộ nguồn để biết các mức được chỉ định. Lưu ý bổ sung: Thời gian phục hồi tức thời được đo từ thời điểm chuyển đổi tải cho đến khi điện áp trở lại trong phạm vi dung sai.

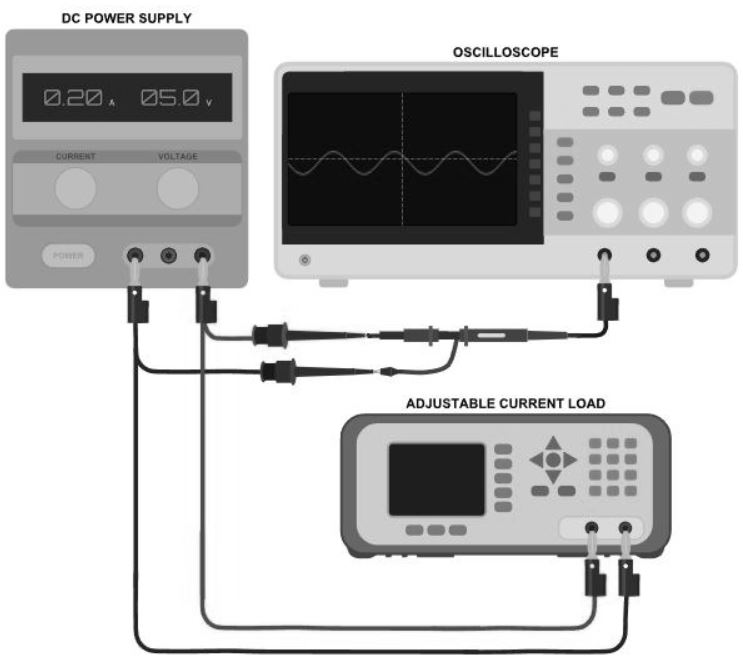

Cài đặt thử nghiệm

Quy trình kiểm tra

• Đặt điện áp đầu vào theo thông số kỹ thuật tiêu chuẩn của bộ nguồn.
• Hãy tìm pha chuyển đổi tải xác định cho nguồn điện.
• Hãy lập trình động cơ bước thích ứng của bạn theo các bước đã nêu ở trên.
• Kích hoạt máy hiện sóng từ bên ngoài và chuyển đổi tải trong phạm vi đã chỉ định.
• Đo thời gian phục hồi tạm thời trên máy hiện sóng của bạn.

Hiệu quả

Hiệu suất là tỷ lệ giữa tổng công suất đầu ra và công suất đầu vào. Mặc dù hiệu suất tồn tại đối với cả nguồn điện AC/DC và DC/DC, nhưng không phải tất cả người dùng đều có thể đo lường chính xác hiệu suất của nguồn điện AC/DC.

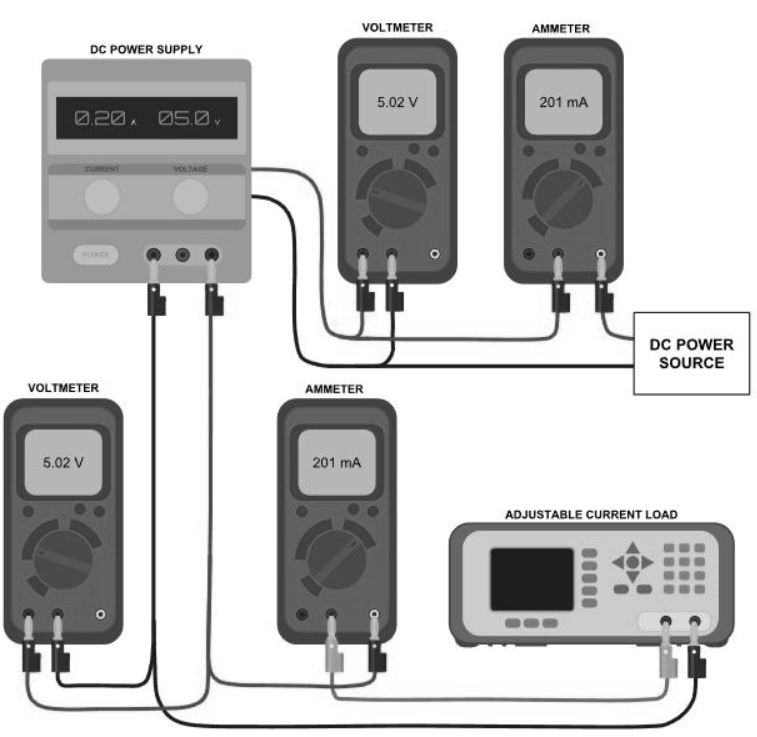

Cài đặt thử nghiệm

Quy trình kiểm tra

• Đặt điện áp đầu vào theo thông số kỹ thuật tiêu chuẩn của bộ nguồn.
• Hãy sử dụng tải có công suất định mức cao nhất của nguồn điện.
• Đo dòng điện ( I _IN ) và điện áp ( V _IN ) cấp vào nguồn điện, cũng như dòng điện ( I _OUT ) và điện áp ( V _OUT ) của nguồn điện.
• Tính toán hiệu suất bằng phương trình sau.

Thời gian hồi phục tạm thời.

Thời gian phục hồi tức thời đo lường tốc độ nguồn điện trở lại điện áp tối ưu sau khi tải thay đổi.

Quy trình kiểm tra

• Đặt điện áp đầu vào theo thông số kỹ thuật tiêu chuẩn.
• Xác định vị trí thay đổi tải được chỉ định cho bộ nguồn.
• Lập trình động cơ bước thích ứng của bạn.
• Kích hoạt máy hiện sóng từ bên ngoài và chuyển đổi tải trong phạm vi đã chỉ định.
• Đo thời gian phục hồi tạm thời trên máy hiện sóng của bạn.

Hiệu quả

Hiệu suất là tỷ lệ giữa tổng công suất đầu ra và công suất đầu vào.

Quy trình kiểm tra

• Đặt điện áp đầu vào theo thông số kỹ thuật tiêu chuẩn.
• Hãy sử dụng tải có định mức cao nhất.
• Đo dòng điện (IIN) và điện áp (VIN) cấp vào nguồn điện, cũng như dòng điện (IOUT) và điện áp (VOUT) của nguồn điện.
• Tính toán hiệu suất.

Xác định các vấn đề đang diễn ra.

Nếu sự cố vẫn tiếp diễn sau khi kiểm tra các thông số đã chỉ định, hãy kiểm tra lại độ chính xác của điện áp đầu ra tại chân cảm biến. Hiện tượng sụt áp có thể xảy ra khi cấp nguồn cho mạch; hãy kiểm tra nhiễu và gợn sóng đầu ra trực tiếp tại chân cảm biến để khoanh vùng vấn đề. Vấn đề không phải lúc nào cũng liên quan trực tiếp đến nguồn cấp điện, nhưng việc kiểm tra là một bước khởi đầu tốt.
