Rơle được sử dụng rộng rãi, từ ô tô đến điện tử gia dụng, làm công tắc trung gian cho dòng điện thấp. Để khởi động / điều khiển các bộ phận vận hành dòng điện cao. Ví dụ, rơ le khởi động cho điện từ khởi động  và rơ le điều khiển cho rèm ánh sáng an toàn. Trong các nhà máy, công nghiệp.

Khi rơ le bị hỏng, chúng ta cần tìm ra nguyên nhân của sự cố bằng cách nhanh chóng kiểm tra nó. May mắn thay, kiểm tra rơle không khó và chỉ sử dụng các kỹ thuật cơ bản mà người mới bắt đầu có thể dễ dàng thực hiện.

Rơle hoạt động như thế nào?

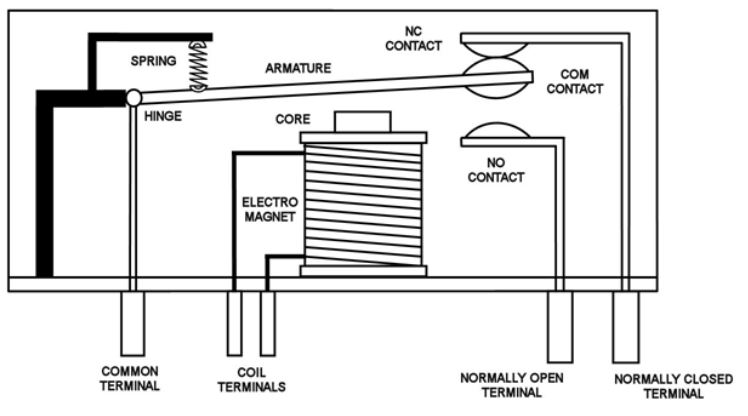

Trước khi bắt đầu kiểm tra rơle, điều quan trọng là phải hiểu nguyên lý hoạt động của rơle. Mỗi rơle có một lõi điện từ bên trong và có hai cặp mạch, đó là mạch cuộn dây (mạch dòng điện thấp) và mạch chuyển mạch (mạch dòng điện cao).

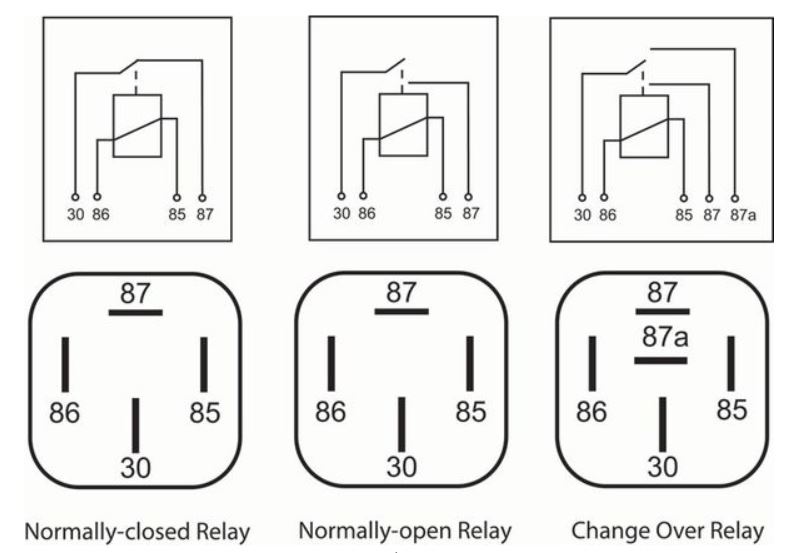

KHÔNG rơ le so với rơ le NC

Có hai loại rơle cơ bản: rơle thường mở (NO) và rơle thường đóng (NC). Rơle NC hoạt động theo cách ngược lại: mạch thứ hai vẫn đóng khi cuộn dây không được cấp điện.

Khi cuộn dây đang chạy, rơle NO sẽ chuyển mạch thứ hai "bật", trong khi rơle NC sẽ chuyển đổi "tắt". Chu kỳ thứ hai Các sơ đồ hoạt động khác nhau như vậy cho phép mỗi loại rơle có ứng dụng cụ thể riêng. Rơle thường đóng thường được sử dụng trong các thiết bị an toàn như thiết bị điều khiển van khí.

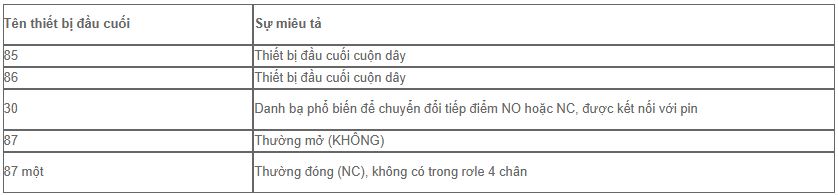

Khi được cấp điện, rơle 5 chân sẽ chuyển từ chân thường đóng (87a) sang chân thường mở (87) sang chân thường mở (87). Dưới đây là hệ thống đánh số thiết bị đầu cuối rơle.

Các biện pháp phòng ngừa an toàn rơ le

• Khi tải được gắn vào rơle. Không vượt quá thông số kỹ thuật của rơle (ví dụ: cuộn dây voltage. Tọa độ liên lạc)
• Không chạm vào các cực rơle bằng tay không khi rơle đang bật, nếu không có thể xảy ra điện giật.
• Không làm rơi rơ le, vì điều này có thể làm hỏng cơ chế bên trong thiết bị. Điều này dẫn đến tiếp xúc kém và kết quả là các vấn đề khác.
• Không sử dụng rơ le ở khu vực có khí dễ cháy hoặc nổ.
• Vui lòng kiểm tra cẩn thận sơ đồ kết nối bên trong trước khi thực hiện kết nối. Tham khảo hướng dẫn sử dụng hoặc sơ đồ được in trên thiết bị.

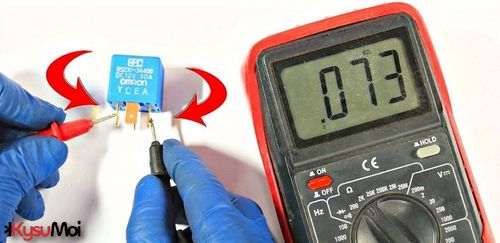

Cách kiểm tra rơle bằng đồng hồ vạn năng

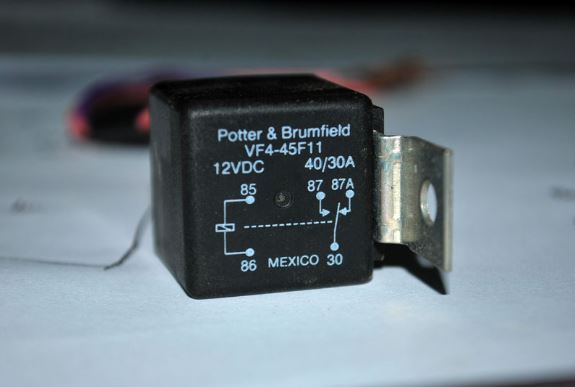

Ví dụ, rơle NC 4 chân này, bạn có thể kiểm tra rơle bằng đồng hồ vạn năng bằng cách làm theo các bước sau:

1. Tắt tất cả các công tắc nguồn được kết nối với rơle.

2. Đặt đồng hồ vạn năng ở chế độ đo điện trở 2KΩ.

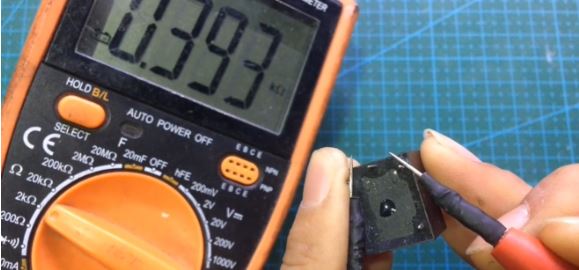

3. Kết nối đầu dò với hai tiếp điểm cuộn dây của rơle.

Một rơle 12 volt tiêu chuẩn sẽ có điện trở cuộn dây khoảng 50-200 ohms.

• Nếu đồng hồ đọc giá trị, Rơle này sẽ hoạt động bình thường.

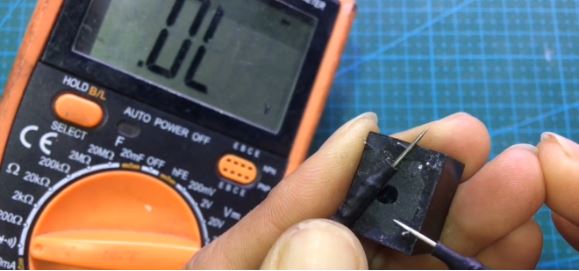

• Nếu đồng hồ hiển thị MỞ, cuộn dây bên trong hoặc các điểm tiếp xúc của cuộn dây bị lỗi.

4. Chuyển đồng hồ vạn năng sang chế độ kiểm tra liên tục (một số đồng hồ vạn năng đã có chế độ này trong chế độ diode).

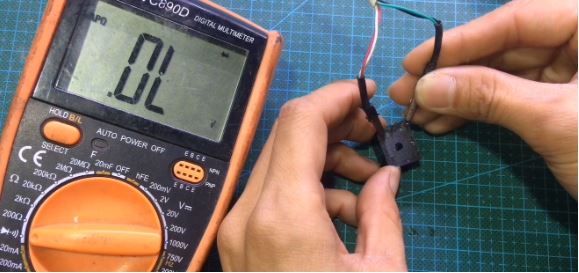

5. Kết nối đầu dò với cả đầu cuối COM (30) và đầu cuối NO (87).

• Nếu không có tiếng bíp từ thiết bị, mạch đang mở.
• Nếu chuông kêu và đèn báo nhấp nháy Có thể các tiếp điểm của công tắc bị đoản mạch hoặc trục chính không thể trở lại vị trí bình thường.

6. Cung cấp nguồn điện độc lập cho đầu cuộn dây theo định mức của rơle.

• Nếu bạn nghe thấy tiếng sột soạt, đó là do tác động của điện từ.
• Nếu bạn không thể nghe thấy gì, Điều này cho thấy cuộn dây bên trong bị đứt hoặc đầu nối cuộn dây tiếp xúc kém.

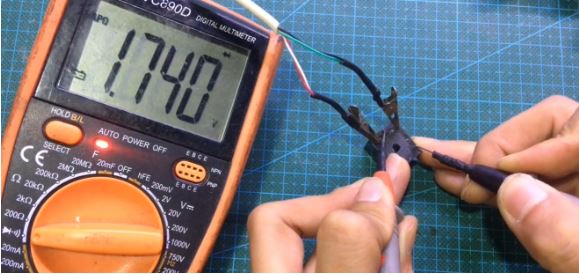

7. Lắp rơle có nguồn điện và kết nối lại đồng hồ đo đầu dò với hai tiếp điểm công tắc.

• Nếu đồng hồ phát ra tiếng bíp và đèn báo sáng. Điều này cho thấy mạch công tắc dẫn điện và rơle hoạt động tốt.
• Nếu đồng hồ không phát ra tiếng bíp, rơ le đã bị hỏng. Che các điểm tiếp xúc của công tắc.

Phát biểu bế mạc

Nếu bạn vẫn không chắc liệu rơle có bị hỏng sau khi thử nghiệm hay không, hãy thử thay thế bằng rơle mới. Chú ý các tính năng của cái mới và cái bị hỏng. Nói chung, dưới cùng một voltage, Rơle có xếp hạng dòng điện thấp có thể được thay thế bằng rơle có định mức dòng điện cao và rơle 4 chân có thể được thay thế bằng rơle 5 chân.
