Trong thế giới kết nối hiện nay, điện thoại thông minh, bộ định tuyến Wi-Fi và các thiết bị IoT đều dựa vào một thành phần quan trọng duy nhất: mô-đun giao diện tần số vô tuyến (RF FEM). Có thể bạn không coi nó chỉ là một thành phần, nhưng thực tế nó rất quan trọng, và nếu không có nó, việc truyền thông không dây sẽ không thể thực hiện được. Tuy nhiên, tại sao các mô-đun RF FEM lại quan trọng đến vậy, và công nghệ này trông như thế nào?

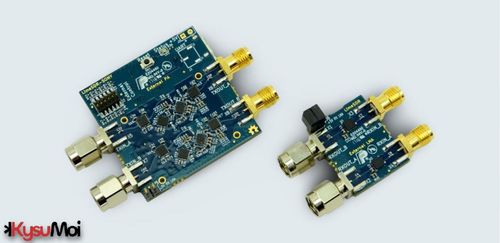

Mô-đun giao diện RF là gì?

Mô-đun giao diện RF là thành phần của hệ thống không dây, kết nối anten và bộ xử lý băng tần cơ sở kỹ thuật số. Bạn có thể coi mô-đun này như bộ điều khiển tín hiệu không dây tổng thể, đảm bảo các thiết bị có thể truyền và nhận tín hiệu không dây hiệu quả mà không bị nhiễu.

Nhìn chung, các mô-đun phần tử hữu hạn tần số vô tuyến (RF FEM) kết hợp một số thành phần chính vào một gói duy nhất:

• ‍PA (Bộ khuếch đại công suất) – Tăng cường tín hiệu đầu ra để có thể truyền đi xa hơn.‍
• Bộ khuếch đại nhiễu thấp (LNA) – Tăng cường độ tín hiệu yếu đi vào hệ thống đồng thời giảm thiểu nhiễu.‍
• Bộ lọc và bộ ghép kênh – làm sạch tín hiệu bằng cách tách nhiễu không mong muốn và cách ly đường truyền/nhận tín hiệu.‍
• Các thiết bị chuyển mạch – kiểm soát luồng tín hiệu trong quá trình truyền và nhận tín hiệu.

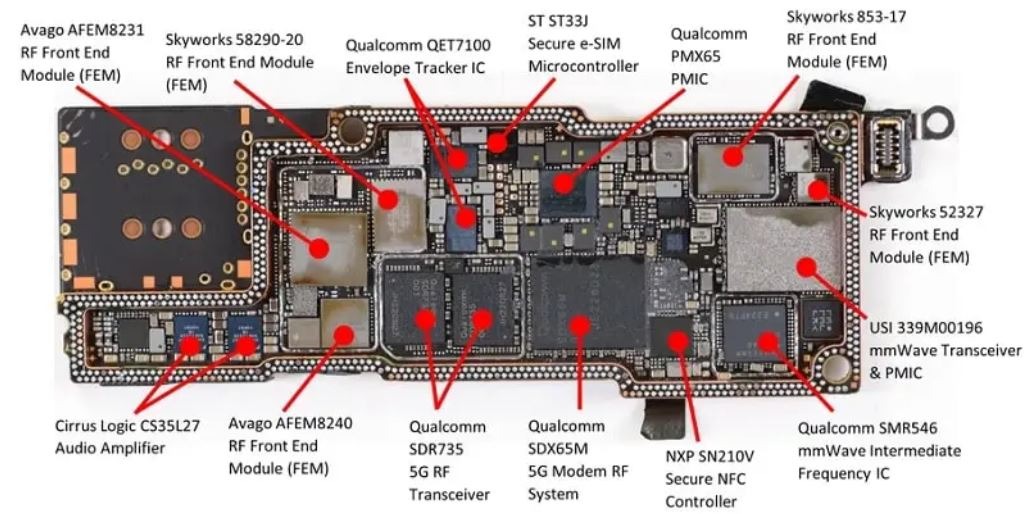

Điện thoại thông minh hiện đại sử dụng các mô-đun RF FEM để hỗ trợ nhiều dải tần và tiêu chuẩn không dây (LTE, 5G NR, Wi-Fi, Bluetooth, GPS) trong một thiết bị nhỏ gọn duy nhất.

Mục đích của mô-đun RF Front-End.

Về bản chất, FEM khá đơn giản: làm cho truyền thông không dây mạnh mẽ, sạch sẽ và hiệu quả.

Trên thực tế, những điều sau đây mới là điều thường được thực hiện:

• ‍Nâng cao chất lượng tín hiệu: Cải thiện cường độ tín hiệu yếu và loại bỏ nhiễu.‍
• Nâng cao hiệu quả năng lượng: Đảm bảo thiết bị truyền tín hiệu với tổn thất năng lượng tối thiểu.‍
• Hỗ trợ hoạt động đa băng tần: Cho phép sử dụng một thiết bị duy nhất trên nhiều băng tần di động và công nghệ không dây khác nhau.‍
• Giảm thiểu kích thước và độ phức tạp: Phương pháp phần tử hữu hạn (FEM) không sử dụng nhiều thành phần riêng lẻ, mà tích hợp chúng thành các thành phần nhỏ hơn, hiệu quả hơn.

Điện thoại của bạn sẽ thường xuyên bị treo, Wi-Fi sẽ chậm và đồng hồ thông minh của bạn sẽ không phải lúc nào cũng căn chỉnh chính xác nếu không có phần mềm FEM được phát triển đúng cách.

Mô-đun RF Front-End hoạt động như thế nào?

Khi bạn nhấn gửi hoặc thực hiện cuộc gọi video, đây là những gì diễn ra ở phía sau màn hình của FEM:

Tuyến đường giao hàng:

• Bộ xử lý của thiết bị tạo ra tín hiệu RF đã được điều chỉnh.
• Bộ khuếch đại tín hiệu sẽ tăng cường độ tín hiệu lên mức mong muốn.
• Tín hiệu được lọc và các sóng hài được loại bỏ.
• Tín hiệu sẽ được chuyển đến ăng-ten thông qua bộ chuyển mạch.

Tuyến đường tiếp nhận:

• Tín hiệu đến được thu bởi ăng-ten (thường ở mức tín hiệu rất thấp).
• Các bộ khuếch đại nhiễu thấp có thể được mở rộng quy mô mà không làm giảm chất lượng.
• Bộ ghép kênh và bộ lọc giúp tách tín hiệu cần thiết khỏi nhiễu.
• Tín hiệu sạch được gửi đến băng tần cơ sở để xử lý tiếp.

Tóm lại, FEM giúp đảm bảo các thiết bị không dây của bạn không chỉ phát ra âm thanh đủ lớn để nghe thấy mà còn chú ý lắng nghe các tín hiệu yếu.

Những thách thức trong mô-đun giao diện RF.

Việc tách các tín hiệu rất gần nhau trong phổ tần là một trong những vấn đề kỹ thuật lớn nhất trong thiết kế mạch tiền khuếch đại RF. Điện thoại thông minh và thiết bị không dây hiện đại có thể hoạt động trên hàng chục dải tần khác nhau, đôi khi chỉ khác nhau vài megahertz.

Sự cách ly tín hiệu chặt chẽ này khiến việc tránh nhiễu trở nên khó khăn, vì các tín hiệu phát mạnh có thể dễ dàng lọt vào đường dẫn thu nhạy cảm, làm giảm hiệu suất.

Các bộ lọc hiệu suất cao, bộ ghép kênh song công và các phương pháp tách tín hiệu tinh vi được sử dụng để duy trì sự tách biệt giữa các tín hiệu này. Tuy nhiên, khi phổ tần ngày càng được sử dụng nhiều hơn cho các dịch vụ 5G, Wi-Fi 7 và IoT, việc đạt được sự tách biệt tín hiệu rõ ràng trong các mô-đun nhỏ đòi hỏi các công nghệ thiết kế và sản xuất tiên tiến hơn.

Những tiến bộ trong các mô-đun giao diện RF

Trong những năm gần đây, công nghệ RF FEM đã phát triển nhanh chóng với sự ra đời của 5G và Wi-Fi 6/7. Những cải tiến quan trọng bao gồm:

• ‍Tích hợp đa băng tần/đa chế độ: Hàng chục băng tần trên một chip duy nhất giúp giảm kích thước của từng mô-đun trong điện thoại.‍
• Công nghệ Envelope Tracking và Doherty PA: Thiết kế thông minh hơn cho bộ khuếch đại, giúp tiết kiệm năng lượng hơn và kéo dài thời lượng pin.‍
• Các bộ lọc nâng cao: Bộ lọc sóng âm khối (BAW) và sóng âm bề mặt (SAW) có khả năng hoạt động trong môi trường phổ tần phức tạp.‍
• Giảm thiểu kích thước: Chế tạo các mô-đun đủ nhỏ để vừa vặn với điện thoại thông minh và thiết bị đeo siêu mỏng, đồng thời vẫn đảm bảo tiêu thụ điện năng cao.‍
• Trí tuệ nhân tạo và khả năng điều chỉnh thông minh: FEM thích ứng tự động điều chỉnh hiệu năng theo thời gian thực dựa trên điều kiện tín hiệu và vị trí người dùng.

Tương lai của các mô-đun RF Front-End

Trong tương lai, các mô-đun FEM tần số vô tuyến sẽ chỉ được cải tiến song song với những tiến bộ trong công nghệ không dây:

• ‍Công nghệ 5G, 6G tiên tiến: Các mô-đun phải hoạt động ở tần số cao hơn (sóng milimét và các dải THz thấp hơn) mà không tiêu thụ quá nhiều điện năng.‍
• Sự mở rộng mạnh mẽ của IoT: Các thiết bị IoT của FEM sẽ tập trung vào mức tiêu thụ điện năng cực thấp và hiệu quả về chi phí.‍
• Tích hợp trạm thu phát vệ tinh: Hệ thống FEM trong tương lai có thể được tích hợp với các kết nối trực tiếp đến vệ tinh, đòi hỏi phạm vi tần số phủ sóng rộng hơn.‍
• Chuỗi RF được tối ưu hóa bằng AI: Giao diện phía trước thông minh hơn với hiệu chỉnh tự động, giảm nhiễu và chuyển đổi chế độ linh hoạt.‍
• Tập trung vào tính bền vững: Các mô-đun tiết kiệm năng lượng hơn để giảm lượng khí thải carbon của hàng tỷ thiết bị kết nối.

Lời kết

Các mô-đun giao diện RF (RF front-end modules) có thể không được người dùng thông thường chú ý đến, nhưng chúng lại là những anh hùng thầm lặng thúc đẩy thế giới không dây của chúng ta tiến lên. Khi 5G ngày càng được chấp nhận rộng rãi và 6G đang chờ đợi, vai trò của các mô-đun FEM sẽ trở nên quan trọng hơn bao giờ hết, cân bằng giữa hiệu suất, hiệu quả và tính linh hoạt theo cách trực tiếp định hình tương lai của kết nối.
