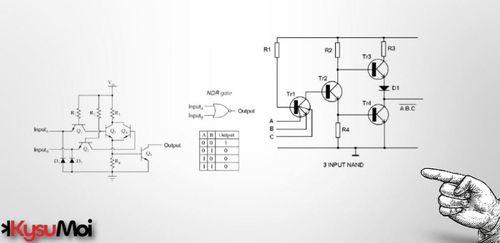

Phân loại Logic Transistor-Transistor

Mạch TTL được phân loại dựa trên cấu hình đầu ra, mỗi mạch cung cấp các đặc điểm hoạt động riêng biệt phù hợp với các ứng dụng cụ thể.

• Cấu hình đầu ra Collector hở có cực thu của transistor đầu ra không được kết nối nội bộ với điện áp cung cấp (VCC), đòi hỏi một điện trở kéo lên ngoài được kết nối với VCC. Thiết lập này cung cấp đầu ra cao khi đầu vào thấp và đầu ra nổi (trở kháng cao) khi đầu vào cao. Trên thực tế, đầu ra có thể được điều khiển chủ động xuống thấp nhưng chỉ được kéo lên cao thông qua điện trở ngoài. Đầu ra này lý tưởng cho các ứng dụng cần logic AND có dây, chẳng hạn như điều khiển nhiều tải hoặc giao tiếp với các mức điện áp khác nhau. Ví dụ, khi kết nối nhiều đầu ra TTL với một đường vào duy nhất, đầu ra collector hở ngăn ngừa xung đột bus bằng cách chỉ cho phép một đầu ra kéo đường xuống thấp tại một thời điểm.

• Đầu ra Totem Pole bao gồm cả transistor kéo lên và kéo xuống ở tầng đầu ra, tạo ra hiệu ứng đẩy-kéo.  Thiết kế này tăng tốc độ bằng cách cung cấp đường dẫn trở kháng thấp đến cả VCC và đất, giúp giảm đáng kể độ trễ lan truyền. Mạch kéo lên chủ động trong đầu ra Totem Pole đảm bảo chuyển đổi nhanh chóng từ cao xuống thấp và ngược lại, phù hợp cho các ứng dụng tốc độ cao. Trong ứng dụng thực tế, chẳng hạn như thiết kế giao diện vi điều khiển, cấu hình đầu ra Totem Pole cho phép truyền dữ liệu nhanh chóng và hiệu quả, duy trì tính toàn vẹn của tín hiệu trên các đường truyền dữ liệu tốc độ cao.

• Cổng Ba Trạng Thái cung cấp ba trạng thái đầu ra riêng biệt: trở kháng thấp, cao và cao (ba trạng thái).  Trạng thái trở kháng cao ngắt kết nối đầu ra khỏi mạch, cho phép nhiều đầu ra được kết nối với một bus chung mà không bị nhiễu. Điều này lý tưởng trong các hệ thống bus, nơi nhiều thiết bị cần chia sẻ đường truyền thông tin nhưng chỉ một thiết bị được phép điều khiển đường truyền tại một thời điểm. Ví dụ, khi thiết kế một mô-đun bộ nhớ, cổng ba trạng thái cho phép kết nối nhiều chip nhớ với một bus dữ liệu duy nhất. Chỉ chip được chọn điều khiển bus, trong khi các chip khác vẫn ở trạng thái trở kháng cao, ngăn ngừa xung đột dữ liệu và đảm bảo việc truy xuất dữ liệu chính xác.

Trong mỗi cấu hình, những sắc thái vận hành tinh tế đóng vai trò quan trọng trong thiết kế hệ thống. Việc triển khai đầu ra cực thu hở đòi hỏi phải cân nhắc kỹ lưỡng giá trị điện trở kéo lên để cân bằng tốc độ và mức tiêu thụ điện năng. Đối với đầu ra cực totem, việc quản lý các mạch ngắn tiềm ẩn trong quá trình chuyển đổi trạng thái đòi hỏi sự chú ý đến bố cục và thời gian. Cổng ba trạng thái đòi hỏi logic điều khiển chính xác để quản lý trạng thái trở kháng cao và ngăn ngừa xung đột bus. Bằng cách nắm vững các khía cạnh thực tế của các cấu hình đầu ra TTL này, các kỹ sư có thể thiết kế các hệ thống kỹ thuật số hiệu quả và đáng tin cậy hơn, phù hợp với các nhu cầu vận hành cụ thể. Cho dù tối ưu hóa tốc độ, hiệu suất năng lượng hay chia sẻ bus, việc hiểu rõ các phức tạp của phân loại đầu ra TTL cho phép lựa chọn thiết kế sáng suốt hơn và hiệu suất hệ thống vượt trội.

Ứng dụng rộng rãi của TTL

Mạch TTL rất linh hoạt, được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ hiệu suất mạnh mẽ, tốc độ và độ tin cậy cao. Bộ điều khiển sử dụng mạch TTL để tạo ra mức điện áp chính xác cho các hoạt động điều khiển. Trong tự động hóa công nghiệp, mạch TTL tạo ra tín hiệu điều khiển từ 0 đến 5V để vận hành máy móc. Các kỹ sư thiết kế bộ điều khiển sử dụng cổng logic TTL để diễn giải tín hiệu đầu vào của cảm biến và kích hoạt bộ truyền động. Ví dụ, hệ thống băng tải có thể sử dụng mạch TTL để xử lý tín hiệu từ cảm biến vị trí và điều khiển động cơ, đảm bảo vật liệu di chuyển trơn tru. Độ tin cậy của TTL đảm bảo tín hiệu điều khiển nhất quán và chính xác, giảm thiểu thời gian chết và nâng cao năng suất.

Thiết bị chuyển mạch được hưởng lợi từ mạch TTL điều khiển các thiết bị như đèn và rơ le. Trong tự động hóa gia đình, mạch TTL quản lý ánh sáng bằng cách cung cấp tín hiệu điều khiển cho rơ le, chuyển đổi điện áp và dòng điện cao hơn cho đèn hoạt động. Thiết lập này tách biệt mạch TTL công suất thấp với mạch chiếu sáng công suất cao, tăng cường độ an toàn và độ tin cậy. Khi nhấn công tắc, mạch TTL xử lý tín hiệu đầu vào và kích hoạt rơ le, bật hoặc tắt đèn gần như ngay lập tức. Máy tính mini trước đây dựa vào mạch TTL, lý tưởng cho các bộ xử lý như DEC VAX. Các hệ thống này sử dụng cổng logic TTL cho các phép toán số học và logic cơ bản, tạo thành xương sống tính toán của bộ xử lý. Việc thiết kế những máy tính đầu tiên này liên quan đến việc sắp xếp hàng nghìn cổng TTL để thực hiện tập lệnh. Tốc độ và độ tin cậy của TTL đảm bảo các máy tính mini này thực hiện các phép tính phức tạp một cách hiệu quả, đặt nền tảng cho điện toán hiện đại. Các thiết bị ngoại vi như máy in và thiết bị đầu cuối hiển thị video sử dụng rộng rãi công nghệ TTL. Trong máy in, mạch TTL quản lý giao tiếp giữa máy in và máy tính, diễn giải tín hiệu dữ liệu, điều khiển chuyển động của đầu in và quản lý thời gian phun mực. Khả năng chuyển mạch nhanh chóng của TTL đảm bảo in tốc độ cao và không có lỗi. Trong các thiết bị đầu cuối hiển thị video, mạch TTL xử lý tín hiệu video đầu vào, chuyển đổi chúng thành định dạng có thể hiển thị và kiểm soát thời gian cập nhật pixel, đảm bảo hình ảnh ổn định và rõ nét. Độ bền của mạch TTL đảm bảo các thiết bị ngoại vi hoạt động đáng tin cậy trong thời gian dài, mang lại hiệu suất nhất quán trong các môi trường khắc nghiệt.
