Logic Transistor-Transistor (TTL) là gì?

Transistor-Transistor Logic, hay viết tắt là TTL, là một kỹ thuật nền tảng để thiết kế mạch kỹ thuật số, xây dựng các cổng logic từ các transistor lưỡng cực. Công nghệ này được sử dụng rộng rãi trong các ứng dụng điện tử, đặc biệt là mạch kỹ thuật số, nhờ tốc độ và độ tin cậy. Nguyên lý thiết kế đơn giản của TTL giúp nó dễ tiếp cận với cả người dùng nghiệp dư lẫn chuyên nghiệp.

TTL hoạt động với các transistor tiếp giáp lưỡng cực (BJT) hoạt động như các công tắc tốc độ cao . Các transistor này chuyển đổi giữa hai mức điện áp biểu diễn trạng thái nhị phân 1 và 0. Khả năng chuyển mạch nhanh và hiệu suất mạnh mẽ của BJT làm cho TTL phù hợp với nhiều ứng dụng kỹ thuật số. Ví dụ, hãy nghĩ đến việc sử dụng mạch logic TTL để vận hành động cơ trong cánh tay robot. Mạch nhận đầu vào từ các cảm biến phát hiện vị trí của cánh tay, chẳng hạn như cảm biến quang học hoặc áp suất, cung cấp dữ liệu chính xác. Các đầu vào này đi vào một mảng cổng logic TTL, một mạng lưới các cổng được thiết kế sẵn thực hiện các chức năng logic cụ thể. Khi các đầu vào được xử lý, các cổng logic sẽ xác định các hành động cần thiết. Trong hệ thống này, các transistor chuyển đổi trạng thái để điều khiển động cơ. Nếu cảm biến chỉ ra cánh tay nên di chuyển sang trái, các transistor sẽ điều chỉnh dòng điện để điều khiển động cơ cho phù hợp. Khả năng chuyển mạch nhanh của TTL đảm bảo động cơ phản ứng nhanh chóng và chính xác, cho phép chuyển động mượt mà, chính xác.

Mảng cổng logic TTL cung cấp một phương pháp tiếp cận mô-đun cho thiết kế mạch. Tính mô-đun này cho phép tạo ra các mạch phức tạp bằng cách kết hợp các cổng đơn giản hơn, đơn giản hóa cả thiết kế và xử lý sự cố. Hơn nữa, tính mô-đun này tăng cường khả năng mở rộng, giúp việc mở rộng hệ thống với các chức năng bổ sung trở nên dễ dàng hơn. Mạch TTL đảm bảo hệ thống điều khiển chính xác và nhanh chóng, hoàn hảo trong các môi trường hiệu suất vượt trội, trong các ứng dụng phức tạp như thiết bị tự động hóa hoặc công cụ chính xác. Các kỹ sư tin tưởng vào công nghệ TTL để có kết quả nhất quán và đáng tin cậy, dù trong phòng thí nghiệm nghiên cứu hay nhà máy sản xuất. Sự kết hợp giữa tốc độ, độ tin cậy và nguyên tắc bố trí đơn giản của TTL củng cố vị thế của nó như là yếu tố cốt lõi của điện tử kỹ thuật số. Từ các dự án nghiệp dư đến các hệ thống công nghiệp phức tạp, mạch TTL tiếp tục cung cấp năng lượng cho nhiều ứng dụng đa dạng, chứng minh giá trị lâu dài của chúng trong điện tử.

TTL hoạt động như thế nào?

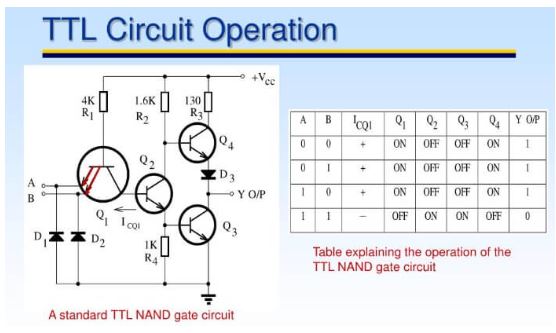

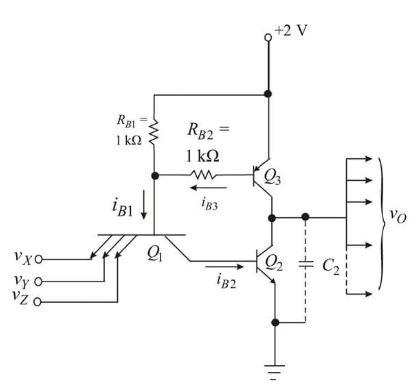

Để logic transistor-transistor (TTL) hoạt động, hai dải điện áp phải được chuyển đổi: cao (logic 1) và thấp (logic 0). Linh kiện cốt lõi, transistor tiếp giáp lưỡng cực (BJT), hoạt động như một công tắc tốc độ cao để thực hiện các hàm logic. NAND và NOR là những ví dụ về cổng logic TTL được tạo ra bằng cách sắp xếp nhiều transistor theo các tổ hợp cụ thể. Ví dụ, một cổng TTL NAND có nhiều đầu vào và một đầu ra duy nhất, ở mức cao, chỉ xuất hiện khi tất cả các đầu vào đều ở mức thấp.

Các bóng bán dẫn kết nối với nhau trong một cổng NAND TTL tiêu chuẩn để cung cấp logic này. Các bóng bán dẫn được bật khi điện áp đi qua các mối nối base-emitter của chúng khi cả hai đầu vào đều ở mức cao (logic 1). Bằng cách tạo đường dẫn từ cực thu đến cực phát, điều này nối đất đầu ra và tạo ra trạng thái thấp (logic 0). Mạch phù hợp sẽ tắt nếu bất kỳ đầu vào nào ở mức thấp (logic 0), dừng dòng điện chạy qua và duy trì đầu ra cao (logic 1). Để có một ví dụ thực tế, hãy xem xét việc xây dựng một mạch đếm kỹ thuật số. Bắt đầu bằng cách kết nối một số cổng NAND theo kiểu tầng để tạo ra các flip-flop, là các khối xây dựng của bộ đếm. Khi bạn nhập tín hiệu xung nhịp, các bóng bán dẫn bên trong các cổng NAND này sẽ chuyển đổi trạng thái nhanh chóng, đếm từng xung và thay đổi đầu ra cho phù hợp. Việc chuyển đổi nhanh này là cần thiết để đếm chính xác các tín hiệu tần số cao.

Sự kết nối giữa các cổng TTL giúp có thể xây dựng các mạch kỹ thuật số phức tạp với các bộ cộng, bộ ghép kênh và các thành phần lưu trữ dữ liệu. Trong mạch cộng kỹ thuật số, nhiều cổng NAND hoạt động cùng nhau để thực hiện phép cộng nhị phân, xử lý phép tính tổng và phép tính nhớ một cách liền mạch. Độ chính xác và tốc độ của bóng bán dẫn đảm bảo độ trễ tối thiểu, cần thiết trong các tác vụ tính toán tốc độ cao. Mặc dù có ý nghĩa lịch sử, TTL phần lớn đã được thay thế bằng công nghệ CMOS (Kim loại-Ôxít-Bán dẫn Bổ sung) trong các ứng dụng hiện đại. CMOS cung cấp mức tiêu thụ điện năng thấp hơn và mật độ tích hợp cao hơn, khiến nó phù hợp hơn với các thiết bị nhỏ gọn, tiết kiệm năng lượng. Tuy nhiên, việc hiểu hoạt động của TTL vẫn là ưu tiên hàng đầu khi làm việc với các hệ thống cũ hoặc các ứng dụng chuyên biệt, nơi tính mạnh mẽ và đơn giản của TTL là một lợi thế. Cho dù thiết kế mạch logic cơ bản cho mục đích giáo dục hay bảo trì thiết bị cũ hơn, các nguyên tắc TTL đều cung cấp nền tảng đáng tin cậy cho thiết kế mạch kỹ thuật số.

Đặc điểm và thông số của TTL

Cần phải hiểu được đặc điểm của mạch TTL để thiết kế và xử lý sự cố cho các hệ thống dựa trên TTL.

• Fan-Out cho biết số lượng ngõ vào mà một ngõ ra TTL đơn lẻ có thể điều khiển mà không làm giảm hiệu suất, liên quan trực tiếp đến khả năng dẫn dòng của transistor ngõ ra. Khi thiết kế mạch, hãy đảm bảo tổng nhu cầu dòng điện của tất cả các ngõ vào được kết nối không vượt quá khả năng dẫn dòng tối đa của cổng dẫn. Vượt quá giới hạn này có thể gây ra mức logic không phù hợp và hoạt động không đáng tin cậy.

• Tản nhiệt rất quan trọng, đặc biệt là trong các thiết kế mạch dày đặc. Nó đề cập đến công suất tiêu thụ của thiết bị, thường được đo bằng miliwatt (mW). Tản nhiệt cao dẫn đến tăng nhiệt lượng tỏa ra, đòi hỏi phải quản lý nhiệt cẩn thận. Các nhà thiết kế phải cân nhắc sử dụng bộ tản nhiệt hoặc làm mát bằng không khí cưỡng bức cho các hệ thống có công suất tản nhiệt cao để duy trì hoạt động đáng tin cậy.

• Độ trễ lan truyền là thời gian cần thiết để một thay đổi đầu vào tạo ra một thay đổi đầu ra tương ứng, thường được đo bằng nano giây (ns). Độ trễ này là bắt buộc trong các ứng dụng nhạy cảm với thời gian như mạch tuần tự có xung nhịp. Trong các thiết kế như vậy, cần tính đến độ trễ lan truyền tích lũy qua nhiều giai đoạn để đảm bảo hoạt động đồng bộ. Trong mạch đếm tốc độ cao, độ trễ lan truyền của mỗi giai đoạn có thể cộng dồn, có khả năng dẫn đến lỗi thời gian nếu không được quản lý đúng cách.

• Biên độ nhiễu, là điện áp nhiễu cao nhất có thể tạo ra ở đầu vào mà không làm thay đổi trạng thái đầu ra mong muốn, cho thấy khả năng chống nhiễu của mạch. Biên độ nhiễu cao là cần thiết để hoạt động đáng tin cậy trong môi trường nhiễu điện. Thiết kế mạch TTL đòi hỏi phải đảm bảo biên độ nhiễu đủ lớn để xử lý nhiễu điện dự kiến, thường đòi hỏi các phương pháp bố trí cẩn thận như giảm thiểu độ dài đường truyền tín hiệu và kỹ thuật nối đất phù hợp.

Các loại mạch TTL khác nhau

Mạch TTL được phân loại dựa trên tốc độ, mức tiêu thụ điện năng và các đặc điểm khác. Mỗi loại được thiết kế để đáp ứng các yêu cầu vận hành cụ thể, cân bằng giữa hiệu suất và hiệu quả.

Mạch TTL tiêu chuẩn

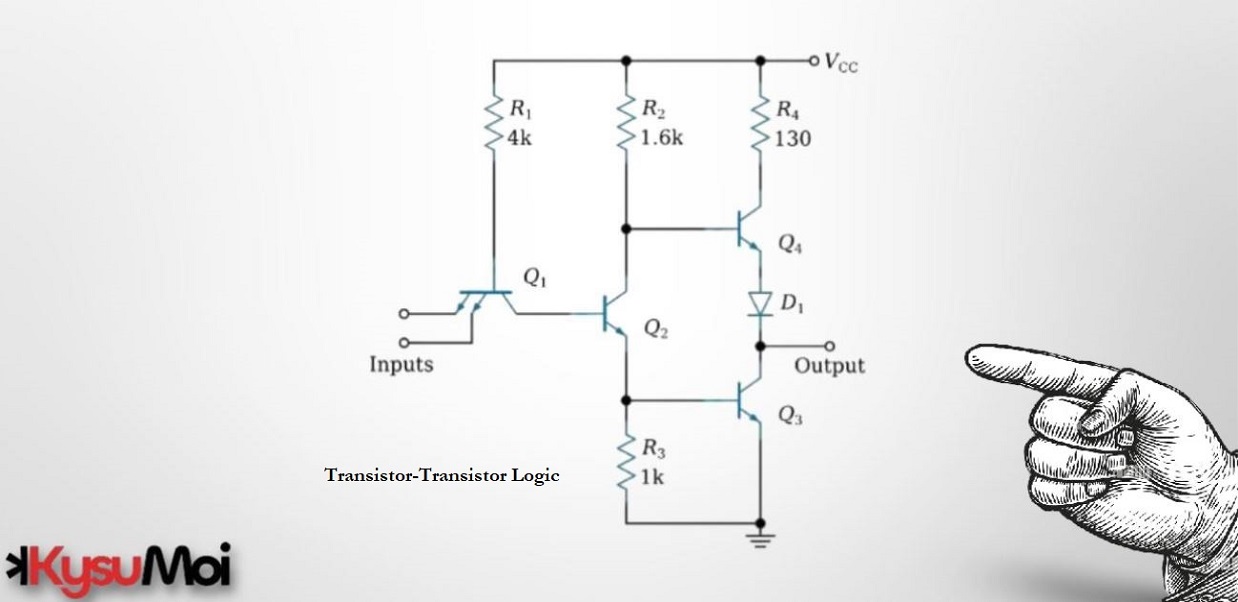

Mạch TTL tiêu chuẩn đại diện cho nền tảng công nghệ TTL, bao gồm một cổng NAND bốn chiều, hai đầu vào cơ bản sử dụng transistor NPN hai cực phát. Thiết kế này đảm bảo chuyển đổi đáng tin cậy giữa các trạng thái logic. Transistor hai cực phát cho phép nhiều đầu vào điều khiển một đầu ra duy nhất một cách hiệu quả. Loại này mạnh mẽ và đáng tin cậy, phù hợp cho các ứng dụng logic kỹ thuật số đa năng.

Mạch TTL công suất thấp

Mạch TTL công suất thấp giảm thiểu mức tiêu thụ điện năng bằng cách tăng giá trị điện trở bên trong mạch, giảm dòng điện tiêu thụ nhưng bù lại tốc độ hoạt động. Việc triển khai mạch TTL công suất thấp có thể bao gồm các linh kiện như cổng NAND dòng 74L00, vốn có giá trị điện trở cao hơn so với TTL tiêu chuẩn. Các mạch này lý tưởng cho các thiết bị chạy bằng pin, nơi yêu cầu tiết kiệm năng lượng hơn tốc độ, do đó phù hợp với các hệ thống di động hoặc nhúng.

Mạch TTL công suất cao

Mạch TTL công suất cao tập trung vào việc tối đa hóa tốc độ, ngay cả khi mức tiêu thụ điện năng cao hơn. Loại này tích hợp thêm transistor và điện trở để tăng tốc độ chuyển mạch. Ví dụ, một cổng NAND TTL công suất cao có thể sử dụng transistor và điện trở được cấu hình để giảm thời gian chuyển đổi giữa các trạng thái logic. Thiết kế các mạch như vậy đòi hỏi phải cân nhắc đến việc quản lý nhiệt do công suất tiêu tán tăng, phù hợp cho các ứng dụng tốc độ cao như tính toán hoặc xử lý tín hiệu.

Mạch Schottky TTL

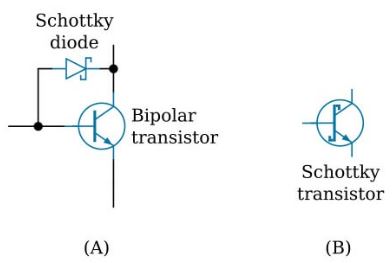

Mạch Schottky TTL sử dụng transistor Schottky nổi tiếng với độ sụt áp thuận thấp và khả năng chuyển mạch nhanh. Loại transistor này có thể tăng gấp đôi tốc độ hoạt động mà không làm tăng mức tiêu thụ điện năng, phù hợp cho các ứng dụng tốc độ cao. Việc tích hợp mạch Schottky TTL có thể bao gồm các thành phần như cổng NAND dòng 74S00, kết hợp ưu điểm của transistor lưỡng cực và diode Schottky để giảm thiểu thời gian trễ, hiệu quả trong các hệ thống tính toán hiệu năng cao hoặc xử lý dữ liệu, nơi cả tốc độ và hiệu suất năng lượng đều được yêu cầu cao.
