Điểm chính

• Suy hao đường truyền trong không gian tự do (FSPL) mô tả sự suy giảm cường độ tín hiệu xảy ra khi sóng điện từ truyền qua không khí mở hoặc chân không.
• Suy hao đường truyền trong không gian tự do là một khái niệm cơ bản trong các hệ thống truyền thông không dây và kỹ thuật tần số vô tuyến (RF).
• Mặc dù suy hao đường truyền trong không gian tự do chủ yếu ảnh hưởng trực tiếp đến việc truyền tín hiệu không dây, nó cũng có thể ảnh hưởng gián tiếp đến một số khía cạnh của thiết kế PCB.

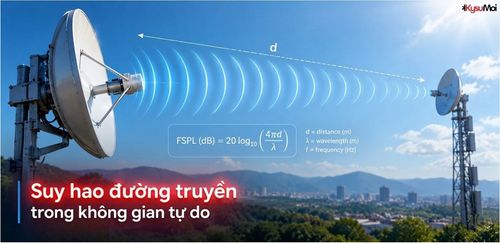

Khi tín hiệu vô tuyến truyền qua không khí hoặc chân không, cường độ của chúng giảm dần theo khoảng cách. Hiện tượng này được gọi là suy hao đường truyền trong không gian tự do (Free-Space Path Loss - FSPL), một yếu tố quan trọng cần xem xét đối với các hệ thống truyền thông không dây hiệu quả. Các kỹ sư phải tính đến yếu tố này khi thiết kế các hệ thống truyền thông không dây.

Tổn hao đường truyền trong không gian tự do có thể được tính toán bằng phương trình truyền dẫn Friis, có dạng như sau:

FSPL (dB) = 20 log₁₀(d) + 20 log₁₀(f) + 20 log₁₀(4π/c)

Trong khi:

• d là khoảng cách giữa máy phát và máy thu, được đo bằng mét.
• f là tần số của tín hiệu, được đo bằng Hertz (Hz).
• c là tốc độ ánh sáng trong chân không.

Phương trình này xem xét sự lan truyền của sóng điện từ trên các khoảng cách khác nhau, cũng như các hành vi tín hiệu khác nhau tùy thuộc vào tần số tín hiệu. Khoảng cách càng lớn hoặc tần số càng cao, giá trị FSPL càng lớn, dẫn đến cường độ tín hiệu giảm.

Ứng dụng của suy hao đường truyền trong không gian tự do

Suy hao đường truyền trong không gian tự do là một khái niệm cơ bản, vô cùng quan trọng đối với các hệ thống truyền thông không dây và kỹ thuật tần số vô tuyến. Dưới đây là một số ví dụ ứng dụng chính:

mạng không dây

➥ Các kỹ sư sử dụng phép tính FSPL để dự đoán cường độ tín hiệu ở các khoảng cách khác nhau khi lập kế hoạch triển khai mạng và vùng phủ sóng cho các hệ thống không dây như mạng di động, Wi-Fi và truyền thông vệ tinh.

mạng cảm biến

➥ Các kỹ sư cũng sử dụng FSPL để thiết kế các liên kết truyền thông giữa các nút trong mạng cảm biến không dây, chẳng hạn như hệ thống giám sát thời tiết và hệ thống tự động hóa công nghiệp.

Hệ thống radar

➥ Hệ thống radar phát hiện vật thể bằng sóng điện từ. Các phép tính FSPL giúp xác định phạm vi phát hiện tối đa của radar, có tính đến sự suy giảm cường độ tín hiệu khi khoảng cách tăng lên.

Hệ thống nhận dạng tần số vô tuyến

➥ Hệ thống nhận dạng tần số vô tuyến (RFID) sử dụng sóng điện từ để nhận dạng và theo dõi vật thể không dây. Việc xem xét FSPL (Mức áp suất tần số) giúp cải thiện phạm vi liên lạc và độ tin cậy của kết nối trong hệ thống RFID.

Liên kết vi sóng

➥ Các liên kết vi sóng điểm-điểm, thường được sử dụng cho liên lạc đường dài, yêu cầu tính toán FSPL để xác định ngân sách liên kết RF và đánh giá tính khả thi của việc thiết lập kết nối đáng tin cậy.

thiên văn học

➥ Ngoài ra, FSPL giúp các nhà thiên văn học ước tính cường độ sóng vô tuyến truyền đi trên những khoảng cách rộng lớn trong không gian.

Suy hao đường truyền trong không gian tự do và thiết kế PCB

Thiết kế PCB tập trung vào bố cục mạch vật lý và các đặc tính điện, trong khi suy hao đường truyền trong không gian tự do (FSPL) liên quan đến truyền tín hiệu không dây. Tuy nhiên, FSPL có thể ảnh hưởng gián tiếp đến một số quyết định thiết kế PCB. Ví dụ:

✦ Thiết kế anten: Việc phối hợp trở kháng giữa các đường mạch in và anten là rất quan trọng để truyền tín hiệu hiệu quả. Các phép tính FSPL có thể ảnh hưởng đến việc lựa chọn loại anten và các thông số thiết kế để bù đắp cho sự suy hao tín hiệu.

✦ Mô-đun truyền thông không dây: Việc biết giá trị FSPL cho phép xác định mức công suất phát tối ưu cần thiết cho việc truyền thông, điều này có thể ảnh hưởng đến thiết kế nguồn điện và mạng điện trên PCB.

✦ Thiết kế mặt phẳng tiếp đất: Thiết kế mặt phẳng tiếp đất rất quan trọng đối với các sản phẩm RF và hệ thống không dây. Các yếu tố liên quan đến FSPL có thể được sử dụng để định hướng vị trí đặt mặt phẳng tiếp đất và thiết bị, giúp giảm thiểu nhiễu và cải thiện chất lượng tín hiệu.

✦ Ảnh hưởng của đường truyền: Khi tín hiệu truyền qua các đường mạch trên PCB, các ảnh hưởng của đường truyền như không khớp trở kháng, phản xạ tín hiệu và méo tín hiệu trở nên đáng kể hơn. Do đó, kiểm soát trở kháng của các đường mạch là yếu tố quan trọng để giảm thiểu sự suy giảm tín hiệu.

✦ Các vấn đề về EMC/EMI: Kiểm soát khả năng tương thích điện từ (EMC) và nhiễu điện từ (EMI) là rất quan trọng để đảm bảo các thiết bị và mạch trên bo mạch không gây nhiễu lẫn nhau. Hiểu được cách sóng điện từ lan truyền và suy giảm cường độ theo khoảng cách do FSPL có thể giúp đưa ra quyết định liên quan đến nối đất, che chắn và bố trí mạch.

✦ Chiều dài đường dẫn mạch và độ trễ: FSPL cũng liên quan đến độ trễ tín hiệu. Các kỹ sư phải xem xét thời gian tín hiệu truyền qua đường dẫn mạch, đặc biệt là trong các ứng dụng tần số cao.

FSPL không ảnh hưởng trực tiếp đến bố cục và thiết kế PCB, nhưng nó ảnh hưởng gián tiếp đến các quyết định liên quan đến mô-đun truyền thông không dây, thiết kế anten và hiệu suất tổng thể của mạch RF. Do đó, các nhà thiết kế phải xem xét các yếu tố này để tối ưu hóa PCB nhằm đảm bảo truyền thông không dây đáng tin cậy và hiệu quả.
