Tận dụng PMIC đa kênh làm PMIC dòng điện cao với đầu ra đơn

Tận dụng PMIC đa kênh làm PMIC dòng điện cao với đầu ra đơn

Khám phá cách kết hợp nhiều kênh PMIC thành một nguồn năng lượng hạng nặng.

Khi nhu cầu năng lượng trong các thiết bị điện tử hiện đại, đặc biệt là các bộ xử lý hiệu năng cao và FPGA, tiếp tục tăng lên, các giải pháp quản lý năng lượng phải phát triển để cung cấp dòng điện cao hơn với tính linh hoạt trong thiết kế. Bài viết này khám phá phương pháp sử dụng các IC quản lý năng lượng đa kênh (PMIC) như các bộ nguồn đầu ra đơn có dòng điện cao. Bằng cách kết nối nhiều đầu ra có thể điều khiển song song, các nhà thiết kế có thể tận dụng tổng khả năng cung cấp dòng điện trong khi vẫn duy trì khả năng điều chỉnh điện áp chính xác và cân bằng nhiệt. Kỹ thuật này không chỉ đơn giản hóa kiến trúc nguồn mà còn tăng cường khả năng tái sử dụng thiết kế, giảm không gian trên bo mạch và cải thiện khả năng tản nhiệt trong các thiết bị điện tử phức tạp như bộ xử lý tín hiệu số, FPGA và vi điều khiển.

Giới thiệu

Trong thiết kế hệ thống điện tử hiện đại, mạch tích hợp quản lý nguồn (PMIC) ngày càng trở nên phổ biến nhờ tính linh hoạt trong thiết kế mà chúng mang lại cho các kiến trúc nguồn phức tạp. Trong khi các giải pháp nguồn truyền thống chủ yếu tập trung vào hiệu suất và điều chỉnh điện áp, PMIC tiến thêm một bước bằng cách tích hợp nhiều đường cấp nguồn, logic điều khiển trình tự, bảo vệ lỗi và truyền dữ liệu từ xa vào một thiết bị nhỏ gọn duy nhất. PMIC đa kênh thường được thiết kế để quản lý nhiều đầu ra nguồn, với mỗi kênh cung cấp điện áp được điều chỉnh cho các phần khác nhau của hệ thống. Các thiết bị này cũng có thể được cấu hình ở chế độ đa pha bằng cách kết hợp nhiều kênh để cung cấp một đường cấp dòng điện cao duy nhất, thay thế hiệu quả các bộ điều chỉnh dòng điện cao một kênh. Điều này liên quan đến việc ghép song song các kênh để đảm bảo chúng phân phối tải đều, ngăn ngừa tình trạng quá tải của bất kỳ kênh nào. Tính linh hoạt này đặc biệt có lợi trong các ứng dụng yêu cầu cung cấp dòng điện cao trong khi vẫn duy trì hiệu suất và độ tin cậy. Các PMIC này thường được sử dụng trong các thiết bị phức tạp như bộ xử lý tín hiệu số, FPGA và vi điều khiển, nơi nhiều hệ thống con yêu cầu các mức công suất khác nhau.

Để đáp ứng nhu cầu dòng điện cao của nhiều ứng dụng khác nhau, LT7200S có kích thước nhỏ gọn 5 mm × 6 mm với 48 chân LQFN, trong khi ADP5055 và ADP5056 có kích thước 5,00 mm × 5,50 mm với gói LGA 43 chân. Tất cả các mẫu đều có khả năng kết nối song song để cung cấp dòng điện đầu ra cao.

Sử dụng thông thường

Khi tốc độ truyền dữ liệu và thông lượng tăng lên, FPGA và SoC tiếp tục phát triển để đáp ứng nhu cầu ngày càng tăng về tốc độ và thông lượng. Bộ nguồn cũng phải phát triển, có khả năng cung cấp dòng điện cao hơn trong khi vẫn duy trì mật độ công suất lớn hơn. Tuy nhiên, sự đơn giản và độ tin cậy vẫn là yếu tố tối quan trọng. Đối với các hệ thống yêu cầu dòng điện lớn hơn 15 A, nhiều bộ điều chỉnh LT7200S có thể được mắc song song và vận hành lệch pha để đảm bảo cung cấp điện hiệu quả và ổn định. Hình 1 và 2 cho thấy sơ đồ ứng dụng điển hình của LT7200S, hỗ trợ cả hoạt động hai pha và bốn pha. Kết nối song song cho phép cung cấp dòng điện đầu ra cao hơn cho tải. Thiết bị có kiến trúc bốn pha cho phép kết nối song song hiệu quả tất cả bốn kênh điều chỉnh buck đồng bộ bên trong. Mỗi kênh có thể cung cấp hoặc nhận dòng điện ±5 A. Khi bốn pha được kết nối song song, chúng có thể cung cấp dòng điện tối đa kết hợp là ±20 A cho đầu ra chung. Điều này đạt được thông qua điều khiển chế độ dòng điện chính xác, đảm bảo phân chia dòng điện chính xác trên tất cả các kênh, thúc đẩy cân bằng nhiệt và độ tin cậy của hệ thống.

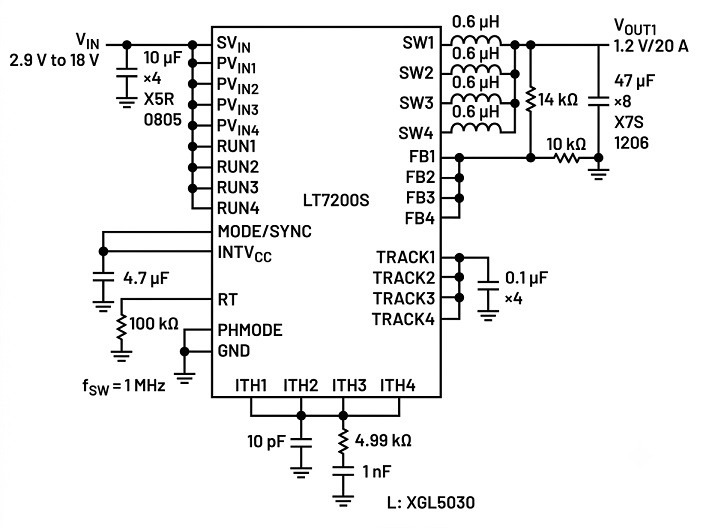

Hình 1. Mạch song song bốn pha nối với IC quản lý nguồn (PMIC) một đầu ra 20 A.

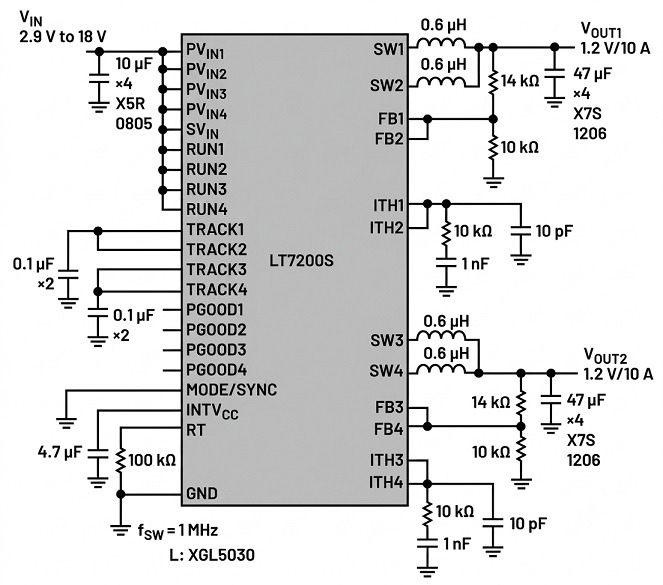

Hình 2. Mạch pha song song cho PMIC đầu ra kép 10 A/10 A.

Thiết bị này hỗ trợ chuyển mạch lệch pha thông qua chân PHMODE, cho phép mỗi kênh hoạt động lệch pha với các kênh khác, giảm đáng kể cả nhiễu đầu vào và đầu ra. Ngoài ra, chân MODE/SYNC cho phép đồng bộ hóa với tín hiệu xung nhịp bên ngoài, cho phép chuyển mạch phối hợp và giảm nhiễu hơn nữa trong các ứng dụng yêu cầu độ chính xác cao.

Tần số hoạt động có thể lập trình từ 400 kHz đến 3 MHz bằng cách sử dụng điện trở ngoài hoặc đồng bộ hóa bên ngoài cho các ứng dụng nhạy cảm với nhiễu chuyển mạch. Kiến trúc dòng điện không đổi, tần số không đổi, khóa pha lý tưởng cho các ứng dụng giảm áp cao, tần số cao đồng thời yêu cầu phản hồi nhanh chóng với các thay đổi.

LT7200S sử dụng công nghệ Silent Switcher® 2, được thiết kế và đóng gói một cách sáng tạo để đạt hiệu suất cao và giảm nhiễu điện từ (EMI). Cách tiếp cận độc đáo này giúp các bộ điều chỉnh điện áp ít nhạy cảm hơn với những thay đổi về bố cục mạch in, dẫn đến thiết kế đơn giản hơn và hiệu suất được cải thiện.

Biểu đồ này thể hiện hiệu năng của LT7200S.

Hình 3 thể hiện hiệu năng của giải pháp LT7200S 4 pha. Cấu hình 4 pha tương tự như trong Hình 1, với điện áp từ 12 V đến 1,2 V ở tần số chuyển mạch 1 MHz, có khả năng cung cấp dòng tải liên tục tối đa 20 A. Chân PHMODE được nối đất, dẫn đến sự lệch pha 90° giữa mỗi kênh. Hoạt động chuyển mạch lệch pha này giúp giảm dòng điện gợn sóng đầu vào, phân bố nhiệt đều khắp bo mạch, giảm nhu cầu sử dụng tụ điện đầu vào và đầu ra, giảm thiểu nhiễu điện từ (EMI) và cải thiện độ ổn định tổng thể của hệ thống. Để đảm bảo phân chia dòng điện tốt hơn trong trạng thái ổn định và khi khởi động, các chân ITH, FB và TRACK/SS được nối với nhau.

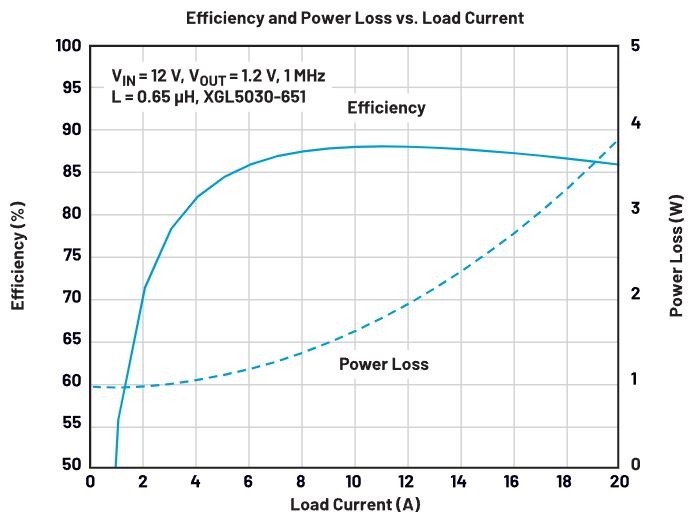

Hình 3 thể hiện hiệu suất của LT7200S trong chế độ hoạt động 4 pha từ 12 V đến 1,2 V ở tần số 1 MHz.

Thiết bị đạt hiệu suất tối đa 88% ở điện áp đầu vào 12 V và duy trì hiệu suất ở mức 86% ở dòng tải tối đa 20 A. Hình 4 hiển thị ảnh nhiệt của LT7200S hoạt động ở điện áp từ 12 V đến 1,2 V/20 A, cho thấy khả năng tản nhiệt tốt trong quá trình hoạt động 4 pha.

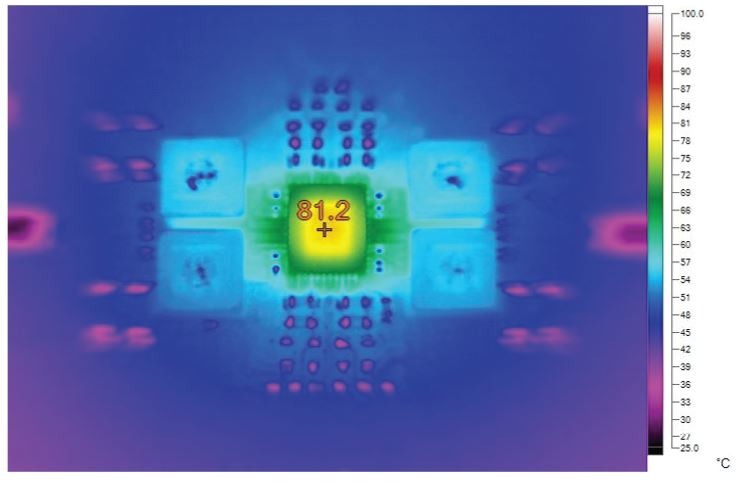

Hình 4. Ảnh nhiệt của LT7200S ở điện áp từ 12 V đến 1,2 V, dòng điện 20 A và tần số 1 MHz, không có luồng khí. Nhiệt độ bề mặt (TA) = 25°C.

Tương tự, ADP5055 và ADP5056 tích hợp ba bộ điều chỉnh buck hiệu suất cao vào một gói LGA 43 chân, đáp ứng các yêu cầu khắt khe về hiệu năng và không gian trên bo mạch.

Các thiết bị này cho phép kết nối trực tiếp với điện áp đầu vào lên đến 18 V mà không cần bộ điều chỉnh điện áp sơ cấp. Tất cả các kênh đều tích hợp MOSFET công suất cao ở cả phía cao áp và thấp áp để đạt được giải pháp tối ưu về hiệu suất. Kênh 1 và 2 cung cấp dòng điện đầu ra có thể lập trình là 3,5 A hoặc 7 A, hoặc một đầu ra duy nhất với dòng điện tối đa 14 A khi hoạt động song song. Kênh 3 cung cấp dòng điện đầu ra có thể lập trình là 1,5 A hoặc 3 A.

ADP5055 tích hợp bộ chuyển đổi số sang tương tự (DAC) 8 bit độ chính xác cao để cho phép điều chỉnh điện áp đầu ra động (DVS) thông qua giao diện 2 dây tương thích PMBus®. Giao diện PMBus cung cấp các tùy chọn cấu hình linh hoạt khác như điều khiển trình tự khởi động và tắt máy, lựa chọn điều chế độ rộng xung cưỡng bức (FPWM) hoặc chế độ tiết kiệm năng lượng (PSM), công tắc xả đầu ra và tín hiệu báo trạng thái nguồn. Các thiết bị này có phạm vi nhiệt độ mối nối từ –40°C đến +150°C.

Bản tóm tắt

Các PMIC dòng điện cao như ADP5056, ADP5055 và LT7200S phù hợp cho các ứng dụng yêu cầu quản lý nguồn điện hiệu quả, linh hoạt và đáng tin cậy. Hiệu năng cao, tính linh hoạt và khả năng tương thích của chúng làm cho chúng trở nên lý tưởng cho các hệ thống phức tạp như viễn thông, trung tâm dữ liệu và tự động hóa công nghiệp. Khả năng ghép nối song song cho phép hoạt động đa thiết bị, tăng khả năng xử lý dòng điện và nâng cao độ tin cậy — điều cực kỳ quan trọng đối với khách hàng đang tìm kiếm các giải pháp nguồn điện mạnh mẽ và có khả năng mở rộng.
