Giới thiệu

Bộ chuyển đổi cộng hưởng LLC là một loại bộ chuyển đổi nguồn DC-to-DC được sử dụng rộng rãi trong các ứng dụng điện tử để chuyển đổi năng lượng hiệu quả. Nó sử dụng mạch bể cộng hưởng bao gồm một cuộn cảm (L) và hai tụ điện (C) để chuyển đổi điện áp đầu vào thành điện áp đầu ra khác.

Hoạt động cộng hưởng cho phép chuyển mạch điện áp không (ZVS) hoặc chuyển mạch dòng điện bằng không (ZCS), giảm tổn thất chuyển mạch và nâng cao hiệu quả, đặc biệt là trong các điều kiện tải khác nhau.

Bộ chuyển đổi cộng hưởng LLC đã nhận được rất nhiều sự chú ý trong lĩnh vực điện tử công suất do khả năng đáp ứng các yêu cầu về hiệu suất của các thiết kế nguồn điện hiện đại. Trong số các họ cấu trúc liên kết bộ chuyển đổi cộng hưởng đa dạng, LLC nổi bật là một trong những công ty nổi bật nhất.

Bể cộng hưởng, là nền tảng của bộ chuyển đổi LLC, là một mạch bao gồm một cuộn cảm và một tụ điện dao động ở một tần số cụ thể được gọi là tần số cộng hưởng. Tính năng độc đáo này của bể cộng hưởng cho phép bộ chuyển đổi LLC đạt được tần số chuyển mạch cao hơn (fSW) và giảm tổn thất chuyển mạch.

Trong các ứng dụng công suất cao và hiệu suất cao, bộ chuyển đổi nguồn DC / DC chế độ chuyển mạch với bộ chuyển đổi cộng hưởng LLC đặc biệt thuận lợi.)

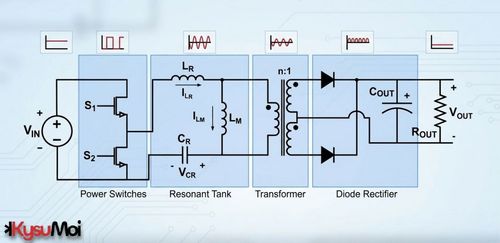

Bộ chuyển đổi LLC bao gồm bốn khối chính: một công tắc nguồn. Quá trình bắt đầu với công tắc nguồn MOSFET chuyển đổi điện áp DC đầu vào thành sóng vuông tần số cao. Sóng vuông này đi vào bể cộng hưởng, nơi nó trải qua quá trình loại bỏ sóng hài, dẫn đến sóng sin với tần số cơ bản.

Sóng sin được truyền đến phía thứ cấp của bộ chuyển đổi thông qua một máy biến áp tần số cao. Máy biến áp này đóng một vai trò quan trọng trong việc mở rộng điện áp, đảm bảo đáp ứng các yêu cầu cụ thể của ứng dụng. Cuối cùng, diode chỉnh lưu chuyển đổi sóng sin thành đầu ra DC ổn định.

Khả năng vượt trội của bộ chuyển đổi LLC để duy trì hiệu suất cao ngay cả ở mức công suất rất cao là do các đặc tính cộng hưởng. Bản chất cộng hưởng này cho phép chuyển mạch trơn tru trên cả hai mặt sơ cấp và thứ cấp của bộ chuyển đổi, dẫn đến tăng hiệu quả bằng cách giảm tổn thất chuyển mạch.

Ngoài việc tiết kiệm không gian bo mạch, cấu trúc liên kết LLC loại bỏ nhu cầu cảm ứng đầu ra, cho phép tất cả các cuộn cảm được tích hợp vào một cấu trúc từ tính duy nhất, giảm không gian và chi phí. Sự tích hợp này cũng cải thiện khả năng tương thích điện từ bằng cách đơn giản hóa và giảm chi phí bảo vệ một cấu trúc duy nhất so với ba cấu trúc.

Công tắc điện

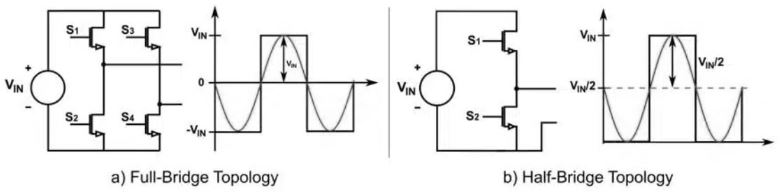

Công tắc đèn có thể được thực hiện ở cấu trúc liên kết toàn cầu hoặc nửa cầu, mỗi công tắc sẽ dẫn đến một dạng sóng đầu ra duy nhất (Hình E).ี่ 2)

Sự khác biệt chính giữa các cấu trúc liên kết này nằm ở việc tạo ra dạng sóng đầu ra. Cấu trúc liên kết toàn cầu tạo ra sóng vuông không có độ lệch DC và biên độ bằng điện áp đầu vào (VIN).

Mỗi cấu trúc liên kết đều có những ưu điểm và nhược điểm riêng. Cấu trúc liên kết toàn cầu yêu cầu nhiều bóng bán dẫn hơn. Ngoài ra, số lượng bóng bán dẫn tăng lên gây ra điện trở nối tiếp cao hơn (RDS (ON)), có thể dẫn đến tăng mất độ dẫn điện. Mặt khác, ứng dụng toàn cầu làm giảm một nửa tỷ lệ quay cần thiết của máy biến áp (N), do đó giảm tổn thất đồng trong máy biến áp.

Ngược lại, cấu trúc liên kết nửa cầu tiết kiệm chi phí hơn để sử dụng và mang lại lợi ích là giảm dòng điện RMS trên tụ điện khoảng 15%.

Xem xét các trao đổi này, Cấu trúc liên kết công tắc ánh sáng nửa cầu được khuyến nghị cho các ứng dụng có công suất dưới 1kW, trong khi cấu trúc liên kết toàn cầu được ưu tiên cho các ứng dụng yêu cầu công suất cao hơn.

Bể cộng hưởng์

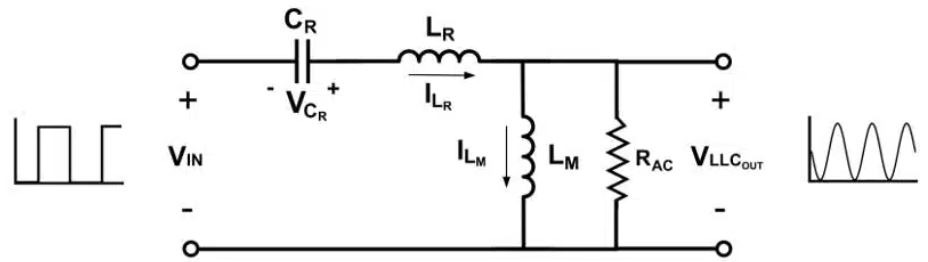

Bể cộng hưởng bao gồm một tụ cộng hưởng (CR) và hai cuộn cảm: một cuộn cảm cộng hưởng (LR) nối tiếp với tụ điện và máy biến áp, và một cuộn cảm từ song song (LM).

Độ lợi của bể cộng hưởng thay đổi tùy theo tần số và tải trọng tác dụng lên phía thứ cấp (Hình 4).

Phạm vi hoạt động rộng và hiệu quả cao của bộ chuyển đổi LLC là do cuộn cảm kép của bể cộng hưởng. Hãy kiểm tra xem điều này hoạt động như thế nào bằng cách xem xét phản ứng của xe tăng đối với tải nặng và nhẹ. Tùy thuộc vào cuộn cảm.

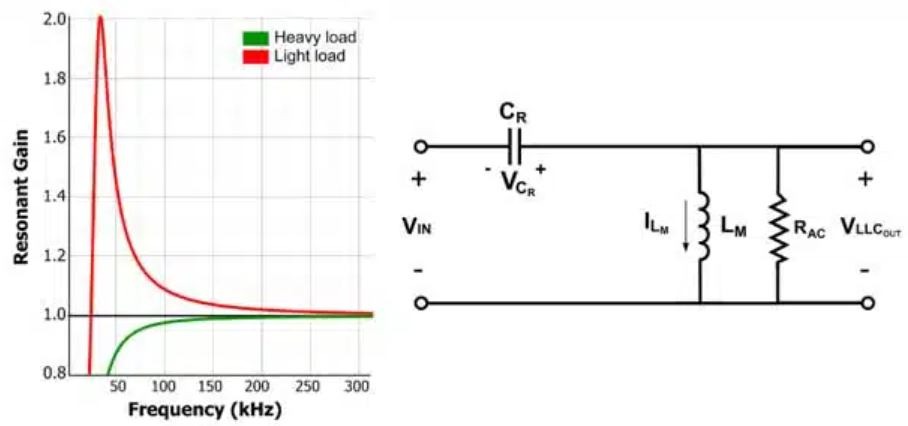

Hình 5 cho thấy độ lợi của bể cộng hưởng cho các tải trọng khác nhau. Nếu nó bao gồm một tụ cộng hưởng và một cuộn cảm từ tính. Khi tải nhẹ Đỉnh rõ ràng trong sự giãn nở của bể cộng hưởng là đáng chú ý. Tuy nhiên, độ lợi nặng không đạt đỉnh, mà chỉ cho thấy phản hồi giảm và đạt được sự hài hòa ở tần số rất cao.

Nếu bể cộng hưởng bao gồm một cuộn cảm cộng hưởng duy nhất (LR) nối tiếp với tụ cộng hưởng, hành vi sẽ khác. Độ lợi không vượt quá 1, nhưng ở tải nặng nhất, bể đạt được sự hài hòa nhanh hơn nhiều so với cuộn cảm song song.

Bằng cách sử dụng cả hai cuộn cảm trong bể cộng hưởng, đáp ứng tần số kết quả đảm bảo rằng bộ chuyển đổi có thể đáp ứng đầy đủ với phạm vi tải rộng hơn. Nó cũng có thể cho phép điều khiển ổn định cho toàn bộ phạm vi tải (xem Hình 4). _R và f _M ) Nó được tính với phương trình (1) và phương trình (2) tương ứng.

Phản ứng khuếch đại của bể phụ thuộc vào ba thông số: tải cuộn cảm bình thường và tần số nắp.ิ

Tải được biểu thị thông qua hệ số chất lượng (Q), phụ thuộc vào tải được kết nối với đầu ra. Tuy nhiên, việc sử dụng giá trị của tải là không chính xác vì có một máy biến áp và một bộ chỉnh lưu giữa đầu ra của bể cộng hưởng và tải (xem Hình 1), vì vậy chúng ta phải sử dụng giá trị tham chiếu chính cho tải gọi là RAC.:

Tần số bình thường (fN) là tỷ số giữa tần số chuyển mạch của MOSFET (fSW) và tần số cộng hưởng của bể (fR). (5):

Cuộn cảm chuẩn (LN) được biểu thị bằng mối quan hệ giữa cuộn cảm cộng hưởng và nam châm gần đúng bằng cách sử dụng phương trình. (6):

Chúng ta có thể tính toán phản ứng khuếch đại của bộ chuyển đổi bằng phương trình. (7):

Phương pháp này là thích hợp vì chúng tôi giả định rằng LLC hoạt động trong tần số cộng hưởng (fR) với việc sử dụng phân tích Fourier. Chúng ta có thể biểu thị đầu vào của bể cộng hưởng dưới dạng sóng hình chữ nhật bao gồm nhiều sóng sin với biên độ và tần số khác nhau. Vì bể cộng hưởng lọc ra tất cả các sóng sin có tần số khác với fSW cơ bản, chúng ta có thể bỏ qua tất cả các sóng ngoại trừ sóng sin cơ bản, điều này đơn giản hóa đáng kể việc phân tích của chúng ta.

Chuyển đổi mềm

Một tính năng đáng chú ý của bộ chuyển đổi LLC là khả năng thực hiện chuyển đổi mềm.์

Chuyển mạch mềm nhằm mục đích giảm tổn thất chuyển mạch bằng cách đồng bộ hóa các công tắc điện tử với sự tăng giảm tự nhiên của dòng điện và điện áp trong mạch. Điều này đảm bảo rằng công tắc bật và tắt ở điểm tối ưu. Nếu quá trình chuyển mạch xảy ra ở điện áp thấp, nó được gọi là chuyển mạch điện áp bằng không (ZVS).

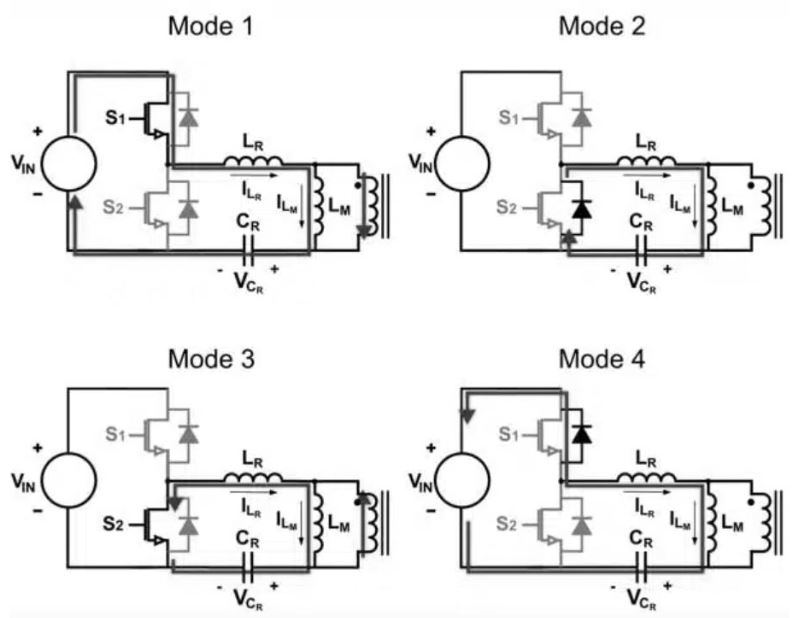

Hình 7 cho thấy bốn chế độ hoạt động cơ bản của bộ chuyển đổi LLC. Ở chế độ 1, dòng điện chạy từ nguồn đến các bể cộng hưởng và thứ cấp của máy biến áp (Q1 bật, trong khi Q2 tắt). Mặt khác, ở chế độ 3, năng lượng còn lại trong bể cộng hưởng được truyền đến thứ cấp của máy biến áp, nơi dòng điện chạy ngược chiều so với chế độ 1 (Q1 tắt và Q2 bật). Xảy ra giữa chế độ 2 và 4 khi cả hai công tắc đều tắt. Trong những khoảnh khắc này, dòng điện chạy qua các điốt của thân bóng bán dẫn (ví dụ: Q2 ở chế độ 2 hoặc Q1 ở chế độ 4), còn được gọi là bánh xe tự do.

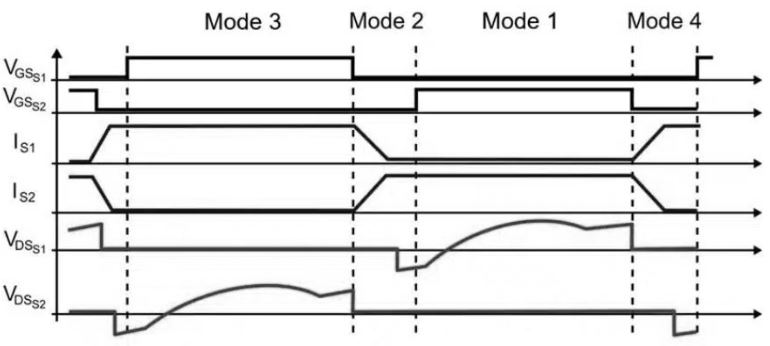

Tự do dẫn đến sụt áp trên bóng bán dẫn (VDS) cho đến khi nó gần đến giới hạn không. Điều này là do điều này xảy ra khi cả hai tín hiệu cổng đều thấp. Vào thời điểm mạch chuyển từ chế độ 2 sang chế độ 3 hoặc chế độ 4 sang chế độ 1, điện áp trên bóng bán dẫn sẽ gần bằng không, giúp giảm tổn thất chuyển mạch.

LLC Resonant Converter: Thông tin chi tiết về thiết kế thực tế và các công cụ AI tiên tiến

Những thách thức thiết kế chính

• Trao đổi kiến thứcี่: Tần số cao hơn có nghĩa là ít nam châm hơn và mật độ năng lượng lớn hơn, nhưng tổn thất nhiều hơn. Tần số thấp hơn cải thiện hiệu quả và quản lý nhiệt, nhưng làm tăng kích thước và chi phí. Tôi đã học được (một cách khó khăn) để thận trọng sau khi máy biến áp quá nóng trong thiết kế toàn cầu chuyển pha trước đó.ี้
• Độ chính xác tần số cộng hưởng์: Các phương pháp học thuật (miền thời gian so với miền tần số) có thể dẫn đến kỹ thuật quá mức. Trên thực tế, điều khiển vòng kín sẽ phân biệt được nhiều sự tinh tế. Tôi dành quá nhiều thời gian cho đường cong đạt được lý thuyết khi sự tự tin thực tế quan trọng hơn.
• Những thách thức của cuộn cảm tích hợp: Việc kết hợp các cuộn cảm cộng hưởng bên trong máy biến áp có thể tiết kiệm không gian và cải thiện khớp nối, nhưng cân bằng, rò rỉ và cảm ứng từ rất nhạy cảm với hình dạng của cuộn dây. Mô hình bảng tính sẽ giúp ích. Nhưng phản hồi thực sự chỉ đến từ việc thử nghiệm nguyên mẫu.
• Máy bay có nam châm thông thường: Máy biến áp mặt phẳng thu hút hiệu suất và kích thước nhiệt. Nhưng các vấn đề về ký sinh trùng và tiếng ồn có thể làm suy yếu kỳ vọng. Nếu không có mô phỏng và mô hình hóa nhanh chóng, các thí nghiệm với hình học sẽ rủi ro và tốn nhiều tài nguyên.
• Áp lực thời gian: Cung cấp một thiết kế hoạt động nhanh chóng và không hoàn hảo khiến tôi suy nghĩ lại về giá trị của mô phỏng và lặp lại nhanh chóng.

Tại sao các công cụ thiết kế AI lại quan trọng?

Sự phụ thuộc lẫn nhau và độ nhạy của cấu trúc liên kết LLC làm cho nó trở nên lý tưởng cho các công cụ thiết kế dựa trên AI. Tạo mẫu và chờ đợi kết quả trong nhiều tuần là những trở ngại đối với việc học tập. Các nền tảng hiện đại như Yu Loop giảm tất cả phản hồi xuống còn vài giây. Khám phá khu vực thiết kế, so sánh nam châm (phẳng so với thông thường) trong thời gian thực, đồng thời nhanh chóng sao chép và xuất các mô hình mô phỏng để thử nghiệm thêm trong LTSpice.

Quy trình làm việc thiết kế (với sự hỗ trợ của AI)

1. Xác định yêu cầu về nguồn điện.: Đầu vào / Đầu ra voltages, Phạm vi tải
2. Chọn Chuyển đổi cấu trúc liên kết์: Nửa cầu cho <1kW, toàn cầu cho công suất cao hơn
3. Thiết kế bể cộng hưởng: Tối ưu hóa LR, LM, CR cho cộng hưởng mục tiêu.
4. Tùy chỉnh các thông số để đạt hiệu quả.: Mô phỏng và điều chỉnh tần số bình thường, tỷ lệ điện cảm và các yếu tố chất lượng.
5. sử dụng Soft Switching: Đảm bảo hoạt động của ZVS / ZCS dưới các tải khác nhau.
6. Giám sát và tối ưu hóa: Nguyên mẫu và thử nghiệm: Lặp lại các thông số bằng AI để nhanh chóng truy cập các giải pháp làm việc.

Bài học và phương pháp hay nhất

• Bắt đầu với một nền tảng mô hình đáng tin cậy — các công cụ AI đẩy nhanh quá trình học tập và tránh lãng phí chu kỳ.
• Đừng ưu tiên quá mức độ chính xác lý thuyết mà hệ thống điều khiển có thể bù đắp.้
• Tạo mẫu nhanh mang lại giá trị — theo đuổi "điểm ngọt ngào" Trong thiết kế, LLC được lặp lại.
• AI không thay thế bản năng kỹ thuật mà nhân lên hiệu quả của nó bằng cách cung cấp phản hồi tức thì.ี
• Chia sẻ kinh nghiệm (thậm chí thất bại): Học tập thực sự đến từ băng ghế kiểm tra, không chỉ là bảng dữ liệu.

Với nền tảng thiết kế AI tiên tiến. Các kỹ sư có thể tập trung vào thông tin chi tiết hơn là lặp lại. Công cụ phù hợp sẽ thu gọn chu kỳ thiết kế dài và cho phép khám phá ngay lập tức. Điều này cho phép bạn hỏi, "Điều gì sẽ xảy ra nếu?" thay vì "Tôi sẽ làm gì bây giờ?"ี้"

Kết luận

Tóm lại, hiểu cách hoạt động của bể cộng hưởng LLC là điều cần thiết cho thiết kế bộ chuyển đổi LLC. Tuy nhiên, sự cộng hưởng này cũng đòi hỏi sự chú ý cẩn thận đến thiết kế của các thông số mạch, vì phản ứng khuếch đại của bể bị ảnh hưởng bởi nhiều yếu tố khác nhau, bao gồm tải trọng và điểm hoạt động của bộ chuyển đổi (xem Phương trình (7))
