Giới thiệu

Hãy tưởng tượng việc tinh chỉnh một mạch điện trong nhiều giờ chỉ để làm cho nó trở nên vô dụng bởi một sự gia tăng điện áp siêu dài.ี

Đối với các kỹ sư điện phải tạm thời xử lý các mạch và hệ thống phức tạp, đó không chỉ là một khái niệm lý thuyết mà còn là một sự kiện trong thế giới thực có thể làm gián đoạn hoạt động, làm hỏng các bộ phận hoặc gây ra hành vi không mong muốn.

Trong hướng dẫn toàn diện này, chúng ta sẽ đi sâu vào thế giới điện thoáng qua đang thay đổi nhanh chóng: nó là gì, nó biểu hiện như thế nào và quan trọng nhất là cách đo lường và quản lý nó một cách hiệu quả.

Điều gì được coi là tạm thời??

Các sự kiện thoáng qua trong điện tử liên quan đến những thay đổi đột ngột về điều kiện điện áp hoặc dòng điện. Những thay đổi này xảy ra trong một khoảng thời gian giới hạn. Nó thường theo thứ tự micro giây hoặc mili giây. Tạm thời có thể ở dạng::

• Phiên bản: Tag E Laem
• Tăng hiện tại
• Giảm rung

Những điểm chính

Quá độ trong thiết bị điện tử hoạt động như những thay đổi nhanh chóng và bất ngờ về điện áp hoặc dòng điện có thể ảnh hưởng đáng kể đến hiệu suất hệ thống và tuổi thọ của linh kiện. Xác định và hiểu đúng những sự cố này là điều cần thiết để ngăn ngừa thiệt hại và xây dựng độ tin cậy trong hoạt động.

Các thông số cần mô tả tạm thời

Khi phân tích tạm thời, hãy xem xét 4 thông số chính sau.ี้:

• Biên độ: Giá trị lớn nhất mà tải trọng thoáng qua được mangุ
• Thời lượng: Khoảng thời gian mà FDA vẫn là tạm thời.ู่
• Tần số: Trong trường hợp dao động thoáng qua, tốc độ dao động xảy ra.
• Thời gian tăng/giảm: Thời gian cần thiết để tạm thời lên hoặc xuống giữa các điểm tham chiếu tại kế hoạch.ุ

Loại tạm thời

Hiểu về thời gian bắt đầu bằng việc phân loại chúng thành các loại cơ bản. Không phải tất cả các quá độ đều được tạo ra như nhau. Và sự khác biệt nằm ở tác động đến điện áp. Điều kiện hiện tại hoặc dao động

Điện áp thoáng qua

Điện áp thoáng qua là sự thay đổi nhanh chóng của mức điện áp có thể vượt quá hoặc giảm đáng kể so với điện áp danh định của mạch. Chúng thường được chia thành::

• Âm lượng tích cực tag tăng đột biến: Đây là những vol đột ngộttage tăng vọt vượt quá mức hoạt động bình thường.ิ
• Âm lượng âm tag E Dip: Còn được gọi là 'Chảy xệ' Đây là sự sụt giảm đột ngột của điện áp.
• Lặp đi lặp lại: Xảy ra không liên tục, chẳng hạn như do nhiễu dây.
• Ngẫu nhiên: Xảy ra không thể đoán trước, thường do các yếu tố bên ngoài như sét đánh hoặc lưới điện không ổn định.

Các kỹ sư theo dõi chặt chẽ điện áp thoáng qua, vì chúng có thể gây ra sự cố cách điện trong thiết bị, dẫn đến hỏng hóc ngay lập tức hoặc dần dần.

Nguồn phổ biến:

• Chuyển đổi nhanh trong mạch kỹ thuật số
• Dòng điện đầu vào trong khi sạc bộ sạcุ
• Chuyển đổi nguồn điện

Hiện tại tạm thời

Dòng điện thoáng qua là sự thay đổi nhanh chóng của dòng điện chạy qua một thành phần hoặc mạch điện. Nói chung, nó xảy ra do:

• Kickback cảm ứng: Thường được tìm thấy trong các phần tử cảm ứng như động cơ và máy biến áp, đây là sự gia tăng đột ngột của dòng điện khi phần tử cảm ứng bị ngắt điện.
• Tăng điện dung: Dòng khởi động đột ngột xảy ra khi tụ điện sạc nhanh, đặc biệt là trong điều kiện bật nguồn.
• Thay đổi tải: Tăng hoặc giảm tải đột ngột có thể gây ra dòng điện tạm thời.

Dòng điện thoáng qua thường đi kèm với điện áp thoáng qua và có thể dẫn đến quá nhiệt hoặc thậm chí nóng chảy dây dẫn nếu không được xử lý đúng cách.

Nguồn phổ biến:

• Khởi động / Tắt động cơ์
• Máy biến áp cung cấp điện / De-Power
• Hoạt động của bộ ngắt mạch์

Dao động thoáng qua

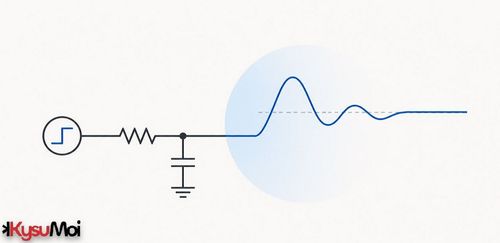

Quá độ dao động liên quan đến sự dao động định kỳ của điện áp hoặc dòng điện, thường có biên độ phân rã theo thời gian. Những quá độ này trông như thế này.ี้:

• Tần số: Tốc độ dao động thường được xác định bởi tần số cộng hưởng của mạch.
• Hệ số giảm chấn: Điều này mô tả tốc độ dao động tan rã theo thời gian.
• Biên độ: Độ lệch tối đa so với mức trung bình, có thể thay đổi theo thời gian.

Dao động thoáng qua thường được quan sát thấy trong các mạch có cả phần tử cảm ứng và điện dung. tạo thành mạch cộng hưởng.์

Nguồn phổ biến:

• Mạch cộng hưởng์
• Bộ lọc LC
• Các thành phần phản ứng trong hệ thống điện

Các kỹ sư điện có thể thiết kế các hệ thống để đối phó với các hiện tượng không thể tránh khỏi nhưng có thể quản lý chúng tốt hơn khi họ hiểu chi tiết về loại quá độ này.ี้

Nguyên nhân thoáng qua

Sự xuất hiện thoáng qua hiếm khi xảy ra ngẫu nhiên, nhưng có thể bắt nguồn từ các nguyên nhân cụ thể mà các kỹ sư theo dõi chặt chẽ để giảm thiểu tác động.

Hiểu được các nguồn này cho phép các chiến lược chẩn đoán và phòng ngừa hiệu quả hơn. Dưới đây là một cái nhìn tập trung vào những nguyên nhân chính này.

Chuyển đổi chức năng

Bật hoặc tắt thiết bị trong mạch điện có thể khiến thiết bị tạm thời, đặc biệt là khi hoạt động tần số cao.

Điều này đúng với cả công tắc cơ học và trạng thái rắn. cũng như vận hành cấp lưới điện trong các tiện ích năng lượng.

Các hoạt động chuyển mạch này thường dẫn đến tăng điện áp và dòng khởi động vào tải được kết nối.

Tải cảm ứng

Các thiết bị như động cơ và máy biến áp vốn có khả năng chống lại sự thay đổi dòng điện do tính chất cảm ứng của chúng.

Khi họ trải qua một sự thay đổi đột ngột về năng lượng, họ sẽ có thể làm như vậy. Chúng giải phóng năng lượng được lưu trữ dưới dạngLực điện độngĐảo ngược (EMF)

Kickback cảm ứng này có thể gây ra vol tạm thờitage tag trục có thể yêu cầu các cơ chế bảo vệ đặc biệt.

Chuyển đổi điện dung

Tụ điện góp phần tạo ra quá độ khi bị sạc hoặc phóng điện đột ngột. Điều này thường được quan sát thấy trong trình tự bật nguồn của các thiết bị điện tử.์

Những quá độ điện dung này có thể dẫn đến quá mức điện áp và có thể ảnh hưởng đến sự ổn định của hệ thống phản hồi.

Yếu tố bên ngoài

Các yếu tố bên ngoài thiết kế mạch, chẳng hạn như sét đánh. Nhiễu điện từ (EMI) và dao động lưới điện cũng có thể là thoáng qua.

Những yếu tố bên ngoài này có thể dẫn đến hỏng hóc thiết bị nghiêm trọng và có thể gây ra lỗi về dữ liệu hoặc hành vi vận hành.

Hiểu được những nguyên nhân này cho phép các kỹ sư dự đoán các sự kiện thoáng qua tiềm ẩn và thực hiện các biện pháp phòng ngừa thích hợp để giảm thiểu tác động của chúng.

Ảnh hưởng của thoáng qua

Không phải tất cả quá độ đều có hại, nhưng những gì có hại có thể tàn phá hệ thống điện. Các tác động có thể bao gồm từ thiệt hại ngay lập tức đến hư hỏng lâu dài.

Dưới đây là một số hiệu ứng chính của thoáng qua chi tiết hơn.

Hư hỏng mạch

• Lỗi thành phần: Biên độ cao thoáng qua có thể làm quá tải định mức điện áp hoặc dòng điện của các thành phần, dẫn đến kiệt sức hoặc hỏng răng.ี
• Sự cố cách điện: Tạm thời có thể ảnh hưởng đến cách điện của dây và các bộ phận, dẫn đến đoản mạch hoặc ngắt mạch.
• Quá nóng: Tiếp xúc lâu với những thứ thoáng qua có thể gây quá nhiệt và gây hư hỏng nhiều hơn cho các bộ phận.

Hỏng dữ liệu

• Tính toàn vẹn của tín hiệu: Quá độ có thể gây nhiễu vào đường dữ liệu, ảnh hưởng đến chất lượng và tính toàn vẹn của tín hiệu được truyền.
• Kích hoạt bị lỗi: Trong mạch kỹ thuật số, điện áp thoáng quatage có thể bị nhầm lẫn với tín hiệu hợp lệ, gây ra hoạt động ngẫu nhiên.
• Lỗi bộ nhớ: trong hệ thống máy tính và lưu trữ dữ liệu Tạm thời có thể lật bit, dẫn đến hỏng dữ liệu hoặc sự cố hệ thống.

Giảm tuổi thọ hệ thống

• Mệt mỏi vật liệu: Tiếp xúc thường xuyên với quá độ nhỏ có thể dẫn đến hư hỏng vật liệu theo thời gian. Điều này làm giảm tuổi thọ của các thành phần.
• Hoạt động không ổn định: Quá độ liên tục có thể dẫn đến hệ thống không ổn định. Nó đòi hỏi phải bảo trì thường xuyên và có thể dẫn đến hỏng hóc hệ thống.
• Tác động kinh tế: Tác động tích lũy của quá độ, nếu không được quản lý, có thể dẫn đến chi phí cao hơn do thay thế thường xuyên và thời gian ngừng hoạt động.

Hiểu được những tác động này cho phép các kỹ sư đánh giá tốt hơn các rủi ro liên quan đến thoáng qua và thực hiện các biện pháp phòng ngừa để giảm thiểu tác động.

Các phép đo thoáng qua

Các phép đo thoáng qua chính xác là điều cần thiết cho cả phương pháp chẩn đoán và phòng ngừa trong kỹ thuật. Điện

Các kỹ sư có thể mô tả chính xác các hiện tượng nhanh chóng này để thực hiện các chiến lược giảm thiểu hiệu quả.

Dụng cụ đo lường tạm thời

• Máy hiện sóng: Máy hiện sóng là một công cụ được sử dụng để chụp các dạng sóng thoáng qua trong thời gian thực. Nó cho phép các kỹ sư hình dung những thay đổi về điện áp và dòng điện theo thời gian. Cung cấp thông tin chi tiết kịp thời về hành vi tạm thời.ี
• Máy ghi thời gian: Không giống như máy hiện sóng, máy ghi thoáng qua tập trung vào việc ghi lại các sự kiện thoáng qua để phân tích sau này. Nó đặc biệt hữu ích để chụp những hình ảnh thoáng qua không thường xuyên hoặc ngẫu nhiên có thể không dễ dàng quan sát được trong thời gian thực.์
• Máy phân tích phổ: Máy phân tích phổ chia tín hiệu thoáng qua thành các thành phần tần số. Các kỹ sư có được cái nhìn sâu sắc về nguyên nhân và tác động tiềm ẩn của quá độ.

Kỹ thuật đo lường hiệu quả

• Cân nhắc băng thông: Đảm bảo hệ thống đo lường có đủ băng thông. Băng thông phải đủ cao để thu được các thành phần tần số đỉnh của quá độ mà không bị biến dạng.
• Cài đặt máy hiện sóng: Điều chỉnh cài đặt máy hiện sóng cho phù hợp với giá trị thoáng qua đang được đo, bao gồm đặt mức kích hoạt và thang thời gian thích hợp để chụp chính xác dạng sóng thoáng qua.
• Ghi dữ liệu: Để chụp tạm thời lặp đi lặp lại, hãy thiết lập máy hiện sóng hoặc máy ghi nhiệt độ để ghi dữ liệu theo thời gian. Điều này cho phép phân tích chi tiết hơn và giúp nhận ra các mẫu có thể chỉ ra một vấn đề hoặc nguyên nhân cụ thể.
• Tính toàn vẹn của tín hiệu: Đảm bảo rằng bản thân cài đặt đo không gây raSự can thiệphoặc hiện vật có thể tạm thời ảnh hưởng đến độ chính xác của các phép đo.

Các kỹ sư không chỉ có thể xác định và đo lường quá độ mà còn phát triển các chiến lược hiệu quả để giảm thiểu.

Kỹ thuật loại bỏ tạm thời

• Thiết bị chống sét lan truyền: Chuyển hướng điện áp dư thừa từ các thành phần nhạy cảm.
• Hạt ferit: triệt tiêu tiếng ồn tần số cao.
• Cuộn cảm và tụ điện: Bộ lọc tạm thời trong dây
• Chu kỳ Snubber: Giảm rung tạm thời

Các loại nhiễu quá độ, nguyên nhân, tác động và hướng dẫn công cụ

Kết luận

Thoáng qua trong điện tử không chỉ là một hiện tượng cần quan sát mà còn là một thách thức để hiểu, đo lường và giảm thiểu.

Cho dù đó là điện áp tăng vọt. Dòng điện tăng hoặc mô hình dao động. Những sự cố nhanh chóng này có thể có tác động lâu dài đến hiệu suất và độ tin cậy của hệ thống.

Các kỹ sư có thể chọn thiết bị phù hợp để đo lường và phân tích hiệu quả.
