Chụp cộng hưởng từ (MRI) là một kỹ thuật hình ảnh y tế không xâm lấn, tạo ra hình ảnh chi tiết bên trong cơ thể người bằng cách kích thích các spin hạt nhân của các hạt nhân hydro (proton ¹H) có trong nước và chất béo. Khi được đặt trong một từ trường tĩnh mạnh (B₀), các hạt nhân này sẽ quay quanh trục với tần số tỷ lệ thuận với cường độ từ trường, được gọi là tần số Larmor. Bằng cách áp dụng các xung tần số vô tuyến (RF) ở tần số này, các spin bị đẩy ra khỏi trạng thái cân bằng. Khi chúng trở lại trạng thái cân bằng với từ trường tĩnh, chúng phát ra các tín hiệu RF được phát hiện và xử lý để tạo ra hình ảnh mặt cắt ngang có độ tương phản cao của mô mềm.

Các cuộn dây RF tạo thành xương sống điện từ và giao diện chính giữa hệ thống MRI và bệnh nhân. Chúng là những thành phần duy nhất trực tiếp truyền năng lượng RF vào và ra khỏi cơ thể, quyết định hiệu quả kích thích spin hydro, độ nhạy của tín hiệu MR thu được và độ an toàn khi truyền năng lượng RF đến mô. Thiết kế của chúng trực tiếp chi phối tỷ lệ tín hiệu trên nhiễu (SNR), độ đồng nhất trường B₁, độ sâu xuyên thấu, hiệu suất kích thích, tốc độ chụp ảnh và tỷ lệ hấp thụ riêng (SAR), khiến chúng trở nên trung tâm đối với cả chất lượng hình ảnh và sự an toàn của bệnh nhân.

Vị trí của các cuộn dây RF trong hệ thống MRI

Hệ thống MRI bao gồm một nam châm tĩnh tạo ra từ trường B₀, các cuộn dây gradient để mã hóa không gian, mạch điện tử phát sóng RF, mạch điện tử thu sóng RF và các cuộn dây RF. Chuỗi phát sóng RF kết thúc tại cuộn dây RF, và chuỗi thu sóng bắt đầu tại cuộn dây RF. Bất kỳ sự thiếu hiệu quả, không khớp, nhiễu hoặc sự không đồng nhất của trường nào được đưa vào ở giai đoạn này đều làm giảm chất lượng hình ảnh trực tiếp và không thể được khắc phục hoàn toàn trong quá trình tái tạo.

Tại sao cần đến cuộn dây RF?

Các hạt nhân hydro bên trong cơ thể tự nhiên quay quanh trục ở tần số Larmor khi tiếp xúc với tia B₀. Để tương tác với các hạt nhân này, hệ thống MRI phải cung cấp năng lượng tần số vô tuyến (RF) chính xác ở tần số đó để làm xáo trộn sự sắp xếp của chúng, sau đó phát hiện năng lượng RF phát ra khi chúng trở lại trạng thái cân bằng.

Cuộn dây RF là những cấu trúc cộng hưởng được thiết kế để thực hiện cả hai chức năng một cách hiệu quả. Trong quá trình phát, chúng tạo ra một trường từ dao động được kiểm soát. Trong quá trình thu, chúng phát hiện điện áp được tạo ra bởi sự từ hóa quay tròn.

Nguyên lý hoạt động điện từ

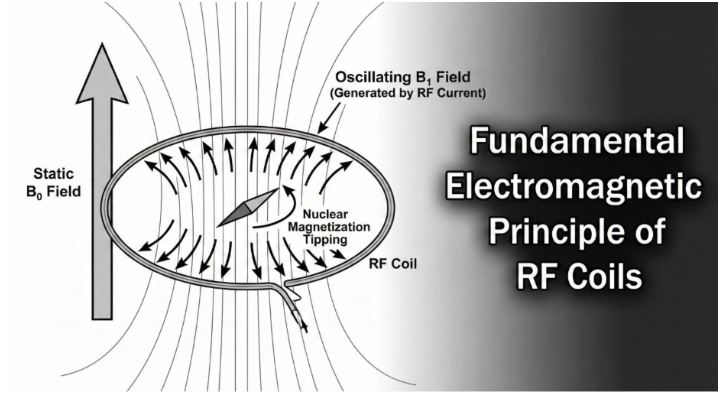

Cuộn dây RF của máy MRI hoạt động chủ yếu trong vùng điện từ gần chứ không phải như các ăng-ten bức xạ trường xa. Sự truyền năng lượng xảy ra thông qua sự ghép nối từ tính giữa cuộn dây và từ hóa hạt nhân. Ở mức 1,5T và 3T, bước sóng RF trong mô sinh học lớn hơn đáng kể so với kích thước cuộn dây, và sự truyền năng lượng chủ yếu là do ghép nối từ tính. Ở các trường cao hơn (ví dụ: 7T), bước sóng trong mô trở nên tương đương với kích thước cơ thể, dẫn đến hiệu ứng sóng phân bố và sự không đồng nhất của trường.

Khi dòng điện xoay chiều chạy qua dây dẫn của cuộn dây, nó tạo ra một từ trường dao động được gọi là từ trường B₁. Thành phần phát, thường được ký hiệu là B₁⁺, được định hướng vuông góc với B₀ và chịu trách nhiệm làm lệch từ hóa hạt nhân một góc lật được điều khiển. Sau khi kích thích, từ hóa ngang quay tạo ra một từ thông biến thiên theo thời gian, gây ra điện áp trong cuộn dây theo định luật Faraday. Độ nhạy thu tương ứng với B₁⁻.

Việc tạo ra tín hiệu phụ thuộc vào tương tác từ trường. Điện trường đi kèm không góp phần vào việc hình thành tín hiệu mà thay vào đó tạo ra hiện tượng gia nhiệt do điện trở trong mô. Vì lý do này, thiết kế cuộn dây RF tập trung vào việc tối đa hóa hiệu quả của từ trường đồng thời giảm thiểu sự tiếp xúc với điện trường.

Cuộn dây RF như một mạch điện cộng hưởng

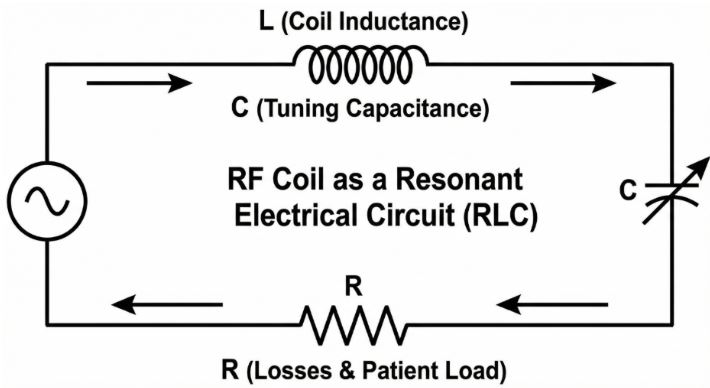

Về mặt điện học, cuộn dây RF hoạt động như một mạch RLC cộng hưởng. Độ tự cảm được xác định bởi hình dạng vật lý của vòng dây dẫn, trong khi điện dung được thêm vào để điều chỉnh cuộn dây đến tần số Larmor. Điện trở biểu thị tổn hao dẫn điện và năng lượng tiêu tán trong cơ thể bệnh nhân.

Tại điểm cộng hưởng, các thành phần phản kháng triệt tiêu lẫn nhau, cho phép dòng điện tuần hoàn tối đa đối với một điện áp điều khiển nhất định. Việc điều chỉnh chính xác đến tần số Larmor là rất cần thiết để kích thích hiệu quả và đạt độ nhạy thu cao.

Một thông số quan trọng trong thiết kế cuộn dây MRI là hệ số chất lượng (Q).

• Q không tải: Đo khi không có bệnh nhân.
• Q tải: Được đo khi bệnh nhân có mặt.

Tỷ lệ giữa Q không tải và Q có tải cho biết liệu nhiễu chủ yếu đến từ dây dẫn cuộn dây hay từ bệnh nhân. Trong chụp cộng hưởng từ lâm sàng, nhiễu thường chủ yếu đến từ bệnh nhân. Điều này có nghĩa là giảm khoảng cách giữa cuộn dây và mô sẽ cải thiện tỷ lệ tín hiệu trên nhiễu (SNR) hiệu quả hơn so với việc giảm nhẹ điện trở của dây dẫn.

Hành vi truyền và nhận

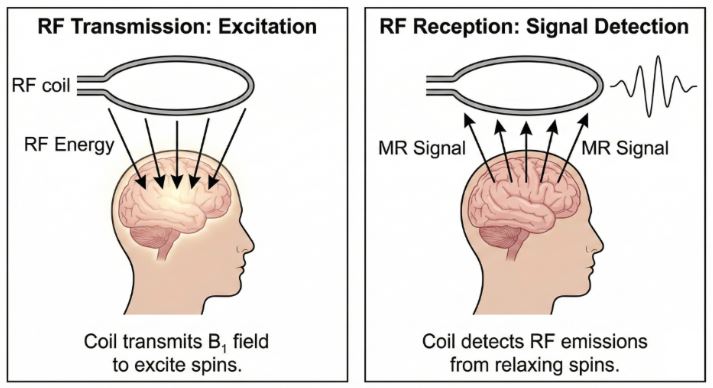

Trong quá trình truyền tín hiệu RF, cuộn dây tạo ra từ trường B₁⁺ làm xoay từ hóa hạt nhân ra khỏi vị trí thẳng hàng với B₀. Góc lật phụ thuộc vào biên độ RF và thời lượng xung. Kích thích đồng đều đòi hỏi sự phân bố B₁⁺ đồng nhất trong không gian; nếu không, sẽ xảy ra các góc lật không chính xác và các hiện tượng nhiễu ảnh. Do đó, các cuộn dây có thể tích lớn thường được sử dụng để truyền tín hiệu.

Trong quá trình thu tín hiệu, từ hóa quay tròn tạo ra điện áp trong cuộn dây tỷ lệ thuận với cường độ ghép nối từ tính. Các cuộn dây nhỏ hơn được đặt gần các bộ phận giải phẫu sẽ cung cấp tín hiệu cục bộ mạnh hơn và cải thiện tỷ lệ tín hiệu trên nhiễu (SNR). Vì lý do này, việc thu tín hiệu thường được thực hiện bằng cách sử dụng các cuộn dây bề mặt hoặc cuộn dây mảng pha thay vì cuộn dây phát lớn.

Các loại cuộn dây RF

Các cuộn dây thể tích bao quanh một vùng giải phẫu lớn và được thiết kế để tạo ra các trường B₁ tương đối đồng nhất. Cuộn dây dạng lồng chim là thiết kế thể tích được sử dụng rộng rãi nhất. Bằng cách sử dụng các tụ điện phân bố và kích thích vuông góc, cuộn dây dạng lồng chim tạo ra các trường RF phân cực tròn, cải thiện hiệu suất truyền và tỷ lệ tín hiệu trên nhiễu (SNR).

Cuộn dây bề mặt bao gồm một hoặc nhiều vòng dây được đặt trực tiếp trên vùng giải phẫu cần khảo sát. Độ nhạy của chúng cao nhất ở gần cuộn dây và giảm nhanh theo độ sâu, do đó rất lý tưởng cho việc chụp ảnh bề mặt.

Các cuộn dây mảng pha kết hợp nhiều phần tử cuộn dây bề mặt, mỗi phần tử được kết nối với một kênh thu độc lập. Bằng cách kết hợp kỹ thuật số các tín hiệu từ các phần tử có mẫu độ nhạy không gian khác nhau, các mảng này cải thiện tỷ lệ tín hiệu trên nhiễu (SNR), mở rộng phạm vi phủ sóng và cho phép các kỹ thuật tạo ảnh song song như SENSE và GRAPPA. Các kỹ thuật này khai thác sự biến đổi độ nhạy không gian để tái tạo dữ liệu lấy mẫu thiếu, giảm thời gian quét.

Điều chỉnh, ghép nối và tải

Các cuộn dây RF phải được điều chỉnh theo tần số Larmor và phù hợp với trở kháng của hệ thống, thông thường là 50 ôm. Việc phối hợp đúng cách đảm bảo truyền tải điện năng hiệu quả và giảm thiểu phản xạ tín hiệu.

Sự hiện diện của bệnh nhân làm thay đổi môi trường điện từ, làm dịch chuyển cả tần số cộng hưởng và trở kháng. Hiệu ứng này, được gọi là tải, cần được bù trừ thông qua các mạng điều chỉnh và phối hợp tự động hoặc có thể điều chỉnh được.

Dòng điện chế độ chung trên cáp đồng trục có thể làm biến dạng trường B₁ và làm tăng hiện tượng nóng cục bộ. Do đó, các mạch lọc hoặc balun được tích hợp để triệt tiêu các dòng điện không mong muốn và duy trì hành vi trường có thể dự đoán được.

Ghép nối và tách rời lẫn nhau

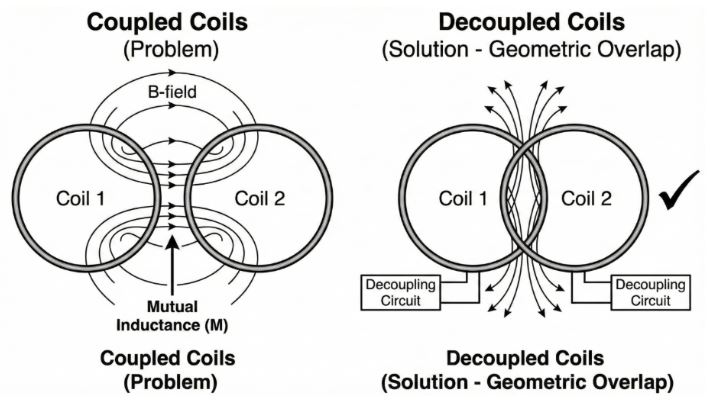

Trong các hệ thống mảng pha, các phần tử cuộn dây đặt sát nhau thể hiện sự ghép nối cảm ứng tương hỗ, làm suy giảm tỷ lệ tín hiệu trên nhiễu (SNR) và hiệu suất mã hóa không gian. Việc tách ghép nối được thực hiện thông qua sự chồng chéo hình học của các vòng lặp liền kề, bộ tiền khuếch đại trở kháng đầu vào thấp và các mạch điều chỉnh tần số chủ động vô hiệu hóa các phần tử thu trong quá trình truyền. Các điốt PIN thường được sử dụng trong các mạng điều chỉnh tần số này. Việc tách ghép nối hiệu quả là rất cần thiết cho cả chất lượng hình ảnh và sự an toàn của bệnh nhân.

Sự phụ thuộc vào cường độ từ trường

Tần số Larmor tăng tuyến tính với cường độ từ trường. Khi tần số hoạt động tăng, bước sóng RF bên trong mô sinh học giảm do độ điện môi cao của nó.

Ở cường độ từ trường thấp hơn, chẳng hạn như 1,5 T, bước sóng RF trong mô lớn hơn nhiều so với kích thước cơ thể, dẫn đến trường B₁ tương đối đồng nhất. Ở cường độ từ trường cao hơn, bao gồm 3 T trở lên, bước sóng trở nên tương đương với kích thước giải phẫu. Điều này dẫn đến các mô hình giao thoa tăng cường và triệt tiêu, góc lật thay đổi theo không gian và sự gia tăng cục bộ cường độ điện trường.

Ở từ trường cực cao như 7 T, hiệu ứng bước sóng chi phối hoạt động của cuộn dây. Cần có các mảng phát đa kênh, hiệu chỉnh RF, tấm điện môi và mô phỏng điện từ toàn sóng để khôi phục tính đồng nhất của kích thích và quản lý tỷ lệ hấp thụ riêng (SAR).

Tỷ lệ tín hiệu trên nhiễu và hiệu suất

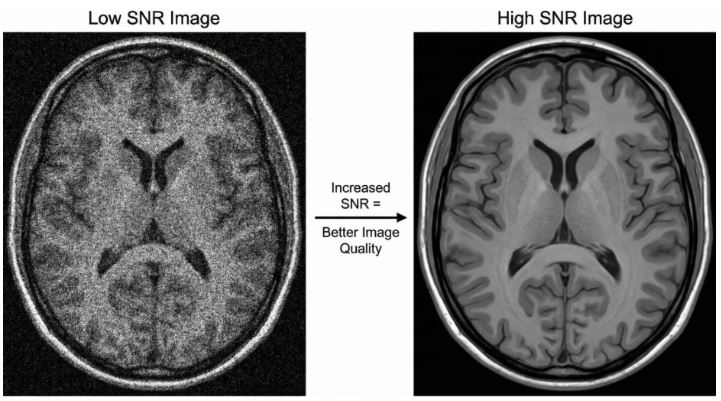

Tỷ lệ tín hiệu trên nhiễu (SNR) là chỉ số hiệu suất quan trọng nhất đối với các cuộn dây RF. SNR càng cao thì độ phân giải không gian càng tốt, độ tương phản mô càng cao và thời gian quét càng ngắn. Trong chụp cộng hưởng từ (MRI) lâm sàng, nhiễu hệ thống thường chủ yếu do bệnh nhân gây ra chứ không phải do điện trở của dây dẫn, đặc biệt đối với các cuộn dây có kích thước bằng cơ thể ở cường độ từ trường thông thường. Do đó, việc giảm khoảng cách giữa cuộn dây và cấu trúc giải phẫu thường hiệu quả hơn so với việc giảm tổn hao dây dẫn một cách không đáng kể.

Các thông số hiệu suất quan trọng bao gồm SNR, tỷ lệ Q khi có tải/không tải, hiệu suất B₁, hiệu suất SAR và độ cách ly giữa các phần tử mảng.

An toàn RF và Tỷ lệ hấp thụ cụ thể

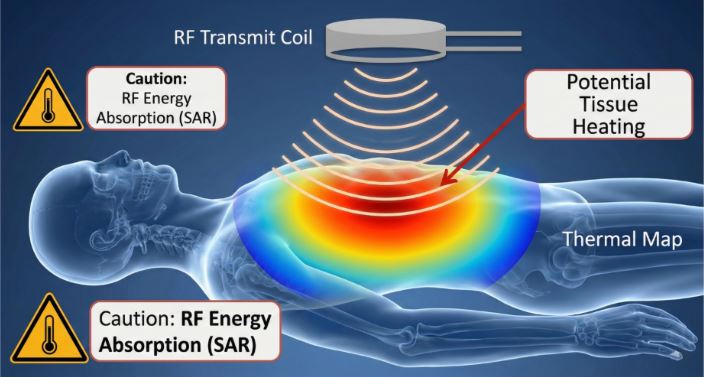

Cuộn dây RF chịu trách nhiệm truyền năng lượng RF vào mô. Tỷ lệ hấp thụ riêng (SAR) định lượng tốc độ hấp thụ năng lượng trên mỗi đơn vị khối lượng và được quy định rất chặt chẽ. Thiết kế cuộn dây phát phải kiểm soát cường độ điện trường và chu kỳ hoạt động RF để hạn chế hiện tượng nóng lên của mô. Các cuộn dây chỉ thu bao gồm các mạch khử nhiễu chủ động để ngăn ngừa dòng điện cảm ứng trong quá trình truyền RF. Bệnh nhân có cấy ghép dẫn điện cần được xem xét đặc biệt do khả năng nóng lên cục bộ. Nhấp vào đây để tìm hiểu thêm về SAR trong hệ thống MRI .

Những tiến bộ trong công nghệ cuộn dây RF

Những phát triển gần đây bao gồm mảng pha mật độ cao, thiết kế cuộn dây linh hoạt và có thể đeo được, cuộn dây làm mát bằng phương pháp đông lạnh để giảm nhiễu nhiệt trong các hệ thống nghiên cứu, và tích hợp bộ thu kỹ thuật số ở cấp độ cuộn dây. Các kỹ thuật sản xuất bồi đắp hiện cho phép tạo ra hình dạng phù hợp với từng bệnh nhân, trong khi các hệ thống điều chỉnh thích ứng giúp cải thiện độ bền vững trong các điều kiện tải khác nhau.

Phần kết luận

Cuộn dây RF là xương sống điện từ của hệ thống MRI. Thiết kế của chúng tích hợp lý thuyết điện từ trường gần, hành vi mạch cộng hưởng, tối ưu hóa nhiễu, khớp trở kháng, chiến lược tách rời và kỹ thuật an toàn. Từ các hệ thống 1.5 T thông thường đến các nền tảng nghiên cứu trường siêu cao, kiến ​​trúc cuộn dây RF chi phối tỷ lệ tín hiệu trên nhiễu (SNR), độ đồng nhất kích thích, hành vi nhiễu ảnh và tuân thủ SAR. Khi MRI tiếp tục phát triển hướng tới cường độ trường cao hơn và số lượng kênh nhiều hơn, kỹ thuật cuộn dây RF vẫn là yếu tố trung tâm đối với hiệu suất và sự đổi mới hình ảnh.
