Giới thiệu

Bài viết này trình bày một nghiên cứu toàn diện về tuổi thọ, sự suy giảm và hỏng hóc của các loại tụ điện khác nhau. Tụ điện là các thành phần quan trọng nhưng có tỷ lệ hỏng hóc cao trong hệ thống cung cấp điện và điện tử. Bài viết này phân biệt rõ ràng giữa sự suy giảm (hao mòn) và hỏng hóc hoàn toàn của tụ điện và khám phá cách các yếu tố môi trường, điện và vật liệu ảnh hưởng đến cả hai hiện tượng này trong các công nghệ khác nhau như tụ điện nhôm điện phân, tụ điện nhôm polyme, tụ điện polyme lai, tụ điện màng kim loại, tụ điện gốm đa lớp (MLCC) và tụ điện lỏng giãn nở (EDLC ).

Điểm chính

• Bài viết này nêu bật sự khác biệt giữa sự suy giảm (hao mòn) và sự hỏng hóc hoàn toàn của tụ điện, nhấn mạnh các cơ chế công nghệ đặc thù cho các loại tụ điện khác nhau.
• Các yếu tố môi trường như nhiệt độ và độ ẩm có tác động đáng kể đến sự suy giảm chất lượng của tụ điện, ảnh hưởng đến độ tin cậy và hiệu suất của nhiều loại tụ điện khác nhau.
• Nhiều nghiên cứu trường hợp chứng minh kết quả suy giảm có thể đo lường được do ảnh hưởng của các yếu tố gây căng thẳng, bao gồm sự giảm khối lượng ở tụ điện phân và sự thay đổi điện dung ở tụ điện MLCC.
• Để dự đoán chính xác tuổi thọ tụ điện, cần có các mô hình được điều chỉnh riêng, có tính đến các cơ chế suy giảm cụ thể và điều kiện hoạt động, thay vì chỉ dựa vào các chỉ số FIT ​​và MTBF truyền thống.

Tóm tắt chi tiết

Bài viết bắt đầu bằng việc làm rõ sự khác biệt giữa sự suy giảm hiệu suất của tụ điện (sự giảm hiệu suất liên tục) và sự hỏng hóc hoàn toàn. Mặc dù FIT và MTBF cung cấp các thước đo thống kê về độ tin cậy, nhưng các giá trị này thường đánh giá quá cao tuổi thọ thực tế vì chúng không dự đoán được khi nào tụ điện sẽ không còn khả năng thực hiện vai trò của nó trong mạch.

Bài viết này sẽ xem xét chi tiết các công nghệ tụ điện khác nhau. Tụ điện màng kim loại nhạy cảm với nhiệt độ, độ ẩm và điện áp xoay chiều, trong đó ăn mòn điện hóa là cơ chế chính gây hỏng hóc trong điều kiện khắc nghiệt. Mô phỏng tuổi thọ thường sử dụng định luật Arrhenius hoặc Eyring, nhưng các thông số thay đổi đáng kể giữa các nhà sản xuất. Tụ điện nhôm điện phân bị suy giảm chủ yếu do bay hơi chất điện phân, được đẩy nhanh bởi nhiệt độ cao. Tuổi thọ của loại tụ điện này thường được mô hình hóa bằng công thức Arrhenius, kết hợp các ảnh hưởng của nhiệt độ, điện áp và dòng điện gợn sóng. Tụ điện nhôm polyme và tụ điện polyme lai tránh được hiện tượng khô chất điện phân nhưng nhạy cảm với độ ẩm, làm tăng điện trở nối tiếp (ESR) theo thời gian trong khi điện dung vẫn không đổi.

Tụ điện gốm đa lớp (MLCC) đã trải qua một sự chuyển đổi lớn với việc sử dụng điện cực nền kim loại và thu nhỏ kích thước. MLCC sử dụng điện cực nền kim loại dễ bị suy giảm điện trở cách điện do sự vận chuyển electron qua khe hở oxy và rất dễ bị ảnh hưởng bởi ứng suất cơ học. Mật độ CV cao và lớp điện môi mỏng làm tăng nguy cơ nứt vỡ, có khả năng dẫn đến các vấn đề về độ tin cậy lâu dài. Tụ điện siêu dẫn (EDLC) bị suy giảm dưới điện áp kéo dài do phản ứng Faraday chậm và sự phân hủy chất điện phân. Thử nghiệm độ bền lâu dài cho thấy ESR và sự suy giảm điện dung xảy ra trong hai giai đoạn, với giai đoạn đầu cho thấy sự thay đổi nhanh nhất.

Bài viết này cũng bao gồm các nghiên cứu trường hợp định lượng ảnh hưởng của điều kiện môi trường và điều kiện vận hành đến hiệu suất theo thời gian. Đối với tụ điện phân, sự hao hụt khối lượng có tương quan với sự giảm dung lượng trong các thử nghiệm độ bền ở nhiệt độ cao. Tụ điện polymer và tụ điện lai cho thấy sự gia tăng điện trở nối tiếp (ESR) trong điều kiện 85°C/85% RH mà không có sự suy giảm dung lượng đáng kể. Tụ điện màng kim loại (MLCC) tiếp xúc với điện áp xoay chiều ở điều kiện 85°C/85% RH cho thấy sự giảm dung lượng nhanh chóng ban đầu, trong khi các mẫu được xếp hạng THB hoạt động tốt hơn. Tụ điện MLCC thể hiện sự thay đổi dung lượng phụ thuộc vào điện áp trong thời gian dài, và siêu tụ điện cho thấy tuổi thọ dài hơn trong điều kiện nhiệt độ phòng và điện áp xác định với sự suy giảm hiệu suất dần dần.

Cuối cùng, các tác giả nhấn mạnh rằng ước tính tuổi thọ cần được tối ưu hóa cho từng loại tụ điện và ứng dụng cụ thể. FIT/MTBF cung cấp độ tin cậy thống kê cho số lượng lớn sản phẩm nhưng không xác định được điểm kết thúc tuổi thọ hoạt động thực sự. Các phương pháp dự đoán kết hợp các yếu tố môi trường và vận hành, có thể được cải thiện bằng máy học dựa trên vật lý, ngày càng có giá trị trong việc đảm bảo độ tin cậy thực tế.

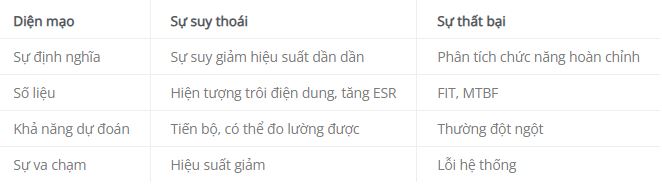

Chương 1: Sự xuống cấp so với sự hỏng hóc

Sự suy giảm được đặc trưng bởi sự thay đổi liên tục về điện dung và điện trở nối tiếp tương đương (ESR), trong khi sự hỏng hóc đề cập đến việc tụ điện không còn khả năng thực hiện vai trò được giao. Các chỉ số độ tin cậy truyền thống như FIT (Số lần hỏng hóc theo thời gian) và MTBF (Thời gian trung bình giữa các lần hỏng hóc) cung cấp các giá trị trung bình thống kê, nhưng thường không thể nắm bắt được hành vi sử dụng thực tế của từng linh kiện khi kết thúc vòng đời của chúng.

Chương 2: Các cơ chế đặc thù của công nghệ

2.1 Tụ điện nhôm điện phân

Tụ điện nhôm điện phân (AEC) dựa vào chất điện phân lỏng để duy trì độ dẫn điện (ESR) giữa lá nhôm anot hóa và cực âm. Lớp cách điện là một lớp mỏng Al₂O₃ được anot hóa. Theo thời gian, sự bay hơi của chất điện phân trở thành _{cơ chế suy giảm chính} , đặc biệt là ở nhiệt độ cao. Sự bay hơi này làm giảm độ dẫn điện của ion, dẫn đến tăng ESR và giảm điện dung. Dòng điện gợn sóng làm tăng tốc độ gia nhiệt bên trong, làm tăng thêm sự mất chất điện phân. Thông thường, hư hỏng biểu hiện dưới dạng mạch hở, nhưng trong những trường hợp hiếm hoi, sự phá vỡ lớp cách điện có thể gây ra đoản mạch.

Các yếu tố chính đẩy nhanh quá trình xuống cấp bao gồm:

• Nhiệt độ: Cứ mỗi 10 độ C tăng lên, tuổi thọ trung bình sẽ giảm đi khoảng một nửa (theo định luật Arrhenius).
• Hiệu ứng lan tỏa: Tạo ra nhiệt cục bộ, làm tăng cường quá trình bay hơi.
• Ứng suất điện áp: Điện áp quá cao làm tăng tốc độ mỏng lớp cách điện và gây ra dòng rò.

2.2 Tụ điện nhôm-polyme và tụ điện lai

Tụ điện polymer sử dụng polymer dẫn điện thay vì chất điện phân lỏng, loại bỏ các vấn đề bay hơi. Mặt khác, tụ điện lai kết hợp polymer với một lượng nhỏ chất điện phân lỏng, đạt được sự cân bằng tốt hơn giữa điện trở tương đương nối tiếp (ESR) và khả năng chịu điện áp. Yếu tố chính gây ra sự suy giảm là sự xâm nhập của hơi ẩm, làm tăng ESR mà không ảnh hưởng đáng kể đến điện dung. Tụ điện polymer thường hỏng ở chế độ hở mạch , trong khi tụ điện lai có thể biểu hiện dòng rò tăng lên trong điều kiện ứng suất cao.

Các tính năng chính:

• Điện dung không đổi: Ngay cả trong điều kiện chịu tải, điện dung vẫn gần như không đổi.
• Độ nhạy của ESR: Giá trị ESR tăng lên ở nhiệt độ dưới 85°C và độ ẩm tương đối trên 85%, hạn chế việc sử dụng nó trong môi trường có độ ẩm cao.
• Đặc điểm hỏng hóc: Hở mạch (thường xuyên), ngắn mạch thỉnh thoảng khi quá tải.

2.3 Tụ điện màng kim loại

Tụ điện màng sử dụng một lớp màng polymer mỏng (như polypropylen) được phủ một lớp kim loại bằng quy trình cán màng chân không. Các tụ điện này thể hiện đặc tính tự phục hồi tuyệt vời; nghĩa là, sự cố cách điện cục bộ làm cho kim loại xung quanh bốc hơi, cô lập vùng bị hư hỏng. Tuy nhiên, trong điều kiện độ ẩm cao và điện áp xoay chiều cao, hiện tượng ăn mòn điện hóa của kim loại xảy ra, dẫn đến mất điện dung. Đây là một vấn đề đáng kể trong bao bì hở, vì độ ẩm là không thể tránh khỏi.

Những điểm chính:

• Tự sửa chữa: Giúp kéo dài tuổi thọ, nhưng các sự cố tích lũy sẽ làm giảm khả năng hoạt động.
• Độ ẩm + điện áp xoay chiều: Làm tăng tốc độ ăn mòn, đặc biệt là ở màng polypropylen.
• Các mẫu đạt chứng nhận THB: Được thiết kế để chịu được nhiệt độ 85°C và độ ẩm tương đối 85% với tốc độ xuống cấp chậm hơn.

2.4 Tụ điện gốm đa lớp (MLCC)

Tụ điện đa lớp (MLCC) với điện cực kim loại cơ bản (BME) có kích thước rất nhỏ, cho phép mật độ mạch điện áp-phần tử (CV) cao. Tuy nhiên, nhược điểm chính của loại tụ điện này là:

• Ứng suất cơ học: Uốn cong bảng mạch, thay đổi nhiệt độ hoặc hàn không đúng cách có thể gây ra vết nứt trong các vật liệu gốm dễ vỡ.
• Sự suy giảm điện trở cách điện: Sự dịch chuyển của các khe hở oxy bên trong chất điện môi BaTiO₃ _{làm giảm} điện trở cách điện theo thời gian, đặc biệt là dưới điện áp phân cực DC.
• Sự thay đổi điện dung phụ thuộc vào điện áp: lớp cách điện mỏng và điện trường mạnh sẽ đẩy nhanh sự thay đổi điện dung trong thời gian dài.

Các vết nứt có thể không gây hư hại ngay lập tức, nhưng chúng cho phép hơi ẩm dễ dàng thấm vào hơn, dẫn đến sự xuống cấp của lớp cách điện theo thời gian.

2.5 Siêu tụ điện (EDLC)

Siêu tụ điện lưu trữ năng lượng thông qua điện dung lớp kép và phản ứng Faraday giả điện dung. Sự suy giảm hiệu suất của siêu tụ điện do các yếu tố sau gây ra:

• Sự suy thoái chất điện giải: Sự phân hủy dung môi và khử ion dẫn đến giảm độ dẫn điện.
• Phản ứng Faraday: Một phản ứng chậm, không thuận nghịch xảy ra tại điểm tiếp xúc giữa điện cực và chất điện giải, gây ra sự tăng điện trở nối tiếp (ESR).
• Ứng suất điện áp: Hoạt động kéo dài ở điện áp định mức sẽ làm tăng điện trở nối tiếp tương đương (ESR) và làm giảm điện dung nhanh hơn.

Nhìn chung, sự suy giảm diễn ra theo đường cong hai pha: trong pha đầu tiên, ESR tăng nhanh, sau đó là sự giảm dần của điện dung.

Chương 3: Các yếu tố gây căng thẳng về môi trường và vận hành

Độ tin cậy của tụ điện bị ảnh hưởng đáng kể bởi các tác động bên ngoài như nhiệt độ, độ ẩm, điện áp và ứng suất cơ học, tất cả cùng tác động và gây ra sự suy giảm nhanh hơn so với tổng của từng yếu tố riêng lẻ.

Chương 4: Xây dựng mô hình tin cậy

Dự đoán độ tin cậy đòi hỏi các mô hình có thể nắm bắt được các nguyên lý vật lý của sự suy giảm chất lượng. Các giá trị FIT/MTBF truyền thống không đủ để đảm bảo chất lượng ở cấp độ thiết kế, vì vậy các kỹ sư sử dụng:

• Mô hình Arrhenius: Mô tả sự gia tăng nhiệt độ ảnh hưởng đến tỷ lệ hỏng hóc.
• Mô hình Eyring: Mở rộng mô hình Arrhenius bằng cách thêm các biến số về điện áp, độ ẩm và ứng suất cơ học.
• Mô hình vật lý hư hỏng: Các mô hình này mô phỏng trực tiếp các cơ chế như khuếch tán chất điện giải, động học ăn mòn hoặc chuyển động khe hở.
• Phương pháp học máy: Các phương pháp mới kết hợp dữ liệu thử nghiệm tăng tốc với hiệu suất thực tế để dự đoán tuổi thọ chính xác hơn.

Mô hình Arrhenius về tuổi thọ:

L=L ₀ ·e ^(–Ek·T)

Mô hình Eyring:

L=L ₀ ·e ^{(–Ek·T+n·V)}

Chương 5: Các nghiên cứu trường hợp

Các thí nghiệm thực tiễn đã chứng minh rằng các yếu tố gây căng thẳng dẫn đến sự suy giảm có thể đo lường được:

• Tụ điện phân: Các thử nghiệm độ bền ở nhiệt độ cao cho thấy sự hao hụt khối lượng có tương quan với sự giảm điện dung. Nói chung, hao hụt 20% khối lượng tương ứng với sự giảm điện dung từ 30-40%.
• Tụ điện polymer/lai: Trong điều kiện 85°C và độ ẩm tương đối 85%, điện trở tương đương nối tiếp (ESR) tăng gấp đôi trong vòng 1000 giờ, trong khi điện dung vẫn nằm trong phạm vi ±5% so với giá trị ban đầu.
• Tụ điện màng: Khi tiếp xúc với nhiệt độ 85°C/độ ẩm tương đối 85% dưới tác động của điện áp xoay chiều, điện dung giảm 10% trong vòng 500 giờ, trong khi các mẫu đạt chứng nhận THB chỉ bị giảm 2–3% trong cùng điều kiện.
• Tụ điện MLCC: Thử nghiệm điện áp phân cực DC dài hạn cho thấy sự thay đổi điện dung theo hàm logarit lên đến 15% trong hơn 10.000 giờ. Thử nghiệm uốn cong cơ học xác nhận vết nứt bắt đầu xuất hiện khi bo mạch bị cong vênh chỉ 2 mm.
• Siêu tụ điện: Khi hoạt động ở điện áp định mức, hệ số ESR (Tỷ lệ cường độ tương đương) tăng gấp đôi trong vòng 500 giờ đầu tiên, sau đó điện dung giảm dần 20% trong vòng 2000 giờ. Nếu giảm điện áp (xuống còn 70% điện áp định mức), tuổi thọ sẽ kéo dài gấp 3-4 lần.

Bản tóm tắt

Cơ chế suy giảm và hỏng hóc của tụ điện phụ thuộc rất nhiều vào công nghệ, chịu ảnh hưởng bởi các yếu tố môi trường và ứng suất hoạt động. Các chỉ số độ tin cậy thống kê như FIT và MTBF cung cấp thông tin về đặc điểm nhân khẩu học nhưng không thể nắm bắt được hành vi thực tế khi kết thúc vòng đời sản phẩm. Các kỹ sư cần sử dụng các mô hình vòng đời tùy chỉnh, thử nghiệm tăng tốc và phân tích dự đoán để đảm bảo độ tin cậy của hệ thống. Việc tích hợp các phương pháp mô hình hóa tiên tiến, bao gồm các phương pháp vật lý và học máy, sẽ cho phép ngành công nghiệp kéo dài tuổi thọ tụ điện và tăng cường độ bền vững của các hệ thống điện tử.

Nghiên cứu này nhấn mạnh rằng tuổi thọ và tỷ lệ hỏng hóc của tụ điện phụ thuộc rất nhiều vào công nghệ, tác động của môi trường và điều kiện hoạt động. Dự đoán tuổi thọ chính xác đòi hỏi phải phân biệt giữa tỷ lệ hỏng hóc thống kê và hành vi thực tế khi kết thúc vòng đời. Bằng cách phân tích các cơ chế suy thoái, thử nghiệm tăng tốc và nghiên cứu dài hạn về các công nghệ tụ điện khác nhau, bài báo này cung cấp hướng dẫn rõ ràng cho các kỹ sư thiết kế hệ thống có độ tin cậy cao. Việc ứng dụng các phương pháp mô hình hóa và dự đoán tiên tiến có thể giúp giảm thiểu sự cố, kéo dài tuổi thọ và cải thiện độ tin cậy của các hệ thống điện tử mà tụ điện vẫn là thành phần quan trọng.

Các cơ chế suy giảm và hỏng hóc của tụ điện – Câu hỏi thường gặp

Sự suy giảm hiệu năng của tụ điện khác với sự trục trặc của tụ điện như thế nào?

➥ Suy giảm hiệu năng đề cập đến sự mất dần hiệu suất, chẳng hạn như giảm điện dung hoặc tăng điện trở nối tiếp (ESR), trong khi hỏng hóc là một sự kiện đột ngột khiến tụ điện không còn hoạt động được nữa. FIT và MTBF đo lường độ tin cậy thống kê nhưng không xác định được thời điểm kết thúc vòng đời thực tế.

Những yếu tố nào đẩy nhanh quá trình xuống cấp của tụ điện?

➥ Nhiệt độ cao, điện áp cao, độ ẩm và ứng suất cơ học là những yếu tố chính gây ra sự suy giảm chất lượng của tụ điện. Đặc biệt, tụ điện MLCC rất dễ bị nứt do ứng suất cơ học.

Các loại công nghệ tụ điện khác nhau thường bị hỏng như thế nào?

➥ Tụ điện phân bị suy giảm do sự bay hơi của chất điện phân. Tụ điện polymer bị suy giảm do tăng điện trở tương đương (ESR) do độ ẩm. Tụ điện màng bị suy giảm do ăn mòn điện hóa. Tụ điện MLCC bị suy giảm do nứt vỡ và mất điện trở cách điện. Và siêu tụ điện bị suy giảm do sự phân hủy chất điện phân và phản ứng Faraday.

Tại sao các mô hình độ tin cậy truyền thống lại không đủ?

➥ Các giá trị FIT và MTBF cung cấp các giá trị trung bình thống kê nhưng không dự đoán được tuổi thọ của từng bộ phận riêng lẻ. Các mô hình vật lý và phương pháp học máy cung cấp các dự đoán tuổi thọ chính xác hơn.

Làm thế nào để nâng cao độ tin cậy của tụ điện trong các hệ thống điện tử.

1. Chọn công nghệ tụ điện phù hợp.

➥ Hãy lựa chọn tụ điện phân, tụ điện màng polymer, tụ điện MLCC hoặc siêu tụ điện theo yêu cầu ứng dụng, có tính đến các yếu tố như điện áp, nhiệt độ và ứng suất cơ học.

2. Kiểm soát môi trường.

➥ Hạn chế tối đa tiếp xúc với nhiệt độ cao, độ ẩm và rung động. Sử dụng lớp phủ hoặc tấm che bảo vệ khi cần thiết.

3. Triển khai chiến lược cắt giảm nhân sự.

➥ Để kéo dài tuổi thọ và giảm thiểu hư hỏng do ứng suất, tụ điện nên được vận hành ở điện áp và nhiệt độ thấp hơn giá trị tối đa quy định.

4. Sử dụng các mô hình dự đoán tuổi thọ tiên tiến.

➥ Sử dụng mô hình Arrhenius/Eyring hoặc các phương pháp học máy dựa trên vật lý để ước tính hành vi thực tế vào cuối vòng đời của nó.

5. Kiểm tra độ chính xác bằng một bài kiểm tra nhanh.

➥ Tiến hành các thử nghiệm độ bền và điều kiện khắc nghiệt (ví dụ: 85°C/85% RH) để xác nhận độ tin cậy trong điều kiện xấu nhất trước khi triển khai thực tế.
