Khi thiết kế nguồn điện, mạch điều khiển hoặc mạch đo lường, điện trở có vẻ là linh kiện đơn giản nhất trong danh sách linh kiện. Tuy nhiên, việc lựa chọn giữa điện trở chính xác và điện trở tiêu chuẩn (đa dụng) ảnh hưởng trực tiếp đến độ chính xác, nhiễu, độ trôi dài hạn và thậm chí cả chi phí sản xuất.

Hướng dẫn này giải thích sự khác biệt thực tế giữa điện trở chính xác và điện trở thông thường, cho thấy chúng ảnh hưởng như thế nào đến các mạch điện thực tế, và cung cấp cho bạn một phương pháp có hệ thống để chọn loại điện trở phù hợp cho từng vị trí trong thiết kế của bạn.

1. Chúng ta hiểu “điện trở chính xác” và “điện trở tiêu chuẩn” là gì?

Trên thực tế, ngành công nghiệp thường phân biệt chúng dựa trên dung sai , hệ số nhiệt độ và độ ổn định :

• Điện trở tiêu chuẩn (đa dụng):
  • Sai số cho phép: thông thường từ ±1% đến ±5%
  • Hệ số nhiệt độ (TCR): khoảng ±100–300 ppm/°C
  • Độ lệch dài hạn: cao hơn; kém ổn định hơn dưới tải trọng và chu kỳ nhiệt độ.
  • Công nghệ điển hình: SMD màng dày, màng carbon, màng kim loại giá rẻ.
• Điện trở chính xác:
  • Sai số cho phép: thông thường ±0,1% hoặc tốt hơn , thường xuống đến ±0,01%
  • TCR: khoảng ±5–25 ppm/°C (đôi khi còn thấp hơn)
  • Độ lệch dài hạn: thấp hơn nhiều; được quy định trong khoảng thời gian 1.000–10.000 giờ.
  • Công nghệ điển hình: màng kim loại, SMD màng mỏng, điện trở lá kim loại.

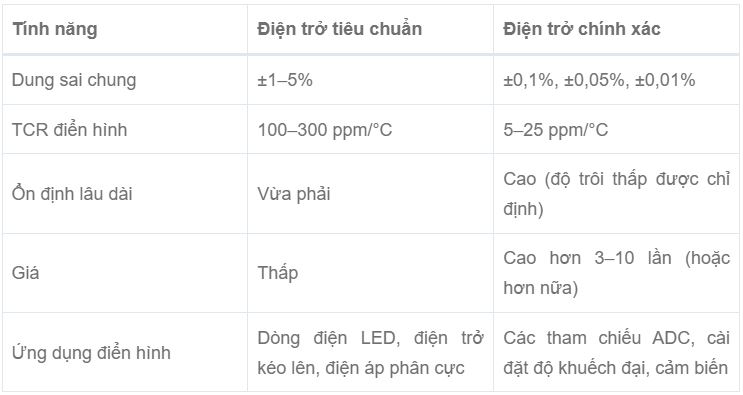

1.1 Bảng so sánh nhanh

Việc nắm vững những kiến ​​thức cơ bản này sẽ dễ dàng hơn nếu bạn đã hiểu rõ các thông số của điện trở và các linh kiện thụ động khác; nếu không, bạn nên xem lại hướng dẫn đầy đủ về thông số linh kiện điện tử trước khi hoàn thiện danh sách linh kiện (BOM).

2. Các thông số chính chi phối sự lựa chọn

Khi lựa chọn giữa điện trở chính xác và điện trở tiêu chuẩn, hãy xem xét ít nhất các thông số sau:

2.1 Giá trị điện trở và dung sai

• Giá trị điện trở thường được chọn từ dòng E (E6, E24, E96, v.v.).
• Dung sai cho biết giá trị thực tế có thể sai lệch bao nhiêu so với giá trị danh nghĩa:

Ví dụ:

• 10 kΩ ±5% → giá trị thực tế có thể từ 9,5 kΩ đến 10,5 kΩ
• 10 kΩ ±0,1% → giá trị thực tế có thể từ 9,99 kΩ đến 10,01 kΩ

Trong các mạch điều chỉnh độ khuếch đại , mạch chia điện áp và điện trở cảm biến dòng điện , dung sai này có thể chuyển đổi gần như trực tiếp thành sai số đầu ra.

2.2 Hệ số nhiệt độ của điện trở (TCR)

TCR cho biết điện trở thay đổi như thế nào theo nhiệt độ:

ΔR = R × TCR × ΔT

Giả sử điện trở là 10 kΩ:

• Điện trở tiêu chuẩn: TCR = 200 ppm/°C
• Điện trở chính xác: TCR = 10 ppm/°C
• Khoảng nhiệt độ: 25 °C đến 75 °C (ΔT = 50 °C)

Độ trôi điện trở tiêu chuẩn:

• TCR = 200 ppm/°C = 0,0002/°C
• ΔR = 10.000 Ω × 0,0002 × 50 ≈ 100 Ω
• Thay đổi tương đối ≈ 1%

Hiện tượng trôi lệch điện trở chính xác:

• TCR = 10 ppm/°C = 0,00001/°C
• ΔR = 10.000 Ω × 0,00001 × 50 ≈ 5 Ω
• Thay đổi tương đối ≈ 0,05%

Nếu mạch điện của bạn hoạt động trong phạm vi nhiệt độ rộng, sự thay đổi này có thể ảnh hưởng lớn đến độ chính xác cho phép.

2.3 Độ ổn định lâu dài và tuổi thọ tải

Điện trở bị sai lệch theo thời gian do:

• Công suất tiêu thụ liên tục (tự tỏa nhiệt)
• Độ ẩm và áp lực môi trường
• Hàn và ứng suất cơ học

Điện trở chính xác thường quy định độ trôi sau 1.000 hoặc 10.000 giờ hoạt động ở điều kiện định mức, ví dụ như:

• Màng kim loại tiêu chuẩn: ±1% sau 1.000 giờ hoạt động ở công suất định mức.
• Độ chính xác của màng mỏng: ±0,05% hoặc tốt hơn trong cùng khoảng thời gian.

Nếu bạn thiết kế các sản phẩm công nghiệp, y tế hoặc thiết bị đo lường cần được hiệu chuẩn trong nhiều năm, thì sự sai lệch này cũng quan trọng như dung sai ban đầu.

2.4 Hệ số nhiễu và điện áp

Trong các mạch analog có độ khuếch đại cao và độ nhiễu thấp:

• Nhiễu điện trở và hệ số điện áp (sự thay đổi điện trở theo điện áp đặt vào) có thể gây ra sai số và méo mó.
• Các điện trở màng kim loại, màng mỏng hoặc lá kim loại có độ chính xác cao được ưa chuộng hơn vì chúng có độ nhiễu dư thấp hơn và độ tuyến tính tốt hơn so với các linh kiện carbon hoặc màng dày giá rẻ.

2.5 Công suất định mức, bao bì và đặc tính nhiệt

Đừng bỏ qua những hạn chế cơ bản về cơ khí và công suất:

• Công suất định mức (¼ W, ½ W, 1 W, v.v.) phải lớn hơn mức tiêu tán công suất tối đa trong trường hợp xấu nhất, kèm theo một biên độ an toàn.
• Loại linh kiện (SMD so với linh kiện xuyên lỗ) ảnh hưởng đến các thông số ký sinh và quá trình lắp ráp.
• Đối với điện trở xuyên lỗ, việc tạo hình và cắt tỉa chân linh kiện cần được kiểm soát để tránh làm nứt lớp phủ hoặc gây ứng suất cho mối nối; trong sản xuất hàng loạt, việc này thường được thực hiện bằng máy tạo hình chân linh kiện điện tử chuyên dụng thay vì các dụng cụ thủ công.

3. Những trường hợp cần sử dụng điện trở chính xác

Bạn không cần các linh kiện chính xác ở mọi nơi — chỉ cần ở những vị trí mà sai số điện trở trực tiếp ảnh hưởng đến hiệu suất hệ thống. Các trường hợp điển hình:

3.1 Điều chỉnh độ khuếch đại chính xác trong mạch khuếch đại thuật toán

Hãy xem xét một mạch khuếch đại không đảo:

Hệ số khuếch đại = 1 + R2 / R1

Nếu R1 = R2 = 10 kΩ, độ khuếch đại danh nghĩa là 2. Bây giờ hãy so sánh hai trường hợp:

• Điện trở tiêu chuẩn ±1%
  • Trường hợp xấu nhất: R1 = 9,9 kΩ, R2 = 10,1 kΩ → Độ lợi ≈ 2,02 (+1%)
  • Hoặc R1 = 10,1 kΩ, R2 = 9,9 kΩ → Độ lợi ≈ 1,98 (−1%)
• Điện trở chính xác ±0,1%
  • Sai số khuếch đại trong trường hợp xấu nhất giảm xuống còn khoảng ±0,1% thay vì ±1%.

Đối với việc điều chỉnh tín hiệu cảm biến, bộ khuếch đại đo lường và hiệu chỉnh tham chiếu , sai số 1% có thể không thể chấp nhận được, buộc bạn phải sử dụng các linh kiện chính xác hoặc mạng điện trở phù hợp.

3.2 Bộ chia tham chiếu ADC và phản hồi

Trong các hệ thống mà:

• Bạn sử dụng mạch chia điện trở để giảm điện áp cao xuống phạm vi điện áp đầu vào của bộ chuyển đổi ADC, hoặc
• Bạn thiết lập tỷ lệ phản hồi của bộ nguồn chuyển mạch.

Dung sai điện trở và TCR ảnh hưởng trực tiếp đến:

• Độ chính xác đọc ADC
• Điều chỉnh điện áp đầu ra
• Hiệu suất điều chỉnh đường dây/tải

Điện trở ±5% có thể dễ dàng làm cho điểm toàn thang đo của ADC hoặc đầu ra của bộ điều chỉnh vượt quá thông số kỹ thuật; trong trường hợp này, ±0,1% hoặc ±0,5% thường được yêu cầu.

3.3 Cảm biến dòng điện và giám sát công suất

Điện trở cảm biến dòng điện (điện trở shunt) phải được điều khiển chính xác vì bất kỳ sai sót nào trong điện trở R đều dẫn đến sai sót trong dòng điện đo được:

I = V / R

Ví dụ:

• Điện trở cảm biến: 10 mΩ
• Sai số cho phép: ±5% → 9,5–10,5 mΩ
• Đo dòng điện 10 A → điện áp cảm biến danh nghĩa Vsense = 0,1 V

Cách giải thích tồi tệ nhất:

• Ở mức 9,5 mΩ, dòng điện đo được có vẻ thấp hơn so với dòng điện thực tế.
• Ở mức 10,5 mΩ, dòng điện đo được có vẻ cao hơn dòng điện thực tế.

Việc sử dụng điện trở shunt có độ chính xác ±1% hoặc ±0,5% giúp cải thiện đáng kể độ chính xác của phép đo dòng điện, điều này rất quan trọng đối với:

• Hệ thống quản lý pin
• Điều khiển động cơ
• Nguồn điện hiệu suất cao

4. Trường hợp điện trở tiêu chuẩn là quá đủ

Việc trả tiền cho độ chính xác không cần thiết chỉ làm tăng chi phí linh kiện. Ở nhiều vị trí, điện trở tiêu chuẩn có độ sai số 1-5% là hoàn toàn phù hợp :

4.1 Giới hạn dòng điện LED

Đối với đèn LED báo hiệu:

• Dòng điện mục tiêu: 10 mA
• Sai số ±5% sẽ làm thay đổi giá trị thành khoảng 9,5–10,5 mA.

Kết quả: sự thay đổi độ sáng hầu như không thể nhận thấy đối với người dùng cuối. Việc sử dụng điện trở ±0,1% ở đây hầu như không mang lại lợi ích thiết thực nào.

4.2 Điện trở kéo lên/kéo xuống

Đối với các đầu vào logic:

• Miễn là điện trở nằm trong phạm vi hợp lý (ví dụ: 4,7 kΩ, 10 kΩ, 47 kΩ),
• Mức điện áp vẫn được phân biệt rõ ràng là CAO hoặc THẤP.

Dù giá trị thực tế là 9,7 kΩ hay 10,3 kΩ thì hầu như không ảnh hưởng đến ngưỡng logic, vì vậy một linh kiện tiêu chuẩn có sai số 1-5% là quá đủ.

4.3 Điều chỉnh độ lệch và thời gian đơn giản khi dung sai đã được nới lỏng

Trong một số mạch tương tự (ví dụ: mạch điều chỉnh âm thanh, mạch trễ RC đơn giản, mạch phân cực transistor đơn giản):

• Bản thân hệ thống này không được mô tả chi tiết.
• Sai số cho phép của các linh kiện trong khoảng ±10% hoàn toàn có thể chấp nhận được.

Ở đây, các điện trở tiêu chuẩn giúp kiểm soát chi phí mà không ảnh hưởng đến hiệu năng mà người dùng có thể cảm nhận được.

5. So sánh dựa trên dữ liệu: Độ chính xác so với độ tiêu chuẩn trong các mạch điện thực tế

Để làm rõ sự đánh đổi này, hãy xem xét những ví dụ đơn giản sau:

5.1 Bộ chia điện áp để hiệu chỉnh tham chiếu

Mục tiêu: Chia điện áp từ 5 V xuống còn 2,5 V.

Sử dụng R1 = R2 = 10 kΩ (điện trở trên và dưới).

• Điện áp đầu ra lý tưởng: 2,5 V

Trường hợp 1: Điện trở tiêu chuẩn ±1%

• Trường hợp xấu nhất: R1 = 9,9 kΩ, R2 = 10,1 kΩ
  • Vout ≈ 5 V × 10,1 / (9,9 + 10,1) ≈ 2,525 V (+1%)
• Trường hợp xấu nhất: R1 = 10,1 kΩ, R2 = 9,9 kΩ
  • Vout ≈ 5 V × 9,9 / (10,1 + 9,9) ≈ 2,475 V (−1%)

Trường hợp 2: Điện trở có độ chính xác ±0,1%

• Sai số Vout trong trường hợp xấu nhất giảm xuống khoảng ±0,1% , hay khoảng ±2,5 mV .

Nếu thông số kỹ thuật của bộ chuyển đổi ADC và hệ thống chỉ cho phép sai số tổng cộng ±0,5%, thì chỉ riêng bộ chia ±1% đã ngốn hết ngân sách; việc sử dụng các linh kiện chính xác là điều bắt buộc.

5.2 Sự trôi dạt nhiệt theo nhiệt độ

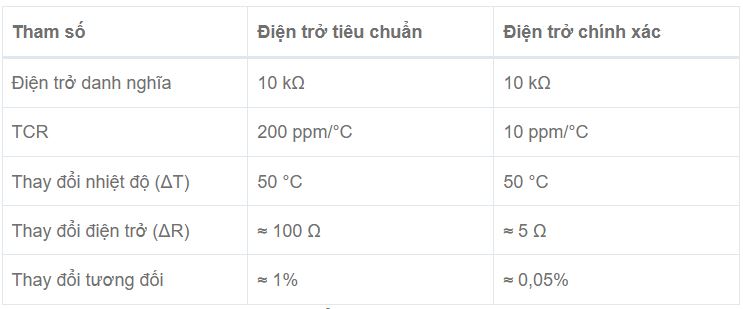

Sử dụng ví dụ TCR từ trước đó:

Trong một hệ thống cần được hiệu chuẩn từ -20 °C đến +60 °C, sai số thêm 0,95% đó có thể buộc phải hiệu chuẩn lại tại hiện trường tốn kém—hoặc dẫn đến khiếu nại về sản phẩm sớm.

6. Quy trình lựa chọn thực tiễn

Khi bạn đối mặt với một thiết kế mới hoặc cần xem xét lại một thiết kế hiện có, hãy sử dụng quy trình ra quyết định đơn giản này:

1. Xác định chức năng của từng vị trí điện trở.
   • Nó có chức năng cơ bản nhưng không quan trọng (LED, điện trở kéo lên), hay là chức năng quan trọng đối với việc đo lường/phản hồi (điện trở cảm biến, bộ chia tham chiếu, cài đặt độ khuếch đại)?
2. Phân bổ ngân sách dự phòng sai sót
   • Hệ thống có thể chịu được tổng sai số tối đa là bao nhiêu (ví dụ: ±1%, ±2%)?
   • Phần nào trong số đó có thể đến từ dung sai và sự trôi lệch của điện trở?
3. Chọn mức độ dung nạp và TCR phù hợp.
   • Nếu sai số của điện trở phải duy trì dưới ±0,5% trong suốt vòng đời và ở các mức nhiệt độ khác nhau, thì độ chính xác là điều cần thiết.
   • Nếu sai số ±5–10% là chấp nhận được, thì các điện trở tiêu chuẩn là phù hợp.
4. Hãy cân nhắc đến môi trường và tuổi thọ.
   • Phạm vi nhiệt độ rộng, hoạt động liên tục 24/7 hoặc sử dụng trong các ứng dụng quan trọng về an toàn đều đòi hỏi độ chính xác và độ ổn định tốt hơn.
5. Cân bằng giữa chi phí và giá trị
   • Chỉ sử dụng điện trở chính xác khi chúng cải thiện đáng kể hiệu suất sản phẩm cuối cùng hoặc giảm chi phí hiệu chuẩn.
   • Ở những nơi khác, điện trở tiêu chuẩn giúp giảm thiểu chi phí linh kiện.

Để hiểu sâu hơn về cách biến các bước này thành một quy trình kỹ thuật/mua sắm có thể lặp lại, một hướng dẫn lựa chọn thông số linh kiện điện tử tổng quát hơn có thể giúp bạn mở rộng tư duy tương tự cho tụ điện, cuộn cảm, điốt và mạch tích hợp.

7. Tóm tắt: Cách đưa ra quyết định chỉ trong nháy mắt

Bạn nên chọn điện trở chính xác khi:

• Điện trở ảnh hưởng trực tiếp đến độ chính xác của phép đo hoặc các giá trị tham chiếu.
• Bạn cần sự phối hợp chặt chẽ giữa các cặp điện trở hoặc mạng điện trở.
• Hệ thống này trải qua sự biến động nhiệt độ lớn hoặc có tuổi thọ dài.
• Chi phí hiệu chuẩn cao hoặc không khả thi.

Bạn có thể sử dụng điện trở tiêu chuẩn một cách an toàn khi:

• Chức năng này không quan trọng (chỉ báo, điện trở kéo lên, phân cực đơn giản)
• Hệ thống có độ dung sai khá lỏng lẻo, và người dùng không nhận thấy những thay đổi nhỏ.
• Bạn đang tối ưu hóa chi phí và khối lượng mà không ảnh hưởng đến hiệu suất thực tế.

Chiến lược đúng đắn hầu như luôn là sự kết hợp : độ chính xác ở những nơi cần thiết, và tiêu chuẩn ở những nơi không cần thiết. Bằng cách đó, bạn sẽ có được các thiết kế mạnh mẽ, chính xác mà không làm tăng quá nhiều danh sách vật liệu – chính xác là mục tiêu mà kỹ thuật tốt và quy trình mua sắm thông minh hướng tới.
