Độ tuyến tính của cảm biến là gì và nó có ý nghĩa như thế nào?

Trong các hệ thống đo lường và thiết bị, cảm biến được kỳ vọng sẽ chuyển đổi một đại lượng vật lý thành tín hiệu điện một cách chính xác và có thể dự đoán được nhất có thể.

Cho dù cảm biến đang đo  áp suất ,  nhiệt độ ,  lưu lượng ,  mức độ  hay độ dịch chuyển, các kỹ sư đều dựa vào tín hiệu đầu ra của cảm biến để thể hiện điều kiện thực tế của quá trình. Một trong những thông số quan trọng nhất xác định hành vi này là Độ tuyến tính của cảm biến .

Tính tuyến tính của cảm biến thường được đề cập trong các bảng dữ liệu, nhưng nó cũng là một trong những thông số kỹ thuật ít được hiểu rõ nhất. Nhiều kỹ sư chỉ nhìn vào độ chính xác hoặc phạm vi đo mà bỏ qua tính tuyến tính thực sự của phản hồi cảm biến.

Bài viết này giải thích về tính tuyến tính của cảm biến và chỉ ra lý do tại sao nó ảnh hưởng trực tiếp đến hiệu chuẩn, hiệu chỉnh và độ không chắc chắn của phép đo.

Hiểu về tính tuyến tính của cảm biến

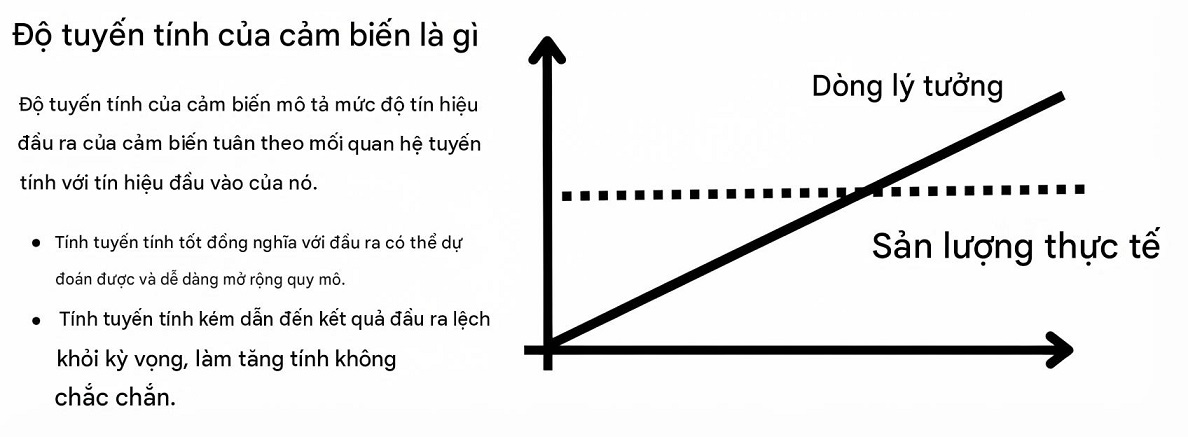

Độ tuyến tính của cảm biến mô tả mức độ tín hiệu đầu ra của cảm biến tuân theo mối quan hệ tuyến tính với tín hiệu đầu vào trên toàn bộ phạm vi đo.

Trong một cảm biến lý tưởng:

1. Việc tăng đầu vào theo tỷ lệ thuận sẽ dẫn đến việc tăng đầu ra theo tỷ lệ thuận.
2. Mối quan hệ giữa đầu vào và đầu ra tạo thành một đường thẳng hoàn hảo.
3. Quá trình hiệu chuẩn trở nên đơn giản và dễ dự đoán.

Trong thực tế, các cảm biến không bao giờ có điều kiện lý tưởng này. Luôn luôn xảy ra những sai lệch nhỏ, và những sai lệch này được mô tả là lỗi tuyến tính hoặc phi tuyến tính của cảm biến .

Sai số tuyến tính hoặc phi tuyến tính của cảm biến là gì?

Sai số tuyến tính của cảm biến được định nghĩa là độ lệch tối đa của tín hiệu đầu ra thực tế của cảm biến so với đường thẳng tham chiếu , được đo trong điều kiện môi trường không đổi.

Sự sai lệch này không phải là nhiễu hay dao động ngẫu nhiên. Đó là sự khác biệt có hệ thống giữa kết quả đầu ra dự kiến ​​và kết quả đầu ra thực tế của cảm biến.

Để hiểu rõ điều này:

1. Các giá trị đầu vào đã biết được áp dụng trên toàn bộ phạm vi cảm biến.
2. Các giá trị đầu ra tương ứng được ghi lại.
3. Một đường thẳng tham chiếu được chọn
4. Độ lệch lớn nhất so với đường thẳng này được coi là sai số tuyến tính của cảm biến.

Độ lệch càng nhỏ thì độ tuyến tính của cảm biến càng tốt.

Tại sao đường thẳng tham chiếu lại quan trọng

Không thể xác định độ tuyến tính của cảm biến nếu chưa xác định đường thẳng tham chiếu. Các đường thẳng tham chiếu khác nhau có thể tạo ra các giá trị độ tuyến tính khác nhau cho cùng một cảm biến.

Các đường tham chiếu phổ biến bao gồm:

1. Điểm cuối của đường thẳng
2. Đường thẳng xuất phát từ điểm 0
3. Đường thẳng phù hợp nhất (BFSL)

Trong số đó, phương pháp Đường thẳng phù hợp nhất là phương pháp được chấp nhận rộng rãi nhất và có ý nghĩa thực tiễn nhất.

Đường thẳng phù hợp nhất và độ tuyến tính của cảm biến

Đường thẳng phù hợp nhất được tính toán bằng phương pháp bình phương tối thiểu , phương pháp này giảm thiểu tổng bình phương độ lệch giữa tất cả các điểm dữ liệu đo được và đường thẳng đó.

Phương pháp này được ưu tiên vì:

1. Nó thể hiện hành vi tổng thể của cảm biến, chứ không chỉ riêng các điểm cuối.
2. Độ lệch dương và độ lệch âm được cân bằng.
3. Nó phản ánh hiệu năng thực tế trong điều kiện hoạt động bình thường.

Hầu hết các nhà sản xuất cảm biến uy tín đều chỉ rõ sai số tuyến tính của cảm biến so với đường thẳng phù hợp nhất vì nó cung cấp một biểu diễn thực tế và có cơ sở thống kê vững chắc về hiệu suất của cảm biến.

Tại sao tính tuyến tính của cảm biến lại quan trọng trong quá trình hiệu chuẩn?

Tính tuyến tính của cảm biến rất quan trọng trong quá trình hiệu chuẩn và hiệu chỉnh.

Khi độ tuyến tính của cảm biến tốt:

1. Một phương trình tỷ lệ tuyến tính đơn giản là đủ.
2. Số điểm hiệu chuẩn cần thiết ít hơn.
3. Độ không chắc chắn của phép đo được giảm thiểu.

Khi độ tuyến tính của cảm biến kém:

1. Việc hiệu chuẩn đa điểm trở nên cần thiết.
2. Có thể cần đến việc tuyến tính hóa bằng phần mềm.
3. Sai số tăng lên ở các giá trị tầm trung.

Trong các hệ thống điều khiển, độ tuyến tính cảm biến kém có thể dẫn đến hành động điều khiển không chính xác ngay cả khi cảm biến có vẻ chính xác tại các điểm hiệu chuẩn.

Tương tác giữa tính tuyến tính của cảm biến với các lỗi khác

Tính tuyến tính của cảm biến không tồn tại một cách độc lập. Một số nguồn lỗi khác cũng ảnh hưởng đến kết quả đo cuối cùng.

Để diễn giải chính xác thông số kỹ thuật về độ tuyến tính của cảm biến, cần phải đáp ứng các điều kiện sau:

1. Điều kiện môi trường ổn định:
   Nhiệt độ, độ ẩm và độ rung phải được kiểm soát. Hiện tượng trôi nhiệt có thể dễ dàng che khuất các hiệu ứng tuyến tính.
2. Độ lặp lại tốt:
   Cảm biến phải cho cùng một tín hiệu đầu ra với cùng một tín hiệu đầu vào mỗi lần đo. Độ lặp lại kém làm cho tính tuyến tính của cảm biến trở nên vô nghĩa.
3. Độ trễ thấp:
   Tín hiệu đầu ra không nên phụ thuộc vào việc tín hiệu đầu vào đang tăng hay giảm. Hiện tượng trễ thường gây hiểu nhầm về tính phi tuyến tính.
4. Các thiết bị điện tử điều chỉnh tín hiệu tuyến tính
   như bộ khuếch đại, bộ chuyển đổi ADC và bộ phát phải có độ phi tuyến tính không đáng kể so với cảm biến.
5. Độ phân giải phù hợp:
   Độ phân giải của cảm biến và thiết bị đọc phải đủ tốt để phát hiện những sai lệch nhỏ do lỗi tuyến tính của cảm biến gây ra.

Vì sao không thể cộng trực tiếp các lỗi cảm biến

Sai số đo lường thường bị hiểu sai. Sai số tuyến tính của cảm biến không thể đơn giản cộng thêm vào các sai số khác.

Thay vào đó, các yếu tố không chắc chắn được kết hợp bằng phương pháp bình phương tổng căn bậc hai (RSS) .

Điều này có nghĩa là:

1. Mỗi lỗi ảnh hưởng đến mức độ nghiêm trọng của nó.
2. Sai số lớn chiếm ưu thế trong tổng số bất định.
3. Việc chỉ cải thiện độ tuyến tính của cảm biến có thể không cải thiện độ chính xác nếu các sai số khác lớn hơn.

Đây là lý do tại sao phân tích độ chính xác ở cấp độ hệ thống là rất cần thiết, chứ không chỉ là các thông số kỹ thuật ở cấp độ cảm biến.

Cách xác định độ tuyến tính của cảm biến

Độ tuyến tính của cảm biến thường được biểu thị bằng phần trăm của dải đo đầu ra.

Đối với cảm biến đơn cực:

1. Độ tuyến tính được xác định là ± % của mức đầu ra toàn thang đo (FSO).

Đối với cảm biến lưỡng cực:

1. Độ tuyến tính được xác định là ± % của dải công suất đầu ra đầy đủ (FRO).
2. Điều này bao gồm cả phạm vi đầu ra dương và âm.

Hiểu rõ sự khác biệt này rất quan trọng khi so sánh các bảng thông số kỹ thuật cảm biến khác nhau.

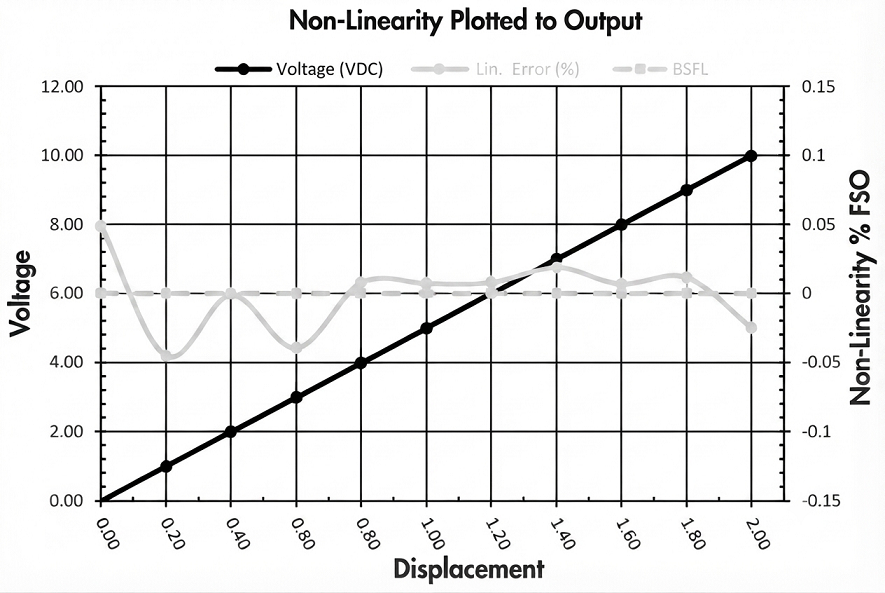

Ví dụ thực tế về tính tuyến tính của cảm biến

Hãy xem xét một cảm biến dịch chuyển với:

1. Phạm vi đo: từ 0 đến 2 inch
2. Tín hiệu đầu ra: 0 đến 10 V DC
3. Sai số tuyến tính của cảm biến: ±0,25 % của FSO

Bây giờ hãy phân tích tác động:

1. Điện áp đầu ra tối đa = 10 V
2. Sai số tuyến tính = ±25 mV
3. Hệ số tỷ lệ = 5 V trên mỗi inch
4. Sai số dịch chuyển tương đương = ±0,005 inch

Ví dụ này cho thấy tính tuyến tính của cảm biến ảnh hưởng trực tiếp đến sai số đo thực tế, cần được đánh giá dựa trên các yêu cầu của ứng dụng.

Hôm nay chúng ta học được gì?

Độ tuyến tính của cảm biến không chỉ là một con số trong bảng thông số kỹ thuật mà nó còn ảnh hưởng trực tiếp đến độ tin cậy và khả năng dự đoán của hệ thống đo lường trong hoạt động thực tế.

Cảm biến có độ tuyến tính tốt giúp việc hiệu chuẩn dễ dàng hơn, giảm lỗi tỷ lệ và tăng độ tin cậy của các giá trị đo được trên toàn bộ phạm vi.

Đồng thời, tính tuyến tính của cảm biến luôn phải được xem xét cùng với các nguồn lỗi khác như ảnh hưởng của nhiệt độ, độ lặp lại, hiện tượng trễ và độ phân giải, vì độ không chắc chắn của phép đo là kết quả tổng hợp của tất cả các yếu tố này.

Bằng cách hiểu đúng về tính tuyến tính của cảm biến và đánh giá nó trong bối cảnh của toàn bộ hệ thống đo lường, các kỹ sư có thể lựa chọn cảm biến phù hợp, thiết kế các chiến lược hiệu chuẩn tốt hơn và đạt được các phép đo quy trình chính xác và ổn định hơn trong thời gian dài.
