Động cơ servo là một loại động cơ điện đặc biệt được thiết kế để chuyển động chính xác và chuẩn xác. Chúng thường được sử dụng trong các ứng dụng như robot và máy móc. Động cơ servo được coi là động cơ thông minh vì chúng có thể điều khiển vị trí, tốc độ và công suất. Chúng hoạt động cùng với các cảm biến chỉ vị trí và bộ điều khiển đảm bảo chúng di chuyển theo đúng ý muốn. Những động cơ này được sử dụng rộng rãi trong các máy móc lớn, đặc biệt là ở những nơi như nhà máy, nơi chuyển động chính xác và mượt mà là rất quan trọng. Bài viết này thảo luận về động cơ servo và tầm quan trọng của chúng trong các lĩnh vực như robot và sản xuất, mô tả hoạt động, cấu tạo và các ứng dụng phổ biến của chúng.

Động cơ servo giống như những động cơ nhỏ mạnh mẽ với tỷ lệ mô-men xoắn trên quán tính cao. Điều này có nghĩa là chúng có thể tạo ra mô-men xoắn lớn so với kích thước và trọng lượng của chúng, lý tưởng cho các ứng dụng yêu cầu gia tốc, giảm tốc và chuyển động nhanh chóng, chính xác. Chúng có nhiều kích thước và mức công suất khác nhau để phù hợp với các nhiệm vụ khác nhau và có thể được điều khiển bằng điện áp AC hoặc DC. Ưu điểm là tốc độ và mô-men xoắn của chúng có thể được điều khiển bằng một tín hiệu đặc biệt gọi là điều chế độ rộng xung (PWM). Một số động cơ servo có các khả năng tiên tiến như bộ điều khiển tích hợp và giao diện truyền thông, giúp chúng có khả năng thích ứng cao và dễ dàng tích hợp vào các hệ thống phức tạp.

Động cơ servo là gì?

Động cơ servo là một bộ truyền động quay cho phép điều khiển vị trí góc chính xác. Nó bao gồm một động cơ, một hệ thống phản hồi và một bộ điều khiển. Hệ thống phản hồi liên tục giám sát vị trí thực tế của động cơ và điều chỉnh nó đến vị trí mong muốn. Bộ điều khiển diễn giải sự khác biệt giữa vị trí thực tế và vị trí mong muốn, gửi tín hiệu đến động cơ để hiệu chỉnh bất kỳ sự thay đổi nào.

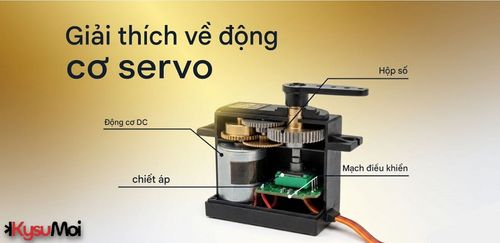

Cấu tạo động cơ servo.

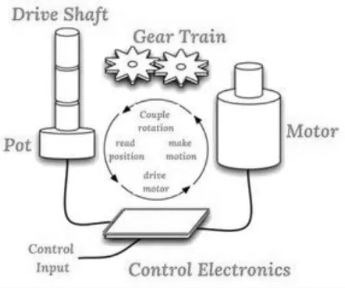

Việc chế tạo động cơ servo bao gồm một số thành phần chính được sử dụng để điều khiển vị trí góc chính xác. Động cơ servo tương tự như động cơ thông thường nhưng có thêm các bộ phận để hỗ trợ điều khiển vị trí. Các thành phần thiết yếu này bao gồm cảm biến, bánh răng và mạch điện. Động cơ được điều khiển bởi một bộ điều khiển như Arduino hoặc STM. Trong các ứng dụng công nghiệp, động cơ servo AC sử dụng bộ mã hóa làm cảm biến vị trí, trong khi động cơ servo DC sử dụng biến trở cho mục đích này.

Động cơ servo DC được cấu tạo bằng cách kết hợp động cơ DC với nhiều thành phần khác nhau như hộp số, bộ điều khiển và biến trở. Ngược lại, động cơ servo AC sử dụng động cơ cảm ứng được bổ sung thêm bánh răng và bộ mã hóa để điều khiển chính xác hơn.

Các bộ phận của động cơ servo.

• Rôto và stato: Cấu tạo cốt lõi của động cơ servo bao gồm hai phần chính: rôto (phần chuyển động) và stato (phần cố định). Rôto thường được nối với trục đầu ra, nơi nó chịu trách nhiệm tạo ra chuyển động.
• Thiết bị phản hồi: Tích hợp trong động cơ servo là một thiết bị phản hồi, thường ở dạng bộ mã hóa hoặc bộ hiệu chỉnh. Thiết bị này liên tục giám sát vị trí thực của rôto và cung cấp thông tin này cho bộ điều khiển.
• Bộ điều khiển: Bộ điều khiển là bộ phận quan trọng nhất của hệ thống động cơ servo. Nó xử lý tín hiệu phản hồi từ bộ mã hóa và so sánh với vị trí mong muốn. Nếu có sự khác biệt, bộ điều khiển sẽ tính toán các điều chỉnh cần thiết.
• Tín hiệu điều khiển: Động cơ servo nhận tín hiệu điều khiển, thường ở dạng xung điện. Bộ điều khiển sử dụng tín hiệu này để xác định mức độ và hướng chuyển động của động cơ.
• Nguồn điện: Động cơ cần nguồn điện, thường là dòng điện một chiều (DC) hoặc dòng điện xoay chiều (AC), tùy thuộc vào loại động cơ.
• Hệ thống bánh răng (Tùy chọn): Một số động cơ servo, đặc biệt là những động cơ được sử dụng trong robot, có thể bao gồm hệ thống bánh răng để khuếch đại mô-men xoắn hoặc điều chỉnh tốc độ trục đầu ra.

Nguyên lý hoạt động của động cơ servo.

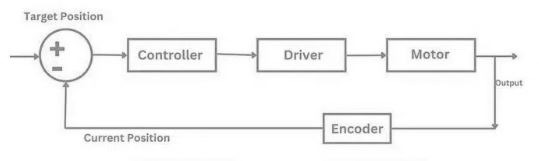

Động cơ servo hoạt động theo cách đơn giản và dễ hiểu. Thông thường, động cơ servo có một hệ thống gọi là điều khiển vòng kín. Hệ thống này bao gồm một bộ so sánh và đường dẫn phản hồi. Nó giống như một thiết lập liên tục giám sát và điều chỉnh động cơ để giữ cho nó ở vị trí chính xác. Bộ so sánh là một phần quan trọng của động cơ servo. Nó kiểm tra cẩn thận vị trí hiện tại của động cơ và so sánh nó với vị trí mong muốn. Nếu có sự khác biệt, nó sẽ báo hiệu lỗi, hướng dẫn động cơ thực hiện các điều chỉnh cần thiết để đạt đến vị trí chính xác.

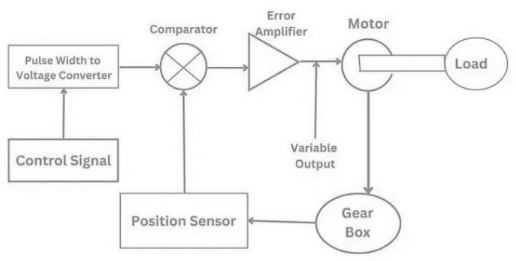

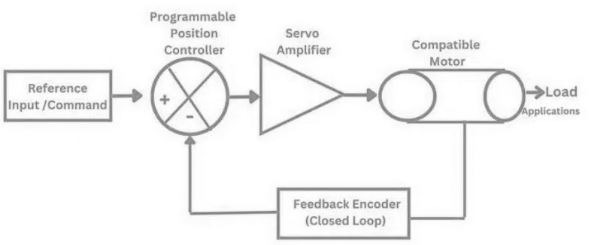

Sơ đồ khối bên dưới thể hiện các thành phần của một hệ thống điều khiển động cơ servo tiêu chuẩn:

Động cơ servo thường được điều khiển bằng phương pháp điều chế độ rộng xung (PWM). Kỹ thuật này yêu cầu gửi tín hiệu điện dưới dạng xung có độ dài khác nhau đến động cơ. Các xung này có độ rộng khác nhau, từ 1 đến 2 mili giây, và được lặp lại với tốc độ 50 lần mỗi giây đến động cơ servo. Điều chỉnh độ rộng xung là một cách hiệu quả để điều khiển vị trí trục trong động cơ servo. Nói một cách đơn giản, việc thay đổi thời lượng của các xung này sẽ dẫn động cơ đạt được vị trí trục mong muốn.

Các loại động cơ servo

Động cơ servo được chia thành hai loại chính tùy thuộc vào nguồn điện:

• động cơ servo DC
• Động cơ servo AC

‍Dộng cơ servo DC

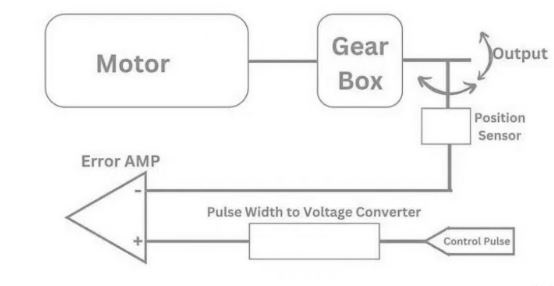

Động cơ servo DC bao gồm các thành phần thiết yếu như bản thân động cơ DC, cảm biến vị trí, hộp số và mạch điều khiển. Động cơ này cho phép điều khiển tốc độ và vị trí một cách chính xác. Để thiết lập đầu ra mong muốn, điện áp tham chiếu DC được xác định bằng cách sử dụng biến trở, bộ chuyển đổi xung hoặc bộ định thời. Trong điều khiển kỹ thuật số, bộ vi xử lý tạo ra các xung PWM để đạt độ chính xác. Phản hồi nhận được từ biến trở hướng dẫn bộ khuếch đại lỗi để đảm bảo vị trí động cơ chính xác. Bộ khuếch đại so sánh dòng điện hiện tại và vị trí mong muốn, tạo ra điện áp lỗi cấp nguồn cho động cơ cho đến khi lỗi bằng không, cho phép quay chính xác.

Động cơ servo AC

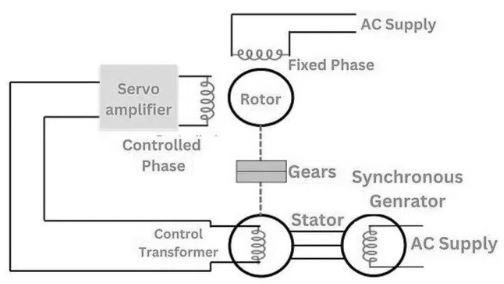

Động cơ servo AC là một loại động cơ servo chuyển đổi dòng điện xoay chiều (AC) thành chuyển động cơ học chính xác, tập trung vào vận tốc góc chính xác. Về cơ bản, đây là các động cơ cảm ứng hai pha với các biến thể thiết kế cụ thể. Chúng tạo ra công suất cơ học từ vài watt đến vài trăm watt, hoạt động trong dải tần số từ 50 đến 400 Hz. Điểm khác biệt của chúng là việc sử dụng hệ thống điều khiển vòng kín, sử dụng bộ mã hóa để theo dõi tốc độ và vị trí. Tính năng này làm cho các động cơ này đặc biệt hiệu quả về độ chính xác và khả năng điều khiển, không giống như các động cơ khác thiếu hệ thống phản hồi tiên tiến.

Đặc điểm của động cơ servo.

Động cơ servo sở hữu một số đặc điểm quan trọng khiến chúng trở thành lựa chọn tuyệt vời cho các ứng dụng đòi hỏi sự điều khiển chính xác cao. Dưới đây là một số đặc điểm chính của động cơ servo:

• Độ chính xác cao: Động cơ servo cung cấp khả năng điều khiển chính xác vị trí, tốc độ và mô-men xoắn. ​​Độ chính xác này đạt được nhờ sử dụng các thiết bị phản hồi như bộ mã hóa, liên tục giám sát vị trí thực của động cơ và cung cấp phản hồi cho bộ điều khiển.
• Thời gian phản hồi nhanh: Động cơ servo có thời gian phản hồi ấn tượng, cho phép điều chỉnh tốc độ và vị trí nhanh chóng để đáp ứng các tín hiệu đầu vào thay đổi.
• Mô-men xoắn cao: Một đặc điểm quan trọng khác của động cơ servo là khả năng tạo ra mô-men xoắn cao ngay cả ở tốc độ thấp. Mô-men xoắn cao của động cơ servo đảm bảo chúng có thể xử lý các tác vụ nặng và hoạt động chính xác.
• Điều khiển vòng kín: Động cơ servo hoạt động trong hệ thống điều khiển vòng kín, nghĩa là chúng nhận được phản hồi liên tục về vị trí thực tế của mình và tối ưu hóa hiệu suất hoạt động.
• Dải tốc độ rộng: Động cơ servo có dải tốc độ rộng, cho phép chúng hoạt động ở cả tốc độ cao và thấp mà không ảnh hưởng đến hiệu suất.
• Quán tính thấp: Quán tính rôto thấp cho phép tăng tốc và giảm tốc nhanh, dẫn đến hiệu suất động học tuyệt vời của động cơ.

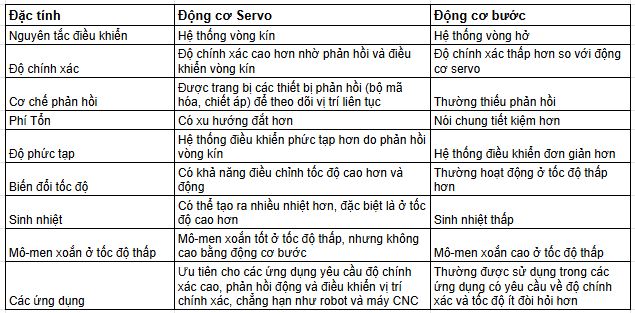

Sự khác biệt giữa động cơ bước và động cơ servo.

Cả động cơ bước và động cơ servo đều có những ưu điểm riêng và phù hợp với các ứng dụng khác nhau. Hiểu rõ những khác biệt này sẽ giúp bạn đưa ra quyết định sáng suốt khi lựa chọn loại động cơ phù hợp nhất với nhu cầu cụ thể của mình.

Làm thế nào để điều khiển động cơ servo?

Động cơ servo hoạt động bằng cách gửi các xung điện, được gọi là điều chế độ rộng xung (PWM), thông qua một đường điều khiển. Các xung này có độ rộng thay đổi và bao gồm các giá trị tối thiểu và tối đa cùng với tần số lặp lại. Động cơ servo thường có phạm vi chuyển động hạn chế, thường là 180°, với khả năng xoay 90° theo cả hai hướng từ vị trí trung lập. Vị trí trung lập là điểm mà tại đó servo có thể xoay đều theo cả chiều kim đồng hồ và ngược chiều kim đồng hồ.

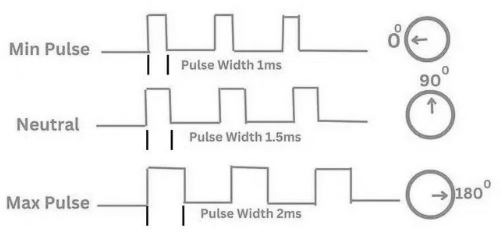

Vị trí trục của động cơ servo được xác định bởi thời lượng của xung PWM được truyền qua đường điều khiển. Động cơ dự kiến ​​sẽ nhận được một xung mỗi 20 mili giây (ms), và độ dài của xung quyết định góc quay của động cơ. Ví dụ, xung 1,5ms sẽ đưa động cơ đến vị trí 90°, xung ngắn hơn 1,5ms sẽ làm cho động cơ quay ngược chiều kim đồng hồ đến vị trí 0°, trong khi xung dài hơn 1,5ms sẽ làm cho động cơ servo quay theo chiều kim đồng hồ đến vị trí 180°.

Khi được di chuyển đến một vị trí cụ thể, các động cơ servo này sẽ duy trì vị trí đó và chống lại các lực tác động từ bên ngoài cố gắng làm dịch chuyển chúng. Giới hạn lực mà một động cơ servo có thể chịu được được gọi là mô-men xoắn định mức của nó. Điều quan trọng cần lưu ý là các động cơ servo không duy trì vị trí của chúng vô thời hạn; cần phải lặp lại các xung vị trí để hướng dẫn động cơ servo giữ nguyên ở một vị trí cụ thể.

Kết nối động cơ servo với vi điều khiển.

Việc điều khiển động cơ servo đòi hỏi phải kết nối nó với bộ vi điều khiển, đóng vai trò như bộ não của hệ thống. Có nhiều cách để kết nối động cơ servo với bộ vi điều khiển. Một phương pháp phổ biến là sử dụng điều chế độ rộng xung (PWM). PWM hoạt động bằng cách thay đổi độ rộng của tín hiệu xung để điều khiển vị trí của động cơ servo. Bộ vi điều khiển tạo ra tín hiệu PWM, sau đó được gửi đến động cơ servo. Bằng cách thay đổi độ rộng xung, bộ vi điều khiển có thể điều khiển góc quay của động cơ servo. Để kết nối động cơ servo với bộ vi điều khiển, bạn cần kết nối động cơ servo với các chân thích hợp trên bộ vi điều khiển.

Động cơ servo có ba dây:

• năng lượng
• Đất
• tín hiệu

Dây nguồn và dây nối đất được kết nối với nguồn điện, trong khi dây tín hiệu được kết nối với các chân PWM trên vi điều khiển. Sau khi kết nối phần cứng, bạn có thể bắt đầu lập trình vi điều khiển để điều khiển động cơ servo. Điều này bao gồm việc viết mã tạo ra tín hiệu PWM với độ rộng xung mong muốn. Vi điều khiển liên tục gửi tín hiệu PWM đến động cơ servo, khiến nó quay đến góc độ mong muốn. Điều quan trọng cần lưu ý là các động cơ servo khác nhau có thể có các đặc tính hoạt động khác nhau, chẳng hạn như phạm vi góc quay hoặc tốc độ quay. Do đó, điều cần thiết là phải tham khảo bảng dữ liệu hoặc thông số kỹ thuật của động cơ servo để đảm bảo kết nối và điều khiển chính xác.

Các ứng dụng của động cơ servo.

Động cơ servo có phạm vi ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Hãy cùng tìm hiểu một số ứng dụng phổ biến của động cơ servo:

• Robot học: Động cơ servo được sử dụng trong cánh tay robot, bộ kẹp và khớp nối để đạt được khả năng định vị chính xác và chuyển động mượt mà. Điều này cho phép robot thực hiện các nhiệm vụ chính xác như lắp ráp, hàn và xử lý vật liệu.
• Máy CNC: Động cơ servo được sử dụng rộng rãi trong máy điều khiển số bằng máy tính (CNC) để điều khiển chuyển động của các dụng cụ cắt, đảm bảo gia công chính xác và nhất quán. Động cơ servo cho phép định vị tốc độ cao và điều khiển chính xác quá trình cắt, mang lại chất lượng và năng suất vượt trội.
• Tự động hóa công nghiệp: Được sử dụng trong băng tải, máy đóng gói, máy in và các thiết bị tự động khác. Việc điều khiển chính xác động cơ servo đảm bảo hoạt động hiệu quả và đáng tin cậy, nâng cao năng suất và giảm thời gian ngừng hoạt động.
• Hàng không vũ trụ và quốc phòng: Động cơ servo được sử dụng trong các bề mặt điều khiển máy bay, hệ thống dẫn đường tên lửa và máy bay không người lái (UAV). Độ chính xác cao và khả năng phản hồi nhanh nhạy của động cơ servo cho phép điều khiển chính xác các bề mặt bay và cơ cấu dẫn hướng.
• Điện tử: Động cơ servo thường được sử dụng trong các thiết bị điện tử như máy ảnh, nơi chúng hỗ trợ lấy nét tự động và ổn định hình ảnh. Chúng cũng được tìm thấy trong các thiết bị điện tử tiêu dùng như đầu đĩa DVD và hệ thống tự động hóa nhà cửa.
• Năng lượng tái tạo: Động cơ servo được sử dụng trong hệ thống theo dõi năng lượng mặt trời để điều chỉnh vị trí của các tấm pin mặt trời, giúp chúng thẳng hàng với mặt trời nhằm tối đa hóa khả năng thu năng lượng.

Ưu điểm và nhược điểm của động cơ servo

Tại đây, chúng ta sẽ thảo luận về những ưu điểm và nhược điểm của động cơ servo, giúp bạn hiểu rõ khả năng và hạn chế của chúng:

Ưu điểm của động cơ servo

Động cơ servo là loại động cơ hiệu suất cao và đa năng, mang lại nhiều ưu điểm. Dưới đây là một số lợi ích chính:

• Điều khiển chính xác: Động cơ servo cung cấp khả năng điều khiển chính xác vị trí, tốc độ và mô-men xoắn, lý tưởng cho các ứng dụng đòi hỏi độ chính xác và tính lặp lại cao.
• Mô-men xoắn cao: Động cơ servo có thể cung cấp mô-men xoắn cao ngay cả ở tốc độ thấp, do đó phù hợp với các ứng dụng yêu cầu lực và công suất cao.
• Phản hồi nhanh: Động cơ servo có thời gian phản hồi nhanh, cho phép chúng nhanh chóng thích ứng với những thay đổi về tải trọng hoặc tốc độ.
• Dải tốc độ rộng: Động cơ servo có thể hoạt động ở nhiều dải tốc độ khác nhau, từ rất thấp đến rất cao, giúp chúng trở nên linh hoạt cho nhiều ứng dụng khác nhau.
• Hiệu quả năng lượng: Động cơ servo được thiết kế để tiết kiệm năng lượng, sử dụng ít năng lượng hơn khi không hoạt động và giảm chi phí năng lượng tổng thể.

Nhược điểm của động cơ servo

Mặc dù động cơ servo có nhiều ưu điểm, nhưng chúng cũng có một số nhược điểm cần xem xét:

• Điều khiển phức tạp: Động cơ servo đòi hỏi các hệ thống điều khiển và cơ chế phản hồi phức tạp, chẳng hạn như biểu đồ Bode trong hệ thống điều khiển, điều này có thể làm tăng độ phức tạp và chi phí tổng thể của hệ thống.
• Chi phí cao hơn: So với các loại động cơ khác, động cơ servo thường đắt hơn do có các tính năng tiên tiến và khả năng điều khiển chính xác cao.
• Kích thước và trọng lượng: Động cơ servo thường lớn hơn và nặng hơn các loại động cơ khác, điều này có thể hạn chế việc sử dụng chúng trong một số ứng dụng có không gian hạn chế.
• Sinh nhiệt: Động cơ servo có thể sinh ra lượng nhiệt đáng kể trong quá trình hoạt động, do đó cần các biện pháp làm mát bổ sung để ngăn ngừa quá nhiệt.
• Tiếng ồn: Tùy thuộc vào thiết kế và chất lượng của động cơ servo, nó có thể tạo ra tiếng ồn trong quá trình hoạt động, điều này có thể gây ra vấn đề trong môi trường nhạy cảm với tiếng ồn.

Tóm tắt

Tóm lại, động cơ servo là những cỗ máy mạnh mẽ và chính xác trong kỹ thuật điện, cho phép điều khiển chính xác và định vị chuẩn xác trong nhiều ứng dụng khác nhau. Khả năng mang lại độ chính xác vượt trội, tỷ lệ mô-men xoắn trên quán tính cao, thời gian phản hồi nhanh và khả năng lập trình khiến chúng trở nên không thể thiếu trong các ngành công nghiệp như robot, hàng không vũ trụ và sản xuất. Khi công nghệ tiếp tục phát triển, động cơ servo chắc chắn sẽ đóng vai trò ngày càng quan trọng trong việc định hình tương lai của kỹ thuật điện.
