Giới thiệu

Trong thế giới điện tử, ngay cả những linh kiện nhỏ nhất cũng đóng vai trò then chốt. Hôm nay, chúng ta sẽ cùng tìm hiểu sâu hơn về một linh kiện được sử dụng rộng rãi trong vô số mạch điện: NDS0605.

Cho dù bạn là một kỹ sư đang tìm kiếm phụ tùng phù hợp cho dự án của mình, một người mua đang tìm kiếm sản phẩm thay thế cho Danh sách vật liệu (BOM) hay một người đam mê điện tử, bài đăng trên blog này được thiết kế để cung cấp cho bạn thông tin chi tiết toàn diện về NDS0605 .

Đến cuối bài viết này, bạn sẽ hiểu rõ thông số kỹ thuật, các ứng dụng chính, vị thế thị trường của NDS0605 và cách tích hợp nó vào thiết kế của mình. Nắm vững những thông tin này sẽ giúp bạn lựa chọn đúng linh kiện, tối ưu hóa hiệu suất mạch và đảm bảo dự án của bạn vận hành trơn tru.

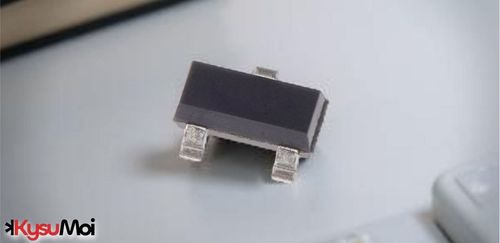

Tổng quan về NDS0605: Nó là gì?

Nói một cách đơn giản, NDS0605 là Transistor hiệu ứng trường (MOSFET) bán dẫn kim loại-ôxít-bán dẫn (Metal-Oxide-Semiconductor) chế độ tăng cường kênh P. Sản phẩm được sản xuất bởi onsemi (trước đây là Fairchild Semiconductor ), một cái tên nổi tiếng trong ngành công nghiệp bán dẫn.

Là một linh kiện điện tử, chức năng chính của NDS0605 là hoạt động như một công tắc trong mạch điện tử, điều khiển dòng điện. Không giống như các rơle truyền thống, nó cung cấp tốc độ đóng cắt nhanh hơn, hiệu suất cao hơn và kích thước nhỏ gọn hơn nhiều, khiến nó trở thành một phần thiết yếu của thiết kế điện tử hiện đại.

Thông số kỹ thuật cốt lõi và tính năng chính

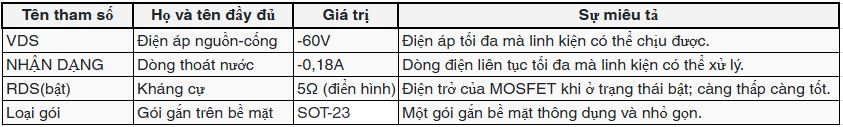

Hiểu được các thông số kỹ thuật này sẽ giúp bạn nhanh chóng xác định xem NDS0605 có phù hợp với dự án của bạn hay không:

Ưu điểm chính của NDS0605 là kích thước nhỏ , mức tiêu thụ điện năng thấp và tốc độ chuyển mạch nhanh . Những đặc điểm này khiến nó trở thành lựa chọn tuyệt vời cho các ứng dụng yêu cầu giải pháp hiệu quả và nhỏ gọn.

Sơ đồ chân NDS0605

NDS0605  được đóng gói theo chuẩn SOT-23 gắn bề mặt. Đây là loại đóng gói cực kỳ phổ biến và nhỏ gọn , được sử dụng rộng rãi trong các thiết bị điện tử nhỏ. Việc hiểu rõ chân cắm của nó rất quan trọng để kết nối và sử dụng linh kiện đúng cách.

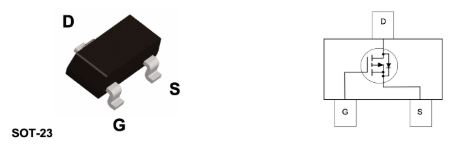

Gói SOT-23 có ba chân, mỗi chân có một chức năng cụ thể:

1. Chân 1: G (Cổng) Đây là chân điều khiển của NDS0605. Bằng cách cấp điện áp vào cổng, bạn điều khiển trạng thái bật/tắt của MOSFET. Vì NDS0605 là MOSFET kênh P, nên cần điện áp âm (so với cực nguồn) để bật nó.
2. Chân 2: D (Cực thoát) Đây là chân mà dòng điện chạy ra khỏi MOSFET. Trong mạch điện, chân này thường được kết nối với tải mà bạn muốn điều khiển.
3. Chân 3: S (Nguồn) Đây là chân mà dòng điện chạy vào MOSFET. Chân này thường được kết nối với nguồn điện hoặc điện áp tham chiếu.

Lưu ý: Mặc dù một số linh kiện SOT-23 có thể có cách bố trí chân khác nhau, NDS0605 tuân theo cấu hình chuẩn: Cổng (Gate) ở bên trái, Cống (Drain) ở giữa và Nguồn (Source) ở bên phải. Luôn tham khảo bảng dữ liệu chính thức do nhà sản xuất cung cấp để xác nhận chức năng chân và tránh lỗi kết nối.

Ứng dụng NDS0605: Nơi bạn sẽ tìm thấy nó

Với hiệu suất cao và kích thước nhỏ gọn, NDS0605 là một linh kiện không thể thiếu trong nhiều sản phẩm điện tử. Nó chủ yếu hoạt động như một công tắc điện tử, đóng vai trò quan trọng trong các ứng dụng sau:

1. Quản lý nguồn điện

NDS0605 thường được sử dụng trong các bộ chuyển đổi DC-DC và mạch chuyển mạch tải . Trong các ứng dụng này, nó kiểm soát hiệu quả trạng thái bật/tắt dòng điện để đảm bảo điện áp đầu ra ổn định. Điện trở bật thấp của nó giúp giảm thiểu tổn thất năng lượng và sinh nhiệt, giúp mạch quản lý điện năng ổn định và đáng tin cậy hơn.

2. Thiết bị di động

Các thiết bị nhạy cảm với kích thước và mức tiêu thụ điện năng, từ đồng hồ thông minh và tai nghe không dây đến pin dự phòng và điện thoại thông minh , đều sử dụng NDS0605 rộng rãi. Gói SOT-23 nhỏ gọn của nó giúp tiết kiệm không gian bo mạch, đồng thời hiệu suất cao giúp kéo dài tuổi thọ pin, cho phép thiết bị hoạt động lâu hơn.

3. Kiểm soát công nghiệp

Trong nhiều mạch điều khiển tự động , NDS0605 được sử dụng để điều khiển các động cơ nhỏ, rơle hoặc đèn LED. Hiệu suất chuyển mạch nhanh của nó đảm bảo phản hồi tức thì với các tín hiệu điều khiển, cải thiện độ chính xác và độ tin cậy của các hệ thống công nghiệp.

4. Năng lượng mới và Internet vạn vật (IoT)

Hiệu suất cao của NDS0605 khiến nó trở thành lựa chọn lý tưởng cho các mạch điều khiển và chuyển mạch công suất thấp . Dù là trong các nút cảm biến chạy bằng pin hay các mô-đun quản lý năng lượng trong thiết bị nhà thông minh, NDS0605 đều cung cấp giải pháp chuyển mạch ổn định và hiệu quả, đáp ứng nhu cầu của các thiết kế công suất thấp hiện đại.

Hướng dẫn lựa chọn NDS0605: Cách lựa chọn và sử dụng đúng cách

Trước khi tích hợp NDS0605 vào thiết kế của bạn, điều quan trọng là phải đánh giá kỹ lưỡng các thông số kỹ thuật của nó và kết hợp chúng với nhu cầu của mạch điện. Dưới đây là một số cân nhắc lựa chọn chính để giúp bạn đưa ra quyết định tốt nhất:

1. Yêu cầu về dòng điện và điện áp

Trước tiên, hãy đảm bảo Điện áp Nguồn-Rãnh (VDS) và Dòng điện Rãnh Liên tục (ID) định mức của NDS0605 đáp ứng các yêu cầu tải của mạch. Với điện áp định mức -60V và khả năng chịu dòng điện -0,18A, NDS0605 rất phù hợp cho các ứng dụng đóng cắt công suất thấp, dòng điện nhỏ. Luôn để lại một khoảng trống thích hợp trong thiết kế để xử lý các xung điện áp và dòng điện đột biến.

2. Tản nhiệt và quản lý nhiệt

Điện trở bật (RDS(on)) của NDS0605  rất thấp, đồng nghĩa với việc tổn thất năng lượng tối thiểu khi bật. Tuy nhiên, tất cả MOSFET đều sinh nhiệt. Hãy tính toán công suất tiêu tán thực tế trong ứng dụng của bạn và đảm bảo nó không vượt quá giới hạn công suất tối đa 0,5W (PD) . Gói SOT-23 có khả năng tản nhiệt hạn chế, vì vậy bạn nên bố trí một diện tích đồng đủ lớn trên PCB bên dưới chân Drain để làm bộ tản nhiệt và đảm bảo hoạt động ổn định lâu dài.

3. Điện áp điều khiển cổng

NDS0605 là MOSFET kênh P cần điện áp Cổng-Nguồn âm để bật. Hãy đảm bảo mạch điều khiển của bạn (ví dụ: vi điều khiển hoặc IC điều khiển chuyên dụng) có thể cung cấp đủ điện áp âm để điều khiển hoàn toàn MOSFET, đạt được điện trở bật thấp nhất để có hiệu suất chuyển mạch tối ưu.

4. Loại gói

NDS0605 được đóng gói theo chuẩn SOT-23 , một kích thước phổ biến và chuẩn hóa cho việc lắp đặt trên bề mặt. Kích thước nhỏ gọn của nó hoàn hảo cho các thiết kế PCB mật độ cao, không gian hạn chế, nhưng điều này cũng có nghĩa là bạn cần cân nhắc quy trình hàn chính xác.

Mẹo quan trọng:

Khi sử dụng NDS0605 trong các ứng dụng chuyển mạch tần số cao, hãy đặc biệt lưu ý đến công suất tiêu tán của nó. Việc chuyển mạch thường xuyên tạo ra thêm tổn thất động, có thể khiến linh kiện quá nhiệt hoặc thậm chí hỏng nếu vượt quá giới hạn công suất tối đa. Thiết kế nhiệt và tính toán công suất phù hợp có thể giảm thiểu hiệu quả những rủi ro này và đảm bảo độ tin cậy của linh kiện.

Câu hỏi thường gặp

Câu hỏi 1: Có những lựa chọn thay thế nào tốt hơn cho NDS0605?

NDS0605 là MOSFET kênh P tiêu chuẩn của onsemi. Khi tìm kiếm sản phẩm thay thế, bạn có thể tham khảo các sản phẩm tương tự từ các nhà sản xuất khác. Các lựa chọn thay thế phổ biến bao gồm Fairchild NDS0610, Vishay Si2303DS hoặc NXP BSS84.

Để đảm bảo sự phù hợp tốt, điều quan trọng là phải so sánh các thông số kỹ thuật chính như định mức điện áp (VDS) và dòng điện (ID), điện trở bật (RDS(on)) và loại bao bì. Đối với các ứng dụng nhạy cảm với nguồn điện, việc chọn MOSFET có điện trở bật thấp hơn có thể giúp giảm tổn thất năng lượng.

Câu hỏi 2: Làm thế nào để kiểm tra NDS0605?

Bạn có thể sử dụng đồng hồ vạn năng hoặc dụng cụ kiểm tra chuyên dụng để kiểm tra chức năng cơ bản.

Kiểm tra chế độ diode:

• Đặt đồng hồ vạn năng ở chế độ diode.
• Điốt thân của MOSFET kênh P hướng từ cực Nguồn đến cực Xả .
• Đặt đầu dò màu đỏ vào nguồn (S) và đầu dò màu đen vào cống (D). Kết quả đo cho thấy điện áp rơi (khoảng 0,5-0,7V) cho thấy diode thân đang hoạt động bình thường. Đo ngược lại sẽ cho thấy mạch hở.

Kiểm tra chức năng chuyển mạch:

• Đặt đồng hồ vạn năng ở chế độ điện trở.
• Đặt đầu dò màu đen vào Nguồn (S) và đầu dò màu đỏ vào Xả (D). Đồng hồ đo sẽ hiển thị điện trở cao hoặc mạch hở.
• Chạm nhẹ vào Cổng (G) và Nguồn (S) bằng dây hoặc ngón tay để xả cổng. Điện trở phải duy trì ở mức cao.
• Bây giờ, chạm nhẹ đầu dò màu đỏ vào cực Cổng (G) và Cực Nguồn (S) để nạp điện. Điện trở lúc này sẽ gần bằng 0 ohm, cho biết MOSFET đang bật.

Câu hỏi 3: NDS0605 phù hợp với dải điện áp và dòng điện nào?

NDS0605 được thiết kế cho các ứng dụng điện áp trung bình, dòng điện thấp .

• Dải điện áp: Với mức điện áp định mức -60V, sản phẩm phù hợp với các hệ thống DC thông dụng như mạch 12V, 24V hoặc 48V.
• Phạm vi dòng điện: Dòng điện liên tục tối đa -0,18A lý tưởng cho việc chuyển mạch tín hiệu , dịch chuyển mức logic và điều khiển các tải nhỏ như cuộn dây rơle, đèn LED chỉ thị hoặc động cơ công suất thấp. Không phù hợp để điều khiển trực tiếp các tải công suất cao.

Câu hỏi 4: Một số vấn đề thường gặp và giải pháp là gì?

Vấn đề 1: Linh kiện quá nóng.

• Nguyên nhân: Dòng điện có thể quá cao hoặc việc chuyển mạch thường xuyên làm tăng tổn thất điện năng.
• Giải pháp: Kiểm tra xem dòng điện của bạn có vượt quá định mức -0,18A không . Hãy cân nhắc việc tăng diện tích đồng trên PCB để làm bộ tản nhiệt hoặc chọn MOSFET có điện trở đóng thấp hơn và hiệu suất nhiệt tốt hơn.

Vấn đề 2: MOSFET không bật hoặc tắt hoàn toàn.

• Nguyên nhân: Điện áp điều khiển cổng không đủ hoặc không chính xác. MOSFET kênh P cần điện áp Cổng-Nguồn âm để bật.

• Giải pháp: Đảm bảo mạch điều khiển của bạn có thể cung cấp đủ điện áp âm cho cổng. Nếu mạch điều khiển của bạn xuất ra 0V hoặc điện áp dương, nó sẽ không chuyển mạch NDS0605 đúng cách .

Vấn đề 3: Linh kiện bị hỏng.

• Nguyên nhân: Có thể là do phóng tĩnh điện (ESD), điện áp tăng đột biến vượt quá mức định mức tối đa hoặc quá dòng.
• Giải pháp: Thực hiện các biện pháp phòng ngừa tĩnh điện khi xử lý linh kiện. Thêm mạch bảo vệ như diode Zener để hấp thụ các xung điện áp và đảm bảo dòng điện không vượt quá giá trị định mức của linh kiện.
