Đầu dò thử nghiệm tải lò xo có độ chính xác cao là một thành phần thiết yếu trong lĩnh vực điện tử và sản xuất, vì nó giúp thử nghiệm, đo lường và kiểm tra hiệu suất điện của các mạch điện tử khác nhau. Các đầu dò thử nghiệm đã phát triển rất nhiều trong những năm qua và các nhà sản xuất hiện đang thiết kế và sản xuất các đầu dò mang lại độ chính xác cao hơn.

Định nghĩa

Một đầu dò như vậy là đầu dò thử nghiệm tải lò xo có độ chính xác cao. Nó được thiết kế đặc biệt để cung cấp độ chính xác, độ lặp lại và độ tin cậy cao. Các đầu dò này rất lý tưởng để sử dụng trong nhiều ứng dụng như thử nghiệm mạch, thử nghiệm chức năng, thử nghiệm ICT và thử nghiệm quét ranh giới.

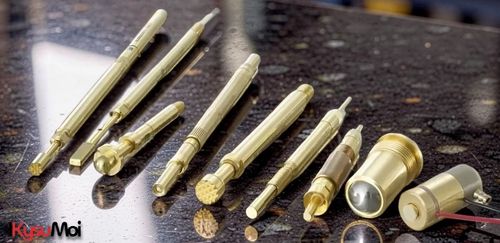

Có ba thành phần chính trong đầu dò thử nghiệm chịu tải lò xo: ​​thân đầu dò, pít tông và lò xo. Lò xo là một bộ phận quan trọng vì nó cung cấp lực cần thiết để pít tông tiếp xúc với thiết bị được thử nghiệm (DUT). Thân của đầu dò thường được làm từ vật liệu có độ dẫn điện cao như đồng thau, trong khi pít tông được làm từ vật liệu bền như cacbua vonfram. Một trong những tính năng quan trọng của đầu dò thử nghiệm tải lò xo có độ chính xác cao là điện trở tiếp xúc. Điện trở tiếp xúc của đầu dò là điện trở giữa đầu dò và thân khi nó tiếp xúc với DUT. Các đầu dò có độ chính xác cao có điện trở tiếp xúc thấp hơn, cho phép đo lường với độ chính xác cao hơn.

Một tính năng quan trọng khác của các đầu dò này là hành trình pít tông của chúng. Hành trình pít-tông là khoảng cách mà pít-tông có thể di chuyển bên trong thân của đầu dò. Hành trình của pít-tông liên quan trực tiếp đến lực lò xo và là yếu tố quan trọng để đảm bảo sự tiếp xúc chính xác và nhất quán giữa đầu dò và DUT.

Ngoài độ chính xác và độ chính xác, các đầu dò kiểm tra lò xo có độ chính xác cao cũng được thiết kế để bền và lâu dài. Chúng được làm từ vật liệu chất lượng cao có thể chịu được sự khắc nghiệt của việc sử dụng và thử nghiệm nhiều lần. Chúng cũng được thiết kế để dễ dàng thay thế, giúp chúng trở thành một lựa chọn hợp lý và thiết thực cho các ứng dụng thử nghiệm và sản xuất.

Đặc tính vật liệu và xử lý bề mặt

Thành phần vật lý của một chốt lò xo tiêu chuẩn bao gồm ba cấu phần cốt lõi với cấu trúc vật liệu chuyên biệt:

Ống (Barrel) và Pít-tông (Plunger): Sử dụng vật liệu nền có độ dẫn điện cao như đồng thau (brass), đồng (copper) hoặc đồng đỏ (bronze). Bề mặt được phủ một lớp niken bạc (silver nickel) làm lớp lót ngăn khuếch tán.

Lớp mạ ngoài (Plating): Mạ vàng (gold plating) tại các điểm tiếp xúc, tối ưu hóa điện trở tiếp xúc (contact resistance) và tăng khả năng chống mài mòn cơ học.

Lò xo (Spring): Chế tạo từ thép lò xo hoặc hợp kim đồng đàn hồi, đảm bảo duy trì lực ép không đổi sau nhiều chu kỳ nén.

Biến thể kiểm thử: Pít-tông có thể được thay thế bằng vật liệu thép cứng nếu bài kiểm tra yêu cầu độ cứng bề mặt cao để đâm xuyên lớp oxit trên linh kiện cần kiểm tra (DUT).

Cấu hình hình học và cơ học

Định dạng mảng (Array Matrix): Các chốt được phân bố với mật độ cao. Cấu hình phổ biến nhất là "giường đinh" (bed-of-nails) trong các trạm kiểm thử tự động, cho phép thiết lập đồng thời hàng loạt điểm kết nối tạm thời lên DUT.

Kiểm soát trở kháng (Impedance Matching): Để truyền dẫn tín hiệu cao tần không suy hao, các chốt được phân bố theo mô hình Coaxial/Pseudo-coaxial: Một chốt truyền tín hiệu ở vị trí trung tâm, được bao quanh bởi các chốt nối đất (GND) để tạo cấu trúc đường truyền có cấu hình trở kháng định mức.

Lực cơ học (Spring Force): Tải lò xo (spring load) tỷ lệ thuận với hành trình dịch chuyển (stroke) của pít-tông. Thông số này quyết định lực ép tối thiểu để đạt điện trở tiếp xúc ổn định mà không gây biến dạng cơ học cho bề mặt tiếp xúc của DUT.

Hỗ trợ từ tính: Tích hợp nam châm vĩnh cửu hỗ trợ định vị tự động, tăng lực giữ mặt tiếp xúc và độ bền cơ học cho các ứng dụng điện tử tiêu dùng chịu các chu kỳ ghép nối cao.

Thông số hiệu suất giới hạn

Hệ thống đầu dò lò xo hiện đại đạt các ngưỡng vật lý sau:

Tốc độ truyền dữ liệu: Tối đa 12 Gb/s.

Băng thông (Bandwidth): Đạt ngưỡng 20 GHz.

Cấu trúc đồng trục (Coaxial Integration): Chuyển đổi bằng cách bổ sung ống cách điện (insulator) và vỏ bọc kim loại (metal shield/body) bao quanh cấu trúc chốt đơn, triệt tiêu nhiễu xuyên âm (crosstalk) ở tần số cao.

Làm sao để lựa chọn những thứ mình muốn?

Việc lựa chọn đầu dò lò xo tối ưu yêu cầu một quy trình đánh giá có hệ thống các thông số kỹ thuật, nhằm đảm bảo tính tương thích cơ-điện và duy trì độ bền cho toàn bộ hệ thống kiểm thử. Yếu tố cốt lõi đầu tiên cần xác định là lực tiếp xúc dựa trên đặc tính bề mặt của thiết bị cần kiểm tra. Các dòng đầu dò có lực ép cao, độ căng lò xo lớn là lựa chọn bắt buộc cho các ứng dụng yêu cầu độ bám dính cơ học mạnh, cần xuyên qua lớp oxit bề mặt dày hoặc truyền tải dòng điện lớn, điển hình như trong thử nghiệm pin ô tô điện. Ngược lại, các đầu dò có lực ép thấp lại là giải pháp lý tưởng cho các bo mạch và linh kiện điện tử siêu nhạy cảm, nhằm tránh gây biến dạng cấu trúc hoặc phá hủy vật lý bề mặt tiếp xúc.

Bên cạnh lực ép, cấu trúc hình học của đầu pít-tông quyết định trực tiếp khả năng thích ứng với các điểm kiểm tra trên bảng mạch. Đầu tiếp xúc dạng hình nón, ví dụ như dòng P75-E2/E3, cực kỳ phổ biến nhờ tính linh hoạt cao, hỗ trợ tự động căn chỉnh tâm vào các lỗ thông hoặc pad tròn ngay cả khi có sai lệch vị trí cơ học. Trong khi đó, thiết kế đầu phẳng lại tối ưu hóa diện tích tiếp xúc bề mặt, làm giảm mật độ dòng điện cục bộ, trở thành giải pháp chuyên dụng cho các ứng dụng truyền dẫn dòng điện có cường độ cao.

Yếu tố luyện kim và lớp mạ bề mặt ảnh hưởng trực tiếp đến chất lượng truyền dẫn tín hiệu và tuổi thọ của linh kiện. Lớp mạ vàng luôn là lựa chọn hàng đầu cho các hệ thống yêu cầu độ tin cậy tuyệt đối như thiết bị y tế hay công nghệ hàng không vũ trụ nhờ điện trở tiếp xúc thấp, độ dẫn điện tối ưu và khả năng chống ăn mòn hóa học xuất sắc. Đối với các dự án phổ thông chú trọng tối ưu hóa chi phí, lớp mạ niken hoặc thiếc có thể đáp ứng được các yêu cầu cơ bản, dù hiệu suất dẫn điện và độ bền cơ học sẽ suy giảm nhanh hơn theo thời gian.

Kích thước vật lý của đầu dò cũng phải được tính toán nghiêm ngặt để cân bằng giữa mật độ thiết kế và độ bền cơ học. Với đường kính đầu nón 1,3 mm, dòng P75-E2/E3 mang lại cấu trúc đủ nhỏ gọn cho các bo mạch in mật độ cao, nhưng vẫn đảm bảo độ vững chắc cần thiết dưới áp lực cơ học vừa phải. Đối với các không gian lắp ráp chật hẹp hơn, các kỹ sư bắt buộc phải chuyển sang sử dụng các dòng đầu dò vi mô có đường kính nhỏ hơn hoặc các hệ thống vỏ chuyên dụng. Ngoài ra, đường kính phần thimble 1,0 mm đóng vai trò then chốt trong việc duy trì độ ổn định liên tục của hành trình lò xo dưới tác động của áp suất biến thiên.

Điều kiện môi trường vận hành là một biến số không thể bỏ qua khi lựa chọn thiết bị. Khi làm việc trong môi trường công nghiệp hoặc ngoài trời, đầu dò phải đạt tiêu chuẩn bảo vệ IP67 hoặc IP68 để ngăn chặn hoàn toàn sự xâm nhập của bụi mịn, độ ẩm và chống chịu sự biến động nhiệt độ liên tục. Đối với các ứng dụng chịu rung động cơ học tần số cao, hệ thống bắt buộc phải tích hợp các dòng đầu dò có kết cấu lò xo gia cố và vỏ chống sốc chuyên dụng nhằm triệt tiêu hiện tượng mất tiếp xúc tín hiệu tạm thời.

Cuối cùng, tính tương thích cơ học về dạng lắp lẫn trực tiếp với hệ thống socket hiện hữu là yếu tố quyết định hiệu suất vận hành. Dòng sản phẩm P75-E2/E3 được chuẩn hóa để tích hợp liền mạch vào các ổ cắm pogo pin tiêu chuẩn, đảm bảo độ chính xác về kích thước hình học mà không đòi hỏi bất kỳ chỉnh sửa nào đối với cấu trúc cơ khí của đồ gá kiểm thử. Việc phân tích đồng thời và toàn diện các nhóm yếu tố này giúp xác định cấu hình đầu dò đạt trạng thái cân bằng tối ưu giữa hiệu suất điện tịnh, độ bền cơ học và hiệu quả kinh tế.
