Bộ giải mã nhị phân là một mạch kỹ thuật số được sử dụng để chuyển đổi các đầu vào được mã hóa nhị phân thành một tập hợp đầu ra duy nhất. Nó làm ngược lại với những gì bộ mã hóa làm. Bộ giải mã lấy một giá trị nhị phân (chẳng hạn như 0010) và kích hoạt chính xác một dòng đầu ra tương ứng với giá trị đó trong khi tất cả các dòng đầu ra khác vẫn không hoạt động.

Chức năng này được sử dụng rộng rãi trong các hệ thống kỹ thuật số, nơi chúng ta cần chuyển đổi dữ liệu được mã hóa nối tiếp hoặc nhị phân thành nhiều đầu ra, chẳng hạn như giải mã địa chỉ bộ nhớ, hệ thống hiển thị và logic điều khiển.

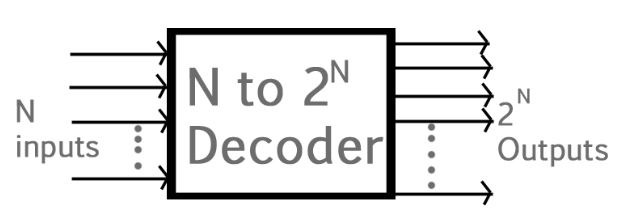

Một bộ giải mã sử dụng n dòng đầu vào để tạo ra 2ⁿ đầu ra duy nhất. Mỗi tổ hợp đầu vào nhị phân ánh xạ đến chính xác một đầu ra đang hoạt động. Ví dụ:

• Bộ giải mã 2 bit có 2 đầu vào và 4 đầu ra (2² = 4).
• Bộ giải mã 4 bit có 4 đầu vào và 16 đầu ra (2⁴ = 16).

Ánh xạ này đảm bảo chỉ có một dòng đầu ra hoạt động tại một thời điểm, dựa trên mã nhị phân đầu vào.

Đầu vào thấp hoạt động

Trong nhiều bộ giải mã nhị phân, đầu vào hoặc đầu ra có thể hoạt động ở mức thấp. Điều này có nghĩa là:

• Tín hiệu được coi là hoạt động khi nó ở mức logic THẤP (0).
• Tín hiệu không hoạt động khi ở mức logic CAO (1).

Quy ước này đặc biệt hữu ích trong các mạch tích hợp nơi logic hoạt động-thấp có khả năng chống ồn và tiết kiệm năng lượng hơn.

Các loại bộ giải mã nhị phân

Có một số biến thể của bộ giải mã nhị phân, tùy thuộc vào ứng dụng:

1. Bộ giải mã nhị phân tiêu chuẩn

• Chuyển đổi n đầu vào nhị phân thành 2ⁿ đầu ra duy nhất.
• Ví dụ: Bộ giải mã 3 đến 8, bộ giải mã 4 đến 16.

2. Bộ giải mã ưu tiên

• Gán mức độ ưu tiên cho đầu vào và đầu ra.
• Nếu nhiều đầu vào đang hoạt động, đầu ra sẽ phản ánh đầu vào có mức độ ưu tiên cao nhất.

3. Bộ giải mã phát hiện lỗi

• Kiểm tra tính hợp lệ của mã nhị phân đầu vào.
• Nếu một mã bất hợp pháp được phát hiện, nó sẽ kích hoạt tín hiệu lỗi.

Bộ giải mã nhị phân 2 đến 4

Bộ giải mã 2 đến 4 là một mạch kỹ thuật số kết hợp nhận 2 đầu vào nhị phân và kích hoạt một trong bốn đầu ra, dựa trên sự kết hợp đầu vào. Chỉ có một đầu ra hoạt động tại một thời điểm và tất cả các đầu ra khác vẫn ở mức thấp.

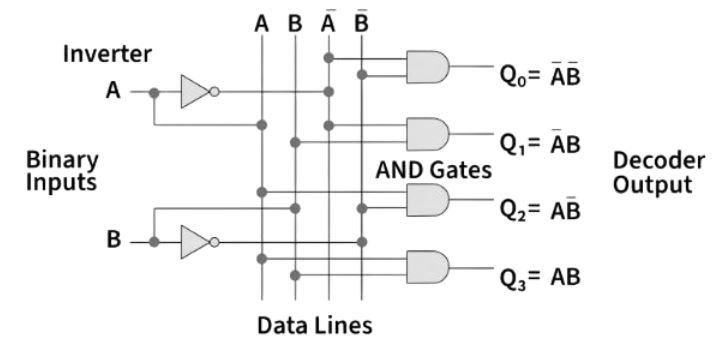

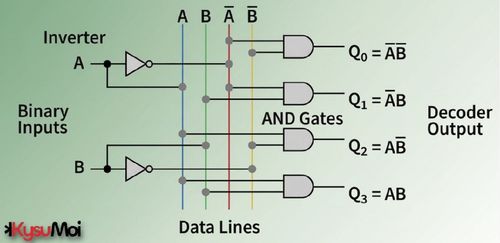

Mạch giải mã đầu vào nhị phân 2 bit thành một trong bốn dòng đầu ra.

Bộ giải mã nhị phân nhận đầu vào nhị phân và chỉ kích hoạt một đầu ra tương ứng với đầu vào đó, trong khi tất cả các đầu ra khác vẫn THẤP (0).

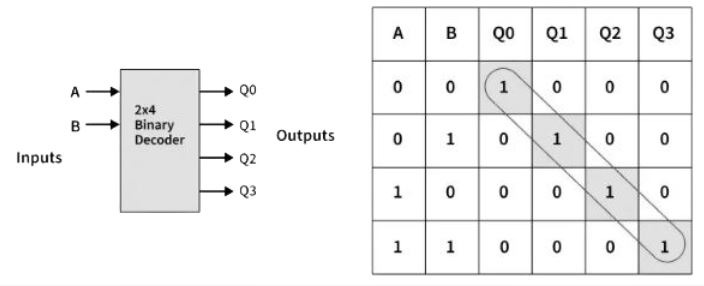

Đầu ra bộ giải mã 2 đến 4 tiêu chuẩn:

Cho đầu vào nhị phân A và B, đầu ra là:

• Q0 = A'B' (khi A = 0, B = 0)
• Q1 = A'B (khi A = 0, B = 1)
• Q2 = AB' (khi A = 1, B = 0)
• Q3 = AB (khi A = 1, B = 1)

Lưu ý: Mỗi lần chỉ có một đầu ra là CAO (1) tùy thuộc vào sự kết hợp của A và B.

Bật đầu vào (E):

Một đầu vào bổ sung được gọi là Bật (E) được sử dụng để điều khiển đầu ra.

• Khi E = 0 → Tất cả các đầu ra buộc phải về 0 (TẮT).
• Khi E = 1 → Đầu ra được xác định bởi các giá trị của A và B theo logic trên.

Đầu ra được sửa đổi với Bật:

Mỗi đầu ra đều được kết hợp với Bật, vì vậy:

• Q0 = E ⋅ A'B'
• Q1 = E ⋅ A'B
• Q2 = E ⋅ AB'
• Quý 3 = E ⋅ AB

Điều này đảm bảo rằng bộ giải mã chỉ hoạt động khi Enable = 1.

Triển khai các hàm logic bằng bộ giải mã

Một bộ giải mã có thể được sử dụng để thực hiện bất kỳ chức năng logic nào bằng cách tạo các số hạn nhỏ và kết hợp chúng với các cổng OR.

Các bước để triển khai một hàm logic:

1. Biểu thị hàm trong tổng số hạn tối thiểu (SOP): Viết hàm logic dưới dạng tổng số hạng. Mỗi minterm tương ứng với một tổ hợp duy nhất của các biến đầu vào trong đó hàm xuất ra 1.
2. Chọn một bộ giải mã thích hợp: Chọn bộ giải mã n-to-2ⁿ, trong đó 'n' là số lượng biến đầu vào. Bộ giải mã này sẽ tạo ra tất cả các số hạn nhỏ có thể có cho các biến đầu vào.
3. Kết nối đầu ra bộ giải mã với Cổng OR: Xác định đầu ra của bộ giải mã tương ứng với các điều khoản tối thiểu có trong hàm. Kết nối các đầu ra này với cổng OR để có được đầu ra chức năng cuối cùng.

Ưu điểm của việc sử dụng Bộ giải mã nhị phân trong Logic kỹ thuật số

1. Tăng tính linh hoạt: Bộ giải mã nhị phân cung cấp một cách linh hoạt để chọn một trong nhiều đầu ra dựa trên mã nhị phân, cho phép sử dụng nhiều ứng dụng.
2. Cải thiện hiệu suất: Bằng cách chuyển đổi mã nối tiếp thành một tập hợp đầu ra song song, bộ giải mã nhị phân có thể cải thiện hiệu suất của hệ thống kỹ thuật số bằng cách giảm lượng thời gian cần thiết để truyền thông tin từ một đầu vào sang nhiều đầu ra.
3. Cải thiện độ tin cậy: Bằng cách giảm số lượng dòng cần thiết để truyền thông tin từ một đầu vào sang nhiều đầu ra, bộ giải mã nhị phân có thể giảm khả năng xảy ra lỗi trong quá trình truyền thông tin.

Nhược điểm của việc sử dụng Bộ giải mã nhị phân trong Logic kỹ thuật số

1. Tăng độ phức tạp: Bộ giải mã nhị phân thường là mạch phức tạp hơn so với bộ tách kênhvà yêu cầu các thành phần bổ sung để triển khai.
2. Giới hạn cho các ứng dụng cụ thể: Bộ giải mã nhị phân chỉ phù hợp với các ứng dụng mà mã sê-ri phải được chuyển đổi thành một tập hợp đầu ra song song.
3. Số lượng đầu ra hạn chế: Bộ giải mã nhị phân bị giới hạn về số lượng đầu ra, vì số lượng đầu ra được xác định bởi số lượng đầu vào và mã nhị phân được sử dụng.

Ứng dụng của bộ giải mã nhị phân trong logic kỹ thuật số

1. Địa chỉ bộ nhớ: Chọn vị trí bộ nhớ cụ thể trong hệ thống bằng cách giải mã đầu vào địa chỉ.
2. Mạch điều khiển: Tạo tín hiệu điều khiển trong bộ vi xử lý bằng cách giải mã opcode lệnh.
3. Trình điều khiển hiển thị: Điều khiển các thiết bị hiển thị như đèn LED bằng cách chiếu sáng các phân đoạn cụ thể dựa trên đầu vào nhị phân.
4. Giải mã địa chỉ: Tạo tín hiệu chọn chip cho bộ nhớ hoặc thiết bị ngoại vi.
5. Truyền thông kỹ thuật số: Giải mã dữ liệu số nhận được trong hệ thống truyền thông.
6. Sửa lỗi: Xác định và sửa lỗi trong dữ liệu số thông qua cơ chế giải mã.
