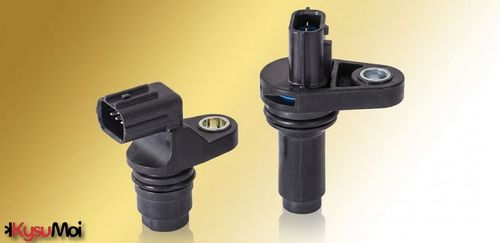

Cảm biến vị trí trục khuỷu là gì?

Cảm biến vị trí trục khuỷu là một loại cảm biến ô tô giám sát các thông số khác nhau của động cơ và thực hiện các nhiệm vụ như điều chỉnh thời điểm đánh lửa, phát hiện vòng tua động cơ, xác định chính xác vị trí trục khuỷu động cơ và điều khiển tốc độ động cơ tương đối, v.v.

Cảm biến ô tô này loại bỏ nhu cầu điều chỉnh thời điểm đánh lửa thủ công bằng cách thực hiện tất cả các chức năng này. Do đó, cảm biến này hỗ trợ nhận dạng xi lanh, đánh lửa cuộn dây và đồng bộ hóa trình tự phun nhiên liệu kết hợp với cảm biến vị trí trục cam.

Cảm biến vị trí trục khuỷu giám sát vị trí và tốc độ quay của trục khuỷu trong động cơ đốt trong, cung cấp thông tin này cho bộ điều khiển động cơ để điều khiển chính xác việc phun nhiên liệu và thời điểm đánh lửa.

Cảm biến này phát hiện vị trí trục khuỷu bằng cách đọc tín hiệu từ bánh răng mã hóa điện từ hoặc nam châm đặt trên trục khuỷu. Do đó, thông tin này, bao gồm tốc độ quay (RPM) và vị trí trục khuỷu, được gửi đến bộ điều khiển động cơ (ECU). ECU sau đó sử dụng thông tin này để điều khiển thời điểm đánh lửa và thời điểm phun nhiên liệu.

Nguyên lý hoạt động của cảm biến vị trí trục khuỷu.

Cảm biến vị trí trục khuỷu hoạt động bằng cách phát hiện vị trí và tốc độ quay của trục khuỷu, cung cấp thông tin quan trọng cho ECU (Bộ điều khiển động cơ) để phun nhiên liệu và đánh lửa chính xác, đảm bảo động cơ hoạt động trơn tru. Cảm biến này giám sát chuyển động của trục khuỷu, cho phép ECU xác định tốc độ động cơ và vị trí trục khuỷu chính xác.

Thông thường, cảm biến vị trí trục khuỷu được đặt gần bánh răng hoặc vòng giảm chấn nối với trục khuỷu. Khi trục khuỷu quay, các răng của bánh răng đi qua cảm biến, tạo ra tín hiệu mà ECU hiểu được. Tín hiệu này sau đó có thể được sử dụng để đồng bộ hóa thời điểm phun nhiên liệu và thời điểm đánh lửa, đảm bảo động cơ hoạt động hiệu quả.

Thành phần

Cảm biến vị trí trục khuỷu bao gồm nhiều thành phần khác nhau như vòng răng (hoặc) điện trở từ, cảm biến cố định như mạch quang học hoặc mạch từ, và các mạch điện tử liên quan, được mô tả bên dưới.

Bánh răng hoặc vòng cảm ứng.

Đây là một vòng hoặc bánh xe có các răng (hoặc độ lệch) được bố trí đều nhau, gắn phía trên trục khuỷu. Khi trục khuỷu quay, các răng này sẽ đi qua cảm biến.

Cảm biến cố định

Nhìn chung, cảm biến này bao gồm các cảm biến cố định như nam châm, cảm biến hiệu ứng Hall và cảm biến quang học, được mô tả chi tiết bên dưới.

Cảm biến từ tính

Cảm biến từ sử dụng một nam châm và một cuộn dây. Mỗi khi bánh răng quay, các răng của nó sẽ cản trở từ trường, gây ra sự thay đổi điện áp của cuộn dây. Tín hiệu này sau đó được gửi đến ECU.

Cảm biến hiệu ứng Hall

Loại cảm biến này sử dụng chip hiệu ứng Hall tạo ra điện áp đầu ra tỷ lệ thuận với cường độ từ trường. Khi trục khuỷu quay, các răng của trục khuỷu đi qua cảm biến trục khuỷu, gây ra những thay đổi trong từ trường và những thay đổi trong tín hiệu đầu ra của IC hiệu ứng Hall. Tín hiệu đầu ra này sau đó được gửi đến ECU.

Cảm biến quang học

Các cảm biến này sử dụng bộ phát và bộ thu ánh sáng. Khi bánh răng quay, các răng của nó sẽ cản trở đường đi của ánh sáng, gửi thông tin về vị trí trục khuỷu đến ECU.

Mạch điện tử

Mạch điện tử xử lý các tín hiệu từ cảm biến và gửi chúng đến ECU, đảm bảo ECU nhận được tín hiệu rõ ràng và chính xác về vị trí trục khuỷu.

Mạch cảm biến vị trí trục khuỷu

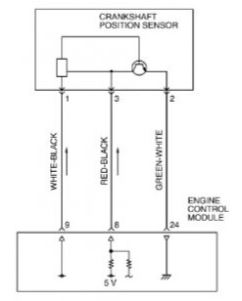

Sơ đồ mạch cảm biến vị trí trục khuỷu được thể hiện bên dưới.

Cảm biến vị trí trục khuỷu được cấp nguồn từ cực số 9 của ECM. Cực số 2 của cảm biến được nối đất với cực số 24 của ECM.

Có nguồn điện 5V tại đầu nối được đánh số hoặc đầu nối đầu ra cảm biến từ đầu nối được đánh số của ECM, vì vậy cảm biến này sẽ tạo ra tín hiệu xung bất cứ khi nào đầu nối đầu ra được mở và nối đất.

Công việc

Cảm biến vị trí trục khuỷu quan sát góc quay, hay vị trí, của trục khuỷu từng xi lanh và chuyển đổi thông tin đó thành tín hiệu xung. Dữ liệu này sau đó được truyền đến ECM. Bất cứ khi nào động cơ hoạt động, cảm biến vị trí trục khuỷu sẽ cung cấp tín hiệu xung đầu ra. ECM sau đó kiểm tra xem tín hiệu xung có được truyền khi động cơ đang quay hay không.

Các loại cảm biến vị trí trục khuỷu.

Cảm biến vị trí trục khuỷu có nhiều loại khác nhau, chẳng hạn như loại cảm ứng, quang học, từ tính và hiệu ứng Hall, được mô tả chi tiết bên dưới.

Cảm biến cảm ứng

Cảm biến cảm ứng, còn được gọi là cảm biến từ trở biến thiên, sử dụng từ tính để phát hiện các răng hoặc khấc trên bánh răng được nối với bộ cân bằng dao động hoặc trục khuỷu. Bất cứ khi nào một răng đi qua cảm biến trục cam, nó sẽ tạo ra một từ trường biến đổi tạo ra tín hiệu điện áp. Loại cảm biến này chỉ đơn giản là một thiết bị thụ động.

Cảm biến hiệu ứng Hall

Cảm biến hiệu ứng Hall sử dụng hiệu ứng Hall, trong đó từ trường gây ra điện áp xuất hiện trên vật liệu bán dẫn. Do đó, chúng thường cần nguồn điện và xuất ra sóng vuông DC để báo hiệu răng có nằm dưới (hoặc không) cảm biến hay không. Chúng có thể quan sát các từ trường tĩnh, tương tự như cảm biến cảm ứng.

Cảm biến phần tử từ tính

Các cảm biến này sử dụng các phần tử từ tính thay đổi điện trở của chúng khi có từ trường tác động, cho phép quan sát được từ trường ổn định.

cảm biến quang học

Cảm biến quang học sử dụng đèn LED (điốt phát quang) và điốt quang để quan sát các kênh quang học hoặc các vạch chia trên trục hoặc đĩa quay. Chúng có độ chính xác cao hơn và phù hợp cho cả ứng dụng tốc độ thấp và tốc độ cao, nhưng chúng yêu cầu thấu kính quang học sạch để có được kết quả đo chính xác.

Tôi có thể kiểm tra cảm biến vị trí trục khuỷu bằng đồng hồ vạn năng như thế nào?

Quy trình từng bước để kiểm tra cảm biến vị trí trục khuỷu bằng đồng hồ vạn năng được mô tả bên dưới.

Tháo cảm biến CKP.

• Cần phải tháo cảm biến ra khỏi xe để loại bỏ sự nhiễu tín hiệu từ các bộ phận khác nhau.
• Hãy đặt cảm biến CKP, thường được tìm thấy gần puly trục khuỷu hoặc bánh đà.
• Cẩn thận ngắt kết nối cảm biến khỏi đầu nối điện. Do đó, tùy thuộc vào kiểu xe của bạn, bạn có thể cần phải tháo nắp bảo vệ hoặc sử dụng dụng cụ để xả điện đầu nối.

Sắp xếp các đồng hồ đo đa năng.

• Để kiểm tra cảm biến CKP, bạn cần một đồng hồ vạn năng có khả năng đo điện trở, điện áp và các thông số điện khác. Hãy làm theo các bước sau để thiết lập đồng hồ vạn năng của bạn:
• Đặt đồng hồ vạn năng ở chế độ đo điện trở hoặc ohm (Ω) để đo điện trở của cảm biến.
• Nối các đầu dây của đồng hồ vạn năng vào các cực tương ứng của cảm biến CKP.

Kiểm tra khả năng kháng thuốc

• Kiểm tra điện trở của cảm biến CKP cho thấy nó hoạt động bình thường.
• Đầu tiên, nối đầu dây của đồng hồ vạn năng vào các cực của cảm biến CKP.
• Tiếp theo, hãy quan sát chỉ số trên đồng hồ vạn năng vì giá trị điện trở sẽ thay đổi tùy thuộc vào cảm biến CKP và nhiệt độ không khí.
• Kiểm tra điện trở đo được trong một phạm vi cụ thể. Nếu điện trở nằm trong phạm vi khuyến nghị, cảm biến có thể bị lỗi và cần được thay thế.

Kiểm tra điện áp

• Cần kiểm tra điện áp đầu ra của cảm biến để đảm bảo nó cung cấp tín hiệu chính xác.
• Trước tiên, hãy chuyển đồng hồ vạn năng sang chế độ đo điện áp.
• Tiếp theo, nối dây vào các cực của cảm biến CKP.
• Khởi động động cơ để mô phỏng vòng quay của động cơ.
• Kiểm tra chỉ số trên đồng hồ vạn năng.
• Nếu giá trị đọc được từ thẻ âm lượng nằm ngoài phạm vi cho phép, cảm biến có thể bị lỗi và cần được thay thế.

Tự tin về mức độ thiệt hại.

• Kiểm tra cảm biến CKP xem có hư hỏng nào nhìn thấy được không, chẳng hạn như ăn mòn, kết nối lỏng lẻo, nứt vỡ, v.v. Nếu thấy hư hỏng, hãy thay thế cảm biến.
• Kết nối lại cảm biến CKP.
• Sau khi hoàn tất quá trình kiểm tra, hãy kết nối lại cảm biến với bộ dây dẫn điện của xe:
• Nối các đầu nối điện sao cho chúng khớp với các cực của cảm biến.
• Nhẹ nhàng đẩy đầu nối vào đúng vị trí cho đến khi nó khớp hoặc phát ra tiếng tách.
• Hãy đảm bảo đầu nối được gắn chắc chắn vào cảm biến CKP.

Làm thế nào tôi có thể đặt lại cảm biến vị trí trục khuỷu mà không cần sử dụng máy quét?

Khi cần sử dụng máy quét kiểm tra cảm biến vị trí trục khuỷu, thường nên thử cách khắc phục tạm thời bằng cách khởi động lại động cơ xe trong một thời gian để cho các chỉ số hiệu suất của động cơ trở lại trạng thái cân bằng.

Hiểu rõ vấn đề.

Cảm biến CKP giúp ECU của xe xác định thời điểm đánh lửa và các chỉ số hiệu suất khác; do đó, các chỉ số này có thể bị mất cân bằng nếu máy tính bị trục trặc.

Nhìn chung, máy quét cho phép thiết lập lại hoặc học lại chính xác và chi tiết hơn, đảm bảo các cảm biến được hiệu chuẩn chính xác theo các thông số cụ thể của xe.

Giải pháp tạm thời không cần dùng máy quét.

Thỉnh thoảng cần phải khởi động lại động cơ, điều này đôi khi có thể giúp thiết lập lại hiệu quả, khôi phục lại sự cân bằng cho các chỉ số.

Lái xe với tốc độ ổn định, sau đó dừng xe, nhưng đừng chuyển cần số về vị trí số mo.
Hãy để xe chạy không tải một lúc để các cảm biến có thời gian học lại.

Cảm biến vị trí trục khuỷu so với cảm biến vị trí trục cam

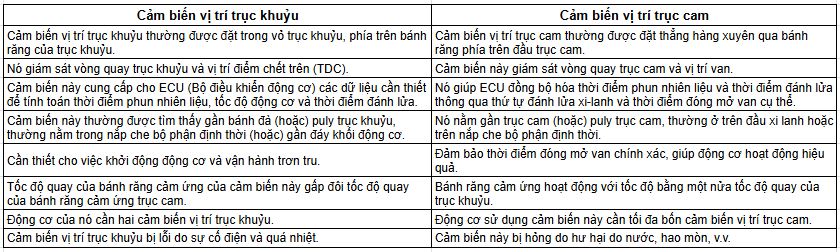

Sự khác biệt giữa cảm biến vị trí trục khuỷu và cảm biến vị trí trục cam như sau: Cảm biến vị trí trục khuỷu phát hiện tốc độ và vị trí của trục khuỷu, trong khi cảm biến vị trí trục cam theo dõi vị trí của trục cam. Do đó, cả hai cảm biến đều rất quan trọng đối với hoạt động của động cơ và thời điểm đánh lửa hoặc phun nhiên liệu chính xác.

Triệu chứng

Cảm biến vị trí trục khuỷu bị lỗi có thể gây ra một số vấn đề dễ nhận thấy, sẽ được thảo luận bên dưới.

• Việc đèn báo lỗi động cơ bật sáng là dấu hiệu chính của lỗi cảm biến vị trí trục khuỷu (CPS), do đó ECU thường xuyên ghi lại mã lỗi mỗi khi phát hiện sự cố với cảm biến này.
• Hệ thống điều khiển hiệu suất máy nén (CPS) bị lỗi có thể dẫn đến việc động cơ không khởi động được hoặc khởi động chậm vì ECU thiếu thông tin cần thiết để khởi động quá trình đốt cháy một cách chính xác.
• Nếu hệ thống CPS (Hệ thống hiệu suất máy nén) gặp trục trặc khi đang lái xe, nó có thể khiến động cơ chết máy hoặc tắt đột ngột. Do đó, điều này có thể gây nguy hiểm, đặc biệt là khi bạn đang lái xe ở tốc độ cao.
• Việc căn chỉnh thời điểm đánh lửa không chính xác có thể do cảm biến vị trí trục khuỷu (CPS) bị trục trặc, dẫn đến hiện tượng bỏ lửa hoặc động cơ chạy không ổn định, làm giảm khả năng vận hành mượt mà.
• Nếu không có cảm biến áp suất tuần hoàn (CPS) để điều khiển thời điểm đánh lửa chính xác, mức tiêu thụ nhiên liệu có thể tăng lên, khiến xe của bạn sử dụng nhiều nhiên liệu hơn bình thường.
• Khó khởi động (hoặc) tắt máy khi đang lái xe.
• Động cơ có thể chạy không đều ở chế độ không tải, hoạt động không êm ái, hoặc bị cháy, biểu hiện bằng hiện tượng rung hoặc giật cục.
• Cảm biến trục khuỷu bị lỗi có thể gây ra hiện tượng động cơ hoạt động không hiệu quả, dẫn đến giảm hiệu suất nhiên liệu.
• Chiếc xe không chạy nhanh hơn hay êm hơn chút nào.
• Khi động cơ xe đang hoạt động, đồng hồ tốc độ sẽ không hoạt động.
• Trong một số điều kiện nhất định, cảm biến vị trí trục khuỷu bị lỗi có thể khiến động cơ bị giật, bỏ lửa, thậm chí đảo chiều hoặc khựng lại.

Nguyên nhân gây ra lỗi của hệ thống bảo vệ máy tính (CPS).

Cảm biến vị trí trục khuỷu (CPS) có thể bị hao mòn theo thời gian, đặc biệt là do chúng nằm trong các bộ phận động cơ tiếp xúc với nhiệt độ và độ rung cao. Do đó, CPS có thể bị trục trặc do một số nguyên nhân phổ biến, được mô tả bên dưới.

• Nhiệt độ động cơ cao cuối cùng có thể làm hỏng các bộ phận cảm biến, dẫn đến hỏng hoàn toàn hoặc hỏng gián đoạn.
• Sự rung động liên tục có thể khiến cảm biến trục khuỷu bị lỏng hoặc mòn, dẫn đến mất tín hiệu.
• Các đầu nối bị ăn mòn hoặc dây dẫn bị hư hỏng có thể dẫn đến việc truyền tín hiệu kém (hoặc không truyền được) từ cảm biến trục khuỷu đến bộ điều khiển động cơ.
• Vị trí của cảm biến gần trục khuỷu có nghĩa là nó có thể bị nhiễm bẩn bởi các mảnh vụn hoặc dầu rò rỉ, có khả năng làm giảm hiệu suất hoặc dẫn đến trục trặc hoàn toàn.
• Các bộ phận hiệu suất máy nén (CPS - Compressor-Performing Parts) có tuổi thọ giới hạn và cuối cùng có thể bị hư hỏng, giống như tất cả các bộ phận động cơ khác.

Thay thế

Các bước liên quan đến hầu hết các trường hợp thay thế CPS như sau:

• Nếu cảm biến vị trí trục khuỷu bị lỗi, thay thế nó thường là giải pháp tốt nhất.
• Cảm biến này thường được đặt gần trục khuỷu, thường ở phía trước khối động cơ hoặc gần hộp số.
• Luôn ngắt kết nối ắc quy trước khi sử dụng bất kỳ bộ phận nào của động cơ để tránh các sự cố điện tiềm ẩn.
• Tùy thuộc vào vị trí của cảm biến, có thể cần phải tháo các bộ phận khác của động cơ để tiếp cận nó. Do đó, hãy nới lỏng các bu lông lắp đặt và cẩn thận tháo cảm biến.
• Đặt cảm biến CPS mới vào vị trí tương tự và cố định bằng bu lông lắp đặt. Đảm bảo tất cả các kết nối đều chắc chắn để tránh các sự cố trong tương lai.
• Sau khi kết nối lại cảm biến, hãy kết nối lại bình ắc quy và khởi động động cơ. Việc khắc phục thành công này sẽ loại bỏ các sự cố liên quan đến cảm biến vị trí trục khuỷu (CPS) như động cơ chạy không ổn định hoặc chết máy.

Ưu điểm và nhược điểm

Những ưu điểm của cảm biến vị trí trục khuỷu bao gồm:

• Thời điểm đánh lửa và phun nhiên liệu chính xác:
• Tối ưu hóa hiệu suất động cơ.
• Hiệu suất nhiên liệu đã được cải thiện.
• Giảm lượng khí thải độc hại:
• Động cơ hoạt động êm hơn.
• Phát hiện và phòng cháy chữa cháy.
• Chức năng khởi động/dừng và tuân thủ quy định.

Những nhược điểm của cảm biến vị trí trục khuỷu như sau:

• Khó khăn lúc bắt đầu
• Động cơ bị chết máy.
• Đi bộ nhẹ nhàng, không cẩn thận hoặc đánh trượt.
• Hiệu suất nhiên liệu bị giảm.
• Các vấn đề về hiệu suất động cơ
• Động cơ đột ngột chết máy do sự cố về hệ thống dây điện.
• Đi bộ nhẹ nhàng, không cẩn thận hoặc đánh trượt.
• Hiệu suất nhiên liệu bị giảm.
• Tín hiệu không chính xác từ cảm biến có thể gây ra hiện tượng tăng tốc chậm hoặc thiếu công suất.
• Cảm biến bị lỗi có thể kích hoạt đèn báo lỗi động cơ, báo hiệu sự cố cần khắc phục.
• Việc thay thế cảm biến bị lỗi có thể tốn kém.
• Các cảm biến này rất dễ bị ảnh hưởng bởi điều kiện hoạt động khắc nghiệt của động cơ.
• Cảm biến này có thể bị nhiễm bẩn, mảnh vụn, dầu mỡ, v.v.
• Dây dẫn bị hỏng có thể gây nhiễu tín hiệu gửi đến và đi từ cảm biến trục khuỷu, dẫn đến trục trặc.

Cách sử dụng

Cảm biến vị trí trục khuỷu được sử dụng như sau:

• Cảm biến CKP đo chính xác vị trí và tốc độ trục khuỷu, điều này rất quan trọng đối với hoạt động tối ưu của động cơ.
• ECU sử dụng dữ liệu từ cảm biến để điều khiển chính xác thời điểm đánh lửa của bugi, đảm bảo quá trình đốt cháy tối ưu.
• Dữ liệu từ cảm biến này giúp ECU quyết định lượng và thời điểm phun nhiên liệu chính xác để quá trình đốt cháy diễn ra sạch sẽ và hiệu quả.
• Cảm biến này cung cấp cho ECU thông tin về tốc độ vòng quay (RPM) ổn định, do đó rất cần thiết cho nhiều chức năng của động cơ.
• Cảm biến CKP giúp giảm lượng khí thải độc hại bằng cách kiểm soát chính xác việc phun nhiên liệu và đánh lửa.
• Cảm biến này rất cần thiết cho việc khởi động và duy trì hoạt động của động cơ.
• Cảm biến này có thể được sử dụng để phát hiện vị trí và tốc độ động cơ với công nghệ dừng/khởi động tự động.
• Việc phát hiện động cơ bị chết máy sớm sẽ làm tăng nguy cơ hư hỏng động cơ và lượng khí thải.

Tóm lại, đây là tổng quan về cảm biến vị trí trục khuỷu, nguyên lý hoạt động và ứng dụng của nó. Đây là một bộ phận quan trọng của động cơ, được sử dụng để phát hiện vị trí và tốc độ của trục khuỷu, cung cấp thông tin cần thiết cho ECU (Bộ điều khiển động cơ) để tối ưu hóa thời điểm đánh lửa và phun nhiên liệu. Điều này giúp động cơ hoạt động trơn tru và tránh bị chết máy hoặc bỏ lửa.
