Hầu hết các kỹ sư đều biết rằng nên sử dụng đồng hồ đo RMS thực khi làm việc với các dạng sóng không phải hình sin, nhưng ít người biết rằng thuật ngữ “RMS thực” trên nhãn không đảm bảo độ chính xác cho mọi tín hiệu được tạo ra trong hệ thống. Một đồng hồ đo trung bình có thể đánh giá thấp hơn tới 40% đối với tín hiệu đầu ra của biến tần, trong khi một đồng hồ đo RMS thực không được lọc có thể đánh giá cao hơn 20-30% đối với cùng một tín hiệu. Về nguyên tắc, cả hai thiết bị đều hoạt động chính xác, nhưng cả hai đều có thể gây hiểu lầm.

Hướng dẫn này giải thích cách thức hoạt động của hai phương pháp đo này, những hạn chế của chúng, và quan trọng nhất là những thông tin cụ thể không được đề cập trong thông số kỹ thuật của thiết bị mà bạn đang sở hữu.

Những điểm chính:

• Một máy đo phản hồi thông thường sẽ giả định dạng sóng là sóng sin thuần túy và có thể đo thiếu tới 40% hoặc đo thừa tới 10% nếu dạng sóng bị méo mó.
• Một đồng hồ đo RMS thực *không có* bộ lọc thông thấp sẽ đọc tín hiệu đầu ra PWM của VFD cao hơn 20–30% so với thực tế do thu nhận các tín hiệu mang tần số cao.
• Hệ số đỉnh không chỉ phụ thuộc vào loại đồng hồ đo mà còn quyết định độ chính xác thực tế. Hầu hết các đồng hồ đo đều giảm hệ số đỉnh khi mức tín hiệu đầu vào giảm.
• Sự biến dạng chất lượng điện năng gây thiệt hại cho ngành công nghiệp Hoa Kỳ từ 15 đến 24 tỷ đô la mỗi năm (EPRI/CEIDS), và việc sử dụng các đồng hồ đo không chính xác là nguyên nhân trực tiếp của vấn đề này.

Sự khác biệt thực sự giữa đồng hồ vạn năng có công suất RMS thực và đồng hồ vạn năng có công suất RMS trung bình là gì?

Máy đo trung bình đo những gì nó cho bạn biết: giá trị trung bình của dạng sóng AC đã được hiệu chỉnh. Sau đó, nó nhân giá trị trung bình đó với 1,11, một hằng số được suy ra từ tỷ lệ giữa giá trị hiệu dụng (RMS) và giá trị trung bình của sóng sin thuần túy 60 Hz, để xấp xỉ giá trị hiệu dụng. Đây là một phép tính nhanh chóng, không tốn kém và đủ chính xác trong thời đại mà đường dây truyền tải điện cung cấp sóng sin thực sự.

Một máy đo RMS thực sự tính toán trực tiếp giá trị này. Nó lấy mẫu dạng sóng tức thời, bình phương mỗi mẫu, tính trung bình các bình phương đó theo thời gian và lấy căn bậc hai của kết quả. Đó là định nghĩa toán học đầy đủ của giá trị trung bình bình phương (RMS) – không có giả định về hình dạng sóng, không có hằng số và không phụ thuộc vào việc tín hiệu có phải là sóng sin hay không.

Để tạo ra sóng sin thuần túy, cả hai phương pháp đều cho kết quả tương tự; đó là toàn bộ cơ sở của phương pháp tính trung bình rút gọn. Tuy nhiên, vấn đề là các tải công nghiệp hiện đại thường không tạo ra sóng sin thuần túy, và hệ số nhân 1,11 không nhận ra điều này.

Tại sao các máy đo phản hồi trung bình lại hoạt động không chính xác khi sử dụng với các dạng sóng thực tế?

Vấn đề nằm ở hệ số nhân 1,11, được suy ra từ mối quan hệ toán học giữa giá trị RMS và giá trị trung bình của một dạng sóng cụ thể—một sóng sin thuần túy. Bất cứ khi nào dạng sóng lệch khỏi hình dạng đó, tỷ lệ sẽ thay đổi, nhưng kim đồng hồ vẫn giữ nguyên giá trị bất kể sự lệch hướng của dạng sóng.

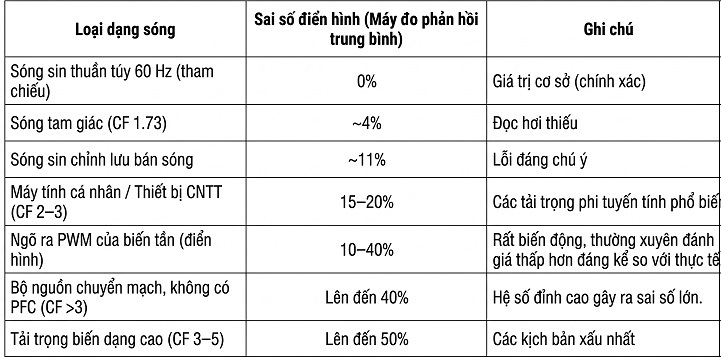

Độ sai lệch tối đa là bao nhiêu? Tài liệu kỹ thuật của Fluke cho biết rằng đến năm 2025, một đồng hồ đo phản hồi trung bình có thể cho kết quả thấp hơn tới 40% so với giá trị thực hoặc cao hơn tới 10% so với giá trị thực trong điều kiện dạng sóng bị méo mó. Hướng và độ lớn của sự méo mó phụ thuộc vào việc dạng sóng có nhiều năng lượng hơn ở các đỉnh (dẫn đến kết quả đo cao hơn) hay ở các đoạn phẳng (dẫn đến kết quả đo thấp hơn). Trong cả hai trường hợp, đồng hồ đo đều không biết mình đang sai; nó chỉ báo cáo một con số chính xác và nhất quán.

Theo tài liệu đo lường VFD của Fluke (tháng 2 năm 2025), giá trị đo trung bình tại đầu ra VFD thường thấp hơn giá trị thực tế từ 10–40%, đây không phải là mức bù hiệu chuẩn mà bạn có thể tính đến. Mức đọc thấp hơn 25% có nghĩa là bạn kết luận động cơ đang nhận 300V trong khi thực tế nó đang nhận 375V, hoặc bạn đang loại bỏ sai số thực tế vì giá trị đọc nằm trong phạm vi cho phép.

Năm 2025, tài liệu kỹ thuật của Fluke xác nhận rằng đồng hồ vạn năng có phản hồi trung bình có thể cho kết quả thấp hơn tới 40% so với giá trị thực hoặc cao hơn tới 10% đối với các dạng sóng không phải hình sin, bởi vì đồng hồ vạn năng nhân giá trị trung bình đã hiệu chỉnh với hằng số (1,11) được suy ra từ sóng sin thuần túy. Khi dạng sóng thay đổi, như xảy ra với biến tần, bộ nguồn chuyển mạch và tải phi tuyến tính, hằng số trở nên sai lệch và sai số trở nên có tính hệ thống.

Những điều mà thông số kỹ thuật không cho bạn biết về "giá trị RMS thực".

Bạn đã mua một đồng hồ đo RMS chính hãng; trên hộp ghi là TRUE RMS. Vấn đề đã được giải quyết chưa?

Không hẳn. Đây là điều mà thông số kỹ thuật không đề cập đến.

Sự cố bộ lọc thông thấp trên tín hiệu đầu ra của biến tần.

Biến tần (VFD) tạo ra tín hiệu PWM, là tín hiệu chuyển mạch tần số cao mã hóa tần số cơ bản trong một loạt các xung nhanh. Đồng hồ đo RMS thực đo mọi thứ nó có thể thu được: tần số cơ bản và tần số sóng mang. Dữ liệu kỹ thuật của Fluke cho thấy rằng, trong đầu ra VFD điển hình, đồng hồ đo RMS thực không được lọc sẽ cho kết quả cao hơn **20–30%** so với điện áp cơ bản thực tế, điều này ngược lại với sai số trung bình của đồng hồ đo và cũng có thể gây hiểu nhầm.

Giải pháp là sử dụng đồng hồ đo có bộ lọc thông thấp (LPF) tích hợp, giúp loại bỏ tần số sóng mang trước khi tính toán giá trị RMS. Chế độ LPF của Fluke 87V được thiết kế đặc biệt cho mục đích này. Nếu không có chế độ này, bạn sẽ phải lựa chọn giữa hai kết quả không chính xác: giá trị đo trung bình thấp và giá trị RMS thực tế, chưa được lọc, cao.

Bài toán giảm hệ số đỉnh sóng.

Thông số kỹ thuật của đồng hồ đo thường ghi rõ hệ số rò rỉ (creep factor), điển hình là CF 3.0 hoặc CF 5.0, nhưng ít đồng hồ nào ghi rõ giá trị này chỉ áp dụng ở phạm vi đo toàn thang của đồng hồ. Nếu phạm vi đo giảm xuống còn một nửa thang, hệ số rò rỉ thực tế có thể sử dụng sẽ giảm tương ứng. Một đồng hồ có CF định mức là 6 ở toàn thang có thể chỉ chấp nhận CF 3 ở 50% phạm vi đo. Nếu bạn đang đo tín hiệu 120V ở phạm vi 600V—một cách làm phổ biến để đảm bảo dung sai—bạn sẽ ở mức 20% thang đo, và hệ số rò rỉ thực tế có thể sử dụng sẽ thấp hơn đáng kể so với con số được nêu trong thông số kỹ thuật.

Các vấn đề về băng thông

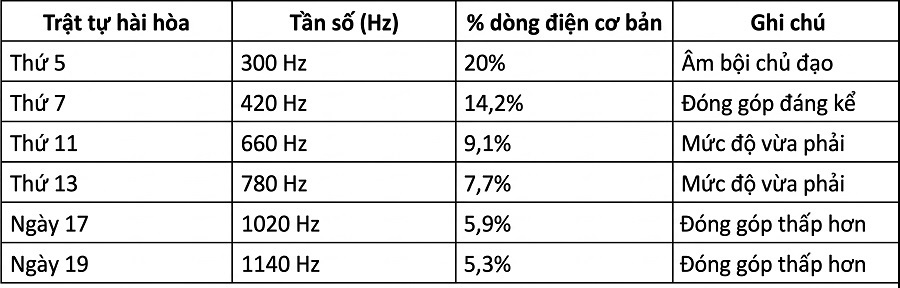

Độ chính xác của các giá trị RMS trên dạng sóng hài bậc cao đòi hỏi đồng hồ đo phải phản hồi chính xác với các thành phần hài quan trọng nhất. Biến tần 6 xung tạo ra dòng điện đáng kể ở các hài bậc 5 (300 Hz), 7 (420 Hz), 11 (660 Hz) và 13 (780 Hz). Nếu đáp ứng tần số của đồng hồ giảm trước các tần số này, điều đó cho thấy đồng hồ đang đánh giá thấp công suất hài, ngay cả khi đó là thiết bị "RMS thực". Đặc tính băng thông rất quan trọng, chứ không chỉ nhãn RMS.

Khi dạng sóng và các đại lượng hài hòa là yếu tố quan trọng, các thiết bị có băng thông đủ lớn là rất cần thiết. Máy hiện sóng tiên tiến cho phép các kỹ sư hình dung và phân tích các thành phần tần số cao mà các thiết bị đo tiêu chuẩn có thể bỏ sót.

Yếu tố quan trọng nhất: Những con số cho thấy vấn đề.

Hệ số đỉnh là tỷ lệ giữa giá trị đỉnh của dạng sóng và giá trị RMS của nó. Đối với sóng sin thuần túy, giá trị này luôn là 1,414. Khi dạng sóng bị méo mó—khi dòng điện chảy theo các xung nhọn thay vì một đường cong mượt mà—hệ số đỉnh sẽ tăng lên. Hệ số đỉnh càng cao, hằng số 1,11 của đồng hồ đo trung bình càng không chính xác.

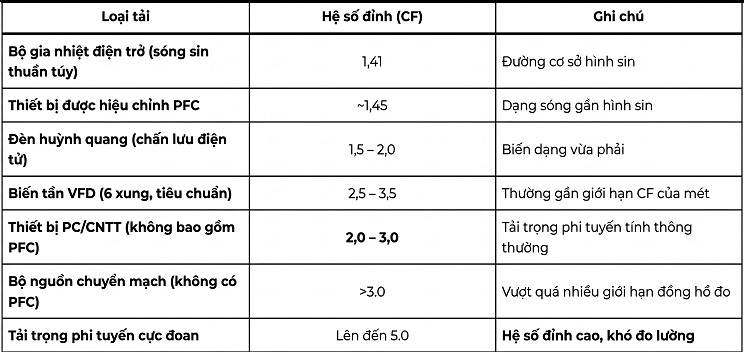

Phân tích kỹ thuật của EC&M cho thấy rằng tải công nghiệp điển hình cao hơn đáng kể so với mức cơ bản của sóng sin:

Các bộ điều khiển tốc độ biến đổi (VFD) 6 xung tiêu chuẩn, cấu trúc truyền động phổ biến nhất được tìm thấy trong các nhà máy công nghiệp, thường có hệ số đỉnh từ 2,5 đến 3,5 ở phía đầu vào, trong khi các bộ nguồn chuyển mạch không hiệu chỉnh luôn hoạt động với hệ số đỉnh trên 3,0. Đây không phải là trường hợp ngoại lệ; đó là điều mà các kỹ sư đo lường hàng ngày trong điều khiển động cơ, tự động hóa và điện tử công suất.

Điều này có nghĩa gì trong thực tế? Đối với các thiết bị đo RMS thực của Keysight, bảng sai số hệ số đỉnh (Crest Factor) được công bố cho thấy độ không chắc chắn đo lường bổ sung là 0,15% ở CF 2–3 và tăng lên 0,40% ở CF 4–5. Những con số này áp dụng cho các thiết bị đo RMS thực ở các phép đo toàn thang. Các thiết bị trung bình không chỉ định hệ số đỉnh nào cả — chúng đơn giản là không thừa nhận sự tồn tại của vấn đề này.

Các lỗi này cụ thể nằm ở vị trí nào trong khu vực thực tế?

Sai số đo lường không phải là chuyện hoang đường; chúng xảy ra trong các nhà máy, phòng thí nghiệm và trong các ứng dụng thực địa, nơi các kỹ thuật viên nhầm tưởng rằng đồng hồ đo của họ đang hiển thị các chỉ số chính xác.

Bộ điều khiển tần số biến đổi

Biến tần (VFD) thường được tìm thấy trong: máy điều hòa không khí, hệ thống băng tải, trạm bơm, máy CNC và hệ thống chuyển động robot. Tuy nhiên, chúng cũng là một trong những nguyên nhân gây ra một số dạng sóng điện áp bất thường nhất. Vào tháng 4 năm 2026, Industrial Monitor Direct đã công bố một phân tích cho thấy rằng một biến tần chỉnh lưu 6 xung tiêu chuẩn tạo ra dòng điện đầu vào với độ méo hài tổng (THD-i) khoảng 30% trong điều kiện hoạt động điển hình, với riêng hài bậc 5 hoạt động ở mức khoảng 20% ​​dòng điện cơ bản.

Nếu bạn sử dụng đồng hồ đo trung bình để đo công suất đầu ra của động cơ, bạn có thể nhận được giá trị thấp hơn 10-40% so với giá trị thực. Tuy nhiên, nếu bạn sử dụng đồng hồ đo RMS thực không lọc, bạn có thể nhận được giá trị cao hơn 20-30%. Cả hai công cụ này đều không phản ánh chính xác công suất đầu vào thực tế của động cơ.

Đối với các ứng dụng biến tần, việc sử dụng đúng công cụ là rất quan trọng. Một đồng hồ vạn năng RMS thực và một máy phân tích công suất có bộ lọc thông thấp sẽ giúp tách tín hiệu cơ bản khỏi nhiễu chuyển mạch tần số cao.

Nguồn điện chuyển mạch

Tất cả các hệ thống điều khiển hiện đại, bao gồm PLC, bộ điều khiển servo và máy tính nhúng, đều hoạt động bằng cách sử dụng nguồn điện chuyển mạch. Các thiết bị này tiêu thụ dòng điện theo xung, dẫn đến hệ số đỉnh luôn cao, trên 3.0. Các đồng hồ đo dòng điện trung bình đo dòng điện xung, hình sin sẽ đánh giá thấp giá trị thực. Điều này có nghĩa là các tính toán cân bằng tải, ước tính tải mạch con và kích thước bảo vệ quá dòng đều dựa trên các phép đo dòng điện không chính xác.

chất lượng điện năng cấp lưới

Vào tháng 11 năm 2024, Whisker Labs đã công bố dữ liệu kiểm toán cho thấy 38% số hộ gia đình sử dụng điện từ ComEd (Chicago) có độ méo hài tổng (THD) vượt quá giới hạn điện áp 8% theo tiêu chuẩn IEEE 519. Đó chỉ là điện áp đầu vào; con số này thậm chí còn chưa bao gồm sự méo mó do tải điện trong tòa nhà gây ra. Các nhà máy công nghiệp sử dụng biến tần (VFD), máy hàn, hệ thống UPS và bộ chuyển đổi điện không lọc càng làm trầm trọng thêm tình trạng méo mó trong hệ thống điện vốn đã tồn tại. Nếu thiết bị đo của bạn không thể ghi lại được nội dung dạng sóng thực sự, thì tiêu chuẩn chất lượng điện năng của bạn sẽ không đáng tin cậy.

Chi phí thực sự của việc đo lường không chính xác.

Các phép đo không chính xác không chỉ dẫn đến dữ liệu kém chất lượng mà còn dẫn đến việc đưa ra quyết định sai lầm, và những quyết định sai lầm này trong hệ thống điện gây ra những tổn thất tài chính không thể đo lường được.

Các hiện tượng về chất lượng điện năng, bao gồm cả méo hài, gây thiệt hại cho ngành công nghiệp Mỹ ước tính từ 15 đến 24 tỷ đô la mỗi năm, theo nghiên cứu của EPRI/CEIDS bao gồm 985 cơ sở ( Hệ thống VECTO trích dẫn dữ liệu từ Phòng thí nghiệm Quốc gia Lawrence Berkeley). Con số này chưa bao gồm khoản chi phí từ 104 đến 164 tỷ đô la do mất điện gây ra. Cơ chế rất rõ ràng: Vào tháng 4 năm 2026, các hệ thống điều tiết điện năng ghi nhận rằng mức độ méo hài cao hơn sẽ làm tăng tổn thất máy biến áp từ 10 đến 15% mỗi năm và làm tăng nhiệt độ hoạt động của động cơ từ 15 đến 20 độ C so với bình thường. Cứ mỗi 10 độ C tăng nhiệt độ cuộn dây, tuổi thọ cách điện của động cơ sẽ giảm đi một nửa.

Nếu không phát hiện và khắc phục sóng hài, động cơ và máy biến áp có thể mất từ ​​30-50% tuổi thọ. Đối với các nhà máy sử dụng thiết bị quan trọng trong quy trình sản xuất, điều này gây ra vấn đề về ngân sách cho việc thay thế và vấn đề về lập kế hoạch sản xuất, chứ không chỉ là một vấn đề bảo trì nhỏ.

Mỗi người cần loại đồng hồ đo điện nào?

Câu trả lời không chỉ đơn giản là "luôn mua loại có công suất RMS thực". Vấn đề phức tạp và tinh tế hơn nhiều so với những gì nhãn mác ghi.

Trong quá trình xử lý hồ sơ hiệu chuẩn và xác minh phép đo trên nhiều nhóm khách hàng khác nhau trong môi trường sản xuất điện tử, hệ thống điện, quốc phòng và thử nghiệm ô tô, một mô hình lặp đi lặp lại là lỗi đo lường hầu như không bao giờ do các kỹ sư cố tình chọn sai loại máy đo, mà là do các kỹ thuật viên hiện trường sử dụng bất kỳ máy đo nào họ có sẵn, gặp phải tín hiệu mà họ không ngờ là không phải dạng sóng sin.

Giá trị RMS thực với bộ lọc thông thấp là giá trị tối thiểu cần thiết cho các ứng dụng này:

• Lắp đặt, khắc phục sự cố và kiểm tra đầu ra của các bộ điều khiển động cơ và biến tần.
• Phân tích chất lượng điện năng và lập tài liệu dữ liệu cơ bản về THD.
• Kiểm tra xác minh thiết kế bộ nguồn chuyển mạch hoặc thử nghiệm sản xuất.
• Kiểm tra tải hệ thống UPS và giám sát tuổi thọ pin.
• Giám sát mức tiêu thụ năng lượng trong các quy trình sản xuất chất bán dẫn (máy móc thiết bị tiêu thụ dòng điện với tốc độ phi tuyến tính cao).
• Môi trường thử nghiệm hàng không vũ trụ và quốc phòng, nơi chất lượng điện năng ảnh hưởng đến hiệu suất của các thiết bị điện tử hàng không và hệ thống dẫn đường.

Việc đo giá trị trung bình của đồng hồ vẫn phù hợp trong các trường hợp sau:

• Kiểm tra mạch điện một chiều thuần trở và điện áp pin.
• Kiểm tra tỷ lệ biến áp hoặc đường ray nguồn trong điều kiện sạch sẽ và được kiểm soát.
• Việc đo điện áp lưới của hệ thống điện dân dụng tại điểm cấp điện vào nhà cho kết quả độ méo thấp và độ chính xác chấp nhận được trong khoảng 5-10%.

Kích thước hiệu chuẩn

Bất kể bạn sử dụng loại đồng hồ đo nào, tình trạng hiệu chuẩn đều quan trọng, bất kể phương pháp đo RMS nào được áp dụng. Một đồng hồ đo RMS thực sự có chứng chỉ hiệu chuẩn đã hết hạn có thể cho kết quả đo kém hơn so với một đồng hồ đo RMS mới được hiệu chuẩn trên cùng một tín hiệu sóng sin. Khả năng đo RMS và khả năng truy xuất nguồn gốc đo lường là hai yêu cầu riêng biệt, và cả hai đều rất quan trọng.

Câu hỏi thường gặp

Liệu việc sử dụng đồng hồ vạn năng với phương pháp đo trung bình có thể làm hỏng thiết bị nếu nó cho kết quả không chính xác?

Không trực tiếp – đồng hồ đo không ảnh hưởng đến mạch điện đang được đo. Rủi ro nằm ở chỗ gián tiếp: các chỉ số dòng điện có thể thấp hơn tới 40% so với dòng điện thực tế, dẫn đến việc bạn kết luận mạch điện đang hoạt động bình thường trong khi thực tế nó đang bị quá tải. Những kết luận sai lầm như vậy làm trì hoãn việc hiệu chỉnh, cho phép sóng hài tiếp tục gây áp lực lên lớp cách điện và làm tăng tổn thất của máy biến áp từ 10-15% mỗi năm.

Nếu đồng hồ đo của tôi hiển thị "True RMS", liệu nó có luôn đọc chính xác giá trị đầu ra của biến tần không?

Không, một đồng hồ đo RMS thực sự không có bộ lọc thông thấp sẽ đọc điện áp đầu ra PWM của VFD cao hơn 20-30% vì nó thu cả tín hiệu mang tần số cao cùng với tần số cơ bản. Bạn cần một đồng hồ đo có chức năng lọc thông thấp có thể lựa chọn, được thiết kế đặc biệt để đo đầu ra của bộ điều khiển — chế độ LPF của Fluke 87V là một tiêu chuẩn cho việc này.

Đồng hồ đo True RMS dùng trong công nghiệp nên có hệ số đỉnh là bao nhiêu?

Đối với biến tần (VFD) và bộ nguồn chuyển mạch, hệ số tương quan (CF) 3.0 ở thang đo tối đa được coi là mức tối thiểu cơ bản, nhưng luôn nên kiểm tra xem thông số này có giảm ở mức đầu vào thấp hơn hay không — nhiều thiết bị có CF 6.0 ở thang đo tối đa sẽ giảm xuống CF 3.0 ở nửa thang đo. Luôn kiểm tra mức đầu vào hoạt động thực tế của bạn so với CF được ghi trên thông số ở vị trí thang đo đó.

Băng thông của đồng hồ đo có ảnh hưởng đến độ chính xác của giá trị RMS thực dưới tải hài hòa không?

Vâng, đáng kể. Biến tần 6 xung tạo ra dòng điện ở sóng hài bậc 11 (660 Hz) và bậc 13 (780 Hz) với mức độ lần lượt là 9,1% và 7,7% của tần số cơ bản. Nếu băng thông của đồng hồ đo giảm xuống trước các tần số đó, nó sẽ đo thấp hơn công suất sóng hài thực, ngay cả khi đó là phép đo RMS thực. Đối với công việc giám sát chất lượng điện năng, cần kiểm tra thông số kỹ thuật băng thông trước khi chọn đồng hồ đo.

Bao lâu thì nên hiệu chuẩn đồng hồ vạn năng True RMS?

Hầu hết các nhà sản xuất yêu cầu hiệu chuẩn hàng năm đối với các thiết bị được sử dụng trong môi trường đo lường công nghiệp. Chu kỳ hiệu chuẩn phải tương ứng với những thay đổi trong các giá trị công bố của thiết bị, điều kiện hoạt động và dung sai độ chính xác đo lường. Các thiết bị đã quá hạn hiệu chuẩn sẽ có độ không chắc chắn không xác định, bất kể cấu trúc đo lường như thế nào, và không có chu kỳ "RMS thực" nào có thể bù đắp cho chứng chỉ hiệu chuẩn đã hết hạn.

Bản tóm tắt

Sự khác biệt giữa giá trị RMS thực và giá trị trung bình đo được là đáng kể, nhưng việc chọn một đồng hồ đo có nhãn đúng không phải là toàn bộ câu trả lời. Thông số kỹ thuật cho bạn biết phương pháp tính toán mà đồng hồ sử dụng, nhưng chúng không cho bạn biết liệu nó có bộ lọc thông thấp cần thiết để sử dụng với biến tần VFD hay không, liệu hệ số đỉnh được nêu có phù hợp với mức đầu vào thực tế của bạn hay không, hoặc liệu băng thông có đủ cho chuỗi hài mà tải của bạn tạo ra hay không.
