Nhiều mạch tương tự yêu cầu tín hiệu xung nhịp hoặc khả năng hoạt động sau một khoảng thời gian nhất định. Có rất nhiều giải pháp cho các ứng dụng như vậy. Đối với các tác vụ định thời đơn giản, có thể sử dụng mạch 555 tiêu chuẩn. Với mạch 555 phù hợp và các linh kiện ngoại vi, có thể thực hiện được nhiều chức năng khác nhau.

Tuy nhiên, một nhược điểm của IC hẹn giờ 555 phổ biến là độ chính xác thấp trong việc thiết lập thời gian. IC hẹn giờ 555 hoạt động bằng cách nạp điện cho một tụ điện bên ngoài và phát hiện điện áp ngưỡng. Mạch này rất đơn giản để chế tạo, nhưng độ chính xác của nó phụ thuộc rất nhiều vào giá trị của tụ điện.

Bộ dao động tinh thể phù hợp với các ứng dụng đòi hỏi độ chính xác cao. Tuy nhiên, mặc dù có độ chính xác cao, chúng lại có nhược điểm về độ tin cậy. Bất cứ ai tham gia sửa chữa thiết bị điện đều biết rằng các sự cố thường do tụ điện lớn gây ra, đặc biệt là tụ điện phân. Bộ dao động tinh thể là nguyên nhân gây hỏng hóc phổ biến thứ hai.

Phương pháp thứ ba để đo thời gian hoặc tạo tín hiệu xung nhịp là sử dụng một vi điều khiển nhỏ, đơn giản. Có nhiều linh kiện khác nhau với các tùy chọn điều chỉnh. Tuy nhiên, việc lập trình là cần thiết, và việc triển khai đòi hỏi sự hiểu biết sâu sắc hơn và cân nhắc cẩn thận các ứng dụng quan trọng do thiết kế kỹ thuật số — ví dụ, điều gì sẽ xảy ra với hệ thống nếu vi điều khiển ngừng hoạt động.

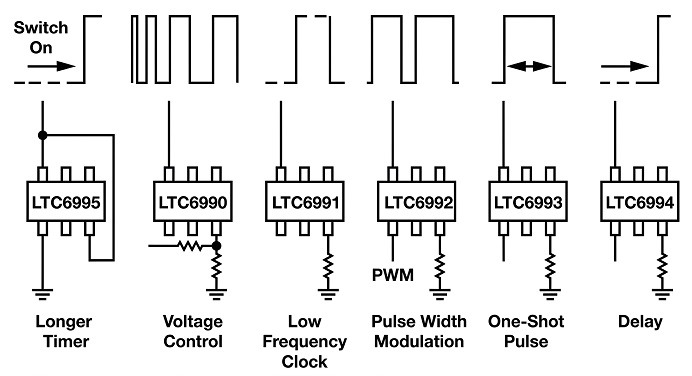

Ngoài ba thành phần cơ bản để tạo ra tín hiệu xung nhịp, còn có những lựa chọn ít được biết đến hơn. Mô-đun TimerBlox của Analog Devices là một trong những lựa chọn đó. Đây là các mô-đun hẹn giờ dựa trên silicon, khác với vi điều khiển, hoàn toàn là analog và có thể điều chỉnh thông qua điện trở. Do đó, chúng không cần lập trình phần mềm và có độ tin cậy cao. Hình 1 cho thấy tổng quan về các mô-đun TimerBlox khác nhau cùng với các chức năng cơ bản của chúng. Nhiều chức năng khác có thể được xây dựng từ các thành phần cơ bản này.

Khác với mạch định thời 555 được sử dụng rộng rãi, mạch TimerBlox không dựa vào tụ điện sạc bên ngoài. Tất cả các thiết lập đều được thực hiện bằng điện trở, dẫn đến hoạt động chính xác hơn. Nó có thể đạt độ chính xác từ 1% đến 2%. Bộ dao động thạch anh có độ chính xác cao hơn khoảng 100 lần, nhưng chúng cũng có những nhược điểm.

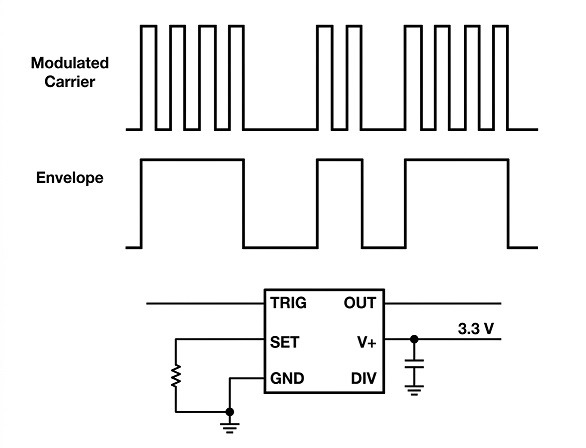

Các ứng dụng của khối định thời rất đa dạng, và Analog Devices đã công bố nhiều ví dụ mạch. Hình 2 cho thấy một mạch dò bao tín hiệu kết hợp nhiều xung tốc độ cao để tạo ra một xung dài hơn. Các thành phần bên ngoài của mạch LTC6993-2 cho ứng dụng này bao gồm các tụ điện, chỉ đóng vai trò dự phòng để xử lý sự dao động điện áp và không ảnh hưởng đến độ chính xác của mô-đun định thời.

Các ứng dụng thú vị khác bao gồm đồng bộ hóa lệch pha của nhiều bộ điều khiển chuyển mạch cho nguồn điện, hoặc thêm điều chế phổ phân tán vào các IC điều khiển chuyển mạch có đầu vào đồng bộ hóa. Một ứng dụng phổ biến khác là cung cấp các thiết lập độ trễ chính xác, tức là chức năng hẹn giờ cho độ trễ chuyển mạch đối với các phần mạch cụ thể.

Có nhiều phương pháp kỹ thuật để tạo ra tín hiệu xung nhịp và thực hiện các phép toán liên quan đến thời gian, mỗi phương pháp đều có ưu điểm và nhược điểm riêng. Các bộ dao động silicon, chẳng hạn như mô-đun TimerBlox, nổi bật nhờ tính dễ sử dụng, độ chính xác cao do sử dụng điện trở biến đổi thay vì tụ điện, và độ tin cậy cao.
